Tepelné čerpadlo země-voda s vrtem využívá stabilní teplotu podzemí k efektivnímu vytápění a ohřevu vody. Správná hloubka vrtu a precizní dimenzování čerpadla jsou klíčové pro jeho optimální výkon a životnost. Cena instalace se liší podle technických parametrů a lokalitních podmínek, které je třeba pečlivě zvážit.
Podstata v kostce
- Tepelná čerpadla země/voda s vrtem odebírají přibližně 2/3 energie z okolního prostředí a 1/3 elektřiny.
- Hloubka vrtů se pohybuje obvykle mezi 50 a 150 metry, běžná hloubka je 100-130 metrů.
- Vrty jsou od sebe vzdáleny přibližně 10 metrů, aby se minimalizovalo vzájemné ovlivňování tepla.
- Návratnost investice do tepelného čerpadla země/voda s vrtem se pohybuje mezi 6 a 8 lety.
- Cena tepelného čerpadla země/voda s vrtem se pohybuje mezi 360 000 a 450 000 Kč, s možností dotací až 180 000 Kč.
Co je tepelné čerpadlo země voda s vrtem a jak funguje?
Tepelné čerpadlo země voda s vrtem je zařízení, které odebírá tepelnou energii z podzemí pomocí vrtaného kolektoru a využívá ji k vytápění nebo ohřevu vody. Tento systém získává přibližně 2/3 potřebné energie z teploty půdy, která je v hloubce kolem 20 m stabilní na úrovni cca 10 °C, a zbylou 1/3 tvoří elektrická energie. Díky tomuto zdroji tepla zajišťuje tepelná čerpadla země/voda s vrtem stabilní výkon i při venkovních teplotách pod -20 °C, což představuje výraznou výhodu oproti vzduchovým tepelným čerpadlům.
Jak funguje tepelné čerpadlo země voda s vrtaným kolektorem?
Funkce tepelného čerpadla spočívá v cirkulaci nemrznoucí kapaliny v primárním okruhu, který tvoří dvě plastová potrubí ve tvaru písmene U umístěná ve vrtu o hloubce obvykle 100-130 m (v rozmezí 50-150 m, výjimečně až 200 m). Kapalina odebírá teplo z podzemních vrstev, kde teplota narůstá přibližně o 1 °C každých 30 m hloubky vrtu. Energie ze země se následně přenáší do výměníku tepla, kde se zvýší její teplota a předá topnému systému budovy. Správná hloubka a počet vrtů (obvykle 1-2 pro rodinný dům) závisí na geologických podmínkách a dimenzování čerpadla, přičemž vrty jsou od sebe vzdáleny minimálně 10 m, aby se minimalizovalo vzájemné tepelné ovlivňování.
Tepelné čerpadlo země voda s vrtaným kolektorem – co je potřeba vědět před instalací?
Cena vrtu představuje nejvýznamnější část investice do tepelného čerpadla země/voda a pohybuje se v řádu stovek tisíc korun v závislosti na hloubce a geologii. Pro správnou funkci je nutné odborné provedení vrtu, včetně injektáže směsí betonu a bentonitu, která zajišťuje stabilitu a optimální přenos tepla. Nesprávná instalace nebo použití nekvalitních materiálů může vést k poruchám v primárním okruhu, což výrazně prodlužuje dobu a náklady na opravy.
Tepelné čerpadlo země voda s vrtem je vhodné zejména v lokalitách s omezeným prostorem pro plošný kolektor nebo v oblastech s náročnými klimatickými podmínkami, kde je potřeba stabilní výkon i při nízkých teplotách. Naopak není ideální řešení pro pozemky s velmi měkkým podložím (štěrky, písky) bez možnosti dostatečné saturace, protože to vyžaduje výrazně hlubší vrt a zvyšuje náklady.
Vyřízení stavebního povolení a dalších administrativních náležitostí (územní rozhodnutí, povolení k nakládání s vodami) je nezbytnou součástí realizace vrtu. Projektovou dokumentaci obvykle zajišťuje vrtná firma. Nové legislativní změny v energetickém zákoně výrazně zkrátily dobu povolovacích procesů.
Vrt lze využít nejen k vytápění, ale i k pasivnímu nebo aktivnímu chlazení budovy. Pasivní chlazení umožňuje levný provoz bez dodatečné spotřeby elektřiny, což zvyšuje komfort v letních měsících. Vrt zároveň slouží k akumulaci tepla v létě, které se částečně využije v zimním období.
Tip: Častou chybou je poddimenzování hloubky vrtu vzhledem k geologickým podmínkám a požadovanému výkonu čerpadla, což vede k nedostatečnému tepelnému výkonu a vyšší spotřebě elektřiny. Proto je nezbytné provést geologický průzkum a správné dimenzování před zahájením vrtání.
Jaká je optimální hloubka a počet vrtů pro tepelné čerpadlo země voda?
Pro správné dimenzování tepelného čerpadla země voda s vrtem je klíčové znát optimální hloubku a počet vrtů, které zajistí dostatečný odběr tepla z půdy. Tyto parametry závisí na tepelných potřebách rodinného domu, geologických podmínkách a teplotě půdy, která se zvyšuje přibližně o 1 °C každých 30 metrů hloubky.
Jaká je optimální hloubka vrtu pro tepelné čerpadlo země voda?
Optimální hloubka vrtu pro tepelné čerpadlo země voda se obvykle pohybuje mezi 100 a 130 metry, přičemž celkový rozsah je 50 až 150 metrů. Hloubka vrtu přímo ovlivňuje energetickou účinnost zařízení, protože s rostoucí hloubkou stoupá teplota půdy, což zvyšuje množství získatelné tepelné energie. Vrt musí být navržen tak, aby odpovídal dimenzování čerpadla a tepelným ztrátám domu. Geologické podmínky, jako typ půdy a její tepelná vodivost, mohou hloubku vrtu ovlivnit, protože podloží s nízkou tepelnou vodivostí často vyžaduje hlubší vrt.
| Parametr | Doporučená hodnota | Poznámka |
|---|---|---|
| Hloubka vrtu | 50-150 m (běžně 100-130 m) | Závisí na geologii a výkonu |
| Teplota půdy | +1 °C na 30 m hloubky | Vyšší teplota zvyšuje efektivitu |
| Tepelný výkon vrtu | 30-50 W/m | Závisí na typu podloží |
Kolik vrtů je potřeba pro rodinný dům a jak je rozmístit?
Pro rodinný dům se běžně instalují 1 až 2 vrty, podle požadovaného výkonu tepelného čerpadla a geologických podmínek. Vrtů by mělo být tolik, aby primární okruh dostatečně zachytil teplo z půdy bez výrazného poklesu teploty kolem vrtů. Pro minimalizaci vzájemného ovlivňování a zachování vysoké účinnosti je doporučená vzdálenost mezi vrty přibližně 10 metrů. Při menších rozestupech může docházet k vytápění nebo ochlazování půdního okolí, což snižuje výkon celého systému.
Tip: Častou chybou je zvolit příliš mělký vrt nebo umístit více vrtů příliš blízko, což vede ke snížení efektivity a vyšším nákladům na vrt pro tepelné čerpadlo. Vrtání by mělo být vždy provedeno s ohledem na místní geologii.
Pro koho se to hodí: Tento typ s jedním či dvěma vrty se ideálně hodí pro rodinné domy s běžnou tepelnou ztrátou do 10 kW. Není vhodný pro větší objekty s vysokými tepelnými nároky, kde je potřeba větší počet vrtů nebo plošný kolektor.
| Parametr | Doporučené hodnoty | Poznámka |
|---|---|---|
| Počet vrtů | 1-2 | Podle výkonu a geologie |
| Vzdálenost vrtů | cca 10 m | Minimalizuje vzájemné ovlivnění |
| Výkon vrtu | 30-50 W/m | Ovlivňuje počet a hloubku vrtů |
Jak probíhá instalace vrtu a jaká jsou potřebná povolení?
Instalace vrtu pro tepelné čerpadlo země-voda s vrtaným kolektorem vyžaduje pečlivé plánování a dodržení legislativních požadavků. Správný postup a potřebná povolení zajišťují efektivní fungování a dlouhou životnost systému.

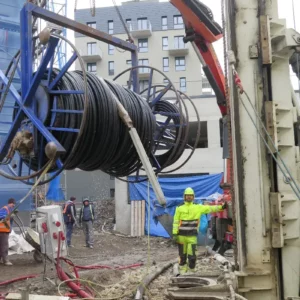

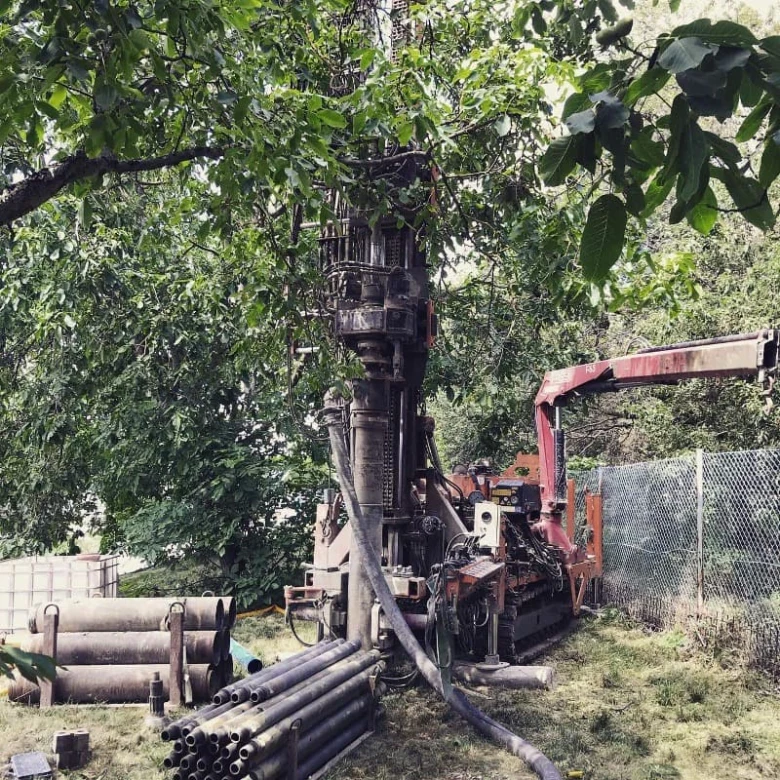

Jak probíhá instalace vrtu pro tepelné čerpadlo země voda?
Instalace vrtu probíhá obvykle před výstavbou budovy a zahrnuje vrtání do hloubky mezi 100 a 130 metry, což odpovídá požadavkům na dimenzování čerpadla a primární okruh. Vrty se umísťují přibližně 10 metrů od sebe, aby nedocházelo k vzájemnému ovlivňování tepelného pole podloží. Vrtné práce jsou jednodušší v tvrdém podloží, kde je stabilní geologie, zatímco měkké podloží, například naváté písky či jíly, ztěžuje vrtné práce a může zvýšit cenu vrtu pro tepelné čerpadlo. Správné umístění a hloubka vrtu výrazně ovlivňují výkon tepelného čerpadla.
Jaká povolení jsou potřeba pro vrt tepelného čerpadla?
Pro vrt tepelného čerpadla je nezbytné získat stavební povolení a další úřední souhlasy, jako je územní rozhodnutí a povolení k nakládání s vodami. Tyto dokumenty musí být vyřízeny před zahájením vrtných prací, aby byla instalace v souladu s platnou legislativou a ochranou životního prostředí. Projektová dokumentace je základní podklad pro získání těchto povolení a musí obsahovat detailní informace o hloubce vrtu, geologických podmínkách a navrženém systému. Nepřipravenost nebo absence povolení může vést k pokutám a nutnosti vrt přestavět.
- Příprava projektu – zpracování projektové dokumentace včetně dimenzování čerpadla a vrtu
- Podání žádosti – získání stavebního povolení a souvisejících úředních souhlasů
- Výběr firmy – výběr odborné vrtné firmy s ohledem na geologické podmínky
- Realizace vrtu – provedení vrtných prací s ohledem na hloubku a vzdálenost vrtů
- Kontrola a revize – kontrola správnosti instalace a dodržení legislativních požadavků
Tip: Častou chybou je podcenění přípravy povolení, což může prodloužit nebo zkomplikovat celou instalaci. Doporučuji konzultaci s odborníky na vrtné práce a legislativu ještě před započetím projektu.
Výhody a nevýhody tepelného čerpadla země voda s vrtem
Tepelné čerpadlo země-voda s vrtem poskytuje stabilní výkon i při venkovních teplotách kolem – 6 °C díky využití tepla ze země v hloubce 50 až 150 m, kde teplota půdy zůstává stabilní kolem 10 °C a narůstá přibližně o 1 °C každých 30 m. Primární okruh s uzavřeným systémem plastových U-trubek cirkuluje nemrznoucí směs, která odebírá asi 2/3 potřebné energie z okolního prostředí, čímž výrazně snižuje spotřebu elektřiny. Tepelné čerpadlo umožňuje i pasivní chlazení – v létě odvádí teplo z budovy do země bez nutnosti aktivního chladicího cyklu, což snižuje provozní náklady na chlazení.
Jaké jsou výhody tepelného čerpadla země voda s vrtem oproti plošnému kolektoru?
- Stabilní výkon díky konstantní teplotě půdy v hloubce vrtu (10-15 °C), nezávislý na krátkodobých změnách počasí
- Nižší spotřeba elektřiny při vytápění, protože teplo odebírané ze země tvoří přibližně 65-70 % celkové energie
- Úspora místa na pozemku – vrt o průměru 150-200 mm zabírá méně než 1 m², zatímco plošný kolektor vyžaduje 1,5-2 násobek plochy vytápěné budovy
- Vhodné pro menší pozemky a novostavby, kde není dostatek prostoru pro plošný kolektor
- Možnost využití vrtu i pro aktivní i pasivní chlazení s nízkými provozními náklady
Jaké jsou nevýhody tepelného čerpadla země voda s vrtaným kolektorem?
- Vyšší počáteční investice v rozmezí 360 000 až 450 000 Kč včetně vrtu, který stojí od 1500 do 2500 Kč za metr v závislosti na geologických podmínkách
- Nutnost získání stavebního povolení, případně územního rozhodnutí a dalších administrativních kroků, které mohou proces instalace prodloužit o několik týdnů až měsíců
- Riziko technických komplikací při nevhodném dimenzování vrtu nebo čerpadla, například při nedostatečné hloubce vrtu pod 100 m v málo saturovaných půdách, což vede ke snížení výkonu a vyšší spotřebě elektřiny
- Vrtání v měkkých podložích (štěrky, písky) je náročnější a může vyžadovat speciální technologie a vyšší náklady
- Provozní poruchy primárního okruhu jsou obtížně odstranitelné a často vyžadují zásah specialisty
Tip: Častá chyba je poddimenzování vrtu nebo čerpadla, což snižuje účinnost systému a prodlužuje dobu návratnosti investice, která se obvykle pohybuje mezi 6-8 lety. Doporučuji konzultovat dimenzování s odborníky a zohlednit místní geologické podmínky i možnosti dotací na tepelné čerpadlo, které mohou snížit pořizovací náklady až o 80 000 Kč (program Nová zelená úsporám) nebo až 180 000 Kč (kotlíkové dotace).
Pro koho se tepelné čerpadlo země voda s vrtem hodí a pro koho ne?
- Hodí se pro majitele rodinných domů s omezeným pozemkem, kteří požadují stabilní a úsporné vytápění i při nízkých venkovních teplotách
- Vhodné v oblastech s kvalitními geologickými podmínkami a dostatečnou vlhkostí podloží, které umožňují vrt do hloubky 100-150 m
- Nehodí se pro pozemky s velmi měkkým nebo nestabilním podložím, kde by vrt mohl být technicky a finančně náročný
- Nevhodné pro investory s nízkým rozpočtem, kteří preferují nižší počáteční náklady a jsou ochotni akceptovat vyšší provozní náklady vzduchových čerpadel
Tepelné čerpadlo země voda s vrtaným kolektorem představuje efektivní a dlouhodobě úsporné řešení, které však vyžaduje pečlivé plánování, kvalitní projekt a odbornou realizaci vrtu i instalace.
Cena, návratnost a dotace na tepelné čerpadlo země voda s vrtem
Tepelné čerpadlo země voda s vrtaným kolektorem vyžaduje investici v rozmezí 360 000 až 450 000 Kč včetně vrtu a primárního okruhu. Návratnost takové investice se běžně pohybuje mezi 6 až 8 lety v závislosti na dimenzování čerpadla a geologických podmínkách lokality. Dotace na tepelné čerpadlo mohou pokrýt až 180 000 Kč, což výrazně snižuje počáteční náklady.
Pro srovnání, tepelné čerpadlo vzduch/voda má nižší cenu, často kolem 200 000 až 300 000 Kč, ale jeho výkon není tak stabilní, zejména při nízkých venkovních teplotách.
Kolik stojí tepelné čerpadlo země voda s vrtaným kolektorem?
| Položka | Cena (Kč) | Poznámka |
|---|---|---|
| Tepelné čerpadlo | 280 000-350 000 | Závisí na výkonu a výrobci |
| Vrt pro tepelné čerpadlo | 80 000-100 000 | Hloubka vrtu obvykle 80-120 m |
| Instalace a primární okruh | 20 000-30 000 | Včetně materiálu a práce |
Tip: Při výběru tepelného čerpadla země voda s vrtem zvažte dostupnost dotací a správné dimenzování čerpadla podle tepelných ztrát domu, aby se zamezilo zbytečně vysokým nákladům a prodloužila životnost systému.
Jak správně dimenzovat tepelné čerpadlo země voda s vrtem?
Správné dimenzování tepelného čerpadla země voda s vrtem je klíčové pro efektivní a úsporný provoz. Výkon čerpadla musí přesně odpovídat tepelné ztrátě domu, což zajistí optimální využití vrtu a primárního okruhu bez zbytečných nákladů.
Jak správně dimenzovat výkon tepelného čerpadla země voda?
Výkon tepelného čerpadla se určuje podle tepelné ztráty rodinného domu, vyjádřené v kilowattech (kW). Například dům s tepelnou ztrátou kolem 9 kW vyžaduje tepelné čerpadlo s odpovídajícím výkonem a vrt o hloubce 100 až 130 metrů. Počet vrtů závisí na celkové potřebě výkonu a geologických podmínkách, které ovlivňují tepelnou kapacitu primárního okruhu. Správné dimenzování čerpadla a hloubky vrtu je zásadní pro dosažení úspory energie a dlouhodobé životnosti zařízení.
Jak vybrat nejlepší tepelné čerpadlo země voda s vrtem?
Výběr tepelného čerpadla by měl vycházet z přesného dimenzování podle velikosti a tepelných ztrát domu. Kromě výkonu je důležitá energetická účinnost (COP), spolehlivost a možnost servisu v místě instalace. Mezi ověřené značky s dobrým poměrem cena/výkon patří IVT, NIBE a Daikin. Při výběru zvažte také dostupnost dotací na tepelné čerpadlo, které mohou výrazně snížit počáteční investici. Nezapomeňte, že správný výběr výrazně ovlivňuje celkovou ekonomiku provozu a životnost systému.
Životnost a údržba vrtu a primárního okruhu
Správně provedený vrt pro tepelné čerpadlo země voda má životnost přes 30 let, což zahrnuje jak samotnou vrtanou šachtu, tak i zabudovaný primární okruh. Kvalitní materiály a odborná instalace výrazně snižují riziko budoucích poruch a nákladů na servis. Údržba primárního okruhu spočívá především v pravidelné kontrole nemrznoucí kapaliny a těsnosti systému, která zabraňuje únikům a zajišťuje efektivní přenos tepla.
Poruchy vrtu či primárního okruhu jsou vzácné, ale jejich oprava bývá složitá a finančně náročná. Proto doporučuji pravidelné kontroly a preventivní servis. Častou chybou při vrtání pro tepelné čerpadlo země voda je poddimenzování hloubky vrtu nebo použití nekvalitních materiálů, což může výrazně ovlivnit výkon tepelného čerpadla a jeho provozní náklady.
- Životnost vrtu přes 30 let při správné instalaci
- Údržba primárního okruhu zahrnuje kontrolu nemrznoucí kapaliny
- Poruchy jsou vzácné, ale náročné na opravu
- Častá chyba: nedostatečná hloubka vrtu vede k nižšímu výkonu
Jaká je životnost vrtu u tepelného čerpadla země voda?
Životnost vrtu se pohybuje běžně nad 30 let, přičemž závisí na geologických podmínkách a kvalitě provedení vrtu i primárního okruhu.
Časté dotazy k tepelnému čerpadlu země voda s vrtem
Otázka: Jak hluboký musí být vrt pro tepelné čerpadlo země voda?
Optimální hloubka vrtu se pohybuje mezi 50 a 150 metry, přičemž běžná hloubka je 100-130 metrů, aby bylo dosaženo stabilního výkonu tepelného čerpadla i v chladných měsících.
Otázka: Jaký je počet vrtů potřebný pro rodinný dům?
Pro standardní rodinný dům postačují obvykle 1 až 2 vrty, které by měly být od sebe vzdálené minimálně 10 metrů, aby se zabránilo vzájemnému ovlivňování tepla a snížení výkonu.
Otázka: Jaká je cena tepelného čerpadla země voda s vrtem?
Celková cena včetně vrtu se pohybuje mezi 360 000 a 450 000 Kč. Na tuto investici lze využít dotace na tepelné čerpadlo až do výše 180 000 Kč, což výrazně snižuje počáteční náklady.
Otázka: Jaká je návratnost investice do tepelného čerpadla země voda s vrtem?
Při správném dimenzování a odborné instalaci se návratnost investice obvykle pohybuje mezi 6 až 8 lety, závisí však na ceně energie a způsobu užívání.
Otázka: Jaké jsou hlavní výhody tepelného čerpadla země voda s vrtem?
Hlavní výhodou je stabilní výkon i při nízkých venkovních teplotách, úspora až dvou třetin energie čerpané z okolí a možnost využití pasivního chlazení v letním období.
Otázka: Jaké jsou nevýhody tohoto typu tepelného čerpadla?
Nevýhodou je vyšší počáteční investice, nutnost stavebního povolení pro vrt a složitější instalace primárního okruhu, která vyžaduje odborný přístup.
Otázka: Jak probíhá instalace vrtu pro tepelné čerpadlo?
Vrtné práce se provádějí před výstavbou domu a zahrnují vrtání do hloubky 50-150 metrů, následnou injektáž cementovou směsí pro zajištění kontaktu s podložím a instalaci primárního okruhu.
Otázka: Jak půda ovlivňuje výkon tepelného čerpadla?
Vysoce saturované půdy s vlhkostí umožňují lepší přenos tepla, což může snížit potřebnou hloubku vrtu. Suché a skalnaté podloží vyžaduje vrtání do větší hloubky pro zachování výkonu.
Otázka: Jak správně dimenzovat tepelné čerpadlo podle domu?
Výkon čerpadla se určuje podle tepelné ztráty domu v kilowattech. Například dům s tepelnou ztrátou 9 kW vyžaduje vrt do hloubky 100-130 metrů a odpovídající počet vrtů pro optimální provoz.
Otázka: Jaká je životnost vrtu u tepelného čerpadla země voda?
Správně provedený vrt má životnost přes 30 let, pokud se pravidelně kontroluje a udržuje primární okruh včetně nemrznoucí kapaliny.
Otázka: Jaká povolení jsou potřebná pro vrt?
Pro vrt je nutné stavební povolení nebo územní rozhodnutí, včetně povolení k nakládání s podzemními vodami. Tyto dokumenty obvykle zajišťuje specializovaná vrtná firma.
Otázka: Lze vrt využít i k chlazení domu?
Ano, vrt lze využít k pasivnímu i aktivnímu chlazení. Pasivní chlazení funguje bez dalších nákladů na energii a umožňuje efektivní ochlazení interiéru v letních měsících.
Otázka: Jaké chyby se často dělají při vrtání?
Častou chybou je použití nekvalitních materiálů, nedodržení správných vzdáleností mezi vrty a neodborná instalace primárního okruhu, což vede ke snížení výkonu a životnosti systému.
Otázka: Jaký je rozdíl mezi vrtem a plošným kolektorem?
Vrt vyžaduje menší plochu pozemku (50-150 m do hloubky), zatímco plošný kolektor zabírá až 300-500 m² a je vhodnější do měkkých půd s dostatkem prostoru.
Otázka: Kdy probíhají vrtné práce?
Vrtné práce se provádějí před výstavbou domu, aby bylo možné správně umístit vrty v okolí budovy nebo pod základovou deskou bez rizika poškození.
Otázka: Jak vybrat nejlepší tepelné čerpadlo země voda s vrtem?
Výběr závisí na tepelných ztrátách domu, geologických podmínkách a rozpočtu. Doporučuji odbornou konzultaci, která zajistí správné dimenzování a vhodné řešení primárního okruhu.
