Výroba elektrorozvaděčů spojuje precizní montáž s moderními technologiemi, které zajišťují bezpečnost a spolehlivost dle normy EN 61439. Automatizace a digitalizace výroby výrazně zvyšují efektivitu a kvalitu výsledného produktu. Pochopení jednotlivých fází procesu je klíčové pro optimalizaci výroby i dodržení přísných standardů.
📌 To nejdůležitější
- Výroba elektrorozvaděčů zahrnuje fáze od návrhu po testování, s dodací lhůtou obvykle do 5 týdnů.
- Používané komponenty pocházejí od značek jako Siemens, Eaton, Rittal a Phoenix Contact.
- Automatizace a digitalizace mohou zvýšit efektivitu výroby až o 80 %.
- Testování rozvaděčů probíhá podle normy EN 61439 s možností funkčních zkoušek na přání zákazníka.
- Softwarové nástroje jako Eplan a IS KARAT podporují digitalizaci a plánování výroby.

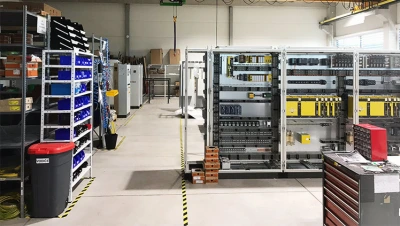

Kompletní proces výroby elektrorozvaděčů
Kompletní proces výroby elektrorozvaděčů zahrnuje několik přesně definovaných fází od návrhu po finální testování, přičemž dodací lhůta se běžně pohybuje kolem pěti týdnů. Výroba elektrorozvaděčů začíná podrobným návrhem rozvaděče, který se vytváří v softwaru Eplan podle požadavků zákazníka a platné normy EN 61439. Tento návrh určuje umístění komponent Siemens a další prvky, které musí splňovat kritéria kvality a bezpečnosti.
Mechanická příprava zahrnuje výrobu a úpravu kovových konstrukcí rozvaděče, včetně děrování a ohýbání plechu. Montáž elektrorozvaděčů probíhá podle elektroplánu, kdy se instalují jednotlivé komponenty a propojují vodiče v souladu s digitální dokumentací. Na závěr následuje testování EN 61439, které ověřuje funkčnost, bezpečnost a správnou montáž rozvaděče.
Proces výroby elektrorozvaděčů krok za krokem
- Návrh rozvaděče – vytvoření detailního projektu v Eplanu podle normy EN 61439
- Mechanická příprava – zpracování plechu a komponent pro sestavení rozvaděče
- Montáž rozvaděče – instalace komponent Siemens a elektrických prvků dle elektroplánu
- Testování EN 61439 – kontrola kvality, funkčnosti a bezpečnosti hotového rozvaděče
Tip: Častou chybou je nedodržení standardů při montáži vodičů, což může ovlivnit certifikaci rozvaděče. Pro firmy, které chtějí zvýšit efektivitu, se hodí automatizace výroby rozvaděčů a digitalizace výroby, zatímco malé zakázky mohou lépe fungovat při ruční montáži modulárních rozvaděčů.
Technologie a automatizace ve výrobě elektrorozvaděčů
Technologie a automatizace ve výrobě elektrorozvaděčů představují klíčový faktor pro zvýšení efektivity a kvality finálních produktů. Moderní stroje a robotické systémy umožňují výrazné zkrácení doby montáže a přesné dodržení standardů, jako je norma EN 61439.
Automatizace montáže elektrorozvaděčů pomocí drátovacích strojů
Drátovací stroje automatizují proces propojení vodičů, což zvyšuje efektivitu montáže elektrorozvaděčů o 50-70 %. Tato technologie významně zkracuje dobu kompletace o přibližně 2 týdny v rámci standardní dodací lhůty 5 týdnů. Stroje pracují s vysokou přesností a zaručují konzistenci spojů podle normy EN 61439. Wire Processing Center patří mezi nejpokročilejší poloautomatizované systémy, které usnadňují správné odizolování, lisování a krimpování vodičů. Automatizace výroby rozvaděčů pomocí těchto zařízení rovněž přispívá ke zvýšení řízení kvality a snížení chybovosti při montáži modulárních rozvaděčů.

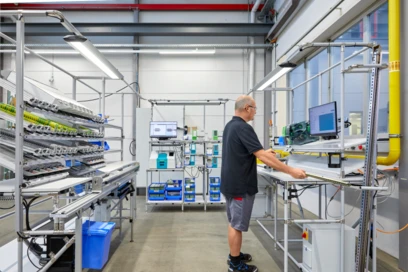

Robotické systémy ve výrobě elektrorozvaděčů
Robotizace montáže elektrorozvaděčů přináší zvýšení efektivity výroby až o 80 %. Robotické systémy, jako je řešení SNAP IN, umožňují přesnou a rychlou manipulaci s komponenty, zejména při opakujících se úkonech, například montáži šroubů nebo instalaci kabelů. Automatizace výroby elektrorozvaděčů v průmyslu tak vede k výraznému zkrácení dodacích lhůt a zlepšení kvality konečného produktu díky digitalizaci výroby a konstantnímu řízení kvality. Tyto technologie dovolují i lepší adaptaci na výrobu modulárních rozvaděčů dle individuálních specifikací zákazníků.
- Drátovací stroje zvýší přesnost a rychlost montáže vodičů
- Wire Processing Center zajišťuje poloautomatizované zpracování kabeláže
- Robotické systémy SNAP IN umožňují robotizovanou montáž a manipulaci
- Automatizace výroby rozvaděčů výrazně zkracuje dobu dodání a zlepšuje kvalitu

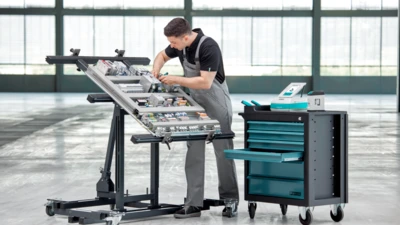

Montáž a integrace komponent ve výrobě rozvaděčů
Montáž elektrorozvaděčů zahrnuje přesnou instalaci a propojení komponent od předních výrobců jako Siemens, Eaton, Rittal, Phoenix Contact a Weidmüller. Tyto komponenty odpovídají normě EN 61439, která stanovuje požadavky na konstrukci, bezpečnost a testování rozvaděčů. Díky tomu lze sestavit modulární rozvaděče, které jsou přizpůsobené specifickým požadavkům zákazníků a umožňují snadnou rozšiřitelnost či údržbu.
Proces montáže podporují automatizované technologie, například drátovací stroje a poloautomatizované systémy Wire Processing Center od Weidmüller, které zkracují dobu přípravy svazků vodičů a zvyšují přesnost propojení. Robotizovaná řešení SNAP IN zajišťují rychlé a bezpečné upevnění svorek a komponent, což výrazně snižuje riziko chyb při montáži. V Ostravě se využívají moderní nástroje pro digitální kontrolu správného zapojení a funkční testy podle EN 61439, které potvrzují kvalitu a bezpečnost rozvaděčů.
Tip: Častou chybou při montáži je nedostatečné upevnění vodičů, které může způsobit uvolnění kontaktů a následné poruchy či bezpečnostní rizika. Proto je nutné používat specializované značení vodičů (například THERMOMARK E.WIRE od Phoenix Contact) a kontrolovat pevnost svorek pomocí kalibrovaných nástrojů.
Montážní procesy jsou řízeny principy štíhlé výroby (lean manufacturing) a doplněny o školení pracovníků na ergonomické a bezpečné pracovní postupy. Softwarové nástroje jako Eplan umožňují 3D návrh rozvaděče a export výrobních dat přímo do montážních center Rittal a Phoenix Wiring, což zvyšuje efektivitu a minimalizuje chyby v montáži. ERP systémy jako IS KARAT integrují plánování výroby, řízení zakázek a správu dat, čímž umožňují detailní sledování výroby v reálném čase.
Pro zákazníky preferující rychlou sériovou výrobu jsou vhodné modulární rozvaděče s předpřipravenými montážními moduly (clipx BASIC line), které umožňují expresní dodání do 5 pracovních dnů díky službě Weidmüller Fast Delivery Service. Naopak projekty na míru vyžadují detailní ruční montáž a individuální testování, což prodlužuje dodací lhůty až na 5 týdnů.
Technologické trendy ve výrobě zahrnují automatizované montážní systémy Klippon Automated RailAssembler a RailLaser, které zajišťují přesné řezání a montáž lišt, a softwarové nástroje pro parametrizaci svorkovnic a asistenci při montáži. Tyto inovace zvyšují rychlost, přesnost a bezpečnost práce při výrobě elektrorozvaděčů.
Digitalizace a softwarová podpora výroby elektrorozvaděčů
Digitalizace výroby elektrorozvaděčů představuje klíčový technologický trend, který významně zvyšuje efektivitu i kvalitu celého procesu. Software Eplan umožňuje 3D návrh a tvorbu digitálního dvojčete rozvaděče, což usnadňuje přesnou montáž elektrorozvaděčů a minimalizuje chyby při výrobě. ERP systém IS KARAT integruje plánování a řízení výroby, díky čemuž lze lépe koordinovat automatizaci výroby rozvaděčů a sledovat dodržování normy EN 61439. Weidmüller Configurator podporuje konfiguraci modulárních rozvaděčů a umožňuje sdílení projektů mezi týmy, což zkracuje dodací lhůty a zlepšuje řízení kvality. Tyto moderní technologie a postupy tvoří základ efektivního procesu výroby elektrorozvaděčů a výrazně pomáhají vyhnout se typickým chybám, například nesprávnému plánování komponent nebo nekvalitní montáži. Digitalizace výroby proto patří mezi nejúčinnější způsoby, jak zlepšit proces výroby elektrorozvaděčů.
Zajištění kvality a bezpečnosti ve výrobě elektrorozvaděčů
Zajištění kvality a bezpečnosti ve výrobě elektrorozvaděčů je klíčové pro spolehlivý provoz a dlouhou životnost zařízení. Norma EN 61439 stanovuje přísné požadavky na testování rozvaděčů, které minimalizují riziko chyb a zajišťují bezpečnost konečného výrobku.
Typické chyby při výrobě elektrorozvaděčů
Mezi nejčastější chyby patří nesprávné značení vodičů, které může vést k nesprávnému připojení a poruchám, a nedostatečná montáž komponent, jež snižuje mechanickou a elektrickou spolehlivost rozvaděče. Tyto chyby často způsobují reklamace a zbytečné náklady.
Metody zajištění kvality mimo EN 61439
Kromě standardního testování norma EN 61439 výrobce doplňuje interními audity, pravidelným školením zaměstnanců a získáváním certifikací kvality. Digitalizace výroby a automatizace montáže elektrorozvaděčů pomáhají minimalizovat chyby a zlepšují řízení kvality v celém výrobním procesu.
Tip: Systematické funkční testy na přání zákazníka odhalí potenciální závady před dodáním a výrazně sníží riziko reklamací.
Moderní trendy a udržitelnost ve výrobě elektrorozvaděčů
Moderní trendy ve výrobě elektrorozvaděčů kladou důraz na udržitelnost a efektivitu díky inovacím v materiálech a digitalizaci výrobních procesů. Implementace principů Průmyslu 4.0 umožňuje zavádět prediktivní údržbu, která snižuje neplánované výpadky zařízení a optimalizuje montáž elektrorozvaděčů s ohledem na kvalitu a minimalizaci ekologické stopy.
Inovace v materiálech pro elektrorozvaděče
Nové materiály používané při výrobě elektrorozvaděčů kombinují zvýšenou odolnost proti mechanickému poškození a tepelnému zatížení s ekologickou šetrností. Modulární rozvaděče vyráběné z recyklovatelných plastů a lehkých kovů, jako je hliník, snižují celkovou hmotnost zařízení až o 15 % a zrychlují montážní proces. Norma EN 61439 stanovuje požadavky na mechanickou pevnost a tepelnou odolnost materiálů, což zároveň přispívá ke standardizaci a lepšímu řízení kvality s dlouhodobým důrazem na udržitelnost.
Environmentální aspekty a recyklace
Udržitelná výroba elektrorozvaděčů zahrnuje systematickou recyklaci materiálů, která snižuje ekologickou stopu výrobního procesu až o 20 % oproti tradičním metodám. Digitalizace výroby umožňuje přesné sledování spotřeby materiálů a optimalizaci odpadů v reálném čase. Častou chybou ve výrobě je nadměrné zbytečné řezání a nesprávné skladování komponent, což vede k nárůstu odpadu o 10-12 %. Pro zvýšení ekologické efektivity se doporučuje:
- Zavádět automatizaci výroby rozvaděčů, například pomocí drátovacích strojů a robotizovaných montážních linek, pro přesnější dávkování materiálů
- Využívat software Eplan pro digitální plánování a minimalizaci výrobního odpadu díky přesnému návrhu a simulacím
- Pravidelně provádět prediktivní údržbu strojů podle principů Průmyslu 4.0, která prodlužuje životnost zařízení a snižuje energetickou náročnost výroby
Tip: Pro výrobce zaměřené na rychlou a ekologicky šetrnou produkci modulárních rozvaděčů představují moderní automatizované technologie a digitalizace klíčové nástroje ke snížení ekologické stopy a provozních nákladů. Naopak menší dílny bez implementace digitalizace a automatizace často čelí vyšším ztrátám materiálu a vyšší ekologické zátěži.
Časté dotazy
Jak dlouho trvá výroba elektrorozvaděče?
Standardní dodací lhůta je přibližně 5 týdnů, s možností expresního vyřízení do 5 dnů.
Které technologie nejvíce zefektivňují výrobu rozvaděčů?
Automatizované drátovací stroje, robotizované montážní systémy a softwarové nástroje jako Eplan a IS KARAT zvyšují efektivitu až o 80 %.
Jaké komponenty se nejčastěji používají při výrobě elektrorozvaděčů?
Používají se komponenty značek Siemens, Eaton, Rittal, Phoenix Contact a Weidmüller, které jsou standardem pro kvalitu a spolehlivost.
Co je norma EN 61439 a proč je důležitá?
Norma EN 61439 stanovuje bezpečnostní a kvalitativní standardy pro elektrorozvaděče a její dodržení snižuje riziko chyb a poruch.
Jaké jsou nejčastější chyby při výrobě elektrorozvaděčů?
Časté chyby zahrnují špatné značení vodičů, nesprávnou montáž komponent a nedodržení normy EN 61439.
Jak digitalizace pomáhá ve výrobě elektrorozvaděčů?
Digitalizace umožňuje 3D návrh, plánování výroby a integraci dat, což zkracuje dobu výroby a zvyšuje přesnost.
Jaké jsou environmentální aspekty výroby elektrorozvaděčů?
Používání recyklovatelných materiálů a energeticky efektivní výrobní procesy snižují ekologickou stopu výroby.
Jak lze optimalizovat proces výroby elektrorozvaděčů?
Optimalizace probíhá zavedením automatizace, digitalizace, školení zaměstnanců a štíhlých výrobních principů.
Jaké softwarové nástroje se používají při výrobě elektrorozvaděčů?
Eplan pro 3D návrh, Weidmüller Configurator pro konfiguraci projektů a IS KARAT pro řízení výroby a projektů.
Jaký je vliv Průmyslu 4.0 na výrobu rozvaděčů?
Průmysl 4.0 umožňuje prediktivní údržbu, zvýšení spolehlivosti a efektivity pomocí digitalizace a automatizace.
Jaký je kompletní proces výroby elektrorozvaděče krok za krokem?
Proces zahrnuje 5 hlavních fází: návrh, výrobu skříně, montáž komponent, zapojení vodičů a závěrečnou kontrolu kvality.
Jaké materiály se nejčastěji používají při výrobě elektrorozvaděčů?
Nejčastěji se používá ocelový plech pro skříně, měděné vodiče a plastové izolace odpovídající normě IEC 60204.
Jak probíhá automatizace výroby elektrorozvaděčů v průmyslu?
Automatizace zahrnuje využití CNC strojů pro řezání a ohýbání plechu a roboty pro montáž a pájení, což zkracuje čas výroby až o 30 %.
Jak se zajišťuje kvalita a bezpečnost elektrorozvaděčů během výroby?
Kvalita je kontrolována ve 3 klíčových bodech: po montáži, po zapojení a před expedicí, včetně testů izolačního odporu a funkčnosti.
Jaké jsou moderní trendy a inovace ve výrobě elektrorozvaděčů?
Mezi trendy patří integrace IoT senzorů pro vzdálený monitoring a použití lehkých kompozitních materiálů pro snížení hmotnosti o 15 %.
