Proudový chránič je klíčovou součástí elektroinstalace, která zajišťuje ochranu proti úrazu elektrickým proudem díky detekci reziduálního proudu. Správné zapojení jednofázového proudového chrániče a pochopení jeho funkce včetně schématu zapojení jsou nezbytné pro bezpečný provoz elektrických zařízení. Kombinovaný jističochránič navíc spojuje funkci proudového chrániče s ochranou proti přetížení a zkratu.
Stručně a jasně
- Proudový chránič detekuje rozdíl proudu ve fázovém a nulovém vodiči větší než 30 mA pro ochranu osob.
- Existují typy proudových chráničů AC, A, B a speciální si, lišící se citlivostí na různé druhy proudů.
- Proudový chránič se zapojuje za hlavní jistič a nulový vodič nesmí být přerušen před chráničem.
- Maximální doba vypnutí proudového chrániče při poruše je 0,3 sekundy dle normy.
- Pro správnou funkci je nutné testovat chránič stisknutím testovacího tlačítka minimálně jednou za 3 měsíce.
Princip činnosti proudového chrániče
Princip činnosti proudového chrániče a jeho správné zapojení spočívá v detekci rozdílu mezi proudem ve fázovém vodiči a nulovém vodiči, tzv. reziduálního proudu. Proudový chránič při hodnotě reziduálního proudu nad 30 mA vypne elektrický obvod maximálně do 0,3 sekundy, čímž účinně chrání osoby před úrazem elektrickým proudem.
Proudový chránič sleduje, zda proud, který do obvodu přichází fázovým vodičem, je stejný jako proud, který se vrací nulovým vodičem. V případě, že část proudu uniká například přes tělo člověka do země, vzniká právě reziduální proud. Jeho překročení spouští rychlé vypnutí obvodu, což minimalizuje riziko vážného zranění.
- Reziduální proud je rozdíl mezi proudy ve fázovém a nulovém vodiči
- Limit reziduálního proudu pro vypnutí je 30 mA, což je bezpečná hodnota pro ochranu osob
- Čas vypnutí chrániče je maximálně 0,3 sekundy, což zajišťuje rychlou reakci na únik proudu
- Správné schéma zapojení proudového chrániče zohledňuje typ sítě, například TN-C nebo TN-S
- Kombinovaný jističochránič umožňuje ochranu proti přetížení i proudovému úniku zároveň
Princip a funkce třífázového proudového chrániče v průmyslové instalaci
V průmyslových sítích třífázový proudový chránič sleduje rozdíl v součtu proudů všech tří fází a nulového vodiče. Jeho funkce je obdobná jako u jednofázového chrániče, ale s komplexnějším schématem zapojení pro třífázové obvody. Pro správné zapojení třífázového proudového chrániče je nezbytné dodržet přesné uspořádání vodičů podle výrobce a normy, aby bylo zajištěno spolehlivé vypnutí v případě reziduálního proudu.
Typy proudových chráničů a jejich použití
Typy proudových chráničů se odlišují podle citlivosti na různé druhy reziduálních proudů a podle konkrétního použití v elektroinstalaci. Správný výběr typu chrániče je nezbytný pro efektivní ochranu osob i majetku a pro minimalizaci rizika nežádoucího vybavení. Kombinované jističochrániče navíc integrují funkci jističe a proudového chrániče, což zjednodušuje instalaci a zvyšuje bezpečnost.
Typ AC
Proudový chránič typu AC detekuje pouze střídavý sinusový reziduální proud. Tento typ je vhodný pro základní domácí elektroinstalace bez přítomnosti pulzujících nebo stejnosměrných složek proudu. V praxi se používá v sítích TN-S, kde je možné správně měřit rozdíl mezi fázovým a nulovým vodičem. Typ AC není vhodný pro instalace s moderními spotřebiči obsahujícími usměrňovače, protože nezachytí pulzující stejnosměrné proudy, což může vést k neúčinné ochraně.
Typ A
Chránič typu A reaguje na střídavý i pulzující stejnosměrný reziduální proud, který vzniká například u zařízení s polovodičovými usměrňovači, jako jsou LED osvětlení, počítače nebo některé domácí spotřebiče. Tento typ je doporučen pro bytové instalace s vyšším výskytem elektroniky. Použití typu A snižuje riziko nežádoucího vybavení chrániče způsobeného stejnosměrnými proudy, které typ AC nezachytí.
Typ B
Typ B je schopen detekovat střídavý, stejnosměrný i vysokofrekvenční reziduální proud. Tento chránič se používá především v průmyslových aplikacích, kde jsou přítomny frekvenční měniče, indukční varné desky, svářečky či nabíječky elektromobilů. Typ B umožňuje spolehlivou ochranu i v sítích s komplexními proudovými složkami, které by běžné chrániče nezachytily. Vzhledem k vyšší ceně a složitější konstrukci se nehodí pro běžné domácí instalace.
Kombinované jističochrániče
Kombinované jističochrániče spojují ochranu proti úniku proudu a jistící funkci proti přetížení a zkratu v jednom přístroji. Tyto přístroje se často používají v bytových i lehce průmyslových instalacích, kde zajišťují komplexní ochranu a zároveň šetří místo v rozváděči. Pro složité průmyslové sítě s vysokými nároky na přesnost detekce reziduálních proudů však nejsou vždy vhodné.
| Typ chrániče | Citlivost na proud | Použití | Výhody | Nevýhody |
|---|---|---|---|---|
| AC | Střídavý sinusový | Základní domácí instalace v síti TN-S | Jednoduché, cenově dostupné | Nezachytí stejnosměrné proudy |
| A | Střídavý + pulzující stejnosměrný | Bytové instalace s elektronikou | Vhodný pro moderní spotřebiče | Vyšší cena |
| B | Střídavý, stejnosměrný, vysokofrekvenční | Průmyslové aplikace s frekvenčními měniči | Maximální citlivost | Komplexní, dražší |
| Kombinovaný jističochránič | Integrovaný jistič a chránič | Běžné i lehce průmyslové instalace | Úspora místa, snadná instalace | Omezená použitelnost v náročných průmyslových sítích |
Tip: Při instalaci proudového chrániče je třeba zohlednit typ elektrické sítě (TN-S vs. TN-C) a charakter reziduálních proudů v instalaci. Nesprávný výběr typu chrániče může vést k nežádoucímu vybavení nebo naopak k neúčinné ochraně. V praxi se často setkáváme s chybou, kdy je typ AC použit v instalacích s moderní elektronikou, což způsobuje časté falešné vypínání.
Použití proudového chrániče typu A nebo B se hodí pro instalace s elektronickými spotřebiči, zatímco typ AC je vhodný pro jednoduché rozvody bez složitých proudových složek. Kombinované jističochrániče jsou ideální pro rychlou a přehlednou instalaci v domácnostech i lehkém průmyslu, ale nejsou doporučeny pro aplikace vyžadující vysokou přesnost detekce reziduálních proudů.
Jak funguje proudový chránič a jak se zapojuje v elektroinstalaci závisí na správném výběru typu podle charakteru reziduálních proudů a druhu sítě, přičemž síť TN-S je pro použití chrániče nezbytná.
Zapojení proudového chrániče v elektroinstalaci
Zapojení proudového chrániče patří mezi základní prvky bezpečné elektroinstalace a zajišťuje ochranu proti úrazu elektrickým proudem. Správné připojení vodičů a volba typu chrániče odpovídají konfiguraci elektrické sítě, což významně ovlivňuje jeho funkčnost.
Zapojení jednofázového proudového chrániče
Jednofázový proudový chránič se zapojuje tak, že fázový vodič (L) i nulový vodič (N) vstupují na svorky chrániče a výstup vede do chráněného obvodu. Nulový vodič nesmí být přerušen před chráničem, protože tento vodič je nezbytný pro správné vyhodnocení reziduálního proudu. Ochrana tak pokrývá obvod za chráničem, kde proudy nesmí překročit nastavenou hodnotu.
Zapojení třífázového proudového chrániče

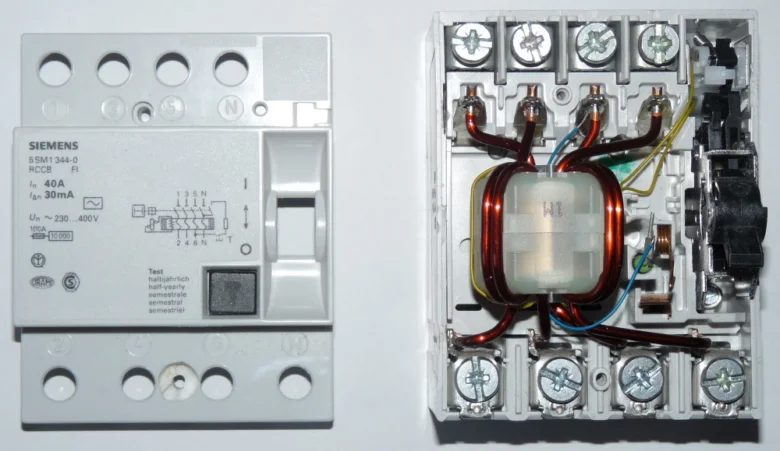

Třífázový proudový chránič je čtyřpólový přístroj, kam se připojují tři fázové vodiče (L1, L2, L3) a nulový vodič (N). Používá se v průmyslových nebo větších instalacích, kde je potřeba chránit všechny fáze současně. Zapojení musí zajistit, že všechny vodiče procházejí chráničem, aby detekoval jakýkoliv únik proudu.
Zapojení v sítích TN-C, TN-S a TT
Proudový chránič lze použít pouze v sítích TN-S a TT, kde jsou nulový (N) a ochranný vodič (PE) oddělené. V sítích TN-C, kde je vodič PEN kombinovaný, je použití proudového chrániče nevhodné a nefunkční, protože chránič vyhodnocuje rozdíl mezi fází a nulou, a vodič PEN tuto funkci narušuje.
- Připojte vstupy fází a nulového vodiče na svorky proudového chrániče
- Zkontrolujte, že nulový vodič není přerušen před chráničem
- Zapojte výstupy chrániče do chráněného obvodu
- Ověřte správnou funkci testováním reziduálního proudu
- Ujistěte se o kompatibilitě s typem sítě – TN-S nebo TT
Tip: Častou chybou je přerušení nulového vodiče před proudovým chráničem, což způsobuje nežádoucí vybavení chrániče bez skutečné závady.
Testování a údržba proudového chrániče
Testování a údržba proudového chrániče jsou klíčové pro zajištění bezpečného a spolehlivého provozu elektroinstalace. Pravidelná kontrola funkčnosti odhalí případné závady, které by mohly vést k nežádoucímu vybavení nebo selhání ochrany.
Pravidelné testování tlačítkem
Testovací tlačítko na proudovém chrániči aktivuje pomocný rezistor, který simuluje reziduální proud o velikosti přibližně 30 mA. Tím se ověřuje správná činnost magnetického relé a schopnost chrániče odpojit obvod během maximálně 300 ms. Doporučený interval testování je minimálně jednou za 3 měsíce, případně podle pokynů výrobce. Nedostatečné testování může vést k neodhaleným poruchám, které ohrožují bezpečnost uživatelů.
Údržba a revize elektroinstalace
Údržba zahrnuje pravidelnou kontrolu pevnosti a správnosti připojení vodičů na svorkách proudového chrániče a jističochrániče, zejména v kombinovaných prvcích. Revize elektroinstalace by měla zahrnovat kontrolu schématu zapojení, aby se předešlo chybám, jako je přerušení nulového vodiče před chráničem nebo spojování vodičů N a PE za chráničem, což způsobuje nežádoucí vybavení. V sítích TN-C, kde je vodič PEN, není proudový chránič použitelný, proto je nutné ověřit, že instalace odpovídá síti TN-S.
Jak poznat poruchu chrániče
Neustálé nebo časté vybavování proudového chrániče signalizuje možnou poruchu nebo nesprávné zapojení. Častá chyba je například přetížení chrániče více obvody s elektronickými zařízeními, jejichž součet reziduálních proudů přesahuje cca 30 % jmenovité hodnoty chrániče. V takovém případě doporučuji rozdělit instalaci na více okruhů s vlastními chrániči. Pokud se problém nevyřeší, je nezbytné provést odbornou kontrolu elektroinstalace a případně servis chrániče, aby se minimalizovalo riziko úrazu elektrickým proudem.
Problémy a řešení při provozu proudových chráničů
Provoz proudových chráničů může komplikovat nežádoucí vybavení, které způsobuje jejich neplánované vypnutí. Porozumění přesným příčinám a správné rozdělení obvodů pomůže minimalizovat tyto problémy a zajistit spolehlivou ochranu elektroinstalace.
Příčiny nežádoucího vybavení
Nežádoucí vybavení proudového chrániče nastává, pokud součet reziduálních proudů z více elektronických zařízení přesáhne přibližně 30 % jmenovité hodnoty chrániče (například 9 mA u chrániče s IΔn = 30 mA). Tento reziduální proud vzniká zejména v sítích TN-S, kde je možné správně detekovat unikající proud, ale také při nevhodném zapojení jednofázového proudového chrániče v třífázové instalaci. Elektronická zařízení jako počítače, LED svítidla nebo frekvenční měniče generují pulzující stejnosměrné a vysokofrekvenční složky, které chránič typu AC může nesprávně vyhodnotit jako poruchu. Proto je vhodné používat chrániče typu A nebo B, které tyto složky zvládají lépe.
Dopady a řešení
Časté nežádoucí vybavení způsobuje opakované výpadky napájení, které mohou poškodit citlivé domácí spotřebiče a výrazně snížit komfort užívání. Pro eliminaci tohoto problému se doporučuje rozdělit elektroinstalaci na více samostatných okruhů, z nichž každý je chráněn vlastním proudovým chráničem nebo kombinovaným jističochráničem. Takové schéma zapojení proudového chrániče zvyšuje selektivitu ochrany a minimalizuje falešné spínání způsobené součtem reziduálních proudů. Navíc je třeba dbát na to, aby nulový (N) a ochranný (PE) vodič nebyly za chráničem spojovány, což je častá chyba vedoucí k nahodilému vybavení.
Vliv harmonických složek
Harmonické složky proudu, které vznikají v moderních elektrických sítích zejména při provozu elektronických zařízení, mohou u proudových chráničů typu AC vyvolat falešné vybavení. Tyto složky zkreslují měřený reziduální proud a vedou k nesprávné aktivaci chrániče. Použití proudových chráničů typu si nebo typu B, které jsou odolné vůči harmonickým a vysokofrekvenčním složkám, výrazně snižuje riziko nežádoucího vypnutí.
Tip: Pravidelné testování proudového chrániče stisknutím testovacího tlačítka, minimálně jednou za 3 měsíce, pomáhá odhalit nežádoucí vybavení a ověřit správnou funkci ochranného zařízení.
Časté dotazy k principu a zapojení proudového chrániče
Otázka: Jaký je základní princip činnosti proudového chrániče?
Proudový chránič měří rozdíl proudů ve fázi a nulovém vodiči. Při překročení reziduálního proudu 30 mA vypne obvod do 0,3 sekundy, čímž chrání proti úrazu elektrickým proudem.
Otázka: Jak správně zapojit jednofázový proudový chránič?
Fázový a nulový vodič připojte na vstupní svorky chrániče, výstup pak vede k chráněnému okruhu. Nulový vodič nesmí být přerušen před proudovým chráničem.
Otázka: Jaké jsou typy proudových chráničů a kdy je použít?
Typ AC je určen pro střídavý proud, typ A reaguje i na pulsující stejnosměrný proud, typ B se používá v průmyslu pro vysokofrekvenční proudy. Kombinovaný jističochránič spojuje ochranu proti přetížení a úrazu.
Otázka: Proč nelze použít proudový chránič v síti TN-C?
V síti TN-C je vodič PEN kombinací nulového a ochranného vodiče, což znemožňuje správné měření reziduálního proudu a funkci proudového chrániče.
Otázka: Jak často se má testovat proudový chránič?
Testování pomocí tlačítka by mělo probíhat minimálně jednou za 3 měsíce, čímž se ověří jeho funkčnost.
Otázka: Co znamená nežádoucí vybavení proudového chrániče?
Nežádoucí vybavení nastává, když součet reziduálních proudů zařízení přesáhne cca 30 % jmenovité hodnoty chrániče, což vede k jeho nechtěnému vypnutí.
Otázka: Jak se řeší nežádoucí vybavení chrániče v rozsáhlých instalacích?
Řešením je rozdělení instalace na více okruhů s vlastními proudovými chrániči, aby žádný nepřekročil 30 % jmenovité hodnoty.
Otázka: Jak zapojit třífázový proudový chránič?
Připojte všechny tři fáze a nulový vodič na vstupní svorky čtyřpólového chrániče, výstup pak vede do chráněného obvodu.
Otázka: Co je kombinovaný jističochránič?
Je to zařízení, které kombinuje funkci proudového chrániče a jističe, zajišťující ochranu proti zkratu, přetížení i úrazu proudem.
Otázka: Jak poznat poruchu proudového chrániče?
Časté nebo neopodstatněné vybavování chrániče může signalizovat poruchu nebo nesprávné zapojení a vyžaduje odbornou kontrolu.
Otázka: Jaké jsou nejčastější chyby při zapojení proudového chrániče a jak se jim vyhnout?
Mezi běžné chyby patří obrácené připojení vodičů a nesprávné uzemnění. Správné zapojení ověřte podle výrobního schématu a barevného značení vodičů.
Otázka: Jak nastavit proudový chránič pro maximální ochranu?
Vybavovací proud nastavte na 30 mA, vybavovací čas by neměl překročit 300 ms, aby byla zajištěna rychlá reakce.
Otázka: Jak ověřit správnost zapojení proudového chrániče měřicími přístroji?
Použijte tester proudových chráničů simulující poruchový proud 30 mA; správná funkce je potvrzena vybavením do 300 ms.
Otázka: Jak zapojit více proudových chráničů za sebou v elektroinstalaci?
Proudové chrániče se zapojují sériově na různé okruhy, každý musí být správně dimenzován a testován samostatně.
Otázka: Jaké jsou výhody použití proudového chrániče v elektrickém rozvodu?
Proudový chránič významně snižuje riziko úrazu elektrickým proudem a vzniku požáru, splňuje normy ČSN a zvyšuje bezpečnost domácnosti.
