Elektroinstalace a funkce sériové linky: průvodce zapojením

Sériová linka představuje klíčový prvek v moderní elektroinstalaci pro přenos dat mezi zařízeními. Správné zapojení a konfigurace protokolů RS-232, RS-422 a RS-485 zajistí spolehlivý a efektivní přenos signálu i na delší vzdálenosti. Porozumění jejich funkcím a parametrům pomáhá předejít chybám, které mohou vést k poruchám komunikace.

Základní principy elektroinstalace sériové linky a její funkce

Elektroinstalace sériové linky RS-232 zajišťuje přenos dat po jednom bitu za sebou, což je základní princip komunikace přes sériový port. V této instalaci jsou zásadní tři vodiče: TxD vysílá data, RxD přijímá data a GND slouží jako společná zem. Napěťové úrovně v rozsahu přibližně od −15 V do +15 V definují logickou 1 a 0, přičemž například napětí nad +3 V reprezentuje logickou nulu.

Přenos vždy začíná start bitem, který signalizuje začátek datového rámce, a končí jedním nebo více stop bity, jež ukončují komunikaci. Tento jednoduchý, ale efektivní způsob elektroinstalace sériové linky umožňuje spolehlivou komunikaci v mnoha průmyslových a domácích aplikacích.

• Vodič TxD (transmit data) odesílá signály z vysílače
• Vodič RxD (receive data) přijímá data do přijímače
• Vodič GND zajišťuje referenční napětí pro správnou funkci linky
• Napěťové úrovně RS-232 jsou standardizované a odlišné od TTL úrovní používaných například u Arduina

Elektroinstalace a komunikace přes sériovou linku – principy a funkce

Elektroinstalace RS-232 se liší od RS485 a RS422 především úrovněmi signálů a počtem vodičů, což ovlivňuje dosah a odolnost proti rušení. Proto je nezbytné správně zvolit typ sériové linky podle konkrétní aplikace.

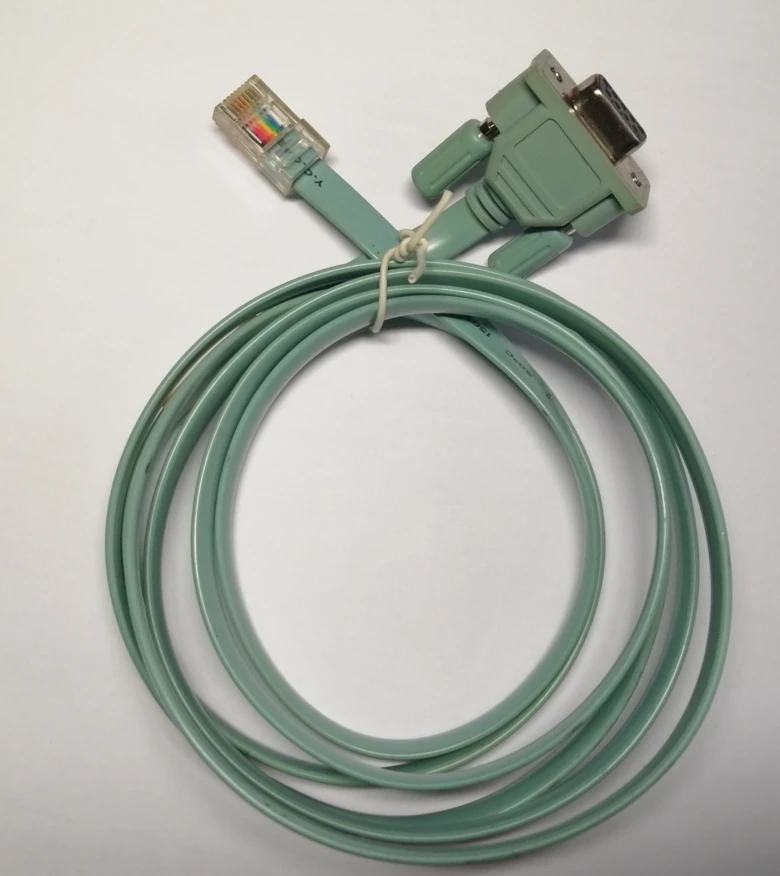

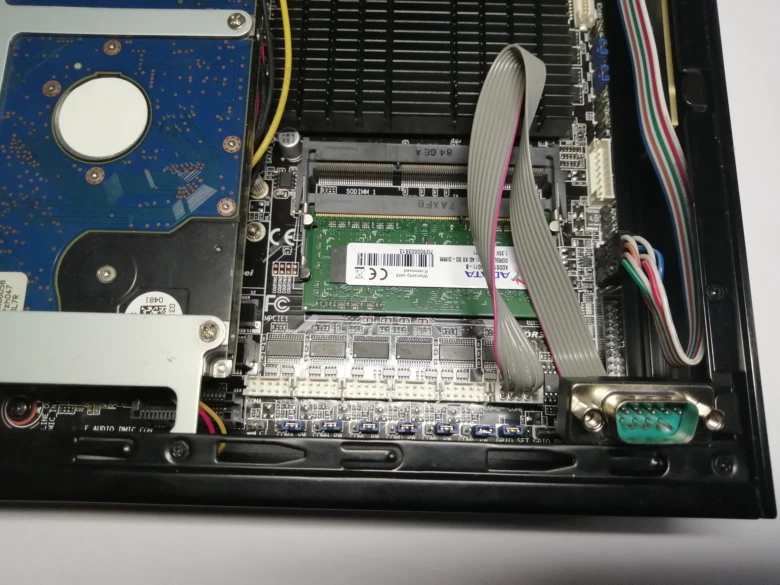

![intro]

Hardware sériové linky: typy rozhraní a jejich zapojení (RS-232, TTL, MAX232)

Hardware sériové linky tvoří základ správné elektroinstalace RS232 a dalších typů sériových rozhraní. Pro správnou funkci je nutné přesně propojit vodiče a často využít převodníky, které přizpůsobí napěťové úrovně mezi různými zařízeními.

Zapojení USB TTL převodníku

USB TTL převodník má čtyři hlavní vodiče, které je potřeba správně zapojit pro funkční sériovou linku. Typicky jsou vodiče barevně označeny takto:

Barva vodiče	Funkce vodiče
Červená	Napájení 5V
Černá	Zem (GND)
Zelená	Vodič Tx (přenos dat)
Bílá	Vodič Rx (příjem dat)

Pro správné fungování elektroinstalace RS232 je nutné vodič Tx převodníku spojit s Rx na modulu a naopak. Toto překřížení zabezpečí správný tok dat přes sériový port. Nesprávné propojení Tx a Rx je častou chybou, která vede k nefunkčnosti komunikace.

Funkce převodníku MAX232

Převodník MAX232 slouží k převodu signálů mezi RS-232 kabely a TTL úrovněmi používanými například v Arduinu. RS-232 rozhraní pracuje s napěťovými úrovněmi od -12 V do +12 V, zatímco TTL úrovně jsou v rozsahu 0 až 5 V. MAX232 tedy umožňuje připojení mikrokontrolérů k sériovým portům standardu RS-232 bez poškození zařízení.

Použití MAX232 je nezbytné při elektroinstalaci RS232 sériové linky v průmyslových aplikacích nebo při komunikaci s počítačovými rozhraními. Převodník zajišťuje bezpečný a spolehlivý přenos dat s korekcí napěťových rozdílů.

Pro komplexní návody elektroinstalace a funkce sériové linky doporučuji konzultovat zdroje jako eagri.cz, kde najdete detailní technické popisy a schémata.

Konfigurace sériové komunikace v operačních systémech (Linux, Windows)

Nastavení sériového portu v operačních systémech Linux je základem pro správnou komunikaci přes sériovou linku v elektroinstalaci RS232 či RS422. Pro konfiguraci se používají systémové soubory reprezentující port, například /dev/ttyS0, a nástroje jako příkaz stty nebo knihovna termios, které umožňují přesně definovat parametry přenosu dat.

Nastavení portu pomocí příkazu stty

Příkaz stty slouží k nastavení parametrů sériového portu v Linuxu. Pro běžnou komunikaci přes RS232 je vhodné použít rychlost přenosu 9600 baud, 8 datových bitů, žádnou paritu a 1 stop bit (tzv. 8N1). Příkaz vypadá například takto:

`

stty -F /dev/ttyS0 9600 cs8 -cstopb -parenb -crtscts

`

Tento příkaz nastaví rychlost na 9600 baud, 8 bitů dat, bez parity a bez hardwarové kontroly toku (flow control). Správné nastavení parametrů zajistí stabilní přenos dat v elektroinstalaci RS232 bez chyb.

Funkce termios a jejich význam

Termios představuje strukturu, která obsahuje nastavení sériového portu v rámci Linuxu. Její klíčová pole jsou:

• c_iflag – vstupní režimy (např. zpracování znaků)
• c_oflag – výstupní režimy
• c_cflag – kontrolní režimy, kde se nastavují rychlost přenosu, počet datových bitů, parita a stop bity
• c_lflag – režimy zpracování znaků na terminálu
• c_cc – speciální znaky pro řízení komunikace

Funkce tcgetattr načte aktuální nastavení portu, tcsetattr pak uloží nová nastavení. Tyto nástroje jsou nezbytné pro přesnou konfiguraci sériové linky v elektroinstalaci a umožňují přizpůsobit komunikaci specifikům RS485 nebo RS422.

Tip: Před instalací sériové linky v elektroinstalaci je potřeba znát přesné parametry zařízení a správně zvolit rychlost a paritu, jinak může dojít k nespolehlivému přenosu dat.

Rozdíly mezi sériovými linkami RS-232, RS-422 a RS-485 v elektroinstalaci

Elektroinstalace sériové linky využívá různé standardy podle požadavků na rychlost, vzdálenost přenosu a počet připojených zařízení. Rozdíl mezi RS232, RS422 a RS485 v elektroinstalaci sériové linky spočívá hlavně v typu signálu a možnostech zapojení, což ovlivňuje jejich nasazení v praxi.

Charakteristika RS-232

RS-232 je asynchronní standard určený pro přenos dat na krátké vzdálenosti, maximálně kolem 15 metrů. Typický RS-232 kabel pracuje s rychlostí přenosu do 115200 baudů a využívá jednosměrnou komunikaci přes sériový port. Elektroinstalace RS232 se proto hodí především pro připojení zařízení v rámci jednoho prostoru či malé rozvodné sítě.

Charakteristika RS-422 a RS-485

RS-422 a RS-485 používají diferenciální signály, které zvyšují odolnost vůči rušení a umožňují přenos až do vzdálenosti 1200 metrů. RS-422 podporuje jednosměrnou komunikaci s jedním vysílačem a až 10 přijímači, zatímco RS-485 dovoluje vícebodové zapojení s až 32 vysílači a přijímači na jedné lince. Díky tomu jsou tyto standardy ideální pro průmyslovou elektroinstalaci sériových linek, kde je požadována spolehlivost a dlouhý dosah.

Parametr	RS-232	RS-422	RS-485
Typ signálu	Asynchronní, jednopólový	Diferenciální	Diferenciální, vícebodový
Maximální délka kabelu	cca 15 m	až 1200 m	až 1200 m
Max. počet zařízení	1 vysílač + 1 přijímač	1 vysílač + 10 přijímačů	až 32 vysílačů/přijímačů
Rychlost přenosu	do 115200 baud	až několik Mbps	až několik Mbps
Využití v elektroinstalaci	Krátké vzdálenosti, PC komunikace	Průmyslové aplikace	Průmyslové sítě, vícebodová komunikace

Tip: Pro elektroinstalaci sériové linky RS485 doporučuji správné zakončení linky a vyvarovat se nesprávného stínění, které často způsobuje chyby v přenosu.

Praktické tipy a časté chyby při instalaci sériové linky

Nejčastější chyby v zapojení

Mezi nejčastější chyby při instalaci sériové linky v elektroinstalaci patří:

• Nesprávné křížení vodičů Tx a Rx, kdy Tx vysílací vodič není propojen s Rx přijímacím na druhé straně, což znemožňuje správný přenos dat
• Nedostatečné uzemnění vodiče GND, které způsobuje zvýšené elektromagnetické rušení a degradaci signálu, zvláště u delších kabelů
• Překročení maximální délky kabelu 5 metrů při rychlosti 57600 baud, což vede k chybám v přenosu a nestabilitě komunikace
• Záměna standardů RS232, RS422 a RS485 bez odpovídajícího přizpůsobení elektroinstalace a zapojení vodičů, což způsobuje nesoulad signálových úrovní a nefunkčnost linky

Tyto chyby vedou k nekorektnímu přenosu dat přes sériový port a často znemožňují komunikaci mezi zařízeními.

Jak ověřit funkčnost sériové linky

Pro ověření funkčnosti sériové linky doporučuji použít specializovaný tester sériových portů nebo multimetr s funkcí měření napěťových úrovní na vodičích Rx, Tx a GND. Kontrolujte, zda je kabel RS-232 správně zapojen s křížením Tx a Rx a zda je uzemnění pevně spojeno. Pro praktický test lze využít sériový terminál, například PuTTY nebo minicom, k odesílání a přijímání dat na nastavené rychlosti (např. 9600 nebo 57600 baud). Pokud komunikace selhává, je nutné znovu zkontrolovat délku kabelu a správnost zapojení vodičů. Pravidelná kontrola elektroinstalace sériové linky RS232 nebo RS485 pomáhá předcházet poruchám a zajišťuje stabilní přenos dat.

Použití Arduino sériových rozhraní a softwarová emulace

Použití sériové linky v platformách Arduino nabízí různé možnosti podle typu desky a požadavků na počet sériových portů. Základní rozdíly spočívají v počtu hardwarových rozhraní a možnosti softwarové emulace, která rozšiřuje funkčnost například u Arduino Uno.

Hardwarová sériová rozhraní Arduino Mega

Arduino Mega disponuje čtyřmi hardwarovými sériovými rozhraními, což představuje značnou výhodu v náročnějších elektroinstalacích RS232, RS485 nebo RS422. Každé rozhraní umožňuje přímé připojení sériového portu bez potřeby softwarové emulace, čímž se minimalizuje zatížení mikroprocesoru a zvyšuje spolehlivost komunikace. Tento model je vhodný pro aplikace vyžadující více sériových linek současně.

Softwarová emulace na Arduino Uno

Arduino Uno má pouze jedno hardwarové sériové rozhraní, ale lze jej rozšířit pomocí knihovny SoftwareSerial.h, která umožňuje softwarovou emulaci sériové linky. Doporučené piny pro tuto emulaci jsou 7 (Rx) a 8 (Tx), kde emulace pracuje s nižší prioritou než hardwarové rozhraní. Tento způsob je vhodný pro jednoduché elektroinstalace RS232, kde není potřeba více paralelních sériových portů.

• Mikroprocesor ATmega328p v Arduino Uno lze deaktivovat spojením pinu RESET s GND, což umožní využití sériové linky bez interferencí z procesoru.
• Volba mezi hardwarovým a softwarovým sériovým portem závisí na požadavcích projektu a dostupných pinech.

Tip: Při plánování elektroinstalace RS232 dbejte na správný výběr pinů pro softwarovou emulaci, aby nedošlo ke kolizím s jinými funkcemi Arduina.

Protokol AT příkazů a jejich implementace ve sériové komunikaci

AT příkazy představují standardní způsob ovládání modemů a dalších zařízení připojených přes sériovou linku. Tyto příkazy se odesílají z terminálu přímo do zařízení bez nutnosti složitého programování. V elektroinstalaci RS232 se k tomu používá sériový port propojený RS-232 kabelem, přičemž možné jsou i varianty s RS485 nebo RS422, které se liší způsobem přenosu dat a délkou linky.

Přenos dat přes sériovou linku probíhá po jednotlivých bitech, což zajišťuje jednoduchou a spolehlivou komunikaci mezi terminálem a modemem. Typické AT příkazy zahrnují například:

• ATD číslo – vytočení telefonního čísla modemu
• ATH – ukončení hovoru
• ATI – zobrazení informací o modemu

Tip: Pro ověření funkčnosti sériové linky v elektroinstalaci je dobré nejprve odeslat základní příkaz AT a čekat na odpověď OK.

Použití protokolu AT příkazů výrazně zjednodušuje správu sériové komunikace v rámci elektroinstalace RS232 i dalších standardů.

Diagnostika a řešení problémů při sériové komunikaci

Diagnostika sériové linky je nezbytná pro odhalení chyb přenosu a problémů se synchronizací, které často komplikují komunikaci v rámci elektroinstalace RS232 či dalších standardů jako RS485 a RS422. Pro účinné řešení potíží je třeba systematicky ověřit kabeláž, napájení i správný tok dat přes sériový port.

Kontrola kabeláže a napájení

Při elektroinstalaci pro sériovou linku jak na to začíná kontrola kabeláže pečlivou vizuální prohlídkou RS-232 kabelu a spojů. Multimetr pomůže změřit napětí na vodičích a potvrdit, zda jsou signály v souladu s normou. Nesprávné zapojení nebo přerušení kabelu často způsobuje chyby přenosu a ztrátu synchronizace.

1. Ověření integrity kabelu – změřte odpor a přerušené vodiče
2. Kontrola napájení zařízení – zkontrolujte, zda je správné napětí dodáno
3. Kontrola konektorů – ujistěte se, že piny odpovídají standardu RS232

Použití terminálových programů pro testování

Terminálové programy slouží k testování přenosu dat přes sériovou linku a rychlému rozpoznání chyb přenosu. Připojením k sériovému portu lze sledovat, zda jsou data přijímána a odesílána bez ztrát nebo nesprávné synchronizace.

1. Spuštění terminálového programu – nastavte parametry sériové linky (baud rate, parita)
2. Odeslání testovací zprávy – ověřte, že se správně objeví na druhém zařízení
3. Monitorování chyb – sledujte indikátory chyb a nečitelné znaky

Tip: Nejčastější problémy a řešení při elektroinstalaci sériové linky zahrnují špatné uzemnění nebo překročení maximální délky kabelu, což vede k rušení signálu a chybám přenosu. Diagnostika proto vždy začíná měřením kabeláže a testováním dat pomocí terminálových nástrojů.

Časté dotazy

Jaké jsou základní vodiče v sériové lince RS-232 a jaké mají funkce?

Základní vodiče jsou RxD (příjem dat), TxD (vysílání dat) a GND (zem). Tyto tři vodiče umožňují asynchronní přenos dat po jednotlivých bitech.

Jaká je maximální délka kabelu pro přenos dat rychlostí 57600 baud?

Maximální délka kabelu pro rychlost 57600 baud je přibližně 5 metrů, délka klesá s rostoucí rychlostí přenosu.

Jak se správně zapojuje USB TTL převodník v elektroinstalaci sériové linky?

USB TTL převodník má čtyři vodiče: 5V (červená/růžová), GND (černá), Rx (bílá) a Tx (zelená). Je nutné překřížit Tx převodníku na Rx modulu a Rx převodníku na Tx modulu a spojit GND obou zařízení.

Jaké jsou rozdíly mezi RS-232, RS-422 a RS-485 v elektroinstalaci?

RS-232 používá asynchronní komunikaci pro krátké vzdálenosti do cca 15 m, RS-422 a RS-485 používají diferenciální signály a umožňují přenosy až do 1200 m s vyšší odolností vůči rušení.

Jak nastavit sériový port v Linuxu pro komunikaci přes RS-232?

Sériový port se konfiguruje příkazem stty, například: stty -F /dev/ttyS0 9600 cs8 -parenb -cstopb -ixon -ixoff, což nastaví rychlost 9600 baud, 8 datových bitů, bez parity a 1 stop bit.

Co je softwarová emulace sériové linky na Arduino Uno a jak se provádí?

SoftwareSerial.h je knihovna umožňující softwarovou emulaci sériové linky na Arduino Uno, standardně na pinech Rx=7 a Tx=8, s možností volby jiných pinů kromě D0 a D1.

Jak fungují AT příkazy v sériové komunikaci?

AT příkazy jsou textové příkazy odesílané přes sériovou linku k ovládání modemů nebo jiných zařízení, lze je posílat přes terminál bez nutnosti programování.

Jak diagnostikovat chyby při sériové komunikaci?

Diagnostika zahrnuje kontrolu kabeláže, měření napětí multimetrem, sledování přenosu pomocí terminálových programů a ověření správného zapojení Tx a Rx vodičů.

Jaké jsou časté chyby při elektroinstalaci sériové linky?

Mezi časté chyby patří nesprávné křížení Tx a Rx vodičů, nedostatečné uzemnění a překročení maximální délky kabelu, což může způsobit chyby v přenosu dat.

Jak ověřit funkčnost sériové linky po instalaci?

Funkčnost lze ověřit kontrolou kabeláže, použitím terminálového programu pro odesílání a přijímání dat a měřením signálů multimetrem na vodičích.

Jaký je rozdíl v zapojení vodičů mezi RS-232 a RS-485 v elektroinstalaci?

RS-232 používá 3-5 vodičů v nesymetrickém zapojení, zatímco RS-485 využívá diferenciální pár dvou vodičů pro vyšší odolnost vůči rušení.

Jaké napětí je typicky použito na signálových vodičích RS-232 v elektroinstalaci?

Signálové napětí RS-232 se pohybuje mezi -12 V a +12 V, což je standardní rozsah pro správnou funkci linky.

Jaký je správný postup pro připojení zemního vodiče v sériové lince RS-232?

Zemní vodič (GND) musí být propojen mezi zařízeními, aby se zajistila společná referenční úroveň signálu, což je klíčový krok při zapojení.

Jak se liší maximální délka kabelu při použití RS-422 oproti RS-232?

RS-422 umožňuje přenos až do 1200 metrů, zatímco RS-232 je omezen na přibližně 15 metrů pro standardní rychlosti.

Jaký je význam signálu RTS (Request To Send) v elektroinstalaci sériové linky RS-232?

RTS slouží k řízení toku dat a signalizuje druhému zařízení připravenost k přenosu, což pomáhá předcházet přetížení bufferu.
