Rozvodnice a multimediální rozvaděče tvoří základ bezpečného a přehledného rozvodu elektřiny i dat v každé stavbě. Správný výběr rozvaděče elektrického a jeho kapacity modulů zajistí spolehlivý provoz a snadnou údržbu. Montáž rozvodnice vyžaduje přesnost a dodržení technických norem, aby byla zachována bezpečnost i funkčnost systému.
🔑 Klíčové body
- Multimediální rozvaděče jsou dostupné v kapacitách od 12 do 120 modulů.
- Montážní způsoby zahrnují nástěnnou, zapuštěnou, do dutých příček a pod omítku.
- Hybridní rozvaděče kombinují elektrické a datové rozvody ve stejném zařízení.
- Standardní příslušenství tvoří DIN lišty, patch panely a konektory jako Keystone jacky.
- Výrobci ABB, HAGER a EAT nabízí rozvaděče s různými funkcemi a kapacitami pro různé instalace.
Co je rozvodnice a jaký je rozdíl mezi rozvodnicí a rozvaděčem?
Rozvodnice je montážní skříň určená primárně pro elektrické rozvody v domácnostech, komerčních i průmyslových objektech. Slouží k bezpečnému uspořádání jističů, pojistek a dalších elektrických komponentů na standardních DIN lištách, přičemž zajišťuje ochranu elektrické instalace a splnění bezpečnostních norem (například ČSN EN 61439). Multimediální rozvaděč kombinuje elektrické i datové rozvody v jednom zařízení a umožňuje centralizovanou správu nejen napájení, ale také signálů pro internet, televizi a telefonní služby.
Jaký je rozdíl mezi rozvodnicí a rozvaděčem?
Rozvodnice se specializuje výhradně na montáž a ochranu elektrických rozvodů s kapacitou modulů typicky od 12 do 120, přičemž jsou dostupné varianty pro nástěnnou, zapuštěnou montáž, do dutých příček či pod omítku. Rozvaděč elektrický zahrnuje širší funkce, včetně distribuce, řízení a ochrany elektrické energie v rámci objektu. Hybridní multimediální rozvaděče integrují elektrické i datové moduly (například modely HAGER Volta VH602NWH s kapacitou 24 modulů), což výrazně usnadňuje instalaci a správu domácí i kancelářské infrastruktury v jednom zařízení.
Montáž rozvodnice musí respektovat předepsané bezpečnostní normy, například správné umístění větracích otvorů pro zajištění cirkulace vzduchu a prevenci přehřátí zařízení. Častou chybou při instalaci bývá nedostatečný přístup k modulům nebo zanedbání větrání, což může vést k poruchám a snížení životnosti komponentů. Pro domácí instalace se hodí rozvodnice s kapacitou 12 až 36 modulů a jednoduchou nástěnnou montáží, zatímco rozsáhlejší komerční projekty vyžadují větší rozvaděče s kapacitou přes 60 modulů a možností hybridního zapojení.
Tip: Při výběru multimediální rozvodnice na omítku doporučuji zvolit modely s perforovanými plechovými dvířky a integrovanými větracími otvory, například EAT KLV-48UPM-F, které zajistí dostatečné chlazení a ochranu zařízení.
Typy rozvodnic a multimediálních rozvaděčů a jejich kapacity
Rozvodnice a multimediální rozvaděče se liší nejen kapacitou modulů, ale také způsobem montáže, který ovlivňuje jejich použití v konkrétním prostoru. Správný výběr závisí na požadavcích elektrické instalace a dostupném místě pro umístění rozvodnice nebo rozvaděče.
Jaké jsou hlavní typy rozvodnic podle kapacity a montáže?
Rozvodnice mají kapacitu modulů od 12 do 120, přičemž běžné velikosti jsou 12, 24, 36 a až 120 modulů. Tyto moduly slouží pro jističe, pojistky nebo multimediální prvky. Montážní způsoby rozvodnic zahrnují nástěnnou, zapuštěnou, instalaci do dutých příček a montáž pod omítku. Výrobci jako ABB, HAGER a EAT nabízejí varianty přizpůsobené těmto montážním typům. Například hybridní rozvaděče kombinují prvky pro elektriku i multimédia a často obsahují DIN lišty pro přehledné upevnění modulů.
| Typ montáže | Kapacita modulů | Příklad modelu | Výrobce |
|---|---|---|---|
| Nástěnná | 12-36 | ABB UK624MB | ABB |
| Zapuštěná | 24-60 | HAGER Volta VU603NWH | HAGER |
| Do dutých příček | 12-48 | EATON Multimediální | EATON |
| Pod omítku | 12-36 | EATON Rozvodnice | EATON |
Jak vybrat vhodnou rozvodnici pro domácnost?
Volba rozvodnice závisí na plánovaném počtu modulů a způsobu montáže, který odpovídá dispozici bytu či domu. Pro menší domácnosti jsou vhodné rozvodnice s kapacitou kolem 12 až 24 modulů, často s nástěnnou montáží jako ABB UK624MB. Větší byty či rodinné domy mohou vyžadovat zapuštěné rozvodnice s kapacitou 36 modulů a více, například HAGER Volta VU603NWH. Výrobci kladou důraz na bezpečnostní normy rozvaděčů a umožňují snadnou montáž s přístupem k DIN lištám. Pro multimediální instalace se hodí hybridní rozvaděče, které kombinují elektrické i datové prvky v jednom zařízení.
Tip: Při montáži rozvodnice do dutých příček je třeba dbát na správnou hloubku a pevnost stěny, aby se předešlo poškození a zajištění bezpečnosti instalace.
Montážní způsoby rozvodnic a multimediálních rozvaděčů
Montáž rozvodnic a multimediálních rozvaděčů se liší podle typu konstrukce a požadavků na umístění. V praxi se nejčastěji setkáte s nástěnnou, zapuštěnou montáží a instalací do dutých příček či pod omítku. Každý způsob vyžaduje specifický postup a výběr vhodného modelu, například HAGER Volta VU603NWH s kapacitou 36 modulů a zapuštěnou montáží, nebo ielektra.cz KLV určený k instalaci pod omítku.
Nástěnná montáž multimediálních rozvodnic
Nástěnná montáž patří k nejjednodušším způsobům instalace multimediálních rozvodnic. Tento typ je vhodný zejména pro rozvaděče elektrické s nižší kapacitou modulů, kdy není možné nebo žádoucí zasahovat do zdiva. Modely určené pro nástěnnou montáž umožňují snadný přístup k DIN lištám a pohodlnou správu kabeláže.
Zapuštěná montáž a její specifika
Zapuštěná montáž vyžaduje vytvoření otvoru v zdi a umožňuje instalaci rozvodnice tak, aby byla její přední část v úrovni stěny. Příklad představuje HAGER Volta VU603NWH, který nabízí kapacitu 36 modulů a čistý vzhled. Tento způsob montáže šetří prostor a zvyšuje bezpečnost díky lepšímu krytí rozvaděče.
Montáž do dutých příček a pod omítku
Montáž do dutých příček a pod omítku je vhodná pro moderní stavby s lehkými příčkami, kde je potřeba diskrétní umístění rozvodnice. Model ielektra.cz KLV je navržen speciálně pro instalaci pod omítku a nabízí spolehlivou ochranu kabeláže i modulů. Instalace vyžaduje pečlivé vymezení prostoru a dodržení bezpečnostních norem.
- Výběr typu rozvodnice – zvažte kapacitu modulů a montážní typ podle konstrukce zdi.
- Příprava montážního otvoru – přesné vyřezání nebo vybourání podle rozměrů rozvodnice.
- Upevnění rozvodnice – zajištění pomocí šroubů, hmoždinek nebo klipů vhodných pro daný materiál.
- Zapojení kabeláže – instalace do DIN lišt a kontrola správného připojení.
- Dokončení montáže – připevnění krytu, kontrola větracích otvorů a funkčnosti.

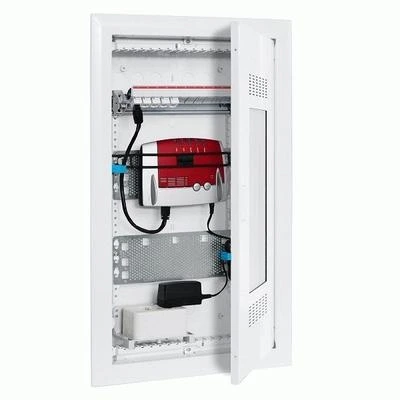

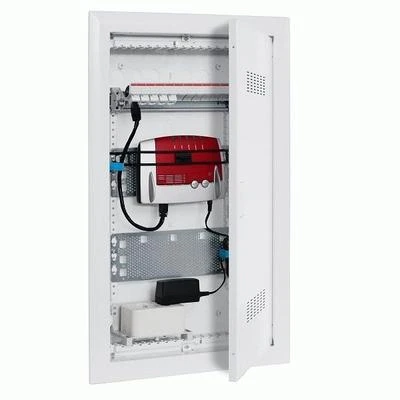

Konstrukční prvky a funkce multimediálních rozvaděčů
Multimediální rozvaděče představují specializovaný typ rozvodnice elektrické, který kombinuje klasické funkce s moderními technologiemi pro správu domácích sítí a médií. Hlavní konstrukční prvky zahrnují plechová nebo plastová dvířka rozvaděče, která často disponují perforacemi pro lepší větrání. Větrací otvory jsou nezbytné pro odvod tepla vznikajícího v kapacitě modulů a dalších komponentách uvnitř rozvaděče.
Součástí moderních multimediálních rozvaděčů je také WiFi podpora, jež umožňuje sledování a řízení zařízení na dálku. Příkladem takových modelů jsou ABB UK62x a ielektra.cz CA26VMW, které splňují požadavky na specifikace multimediální rozvodnice nástěnné instalace s dostatečnou kapacitou modulů a možností integrace hybridního rozvaděče.
- Plechová nebo plastová dvířka s perforací pro větrání
- Větrací otvory pro efektivní odvod tepla
- WiFi podpora pro dálkový monitoring a správu
- Kapacita modulů odpovídající potřebám domácnosti
- Konstrukce kompatibilní s DIN lištami pro snadnou montáž rozvodnice
Jaký je rozdíl mezi rozvodnicí a rozvaděčem
Zatímco rozvodnice slouží k rozdělení elektrických obvodů, rozvaděč elektrický obsahuje navíc jističe a ochranné prvky pro bezpečný provoz. Multimediální rozvaděče proto kombinují funkce obou a navíc integrují prvky pro multimediální signály, což je důležité při výběru a montáži rozvodnice v domácnostech.
Hybridní multimediální rozvaděče: kombinace elektrických a datových rozvodů
Hybridní multimediální rozvaděče představují moderní řešení, které kombinuje elektrické rozvody a datové rozvody v jednom zařízení. Tento typ rozvaděče umožňuje efektivní správu jak elektrických obvodů, tak multimediálních kabeláží, což usnadňuje montáž rozvodnice a šetří místo v bytových i komerčních instalacích. Typickým představitelem jsou modely z řady HAGER Volta, například VU602NWH a VH603NWH, které nabízí kapacitu 24 až 36 modulů na DIN liště.
Dvířka rozvaděče se vyrábějí v plechovém nebo plastovém provedení, což umožňuje přizpůsobení vzhledu i požadavkům na bezpečnost. Hlavní rozdíl mezi rozvodnicí pro elektriku a multimediálním rozvaděčem spočívá v jejich funkčním zaměření: zatímco elektrický rozvaděč slouží výhradně k ochraně a distribuci elektrické energie, multimediální rozvaděč zahrnuje i správu datových kabelů a komponent.
Přehled modelů hybridních rozvaděčů HAGER Volta
| Model | Kapacita modulů | Typ dvířek | Vhodné použití |
|---|---|---|---|
| VU602NWH | 24 modulů | Plechová | Bytové a menší komerční instalace |
| VH603NWH | 36 modulů | Plastová | Větší instalace s datovými rozvody |
| VU603NWH | 36 modulů | Plechová | Kombinované elektrické a multimediální rozvody |
Tip: Při montáži hybridní rozvodnice je vhodné dbát na správné umístění multimediální rozvodnice tak, aby byl zajištěn snadný přístup k modulům a dostatečné větrací otvory pro chlazení zařízení.
Standardní příslušenství a modulární systémy pro rozvodnice
Standardní příslušenství rozvodnic zahrnuje klíčové komponenty, které umožňují efektivní montáž a organizaci modulů. Mezi základní prvky patří DIN lišty, na které se upevňují jističe a další moduly. Patch panely a Keystone jacky slouží k uspořádání datových a telekomunikačních kabelů, což je nezbytné zejména u multimediálních rozvodnic. Montážní konzoly pak umožňují pevné a bezpečné uchycení celé rozvodnice v prostoru.
Populární výrobky jako HAGER VZ02MM nabízejí modulární systém s kapacitou až několika desítek modulů, což oceníte při výběru rozvodné skříně na jističe do bytu. ABB ZX29 představuje další příklad kvalitního příslušenství s vysokou kompatibilitou.
- DIN lišty – univerzální nosiče pro moduly
- Patch panel – centrální propojení datových kabelů
- Keystone jack – modulární konektory pro různé typy kabelů
- Montážní konzola – stabilní upevnění rozvodnice
Jaký je rozdíl mezi rozvodnicí pro elektriku a multimediální rozvaděčem
Rozvodnice pro elektriku obsahují hlavně jističe a ochranné prvky, zatímco multimediální rozvaděče se zaměřují na datové a komunikační rozvody s příslušenstvím jako patch panely a Keystone jacky. Při montáži rozvodnice je nutné zohlednit kapacitu modulů a správné umístění dle bezpečnostních norem.
Doporučení pro ventilaci a správu teploty v rozvodnicích
Ventilace rozvodnice a správa teploty jsou zásadní pro bezpečný provoz a dlouhodobou spolehlivost elektrických i multimediálních rozvaděčů. Větrací otvory ve skříni nebo perforovaná plechová či plastová dvířka zajišťují cirkulaci vzduchu, která udržuje teplotu uvnitř rozvaděče pod 40 °C. Překročení této hranice zvyšuje riziko poruch modulů a zkracuje jejich životnost, zejména u zařízení s kapacitou nad 24 modulů. Správná montáž v souladu s bezpečnostními normami minimalizuje riziko přehřátí a optimalizuje provozní podmínky i u hybridních rozvaděčů kombinujících elektrické a datové rozvody na standardních DIN lištách.
Jaké jsou bezpečnostní normy pro umístění rozvaděče v domácnosti
- Umístěte rozvaděč na přístupné místo s minimální vzdáleností 10 cm od okolních stěn pro zajištění dostatečné cirkulace vzduchu
- Nepokládejte rozvodnici v blízkosti zdrojů tepla (např. radiátory) ani do prostor s vysokou vlhkostí, aby nedošlo k tepelnému a vlhkostnímu namáhání modulů
- Zajistěte větrací otvory nebo použijte rozvaděče s perforovanými dvířky, zejména u modelů s kapacitou nad 36 modulů, kde je odvod tepla kritický
- Při montáži rozvodnice pod omítku doporučuji instalovat větrací mřížky nebo kanály pro zajištění přívodu a odvodu vzduchu
- U multimediálních rozvodnic vybírejte modely s integrovanou ventilací, například řady HAGER Volta s perforovanými plechovými dvířky, které umožňují efektivní odvod tepla a zároveň splňují bezpečnostní normy
Tip: Častou chybou je instalace rozvaděče do uzavřených skříní bez větracích otvorů, což vede k přehřívání a následnému selhání modulů. Vyvarujte se umístění do prostor bez cirkulace vzduchu, například za dveře nebo do šaten.
Odborná rada: Ventilace je nezbytná především u rozvaděčů s kapacitou nad 24 modulů a u hybridních modelů, které kombinují elektrické a multimediální prvky. Pro menší rozvodnice do 12 modulů může být dostatečná základní perforace dvířek, u větších instalací však doporučuji aktivní větrací prvky nebo větrací otvory s filtrem proti prachu.
Výrobci a modelové řady dostupné na českém trhu
Na českém trhu dominují výrobci ABB, HAGER a EAT, kteří nabízejí širokou škálu modelových řad rozvodnic a multimediálních rozvaděčů. ABB představuje například model UK624MB, který je vhodný pro montáž rozvodnice pod omítku s kapacitou až 24 modulů na DIN lištách. HAGER nabízí řadu Volta, ceněnou pro její variabilitu a přehledné uspořádání, ideální pro hybridní rozvaděče kombinující elektrické a multimediální funkce. EAT je známý rozvodnicí KLV, která se vyznačuje robustním provedením a snadnou instalací na omítku.
Výhody multimediálních rozvodnic EATON spočívají v integraci prostor pro datové a elektrické rozvody v jednom zařízení, což usnadňuje montáž i pozdější servis.
| Výrobce | Modelová řada | Kapacita modulů | Typ instalace | Specifikace |
|---|---|---|---|---|
| ABB | UK624MB | 24 | Pod omítku | DIN lišty, plastový kryt |
| HAGER | Volta | 12-36 | Pod omítku / Nástěnná | Hybridní rozvaděč, variabilní konfigurace |
| EAT | KLV | 18-36 | Nástěnná | Robustní provedení, multimediální rozvodnice |
Jaký je rozdíl mezi rozvodnicí a rozvaděčem
Rozvodnice slouží jako krytá skříň pro uspořádání a ochranu jističů a modulů, zatímco rozvaděč elektrický zahrnuje i aktivní prvky řízení a distribuce elektřiny. Volba správné rozvodnice je základem pro bezpečnou a efektivní montáž rozvaděče.
Kde a jak umístit multimediální rozvodnici
Multimediální rozvodnice se obvykle umisťuje v blízkosti vstupu datových a elektrických rozvodů, často v technických místnostech nebo chodbách. Při instalaci na omítku je nutné zajistit pevné upevnění a dostatečnou kapacitu modulů pro budoucí rozšíření.
FAQ: Časté dotazy k rozvodnicím a multimediálním rozvaděčům
Otázka: Jaký je rozdíl mezi rozvodnicí a rozvaděčem?
Rozvodnice je skříň určená pro rozvod elektrické energie, zatímco multimediální rozvaděč kombinuje elektrické i datové rozvody v jednom zařízení, často s kapacitou od 12 do 120 modulů.
Otázka: Co je rozvodnice a jak se liší od rozvaděče?
Rozvodnice slouží hlavně k ochraně a rozdělení elektrického proudu, rozvaděč zahrnuje navíc prvky pro datové rozvody a spravuje více funkcí v domácnosti nebo kanceláři.
Otázka: Jaké jsou hlavní typy rozvodnic?
Nástěnné, zapuštěné, do dutých příček a pod omítku, s kapacitou modulů od 12 do 120 podle velikosti projektu a požadavků instalace.
Otázka: Co znamená kapacita modulů u rozvodnic?
Kapacita modulů udává počet standardních pozic na DIN liště pro jističe a další moduly, například 12, 24, 48 až 120 pozic.
Otázka: Jak se instaluje rozvodnice pod omítku?
Montáž vyžaduje výklenek v zdi, pevné uchycení rozvodnice a následné zapravení, přičemž je třeba dodržet pravidla pro přístup a větrání.
Otázka: Jaká norma upravuje umístění rozvaděče v bytě?
ČSN 33 2000 stanovuje umístění rozvaděče mimo vlhká místa, obvykle ve výšce 130-150 cm nad podlahou, snadno přístupné pro obsluhu.
Otázka: Kde a jak umístit multimediální rozvodnici?
Multimediální rozvodnici umístěte na suché, dobře větrané místo s dostatečným přístupem, často v technické místnosti nebo blízko datových vedení.
Otázka: Jaký je rozdíl mezi rozvodnicí pro elektriku a multimediální rozvaděčem?
Elektrická rozvodnice obsahuje hlavně jističe a ochranné prvky, multimediální rozvaděč je rozšířen o datové porty, patch panely a další prvky pro multimédia.
Otázka: Jak zajistit správnou ventilaci rozvodnice?
Použijte perforovaná dvířka nebo větrací otvory, instalujte rozvodnici mimo zdroje tepla a dodržujte max. teplotu do 40 °C.
Otázka: Jaké příslušenství je běžné pro multimediální rozvaděče?
DIN lišty, patch panely, Keystone jacky a montážní konzoly, které umožňují přehlednou a funkční instalaci modulů.
Otázka: Jak vybrat rozvodnou skříň na jističe do bytu?
Zvolte podle počtu potřebných modulů, typu montáže a požadavků na ventilaci; doporučené značky jsou ABB, HAGER a EATON.
Otázka: Jaké chyby se často dělají při montáži rozvaděčů?
Nesprávné upevnění, podcenění ventilace a špatné plánování kapacity modulů vedou k problémům s funkčností a bezpečností.
Otázka: Jaké jsou výhody multimediálních rozvodnic EATON?
Nabízí vysokou kapacitu až 120 modulů, robustní konstrukci a možnost kombinace elektrických i datových rozvodů.
Otázka: Jaké jsou standardní rozměry rozvodnic pod omítku?
Typické jsou skříně s kapacitou 14 až 48 modulů, například ETI ERP18-4-2V MEDIA, vhodné pro bytové instalace.
Otázka: Jak správně navrhnout rozvodnici pro multimédia?
Zvažte počet modulů, typ montáže, větrání a kompatibilitu s kabeláží CAT5e nebo CAT6 pro bezproblémový provoz.
