Maximální zatížení elektrického jističe určuje, jakou proudovou hodnotu může bezpečně přenést bez rizika přetížení nebo požáru. Správný výpočet jističe a jeho dimenzování podle typu elektroinstalace zajistí spolehlivou ochranu domácnosti i průmyslových zařízení. Bezpečnost elektroinstalace závisí právě na přesném nastavení těchto parametrů.
📝 Hlavní myšlenky
- Hlavní jistič 25 A odpovídá příkonu přibližně 5,75 kW u jednofázového rozvodu.
- Pro třífázový jistič 3×25 A je maximální příkon kolem 17 kW.
- Dlouhodobé zatížení by mělo být maximálně 80 % jmenovitého proudu jističe.
- Typy jističů B, C a D mají odlišné charakteristiky a vhodnost použití.
- Výměnu jističe musí provést kvalifikovaný elektrikář, aby byla zachována bezpečnost.
Co je elektrický jistič a jak funguje jeho zatížení
Elektrický jistič je klíčovým prvkem bezpečnosti elektroinstalace, který chrání vedení před přetížením a zkratem tím, že přeruší dodávku proudu při překročení jeho maximálního zatížení. Proud, který jistič snímá, se měří v ampérech (A) a jeho hodnota určuje, kdy dojde k vypnutí pro zabránění poškození zařízení nebo požáru. Maximální zatížení jističe závisí na jeho typu a jmenovité hodnotě – například jistič 16A bezpečně snese proud do 16 ampérů, zatímco jistič 25A umožňuje vyšší zatížení vhodné pro silnější spotřebiče či části rozvodné sítě.
Správný výpočet jističe zohledňuje maximální proudové zatížení zařízení a charakteristiky rozvodné sítě, včetně případného nerovnoměrného zatížení fází u třífázových jističů. Typické chyby při dimenzování jističe zahrnují jeho podhodnocení, což vede k častému vypínání, nebo naopak nadhodnocení, které ohrožuje bezpečnost. Pro domácí elektroinstalaci platí, že běžné jističe 10A, 16A a 25A mají jasně definované limity, které je třeba respektovat, aby byla zachována ochrana i funkčnost.
Jak správně dimenzovat jistič podle maximálního zatížení
Dimenzování jističe vychází z maximálního proudu, který může zařízení trvale odebírat, přičemž je třeba ponechat rezervu 20-25 % proti jmenovitému proudu jističe. To zajistí spolehlivou ochranu proti přetížení i nadproudům vznikajícím při startu motorů nebo jiných spotřebičů s vyšším rozběhovým proudem.
Jak spočítat maximální zatížení jističe
Maximální zatížení elektrického jističe se určuje podle napětí a proudu, které jistič umožňuje bezpečně přenášet. Pro správné dimenzování je potřeba zohlednit i dlouhodobé zatížení a účiník zařízení připojených na jistič. Následující postupy vysvětlují výpočet pro jednofázové i třífázové jističe.
Jak vypočítat maximální zatížení jednofázového jističe
Maximální příkon (P) jednofázového jističe vypočítáte podle vzorce P = 230 × I, kde 230 V představuje standardní napětí v české domácnosti a I je proud v ampérech (A). Například jistič 16 A umožňuje maximální výkon 3680 W (16 × 230). Pro bezpečný provoz by dlouhodobé zatížení nemělo překročit 80 % jmenovitého proudu, což u jističe 16 A znamená maximálně 12,8 A.
- Určete jmenovitý proud jističe (např. 16 A).
- Vypočítejte maximální výkon P = 230 V × I.
- Vypočítejte doporučené dlouhodobé zatížení jako 80 % jmenovitého proudu.
- Přihlédněte k účiníku motorových zařízení, obvykle 0,8-0,95, a upravte příkon koeficientem (např. 0,9).
Tip: Častou chybou je ignorování účiníku, což vede k přetížení jističe i při zdánlivě správném výpočtu. Pro více informací doporučuji zdroj DTest.cz, který vysvětluje, jak vybrat jistič a co znamenají jeho hodnoty.
Výpočet maximálního zatížení třífázového jističe
U třífázového jističe se maximální zatížení počítá podle vzorce P = 3 × 230 × I, protože každá fáze má napětí 230 V. Například třífázový jistič 3×25 A umožňuje maximální výkon 17 250 W (3 × 230 × 25). Stejně jako u jednofázového jističe se doporučuje dlouhodobé zatížení nepřekračovat 80 % jmenovitého proudu.
- Zjistěte jmenovitý proud třífázového jističe (např. 25 A).
- Vypočítejte maximální výkon P = 3 × 230 V × I.
- Vypočítejte 80 % jmenovitého proudu pro bezpečnou dlouhodobou zátěž.
- U motorových spotřebičů připočítejte korekci podle účiníku (0,8-0,9).
Pro koho se to hodí: Tento výpočet je vhodný pro domácí i průmyslové instalace s třífázovým napájením. Naopak pro malé jednofázové spotřebiče není třeba použít třífázový jistič, protože by to vedlo k neefektivnímu dimenzování a vyšším nákladům.
Správný výpočet maximálního zatížení jističe je klíčový pro bezpečnost elektroinstalace a ochranu zařízení před přetížením. Jak zjistit správné zatížení elektrického jističe vám objasní také odborné zdroje jako DTest.cz.
Více informací k tématu najdete v oficiálním zdroji: dTest.
Doporučené hodnoty jističů podle typu objektu a spotřebičů
Maximální zatížení jističe a jeho správný výběr závisí na typu objektu a spotřebičů, které se v něm používají. Pro každý typ elektroinstalace platí doporučené hodnoty, které zajišťují bezpečnost a funkčnost bez nadměrného rizika přetížení.
Doporučené hodnoty jističů pro různé typy objektů
Pro byty bez elektrického vytápění se běžně volí jednofázový jistič 25 A, který pokryje standardní příkon spotřebičů v rozsahu až 5,5 kW. Takové řešení odpovídá doporučenému maximálnímu zatížení 16A a 20A jističe v bytě, které bývají často dimenzovány pro menší odběry. Rodinné domy s elektrickým vytápěním vyžadují třífázový jistič 3×25 A, který umožňuje připojit spotřebiče s celkovým příkonem až 17 kW a zajistit tak dostatečný rezervní výkon i pro topné systémy. Pro elektromobily se často používá třífázový jistič 3×16 A, který umožňuje nabíjení výkonem zhruba 11 kW – toto zatížení odpovídá běžným nabíjecím stanicím domácího typu.
| Typ jističe | Příkon (kW) | Vhodné použití |
|---|---|---|
| Jednofázový 25 A | cca 5,5 | Byty bez elektrického vytápění |
| Třífázový 3×25 A | cca 17 | Rodinné domy s elektrickým topením |
| Třífázový 3×16 A | cca 11 | Elektromobil – domácí nabíjení |
Tip: Při výpočtu jističe je třeba zohlednit nejen jmenovité, ale i maximální zatížení jističe, aby nedocházelo k častému vypínání z důvodu přetížení. Typické chyby zahrnují poddimenzování jističe u rodinných domů, což může ohrozit bezpečnost elektroinstalace.
Otázka: Jaké jsou limity zatížení pro jistič 10A, 16A a 25A?
Limity zatížení odpovídají přibližně příkonům 2,2 kW (10A), 3,5 kW (16A) a 5,5 kW (25A) u jednofázových jističů, přičemž je nutné vždy přihlédnout k charakteru spotřebičů a době trvání zatížení.
Otázka: Jak spočítat maximální proud pro jistič 32A?
Maximální proud pro jistič 32A odpovídá 32 ampérům při jmenovitém napětí, což znamená příkon přibližně 7 kW u jednofázové instalace. Výpočet zahrnuje i faktor bezpečnosti a charakter zátěže.
Typy jističů a jejich vliv na maximální zatížení
Typy jističů ovlivňují nejen jejich maximální zatížení, ale také způsob ochrany elektroinstalace a zařízení. Volba správného typu jističe je základním krokem pro bezpečnost a spolehlivý provoz. Následující podkapitoly přiblíží charakteristiky nejčastějších typů B, C a D a jejich vhodnost pro různé aplikace.
Charakteristika typů jističů B, C a D
Jistič typ B se používá převážně v domácích světelných okruzích, kde jsou náběhové proudy nízké. Jeho citlivost na přetížení a zkrat zajišťuje ochranu běžných spotřebičů a osvětlení. Maximální zatížení jističe 16A nebo 20A v bytě se často volí právě s typem B, aby se předešlo zbytečnému vypínání při běžném provozu.
Jistič typ C je univerzálnější, hodí se pro okruhy s vyššími náběhovými proudy, například u domácích zásuvek nebo menších motorových zařízení. Typ C zvládne krátkodobé proudové špičky bez vypnutí, což umožňuje bezpečný provoz spotřebičů s mírně vyšším startovacím proudem. Tento jistič bývá často používán jako jistič 25A v domácí elektroinstalaci.
Jistič typ D je určen pro náročnější aplikace, zejména pro motory a stroje s těžkými rozběhy. Díky vyšší toleranci vůči náběhovým proudům chrání zařízení před neoprávněným vypnutím, přitom reaguje dostatečně rychle na skutečné zkratové proudy. Pro třífázový jistič s proudem 3x25A je typ D nejčastější volbou v průmyslových provozech.
- Jistič typ B – vhodný pro domácí světelné okruhy s nízkými náběhovými proudy
- Jistič typ C – univerzální použití, zvládá vyšší náběhové proudy
- Jistič typ D – určen pro motory a stroje s těžkými rozběhy, vyšší tolerance startovacích proudů
Tip: Při výpočtu jističe vždy zohledněte charakteristiku, protože nesprávný typ jističe může vést k častému vypínání nebo naopak nedostatečné ochraně a přetížení elektroinstalace.

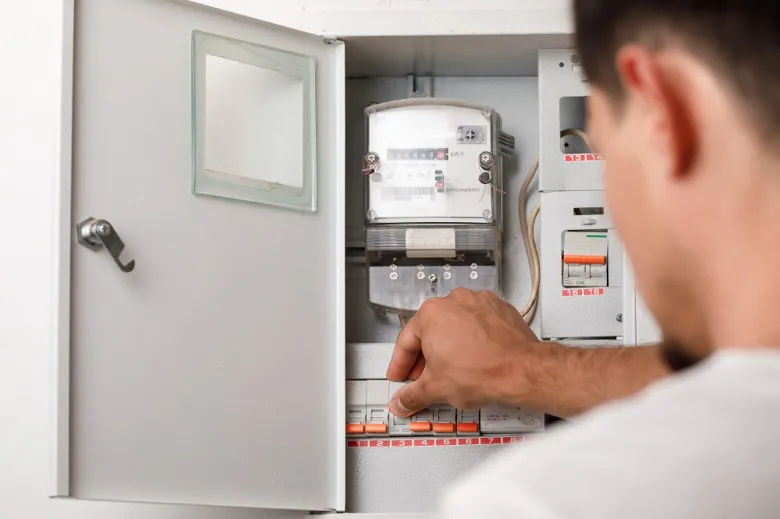

Postup výměny jističe a požadavky na elektrikáře
Výměnu elektrického jističe smí provádět pouze kvalifikovaný elektrikář nebo revizní technik. Ti mají oprávnění nejen zajistit správnou montáž, ale také vyřídit veškeré formality s distributorem elektřiny, což je nezbytné pro bezpečnost elektroinstalace a dodržení legislativních předpisů. Výměnu jističe doporučuji zvážit zejména při častém vypínání jističe, které může signalizovat nesoulad mezi skutečným zatížením a parametry stávajícího zařízení.
Postup výměny jističe
- Posouzení stavu – elektrikář prověří stávající jistič a určí potřebu výměny podle maximálního zatížení jističe a typu instalace.
- Výběr vhodného jističe – podle výpočtu jističe zvolí jistič odpovídající hodnotám, například jistič 25A nebo třífázový jistič pro větší odběr.
- Odpojení napájení – bezpečně odpojí elektrický přívod, aby nedošlo k úrazu.
- Odstranění starého jističe – demontuje původní jistič bez poškození rozvodné skříně.
- Instalace nového jističe – namontuje nový jistič a připojí vodiče podle schématu.
- Kontrola a testování – provede funkční zkoušku a ověří správnost instalace.
- Vyřízení formalit – zajistí dokumentaci a hlášení u distributora elektřiny.
Tip: Na co si dát pozor – běžná chyba je poddimenzování jističe, což vede k opakovanému vypínání; správný výpočet maximálního zatížení jističe pomůže zamezit poruchám a zvýší bezpečnost.
Pro koho se výměna hodí: domácnosti s rostoucí spotřebou nebo při modernizaci elektroinstalace. Pro koho NE: pokud jistič odpovídá doporučenému maximálnímu zatížení 16A či 20A a nevypíná se častěji než podle normy.
Vliv prostředí a teploty na maximální zatížení jističe
Vysoká teplota prostředí výrazně snižuje maximální zatížení jističe, protože teplo zhoršuje jeho odolnost a zvyšuje riziko přehřátí. Například jistič 25A v domácí elektroinstalaci může bezpečně nést svůj proud jen v optimálních podmínkách, při zvýšení teploty nad 30 °C je třeba počítat s poklesem zatížitelnosti až o 10-20 %. Suché počasí navíc zvyšuje riziko přehřátí, protože nižší vlhkost snižuje schopnost chlazení elektroinstalace, což může snížit bezpečnost celého systému.
Doporučené maximální zatížení 16A a 20A jističe v bytě
Pro jističe s hodnotou 16A a 20A v běžných bytových podmínkách platí maximální proudové zatížení podle výrobce, avšak při vyšších teplotách je nutné vzít v úvahu korekční faktory. To znamená, že výpočet jističe musí zahrnovat i vliv prostředí, aby se zabránilo častým výpadkům a zajistila se bezpečnost elektroinstalace.
Tip: Při dimenzování jističe vždy zohledněte teplotu okolí a typ prostředí, kde je jistič instalován. V horkých a suchých prostorách doporučuji volit jistič s vyšší rezervou, aby nedocházelo k přehřívání a následnému vypínání.
Specifika dimenzování jističů pro elektromobilitu a obnovitelné zdroje
Pro bezpečný a efektivní provoz elektromobilů je klíčové správné dimenzování jističů. Nejčastěji se používá třífázový jistič 3×16 A, který umožňuje nabíjení s výkonem přibližně 11 kW. Tento typ jističe zajistí, že maximální zatížení jističe nepřekročí doporučené limity, což je zásadní pro ochranu elektroinstalace a její dlouhodobou spolehlivost.
Obnovitelné zdroje, jako jsou fotovoltaické panely, vyžadují speciální přístup k dimenzování jističů. Je nutné zohlednit nerovnoměrné zatížení fází a možné zpětné proudy, které mohou ovlivnit bezpečnost elektroinstalace. Výpočet jističe zde zahrnuje nejen běžné typy jističů, ale i digitální jističe s funkcemi pro monitoring a řízení zátěže.
- Pro elektromobilitu se doporučuje používat třífázové jističe s hodnotou 16 A pro rovnoměrné rozložení zátěže
- U obnovitelných zdrojů je potřeba dimenzovat jističe podle maximálního výkonu a účiníku zařízení
- Častá chyba: nevhodný výběr jističe bez zohlednění charakteru zatížení může vést k častým vypínáním nebo ohrožení bezpečnosti
- Pro domácí instalace s jističem 25 A je nutné pečlivě posoudit celkové zatížení, aby nedošlo k přetížení hlavního obvodu
Jak spočítat maximální proud pro jistič 32A
Maximální proud pro jistič 32 A odpovídá hodnotě 32 ampérů, což je jmenovitý proud. Při výpočtu zatížení je však nutné zahrnout i provozní rezervu a charakter spotřebičů, zejména u motorových zařízení či nabíjecích stanic elektromobilů, aby nedocházelo k překročení maximálního zatížení jističe a tím k jeho nežádoucímu vypínání.
Dopady nerovnoměrného zatížení fází na životnost a bezpečnost jističe
Nerovnoměrné zatížení fází v třífázové elektroinstalaci výrazně ovlivňuje maximální zatížení jističe i jeho životnost. Pokud jedna fáze nese podstatně větší zátěž než ostatní, může dojít k předčasnému opotřebení jističe a zvýšenému riziku přehřátí vedení. To omezuje maximální proudové zatížení jističe, protože ochranné prvky reagují na nerovnováhu a mohou spínat i při nižším celkovém zatížení. Pro bezpečnost elektroinstalace je proto nezbytné rovnoměrně rozložit spotřebu mezi všechny fáze.
Při výpočtu maximálního zatížení jističe je nutné zohlednit nejen jmenovitý proud, ale i skutečné rozložení zátěže. Například doporučené maximální zatížení 16A a 20A jističe v bytě platí jen při rovnoměrném zatěžování fází. Nerovnoměrnost může vést k častým vypínáním a zkrácení životnosti jističe 25A i jiných typů jističů.
Tip: Při instalaci třífázového jističe pravidelně kontrolujte vyváženost zátěže fází. Nerovnoměrné zatížení je častá chyba, která může zbytečně snižovat bezpečnost a spolehlivost celé elektroinstalace.
Moderní technologie jističů s digitálním monitoringem
Digitální jističe představují pokročilou technologii, která umožňuje přesné měření a sledování zatížení v reálném čase s rozlišením na ampéry a kilowatty. Integrovaný monitoring zajišťuje okamžitou detekci přetížení, což výrazně snižuje riziko neplánovaných výpadků a poškození elektroinstalace. Například u jističe 25 A lze díky digitálnímu měření sledovat aktuální proud a vyhodnocovat, zda zatížení nepřekračuje doporučených 80 % jmenovité hodnoty, tedy přibližně 20 A, což odpovídá cca 4,6 kW příkonu při jednofázovém zapojení.
Digitální jističe často obsahují funkci dálkového ovládání, která umožňuje vzdálené zapnutí či vypnutí obvodu přes mobilní aplikaci nebo řídicí systém. Tato vlastnost je zvlášť užitečná při správě domácích wallboxů pro elektromobily, kde třífázový nabíjecí proud 3×16 A (cca 11 kW) lze bezpečně řídit a optimalizovat podle aktuální spotřeby. Dálkové ovládání také umožňuje rychlou reakci na nerovnoměrné zatížení fází, které by mohlo omezit maximální odběr i při správně dimenzovaném jističe.
Digitální technologie navíc podporují detailní analýzu spotřeby energie, což pomáhá při výpočtu a dimenzování jističů podle reálných provozních podmínek. U třífázového jističe 3×25 A (cca 17 kW) lze díky přesným datům efektivně plánovat zatížení s přihlédnutím k účiníku zařízení (typicky 0,8-0,9), což zvyšuje bezpečnost a prodlužuje životnost elektroinstalace.
- Přesné sledování zatížení v ampérech a kilowattech s okamžitou detekcí přetížení
- Vzdálené ovládání zapnutí a vypnutí obvodů pro rychlou reakci na změny v síti
- Podpora optimalizace zatížení třífázových jističů a řízení nabíjení elektromobilů
- Umožnění vyhodnocení rozdílu mezi jmenovitým a maximálním zatížením pro bezpečný provoz
Tip: Při instalaci digitálního jističe vždy ověřte kompatibilitu s inteligentními prvky elektroinstalace, jako jsou časová relé nebo přednostní relé, aby bylo možné plně využít funkce monitoringu a dálkového řízení.
Časté dotazy (FAQ) k maximálnímu zatížení jističe
Otázka: Jaké je maximální zatížení elektrického jističe 16A?
Maximální zatížení jednofázového jističe 16 A odpovídá příkonu přibližně 3,68 kW. Pro dlouhodobý provoz se doporučuje zatížení do 80 % jmenovitého proudu, tedy kolem 2,9 kW, aby byla zachována bezpečnost elektroinstalace.
Otázka: Jaké je maximální proudové zatížení jističe 20A?
Maximální proudové zatížení jističe 20 A je zhruba 4,6 kW při napětí 230 V. Pro trvalé zatížení se však doporučuje nepřekračovat 80 %, což je asi 3,7 kW, aby nedocházelo k přetížení a nevypínání jističe.
Otázka: Kolik ampérů vydrží jistič 10A bez vypnutí?
Jistič 10 A vydrží dlouhodobě bezpečně zatížení kolem 8 A, tedy 80 % jmenovitého proudu. Překročení tohoto limitu může vést k častému vypínání a zkrácení životnosti.
Otázka: Jaké je maximální zatížení 25A jističe v domácí elektroinstalaci?
Maximální zatížení jističe 25 A odpovídá přibližně 5,75 kW, dlouhodobé doporučené zatížení je pak kolem 4,6 kW (80 % jmenovitého proudu).
Otázka: Jak zjistit správné zatížení elektrického jističe?
Správné zatížení jističe se stanoví výpočtem podle vzorce P = U × I, kde U je napětí (230 V pro jednofázovou síť) a I je jmenovitý proud jističe. Doporučuje se zatížení do 80 % jmenovitého proudu pro bezpečnost a spolehlivost.
Otázka: Jak spočítat maximální zatížení jističe?
Maximální zatížení se vypočítá jako součin napětí a proudu jističe. Například u jednofázové sítě s napětím 230 V a jističem 16 A je maximální zatížení 230 V × 16 A = 3 680 W.
Otázka: Jak dlouho může být jistič zatížen maximálním proudem?
Jistič není určen pro trvalé zatížení maximálním proudem, dlouhodobě by neměl být zatěžován přes 80 % jmenovitého proudu, aby se předešlo přehřívání a předčasnému vypnutí.
Otázka: Jaký je rozdíl mezi jmenovitým a maximálním zatížením jističe?
Jmenovitý proud je hodnota, při které jistič bezpečně pracuje. Maximální zatížení může být krátkodobě vyšší, ale dlouhodobě se nesmí překračovat jmenovitý proud kvůli bezpečnosti.
Otázka: Jaký jistič je vhodný pro motor s těžkým rozběhem?
Pro motory s vysokými náběhovými proudy se doporučuje typ jističe D, který umožňuje krátkodobé proudové špičky bez vypnutí.
Otázka: Jak ovlivňuje účiník maximální zatížení jističe?
Účiník snižuje reálný příkon zařízení, proto je při výpočtu zatížení motorů a dalších spotřebičů potřeba zohlednit koeficient 0,8 až 0,9 pro přesnější dimenzování jističe.
Otázka: Co znamená nerovnoměrné zatížení fází?
Nerovnoměrné zatížení fází nastává, když jednotlivé fáze mají různou zátěž, což může způsobit přetížení některé fáze a negativně ovlivnit bezpečnost a životnost jističe.
Otázka: Jaké jsou doporučené hodnoty jističů pro rodinný dům?
Standardní rodinný dům bez elektrického topení používá třífázový jistič 3×20 A (cca 13,8 kW), zatímco dům s elektrickým topením doporučuje jistič 3×25 A (cca 17 kW).
Otázka: Jaký jistič je vhodný pro nabíjení elektromobilu?
Pro domácí třífázové nabíjení elektromobilu o výkonu 11 kW se běžně používá jistič 3×16 A, který zajišťuje bezpečný a spolehlivý provoz.
Otázka: Kdo smí provádět výměnu jističe?
Výměnu nebo instalaci jističe musí provádět kvalifikovaný elektrikář, který zajistí správné zapojení a bezpečnost elektroinstalace.
Otázka: Jak často je potřeba kontrolovat jističe?
Doporučuje se provádět revizi jističů minimálně jednou ročně, aby byla zajištěna jejich správná funkce a bezpečnost.
Otázka: Jaký vliv má teplota prostředí na jistič?
Při teplotách nad 35 °C je vhodné snížit zatížení jističe o 10-15 %, protože vysoká teplota zvyšuje riziko přehřátí a předčasného vypnutí.
Otázka: Jaké jsou výhody digitálních jističů?
Digitální jističe umožňují přesné monitorování zatížení, varování před přetížením a zjednodušují dálkové ovládání, což zvyšuje bezpečnost a komfort uživatele.
Otázka: Co dělat při častém vypínání jističe?
Časté vypínání jističe signalizuje přetížení nebo poruchu; doporučuje se kontaktovat elektrikáře k přezkoumání instalace a případné výměně jističe.
Otázka: Jaký je rozdíl mezi typy jističů B, C a D?
Typ B se používá pro osvětlení a zásuvky s nízkými náběhovými proudy, C pro běžné domácí spotřebiče a D je určen pro zařízení s vysokými náběhovými proudy, například motory.
Otázka: Jak ovlivňuje nerovnoměrné zatížení fází bezpečnost?
Nerovnoměrné zatížení fází zvyšuje riziko přetížení jednotlivých jističů a může vést k poruchám nebo zkrácení životnosti elektroinstalace.
Otázka: Jak se vypočítá příkon třífázového jističe?
Příkon třífázového jističe se spočítá jako P = 3 × 230 V × I, kde I je jmenovitý proud jističe. Tento výpočet pomáhá správně dimenzovat zatížení a zamezit přetížení.
