Alternátor je základní elektrický generátor, který přeměňuje mechanickou energii na střídavý proud. Jeho funkce v autě a dalších zařízeních zajišťuje stabilní napájení elektrických obvodů a dobíjení baterie. Pochopení principu a schématu zapojení alternátoru umožňuje efektivní diagnostiku i výběr vhodného zařízení, přičemž cena alternátoru se liší podle výkonu a konstrukce.
Hlavní poznatky
- Alternátor vyrábí střídavý proud pomocí elektromagnetické indukce mezi rotorem a statorem.
- Rotor alternátoru dosahuje otáček v řádu tisíců za minutu a je poháněn motorem přes kladku.
- Stator obsahuje třífázové vinutí s 6 až 8 cívkami na fázi, zapojené většinou do hvězdy.
- Výstup střídavého napětí se usměrňuje diodovým můstkem s 3 kladnými a 3 zápornými diodami.
- Regulace napětí probíhá řízením proudu budící cívky, typicky v rozsahu 13,5-14,5 V.
Jak alternátor v elektrotechnice funguje: základní princip
Jaký je princip a funkce alternátoru v elektrotechnice lze vysvětlit na základě elektromagnetické indukce, kdy rotor vytváří otáčivé magnetické pole, které indukuje střídavé napětí ve statoru. Rotor alternátoru je přes kladku poháněn motorem a mezi rotorem a statorem je přesná mezera 0,2 až 0,3 mm, která umožňuje efektivní přenos magnetického pole. Otáčky rotoru přímo ovlivňují frekvenci a velikost vyráběného střídavého napětí, což je zásadní pro správnou funkci elektrických zařízení.
Jak alternátor využívá elektromagnetickou indukci k výrobě střídavého proudu
Alternátor pracuje na principu elektromagnetické indukce, kdy rotor vytváří otáčivé magnetické pole. Toto magnetické pole prochází stacionárním statorem, mezi nimiž je mezera 0,2 až 0,3 mm, čímž se ve statorovém vinutí indukuje střídavé napětí. Otáčky rotoru ovlivňují nejen frekvenci, ale i amplitudu generovaného napětí, což je klíčové pro stabilní dodávku elektrické energie v různých zařízeních.
Role rotoru a statoru v generování elektrické energie
Rotor alternátoru obsahuje drápkové póly, které při otáčení kolem osy vytvářejí magnetické pole. Stator je tvořen třífázovým vinutím, obvykle se 6 až 8 cívkami, kde díky otáčivému poli rotoru dochází k indukci střídavého napětí. Spolupráce rotoru a statoru je zásadní pro efektivní generování elektrické energie s požadovanými parametry.

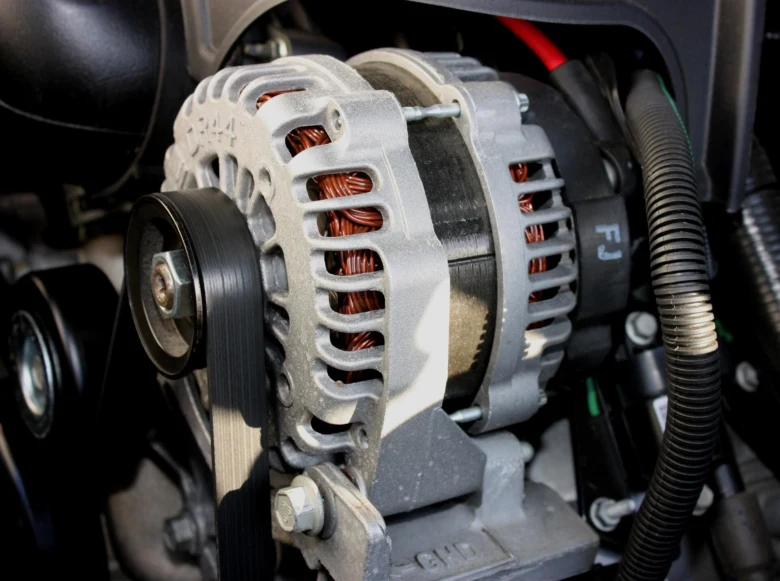

Jaká je funkce alternátoru v automobilovém elektrickém systému?
V automobilovém elektrickém systému alternátor přeměňuje mechanickou energii motoru na elektrickou energii, která dobíjí akumulátor a napájí veškeré elektrické spotřebiče. Obvyklý výkon alternátorů se pohybuje mezi 500 až 2100 W, což pokrývá většinu nároků moderních vozidel a zároveň zajišťuje spolehlivý chod elektrického systému.
PAA: Jaká je funkce alternátoru?
Alternátor slouží k přeměně mechanické energie na střídavý elektrický proud, který je následně usměrněn a využíván k napájení elektrických zařízení a dobíjení akumulátoru. Je základním zdrojem elektrické energie nejen v automobilových systémech, ale i v řadě dalších elektrotechnických aplikací.
- rotor alternátoru vytváří otáčivé magnetické pole
- magnetické pole indukuje střídavé napětí ve statoru
- mezera mezi rotorem a statorem je 0,2-0,3 mm pro efektivní indukci
- otáčky rotoru přímo ovlivňují frekvenci a napětí výstupního proudu
- alternátor pracuje jako zdroj střídavého napětí, které je v autě usměrněno na stejnosměrné napětí
Tip: Častou chybou je nedostatečná kontrola přesnosti mezery mezi rotorem a statorem, což může způsobit snížení výkonu nebo poškození alternátoru. Tento princip buzení alternátoru je klíčový pro jeho správnou funkci v automobilovém i průmyslovém využití.

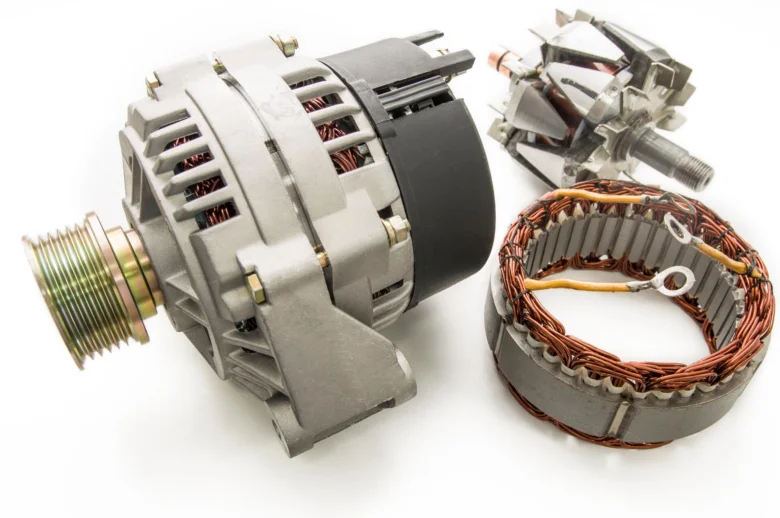

Hlavní části a konstrukce alternátoru
Alternátor je klíčovou součástí automobilového elektrického systému a jeho hlavní části spolu tvoří efektivní zdroj elektrické energie. Rotor alternátoru obsahuje drápkové póly, které vytvářejí otáčející se magnetické pole. Tento princip buzení alternátoru umožňuje indukovat střídavý proud ve statoru.
Stator alternátoru je tvořen třífázovým vinutím s 6 až 8 cívkami, které jsou pevně usazeny v hliníkovém obalu. Tento vinutí přijímá magnetické pole rotoru a generuje elektrický proud. Diodový můstek, zabudovaný uvnitř alternátoru, obsahuje 3 kladné a 3 záporné diody, které usměrňují střídavý proud na stejnosměrný, vhodný pro napájení automobilových spotřebičů.
Hliníkový obal alternátoru je vybaven větracími otvory a chladicími žebry, které zajišťují efektivní odvádění tepla vznikajícího během provozu. Dále jsou součástí konstrukce sběrné kroužky a uhlíky, které přenášejí elektrický proud na rotor.

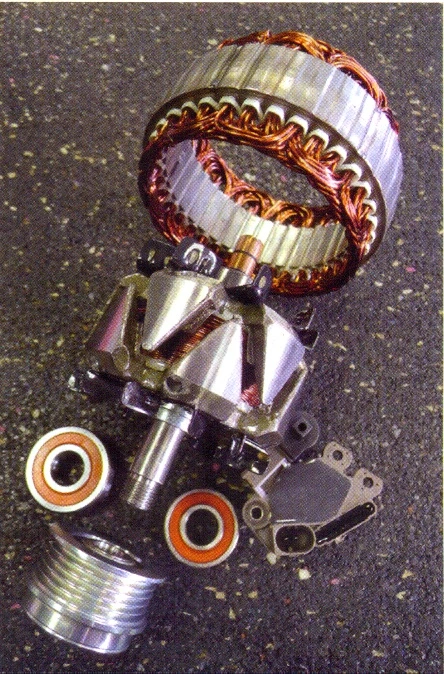

- Rotor alternátoru obsahuje drápkové póly pro vytvoření magnetického pole
- Stator alternátoru má třífázové vinutí 6-8 cívek pro generování střídavého proudu
- Diodový můstek se skládá ze 3 kladných a 3 záporných diod pro usměrnění proudu
- Hliníkový obal obsahuje větrací otvory a chladicí žebra pro odvod tepla
- Sběrné kroužky a uhlíky zajišťují napájení rotoru elektrickým proudem
Popis funkce a principu alternátoru v automobilovém elektrickém systému vychází z elektromagnetické indukce, přičemž přesné schéma zapojení alternátoru najdete například na stránce Alternátor (elektrotechnika) – Wikipedia. Tento zdroj poskytuje detailní technické informace pro lepší pochopení konstrukce i provozu.
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Jak probíhá regulace výstupního napětí alternátoru?
Regulace výstupního napětí alternátoru je nezbytná pro stabilní napájení elektrických systémů vozidla. Výstupní napětí se udržuje v optimálním rozsahu pomocí regulátoru napětí, který přesně řídí proud budící cívky rotoru a tím ovlivňuje sílu magnetického pole a výkon generátoru.
Základní princip regulace napětí
Regulátor napětí omezuje proud budící cívky rotoru v rozsahu, který udržuje výstupní napětí alternátoru mezi 13,5 a 14,5 V. Tento rozsah odpovídá standardnímu nabíjecímu napětí 12V baterií a zajišťuje správné dobíjení akumulátoru i stabilní provoz elektrických zařízení. Proud do budící cívky se přivádí přes sběrné kroužky a uhlíky, které jsou součástí regulátoru napětí.
Moderní regulátory napětí a integrace s ECU
Pokročilé elektronické regulátory napětí využívají Zenerovu diodu jako referenční prvek pro přesné nastavení prahu spínání. Tyto regulátory často obsahují polovodičové součástky, které mžikovým přerušováním (PWM) řídí proud budící cívky rotoru. Regulátor bývá integrován v držáku uhlíků a komunikuje s řídicí jednotkou vozidla (ECU). ECU monitoruje napětí baterie, otáčky motoru a teplotu, aby optimalizovala buzení alternátoru a zabránila přebíjení nebo podbití baterie. Tento princip buzení alternátoru zvyšuje efektivitu a prodlužuje životnost elektrického systému.
Synchronizace otáček rotoru a statoru
Pro efektivní indukci střídavého napětí musí být rotor synchronizován s vinutím statoru. Rotor, vybavený budící cívkou, se otáčí rychlostí v řádu tisíců otáček za minutu, což vytváří otáčivé magnetické pole. Stator s třífázovým vinutím pak indukuje střídavý proud, jehož amplituda je regulována změnou proudu v budící cívce. Synchronizace otáček zajišťuje stabilní a plynulou regulaci výstupního napětí.
- Měření napětí – regulátor kontinuálně sleduje výstupní napětí alternátoru.
- Řízení proudu budící cívky – podle naměřeného napětí upravuje proud do budící cívky rotoru přes sběrné kroužky.
- Úprava magnetického pole – změnou proudu v budící cívce se mění intenzita magnetického pole rotoru a tím i velikost indukovaného napětí ve statoru.
- Integrace s ECU – řídicí jednotka vozidla dynamicky upravuje regulaci podle provozních podmínek a stavu baterie.
Tip: Častá chyba je zanedbání kontroly funkčnosti regulátoru napětí, což může vést k přebíjení baterie (výstupní napětí nad 14,5 V) nebo jejímu nedostatečnému dobíjení. Provoz alternátoru s vadným regulátorem výrazně zkracuje životnost baterie i dalších elektrických komponent, například elektronických řídicích jednotek.
Tento princip regulace napětí, založený na řízení proudu budící cívky rotoru a využití Zenerovy diody, je klíčovým prvkem spolehlivosti a efektivity alternátoru v automobilovém elektrickém systému.
Typy alternátorů a jejich použití v elektrotechnice
Typy alternátorů používaných v elektrotechnice a jejich funkce
Alternátory se liší podle typu rotorů, které určují jejich konstrukci a použití. Nejběžnější jsou alternátory s drápkovými póly, které se často využívají jako zdroj elektrické energie v automobilech. Tyto rotory umožňují efektivní výrobu elektrického proudu při otáčkách typických pro spalovací motory. Alternátor s výkonem v rozmezí 500 až 2100 W se běžně používá právě v automobilovém průmyslu kvůli spolehlivému zásobování elektrických systémů vozidla.
Dalším typem jsou alternátory s vyniklými póly, které se vyznačují robustnější konstrukcí a používají se zejména u vznětových motorů v průmyslových aplikacích. Tyto alternátory zvládají vyšší zatížení a jejich princip buzení alternátoru podporuje stabilní napětí i při proměnlivých otáčkách rotoru.
Alternátory s permanentními magnety mají rotor vybavený trvalými magnety, což zjednodušuje zapojení a snižuje nároky na údržbu. Jsou vhodné pro aplikace, kde je potřeba menší výkon a kompaktní rozměry.
| Typ alternátoru | Použití | Výkon (W) |
|---|---|---|
| Drápkové póly | Automobily | 500-2100 |
| Vyniklé póly | Vznětové motory, průmysl | 1000-2100 |
| Permanentní magnety | Malé stroje, kompaktní zdroje | Do 500 |
Tip: Při výběru alternátoru je potřeba zvážit nejen výkon alternátoru, ale i jeho schopnost udržet stabilní napětí při různých otáčkách rotoru. To je klíčové zejména u průmyslových strojů a automobilů s proměnlivým zatížením.
Jaký je princip a funkce alternátoru v elektrotechnice
Princip alternátoru spočívá ve využití elektromagnetické indukce k přeměně mechanické energie na elektrickou. Funkce alternátoru v autě zahrnuje napájení palubní elektriky a dobíjení akumulátoru, což je základní princip a funkce alternátoru v elektrických zařízeních.

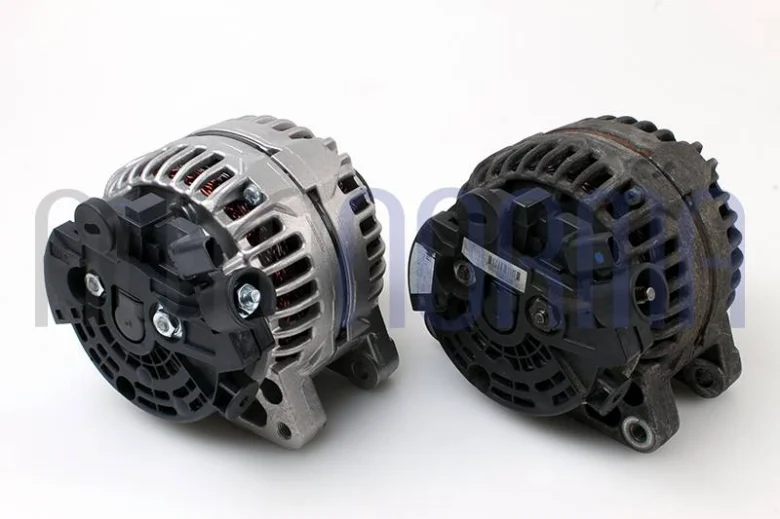

Nejčastější poruchy alternátoru a jejich diagnostika
Nejčastější poruchy alternátoru mohou výrazně snížit jeho výkon a způsobit selhání elektrického systému vozidla. Mezi hlavní závady patří poruchy regulátoru napětí, poškození diodového můstku, opotřebení uhlíků a ložisek. Tyto poruchy se projevují specifickými příznaky, které umožňují rychlou orientaci při diagnostice.
Symptomy vad regulátoru a diodového můstku
Nesvítící kontrolka dobíjení obvykle signalizuje selhání regulátoru napětí, který nedokáže udržet výstupní napětí alternátoru v optimálním rozmezí 13,5-14,5 V. Vadný regulátor může způsobit přebíjení (napětí nad 14,5 V) nebo naopak podbití akumulátoru. Porucha diodového můstku, který obsahuje obvykle 3 kladné a 3 záporné výkonové diody, vede k nulovému dobíjení, protože střídavé napětí není správně usměrněno na stejnosměrné. Tento stav způsobuje úplnou ztrátu napájení elektrických spotřebičů a vybití baterie.
Diagnostické metody v reálném čase
Pro přesnou diagnostiku alternátoru se doporučuje použití osciloskopu, který umožňuje sledovat průběh napětí a proudu na výstupu i v budicím vinutí. Pomocí osciloskopu lze odhalit nepravidelnosti v usměrňování proudu, kolísání napětí či poruchy regulace budicího proudu. Dalšími měřicími přístroji jsou digitální multimetry s funkcí měření střídavého a stejnosměrného napětí a proudů. Při podezření na mechanické závady je nutné zkontrolovat ložiska rotoru, která jsou uložena v kuličkových ložiscích mazáných speciálními mazivy. Opotřebená ložiska vydávají hučení nebo pískání, což je signál k výměně.
Častá chyba: Podceňování pravidelné kontroly ložisek vede k jejich rychlému poškození a následnému selhání alternátoru, což může způsobit přehřátí a poškození diodového můstku.
- Nesvítící kontrolka dobíjení signalizuje vadný regulátor napětí
- Nulové dobíjení je typické pro poškozený diodový můstek
- Hučení a pískání jsou příznaky opotřebených ložisek rotoru
- Diagnostika osciloskopem umožňuje přesné určení závady v elektrickém obvodu alternátoru
Pro koho se to hodí: Pravidelná diagnostika a údržba alternátoru je nezbytná pro vozidla s vyšším nájezdem a staršími modely, kde je vyšší riziko opotřebení mechanických i elektrických částí.
Pro koho se to nehodí: U nových vozidel s integrovanými řídicími jednotkami (ECU) a moderními elektronickými regulátory je diagnostika složitější a vyžaduje specializované servisní vybavení, proto je vhodné obrátit se na autorizovaný servis.
FAQ – Časté dotazy o principu a funkci alternátoru
Otázka: Jaký je princip a funkce alternátoru v elektrotechnice?
Alternátor přeměňuje mechanickou energii na střídavý elektrický proud pomocí principu elektromagnetické indukce. Jeho hlavní funkcí je napájet elektrická zařízení a dobíjet akumulátor.
Otázka: Jak funguje alternátor v autě a jaký má význam?
Automobilový alternátor vyrábí střídavý proud, který se usměrňuje a udržuje stabilní napětí mezi 13,5 a 14,5 V. Zajišťuje tak nepřetržité napájení palubní sítě a dobíjení baterie.
Otázka: Jaký je popis funkce a principu alternátoru v automobilovém elektrickém systému?
Rotor vytváří otáčivé magnetické pole, které indukuje napětí ve statoru. Diodový můstek pak střídavý proud usměrňuje na stejnosměrný pro elektrické spotřebiče.
Otázka: Jak probíhá regulace napětí v alternátoru?
Regulátor napětí ovládá proud budící cívky rotoru, čímž udržuje výstupní napětí na konstantní úrovni a zabraňuje přebíjení baterie.
Otázka: Jaký je princip buzení alternátoru?
Budící cívka na rotoru vytváří magnetické pole, jehož intenzita se reguluje proudem, což přímo ovlivňuje výstupní napětí alternátoru.
Otázka: Jaké jsou hlavní části alternátoru?
Alternátor obsahuje rotor s budící cívkou, stator s třífázovým vinutím, diodový můstek a regulátor napětí.
Otázka: Jaké jsou typy alternátorů používaných v elektrotechnice?
Nejčastěji se používají alternátory s drápkovými póly, permanentními magnety nebo vyniklými póly, přičemž každý typ má specifické využití.
Otázka: Jak poznat vadný regulátor alternátoru?
Příznaky jsou přebíjení napětí nad 14,5 V, nesvítící kontrolka dobíjení nebo nulové dobíjení baterie.
Otázka: Jaké jsou nejčastější poruchy alternátoru?
Poruchy zahrnují selhání regulátoru, vadný diodový můstek, opotřebení uhlíků a ložisek či poškození vinutí.
Otázka: Jak se provádí diagnostika alternátoru?
Diagnostika využívá měřicí přístroje a osciloskop k ověření funkce a identifikaci poruch v elektrickém systému.
Otázka: Jaký je rozsah otáček rotoru alternátoru?
Rotor se při provozu otáčí mezi 500 až 6000 otáčkami za minutu, přičemž u některých typů je rozsah užší.
Otázka: Jaký je význam diodového můstku v alternátoru?
Diodový můstek přeměňuje střídavý proud na stejnosměrný, což je nezbytné pro napájení většiny elektronických zařízení.
Otázka: Jak je zajištěno chlazení alternátoru?
Chlazení se provádí pomocí větracích otvorů, žebrování hliníkového krytu a v některých případech kapalinovým chlazením.
Otázka: Jaký je výkon moderních alternátorů?
Výkon se pohybuje od 500 do 2100 W, což odpovídá proudu 35 až 150 A při standardním napětí 14 V.
Otázka: Jaké jsou časté chyby při provozu alternátoru a na co si dát pozor?
Častou chybou je zanedbání kontroly regulátoru a diodového můstku, což může způsobit přebíjení nebo úplné selhání dobíjení. Pro koho se alternátor hodí, je jasné – každý automobil s elektrickým systémem, avšak pro starší vozidla s jednoduchou elektroinstalací může být vhodnější levnější dynamo.
