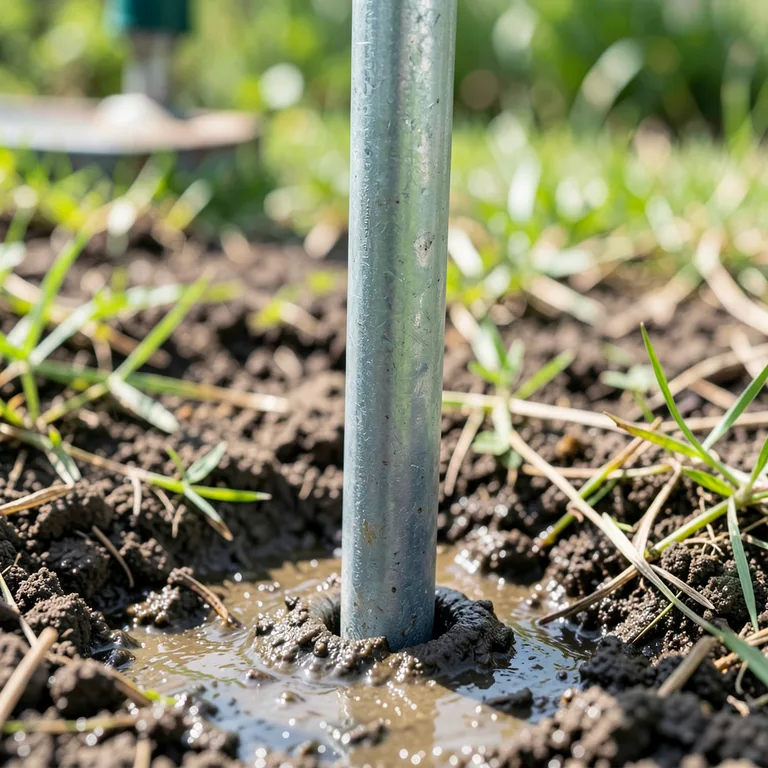

Zemnící tyč představuje klíčový prvek pro bezpečné uzemnění elektrických instalací, který chrání před úrazem elektrickým proudem i poškozením zařízení. Správná délka a profil zemnící tyče ovlivňují její účinnost, přičemž použití bentonitu může výrazně zlepšit vodivost spojení se zemí. Výběr, instalace a pravidelná údržba zemnící tyče zajišťují dlouhodobou spolehlivost celého systému.
Nejpodstatnější body
- Zemnící tyče jsou vyrobeny převážně z Fe/Zn a mají délku 1000, 1500 nebo 2000 mm.
- Doporučená minimální délka zemnící tyče pro efektivní uzemnění je 1,5 metru.
- Profil T a křížový profil zemnících tyčí zvyšují kontaktní plochu se zemí pro lepší vodivost.
- Instalace vyžaduje zapuštění do hloubky 1,5 až 3 metrů v závislosti na typu půdy.
- Použití bentonitu kolem tyče snižuje odpor a stabilizuje vlhkost v půdě.
Jak vybrat správný typ a délku zemnící tyče
Správná délka zemnící tyče je klíčová pro účinné uzemnění elektrických instalací. Minimální doporučená délka je 1500 mm, protože kratší tyče (například 1000 mm) často nezajistí dostatečný kontakt se zemí, což může ovlivnit bezpečnost uzemnění. Naopak zemnící tyče o délce 2000 mm se používají tam, kde je potřeba zvýšit spolehlivost a snížit odpor zemního spoje, obzvláště v sušších nebo méně vodivých půdách.
Profil zemnící tyče ovlivňuje její schopnost kontaktu se zemí – běžné jsou tyče s T-profilem nebo křížovým profilem, které zvyšují kontaktní plochu a zlepšují vodivost. Materiál Fe/Zn (ocel pozinkovaná) nabízí odolnost proti korozi, což prodlužuje životnost uzemnění.
| Délka zemnící tyče (mm) | Profil zemnící tyče | Použití |
|---|---|---|
| 1000 | T-profil | Méně vhodná, jen pro mokré a vodivé půdy |
| 1500 | Křížový profil | Standardní, doporučená délka pro spolehlivé uzemnění |
| 2000 | Křížový profil | Pro náročné podmínky a nízký odpor země |
Jak vybrat správnou délku zemnící tyče – 1m vs 2m
Volba mezi 1m a 2m délkou závisí na typu půdy a požadavku na bezpečnost uzemnění. Delší zemnící tyče snižují odpor a zvyšují efektivitu uzemnění, zatímco kratší jsou vhodné pouze do velmi vlhkých a vodivých půd.
Tip: Častou chybou při instalaci je použití příliš krátkých zemnících tyčí, které nezajistí nízký odpor uzemnění. Správný výběr délky výrazně ovlivňuje bezpečnost a funkčnost celé elektrické instalace.
Materiály a profily zemnících tyčí a jejich vlastnosti
Zemnící tyč se nejčastěji vyrábí z pozinkované oceli (Fe/Zn), která díky zinkové vrstvě dosahuje korozní odolnosti přesahující 20 let v běžných půdních podmínkách. Pozinkování chrání tyč před vlhkostí a chemickými látkami v půdě, což je zásadní pro dlouhodobou bezpečnost uzemnění elektrických instalací. Alternativně se používají materiály jako litina nebo čistý zinek, avšak litina má nižší mechanickou pevnost a zinek je ekonomicky náročnější. Měď a nerezová ocel jsou vysoce odolné vůči korozi, ale jejich použití u standardních zemnících tyčí není běžné kvůli vyšší ceně a omezené dostupnosti.
Profil zemnící tyče výrazně ovlivňuje její vodivost a kontaktní plochu se zemí. Nejčastěji se používají profily T, L a U, které zvyšují efektivní plochu kontaktu s půdou až o 30 % proti kulatému profilu. Tvar profilu zároveň snižuje riziko koroze v místech spojů a zlepšuje mechanickou stabilitu při zatlačování do země.
| Materiál | Výhody | Nevýhody |
|---|---|---|
| Pozinkovaná ocel (Fe/Zn) | Vysoká korozní odolnost přes 20 let, dostupnost, nízká cena | Nižší odolnost v extrémně kyselých půdách |
| Litina | Dobrá vodivost | Nižší mechanická pevnost, vyšší křehkost |
| Čistý zinek | Výborná korozní odolnost | Vysoká cena |
| Měď | Výborná korozní odolnost, dlouhá životnost | Vysoká cena, omezená dostupnost |
| Nerezová ocel | Vysoká odolnost vůči korozi | Vyšší cena |
| Profil zemnící tyče | Výhody |
|---|---|
| T profil | Zvýšená kontaktní plocha, lepší vodivost, vyšší mechanická odolnost |
| L profil | Zvýšení plochy kontaktu, snadnější instalace v omezených prostorách |
| U profil | Maximální kontaktní plocha, vhodný pro náročné podmínky |
Jak zabránit korozi zemnící tyče
Pro ochranu proti korozi se osvědčuje použití bentonitu, který se aplikuje kolem tyče ve formě kašovité směsi. Bentonit zajišťuje stabilní vlhkostní prostředí a snižuje kontaktní odpor, čímž prodlužuje životnost uzemnění. Častou chybou je nedostatečné propojení více tyčí, což vede ke zvýšení odporu a snížení bezpečnosti uzemnění. Proto doporučuji používat pevné svorky pro propojení tyčí a dodržovat minimální vzdálenost 1,5 m mezi nimi, aby se předešlo vzájemnému ovlivnění. Správná hloubka zapuštění tyče by měla být minimálně 1,5 m, ideálně 2-3 m, podle typu půdy a klimatických podmínek, což výrazně zlepšuje měření odporu zemnící tyče a celkovou spolehlivost uzemnění.
Tip: Pro koho se zemnící tyče s profily T, L a U hodí? Jsou vhodné pro standardní i průmyslové instalace, kde je potřeba dlouhodobá korozní odolnost a spolehlivý odvod proudu. Naopak v extrémně kamenitých nebo velmi suchých půdách může být nutné použít speciální hloubkové tyče s hrotem a bentonitovou úpravou.
Postup instalace zemnící tyče krok za krokem
Instalace zemnící tyče je zásadní pro bezpečné uzemnění elektrických instalací. V této sekci najdete praktický návod na montáž zemnící tyče včetně správné hloubky zapuštění, použití bentonitu ke snížení odporu a efektivního propojení více tyčí.
Jak správně zainstalovat zemnící tyč?
Zemnící tyč by měla být zapuštěna do země do hloubky mezi 1,5 až 3 metry, aby byla zajištěna dostatečná kontaktní plocha s vlhkou půdou a tím i nízký elektrický odpor. Použití bentonitu uzemnění kolem tyče výrazně snižuje měření odporu zemnící tyče tím, že zlepšuje vodivost mezi tyčí a půdou. Profil zemnící tyče je obvykle kulatý nebo hranatý, vyrobený z mědi nebo pozinkované oceli, což ovlivňuje její odolnost vůči korozi. Propojení zemnících tyčí se provádí pomocí pevných svorek nebo šroubových spojů, které zároveň slouží k připojení vodiče uzemnění. Připojení vodiče k zemnící tyči musí být pevné a vodivé, aby byla zachována bezpečnost uzemnění a funkčnost celé instalace.
Návod na instalaci zemnící tyče
- Výběr místa – zvolte místo s vlhkou a neizolující půdou, ideálně mimo kameny a betonové plochy.
- Příprava nářadí – připravte kladivo nebo zemnící kladivo, svorky, šrouby a bentonit.
- Zatloukání zemnící tyče – tyč zatloukejte svisle do země do hloubky 1,5 až 3 metry, podle typu půdy a místních norem.
- Aplikace bentonitu – kolem tyče nasypte bentonit pro snížení odporu zemnění a lepší kontakt s půdou.
- Propojení tyčí – pokud používáte více zemnících tyčí, propojte je pevnými svorkami v dostatečné vzdálenosti (minimálně 3 metry) pro efektivní rozvod uzemnění.
- Připojení vodiče – připevněte vodič k zemnící tyči pomocí šroubů nebo svorek s dostatečnou mechanickou pevností.
- Kontrola pevnosti a měření odporu – ověřte, že spojení jsou pevná a proveďte měření odporu zemnící tyče, aby odpovídalo bezpečnostním normám.
Chyby při instalaci zemnící tyče a jak se jim vyhnout: Častou chybou je nedostatečná hloubka zapuštění nebo špatné propojení tyčí a vodičů, což vede k vyššímu odporu a ohrožení bezpečnosti uzemnění. Nepřesné měření odporu bez správného uložení bentonitu může zkreslit výsledky.
Tip: Pro bezpečnost uzemnění dodržujte doporučené rozestupy mezi zemnícími tyčemi a vždy používejte kvalitní materiály odolné vůči korozi.
Doporučená hloubka a vzdálenost instalace zemnících tyčí
Optimální hloubka pro zemnící tyč se pohybuje mezi 1,5 a 3 metry, přičemž přesná hodnota závisí na typu půdy a její vodivosti. Hloubka instalace přímo ovlivňuje účinnost uzemnění elektrických instalací – hlubší zapuštění snižuje odpor zemnící soustavy a zvyšuje bezpečnost uzemnění. V suchých nebo kamenitých půdách se často používá bentonit k vylepšení kontaktu zemnící tyče se zemí a snížení odporu.
Vzdálenost mezi zemnícími tyčemi pro efektivní uzemnění by měla být alespoň dvojnásobkem délky tyče, tedy ideálně 3 až 6 metrů. Dodržení této vzdálenosti minimalizuje vzájemné ovlivnění profilů zemnících tyčí a zabraňuje zvyšování celkového odporu soustavy. Častá chyba je instalovat tyče příliš blízko, což snižuje účinnost uzemnění.
Tipy pro správné uzemnění pomocí zemnící tyče
Pro propojení více zemnících tyčí se používají měděné pásky nebo vodiče s dostatečným průřezem, které zajišťují spolehlivý elektrický kontakt a dlouhodobou odolnost proti korozi.
| Zemnící tyč délka (m) | Minimální vzdálenost mezi tyčemi (m) | Doporučené půdní podmínky |
|---|---|---|
| 1,5 | 3 | Hlinitá, vlhká |
| 2,0 | 4 | Písčitá s bentonitem |
| 3,0 | 6 | Suchá, kamenitá s bentonitem |
Jak správně propojit zemnící tyče a připojit vodiče
Propojení zemnících tyčí a připojení vodičů představuje zásadní krok pro zajištění bezpečného a efektivního uzemnění elektrických instalací. Zemnící tyče se standardně propojují pomocí šroubů a speciálních svorek navržených pro zemnicí systémy, které zaručují pevný a nízkoimpedanční kontakt. Pro spojení více tyčí se využívají otvory v profilech, nejčastěji v T profilu, skrz které se vedou pozinkované šrouby s maticemi, aby nedocházelo ke korozi a ztrátám vodivosti.
Připojení zemnicího vodiče k tyči musí být provedeno pevnou svorkou s dostatečnou kontaktní plochou, která minimalizuje riziko uvolnění a zároveň zabraňuje vzniku koroze. Doporučuje se použití antikorozní pasty nebo aplikace bentonitu kolem spoje, což výrazně snižuje kontaktní odpor a prodlužuje životnost spoje. Svorky a šrouby by měly být vyrobeny z materiálů kompatibilních s tyčí, například pozinkované oceli nebo mědi, aby se zabránilo galvanické korozi.
Chyby při instalaci zemnící tyče a jak se jim vyhnout
Častou chybou je nedostatečné utažení šroubů nebo použití nevhodných svorek, což vede k nárůstu odporu spoje a tím ke snížení bezpečnosti uzemnění. Další běžnou chybou je zanedbání ochrany proti korozi, která může způsobit postupné zhoršování vodivosti spoje. Pevné a správné propojení usnadňuje také přesné měření odporu zemnící tyče, které by mělo být pravidelně prováděno, ideálně s hodnotou odporu pod 10 Ω pro běžné domácí instalace.
„Kvalitní spoj mezi zemnícími tyčemi a vodiči je základem bezpečné a funkční elektrické instalace,“ uvádí odborník na elektroinstalace.
Tip: Při instalaci používejte zemnící tyče s minimální délkou 1,5 m a dodržujte vzdálenost mezi tyčemi alespoň 2-3 metry, aby nedocházelo k vzájemnému ovlivnění odporu. Pravidelně kontrolujte spoje a aplikujte antikorozní prostředky, čímž zajistíte dlouhodobou bezpečnost a spolehlivost uzemnění.
Vliv půdních a klimatických podmínek na účinnost zemnících tyčí
Vlhkost a typ půdy výrazně ovlivňují odpor zemnící soustavy a tím i bezpečnost uzemnění elektrických instalací. Správný výběr materiálů a správná instalace zemnící tyče přispívají k efektivnímu snížení odporu a prodloužení životnosti uzemnění.
Typy půd a jejich elektrická vodivost
Písčitá půda má vyšší odpor, často přes 1000 Ω·m, což zhoršuje vodivost zemnící tyče. Naopak jílovitá půda díky vyšší vlhkosti a obsahu minerálů nabízí lepší elektrickou vodivost, obvykle pod 100 Ω·m. Kamenitá půda může způsobovat lokální zvýšení odporu, což je třeba zohlednit při volbě zemniční tyč délky a jejího profilu. Uzemnění v různých půdních podmínkách vyžaduje odpovídající hloubku a správný výběr materiálu.
Použití bentonitu pro zvýšení vodivosti
Bentonit se míchá s vodou na pastu a aplikuje kolem zemnící tyče během instalace. Tento materiál vyplňuje mezery v okolní půdě a zvyšuje její vlhkost, čímž snižuje odpor zemnící soustavy. Postup zahrnuje:
- přípravu bentonitové směsi s vodou v poměru přibližně 1:4
- obalení zemnící tyče touto směsí před zasazením do země
- zajištění dostatečné vrstvy pro dlouhodobou stabilitu a korozní odolnost
Tip: K zabránění korozi zemnící tyče se doporučuje použití bentonitu s antikorozní přísadou a pravidelné měření odporu zemnící tyče pro udržení bezpečnosti uzemnění.
Údržba a kontrola zemnících tyčí v různých typech půd
Pro dlouhodobou funkčnost zemnící tyče je nezbytné pravidelné měření odporu a přizpůsobená údržba podle typu půdy. Tyto postupy zajistí bezpečnost uzemnění elektrických instalací a prodlouží životnost zemnícího systému.
Jak měřit odpor zemnící tyče?
Měření odporu zemnící tyče provádíme pomocí specializovaného měřiče odporu, který přesně určí hodnotu elektrického odporu mezi zemnící tyčí a zemí. Doporučené intervaly kontroly jsou každé 1 až 2 roky, což pomáhá včas odhalit zhoršení funkčnosti. Optimální hodnota odporu by měla být pod 10 ohmů, což zaručuje bezpečný provoz uzemnění elektrických instalací. Vyšší hodnoty odporu signalizují možné problémy s kontaktem tyče se zemí nebo korozí. Pro správné měření je důležité dodržet doporučený profil zemnící tyče a správné propojení měřicích elektrod.
Údržba zemnících tyčí v různých typech půd
Údržba zemnících tyčí zahrnuje pravidelné kontroly, měření odporu a prevenci koroze, která významně snižuje účinnost zemnícího systému. V kyselých nebo suchých půdách dochází ke zvýšenému riziku koroze, proto je potřeba častější údržba a aplikace ochranných nátěrů nebo použití bentonitu uzemnění jako prostředku k zlepšení kontaktu s půdou. Správná délka zemnící tyče a její profil také ovlivňují odolnost vůči vlivům prostředí. Častou chybou při instalaci je nedostatečné propojení více zemnících tyčí, což může vést k nerovnoměrnému rozložení odporu a snížené bezpečnosti.
- Kontrola povrchu tyče – sledujte známky koroze a mechanického poškození
- Aplikace ochranných nátěrů – zabráníte korozi v agresivních půdách
- Měření odporu – provádějte každé 12 až 24 měsíců podle typu půdy
- Doplnění bentonitu – zlepšuje kontakt zemnící tyče s okolní půdou
- Kontrola propojení tyčí – zajistěte správné elektrické spojení více zemnících tyčí
Tip: Pro bezpečný a efektivní provoz uzemnění doporučuji pravidelně kontrolovat zemnící tyče zejména v půdách s vysokou kyselostí nebo nízkou vlhkostí, kde koroze postupuje rychleji.
Bezpečnostní aspekty při instalaci a provozu zemnících tyčí
Bezpečnostní limity dotykového napětí a normy
Dotykové napětí na zemnící tyči nesmí překročit 50 V, což je maximální bezpečný limit podle vyhlášky č. 146/2024 Sb. Tento limit zajišťuje ochranu osob před úrazem elektrickým proudem při běžném provozu i poruchách. Překročení této hodnoty znamená zvýšené riziko úrazu a nevyhovující bezpečnostní podmínky uzemnění.
Správná délka a profil zemnící tyče
Doporučená minimální délka zemnící tyče je 1,5 m, přičemž v náročnějších půdních podmínkách se používají tyče dlouhé až 2 m. Nejčastěji se volí tyče s T profilem, který zvyšuje kontaktní plochu s půdou a snižuje celkový odpor uzemnění. Nevhodná délka nebo profil tyče zvyšují odpor uzemnění, což může vést k nedostatečné ochraně a zvýšenému dotykovému napětí.
Propojení více zemnících tyčí
Při použití více zemnících tyčí je nutné je propojit měděným vodičem s průřezem minimálně 16 mm², aby se zajistila rovnoměrná distribuce proudu a snížil celkový odpor systému. Tyče se propojují paralelně ve vzdálenosti minimálně 3 m od sebe, aby se zabránilo vzájemnému ovlivnění a zachovala se účinnost uzemnění.
Časté chyby při instalaci
- Nedostatečná hloubka zapuštění tyče pod 1,5 m vede ke zvýšenému odporu a snížené spolehlivosti uzemnění.
- Nesprávné měření odporu zemnící tyče, například bez vlhkosti půdy, může zkreslit výsledky a skrýt nedostatky.
- Použití nekvalitních materiálů bez ochrany proti korozi zkracuje životnost tyče a ohrožuje bezpečnost.
Ochrana proti korozi a zvýšení vodivosti
Použití bentonitu kolem zemnící tyče výrazně snižuje kontaktní odpor a stabilizuje vlhkost v okolí tyče, čímž prodlužuje životnost a zvyšuje spolehlivost uzemnění. Bentonit se aplikuje ve formě kašovité směsi kolem tyče ve výkopu, což je zvláště vhodné v suchých nebo kamenitých půdách.
Legislativní požadavky a materiály
Vyhláška č. 146/2024 Sb. stanovuje přesné požadavky na materiály, délky, profily a minimální vzdálenosti zemnících tyčí. Používané materiály zahrnují pozinkovanou ocel, měď, nerezovou ocel a hliník (AlMgSi), přičemž volba závisí na korozních podmínkách a požadované životnosti. Dodržení těchto pravidel minimalizuje riziko selhání uzemnění a zajišťuje bezpečný provoz elektrických instalací.
Tip: Pro zvýšení bezpečnosti a životnosti doporučuji instalovat zemnící tyče do hloubky minimálně 1,5 m, používat T profil a aplikovat bentonit kolem tyče. Při propojení více tyčí dodržte vzdálenost alespoň 3 m a použijte měděný vodič s průřezem minimálně 16 mm².
Časté dotazy
Jak hluboko má být zemnící tyč instalována?
Zemnící tyč by měla být instalována do hloubky 1,5 až 3 metry pro spolehlivé uzemnění.
Jaký je doporučený odpor zemnící tyče?
Optimální odpor zemnící tyče by měl být nižší než 10 Ω pro bezpečný provoz.
Čím se propojují zemnící tyče?
Zemnící tyče se propojují pomocí šroubů a svorek, které zajišťují pevné a spolehlivé elektrické spojení.
Kdy je potřeba použít více zemnících tyčí?
Více zemnících tyčí se používá při vyšším výkonu zdroje nebo delší délce uzemňované části, obvykle od 2,5 J výše.
Jak často se má měřit odpor zemnící tyče?
Měření odporu by mělo probíhat minimálně jednou ročně nebo po výrazných změnách půdních podmínek.
Jak bentonit zlepšuje funkci zemnící tyče?
Bentonit snižuje odpor kolem zemnící tyče tím, že zvyšuje vlhkost a zlepšuje kontakt se zemí.
Jak zabránit korozi zemnící tyče?
Používáním pozinkovaných tyčí z Fe/Zn a pravidelnou kontrolou lze minimalizovat korozi.
Jak se měří odpor zemnící tyče?
Odpor se měří pomocí měřiče uzemnění – přístroj měří odpor mezi tyčí a zemí po odpojení od elektrické sítě.
Jaká je minimální vzdálenost mezi zemnícími tyčemi?
Minimální vzdálenost mezi tyčemi je doporučena 3 metry, aby nedocházelo k vzájemnému ovlivnění.
Jak správně připojit vodič k zemnící tyči?
Vodič se připojuje pomocí šroubu a svorky v otvoru zemnící tyče, aby bylo zajištěno pevné a bezpečné spojení.
Jaký materiál je nejvhodnější pro zemnící tyč?
Nejčastěji se používá měď nebo pozinkovaná ocel kvůli jejich dobré vodivosti a odolnosti proti korozi.
Jaký je doporučený minimální průměr zemnící tyče?
Minimální průměr zemnící tyče by měl být 16 mm pro zajištění dostatečné mechanické pevnosti a vodivosti.
Jaké jsou kroky správné instalace zemnící tyče?
1) Vybrat vhodné místo; 2) Zapustit tyč do hloubky minimálně 2 metry; 3) Připojit vodiče pomocí svorek; 4) Změřit odpor zemnění.
Jak ovlivňuje půdní vlhkost účinnost zemnící tyče?
Vyšší vlhkost snižuje odpor zeminy, proto by zemnící tyč měla být instalována v místech s vlhčí zeminou nebo se použít materiály zlepšující vodivost.
Jaká je správná vzdálenost mezi více zemnícími tyčemi?
Doporučuje se vzdálenost minimálně 2,5 metru, aby nedocházelo k vzájemnému ovlivnění odporu jednotlivých tyčí.
