Pojistka elektrická funkce a použití v obvodech

Elektrická pojistka slouží jako klíčový bezpečnostní prvek, který chrání elektrické obvody před přetížením a zkratem. Její konstrukce a vypínací charakteristiky určují, jak rychle a spolehlivě dokáže reagovat na nebezpečné proudové přetížení. Výběr správného druhu pojistky zajišťuje efektivní ochranu a prodlužuje životnost elektroinstalace.

Co je elektrická pojistka a jaký má význam?

Elektrická pojistka je jednorázové bezpečnostní zařízení určené k ochraně elektrických obvodů před nadproudem a zkratem přerušením elektrického proudu. Její hlavní funkční prvek tvoří tavný vodič – tenký kovový drát nebo pásek z materiálů s vysokou elektrickou vodivostí a nízkou teplotou tavení, nejčastěji stříbra nebo mědi. Při překročení jmenovitého proudu, který je přesně dimenzován podle maximální provozní zátěže obvodu, se tavný vodič roztaví a okamžitě přeruší elektrický obvod.

Co je elektrická pojistka a jak funguje?

Pojistka obsahuje tavný vodič uložený v těle z keramických, skleněných nebo plastových tepelně odolných materiálů. U pojistek pro vyšší proudy je vodič často obklopen křemičitým pískem, který tlumí tlakové vlny vzniklé elektrickým obloukem, haší oblouk a urychluje vypnutí. Konstrukce pojistky se liší podle typu – běžné jsou závitové pojistky s Edisonovým závitem (E14, E27), trubičkové pojistky (např. 5×20 mm, 6,3×32 mm) nebo HRC pojistky s keramickým krytem a práškovým plněním pro vysokou vypínací kapacitu.

Elektrická pojistka chrání obvod před přetížením i zkratovými proudy tím, že přeruší tok proudu přesně při dosažení jmenovité hodnoty. Jmenovitý proud pojistky musí odpovídat maximální provozní hodnotě, například 10 A pro běžné domácí zásuvky na 230 V. Při volbě pojistky je nutné zohlednit také vypínací charakteristiku – velmi pomalé (TT), pomalé (T), středně pomalé (M), rychlé (F) nebo velmi rychlé (TF) typy reagují různě na nárazové proudy, což je klíčové například u elektromotorů.

Na rozdíl od jističe je pojistka určena pouze k jednorázovému použití – po přepálení je nutná výměna. Pojistky pro domácí elektroinstalace jsou často keramické s barevným značením podle jmenovitého proudu (například červená pro 10 A, modrá pro 20 A), což usnadňuje správný výběr a zabraňuje záměně. Pojistkové patrony se zasazují do pojistkových soklů nebo skříněk, které umožňují rychlou a bezpečnou výměnu.

Tip: Častou chybou je použití pojistky s příliš vysokým jmenovitým proudem, což může vést k neochraně zařízení a riziku požáru. Naopak pojistka s příliš nízkým proudem způsobuje časté vyhození a zbytečné přerušení provozu.

Elektrické pojistky se hodí pro jednoduché a spolehlivé ochranné obvody s nízkou složitostí a bez potřeby opakovaného spouštění. Naopak nejsou vhodné tam, kde je vyžadováno rychlé obnovení provozu bez výměny součástky, což je doména jističů s automatickým vypínáním a zapínáním.

Jak funguje elektrická pojistka – princip a konstrukce

Elektrické pojistky představují základní ochranný prvek elektrických obvodů, který funguje na principu tavného vodiče. Tento vodič je vyroben z kovů s vysokou elektrickou vodivostí a nízkou teplotou tavení, nejčastěji mědi nebo stříbra. Při překročení jmenovitého proudu se tavný vodič zahřeje na teplotu tavení, roztaví se a přeruší elektrický obvod, čímž zabrání poškození zařízení nebo vzniku požáru. Různé typy pojistek se liší vypínací charakteristikou – od velmi rychlých (TF) po velmi pomalé (TT) – což určuje dobu reakce na přetížení a zkratové proudy.

Princip tavného vodiče

Tavný vodič je dimenzován tak, aby při jmenovitém proudu vydržel běžný provoz, ale při překročení hodnoty (typicky o 10-20 % nad jmenovitý proud) se během několika sekund až desítek sekund roztavil. Materiály jako měď a stříbro mají teplotu tavení přibližně 1085 °C (měď) a 962 °C (stříbro), což umožňuje spolehlivé a rychlé přerušení obvodu. Pojistky s různými charakteristikami (např. T pro pomalé vypnutí u elektromotorů, F pro rychlé vypnutí u citlivých zařízení) umožňují přizpůsobit ochranu konkrétním podmínkám provozu.

Konstrukce pojistky

Tělo pojistky je vyrobeno z tepelně odolných materiálů – keramika, sklo nebo plast – které zajišťují mechanickou pevnost a odolnost vůči teplu vznikajícímu při přerušení proudu. Tavný vodič je uložen uvnitř těla a u pojistek s vyššími proudy je často obklopen hašicím materiálem, nejčastěji křemičitým pískem. Tento písek pohlcuje teplo a pomáhá hašení elektrického oblouku, který vzniká při přerušení proudu. Keramické pojistky jsou vhodné pro vyšší proudy a průmyslové aplikace díky lepší odolnosti vůči teplu a tlaku. Závitové pojistky s Edisonovým závitem E14 nebo E27 se běžně používají v domácnostech a umožňují snadnou výměnu.

Druh pojistky	Materiál těla	Vypínací charakteristika	Typické použití
Tavná pojistka	Keramika, sklo	Rychlé (F), pomalé (T)	Domácnosti, průmysl
Závitová pojistka	Keramika, plast	Rychlé (F)	Domácí elektroinstalace
HRC pojistka	Keramika s pískem	Vysoká vypínací kapacita	Průmyslové obvody

Hašení elektrického oblouku

Při přerušení proudu vzniká mezi tavným vodičem a kontakty elektrický oblouk s teplotou přesahující několik tisíc stupňů Celsia. Tento oblouk by mohl poškodit pojistku nebo způsobit požár. Křemičitý písek uvnitř pojistky během oblouku absorbuje teplo a vytváří tlakové vlny, které rychle uhasí oblouk. Tento mechanismus umožňuje bezpečné a spolehlivé přerušení obvodu i při vysokých zkratových proudech. Pojistky HRC navíc obsahují speciální ventily pro kontrolovaný únik plynu a tlaku, což zvyšuje bezpečnost při vypínání.

Tip: Při výběru pojistky dbejte na správné určení jmenovitého proudu a vypínací charakteristiky, protože nesprávný výběr může vést k častému vyhazování pojistky nebo naopak k nedostatečné ochraně obvodu. Keramické pojistky s pískem jsou vhodné pro průmyslové aplikace s vyššími proudy, zatímco skleněné a plastové závitové pojistky jsou ideální pro domácí elektroinstalace.

Častá chyba: Použití pojistky s nevhodnou vypínací charakteristikou (například rychlé pojistky u elektromotorů) vede k nechtěnému vypnutí při běžných nárazových proudech.

Pro koho se pojistka hodí vs. pro koho ne: Pojistky jsou vhodné pro jednoduché, jednorázové ochranné aplikace s jasně definovaným jmenovitým proudem. Naopak v obvodech s častými nárazovými proudy nebo tam, kde je potřeba opakovaná ochrana bez výměny, je vhodnější použít jističe s nastavitelností a opakovaným zapínáním.

Typy a charakteristiky elektrických pojistek

Elektrické pojistky se liší konstrukcí, rozměry i vypínacími charakteristikami, které určují jejich použití v konkrétních situacích. Základní druhy pojistek zahrnují závitové, trubičkové, nožové a HRC pojistky, přičemž každá skupina nabízí specifické vlastnosti pro dané aplikace.

Závitové pojistky

Závitové pojistky mají konstrukci s Edisonovým závitem E14 nebo E27, což je standardní upevnění používané především v domácnostech. Obsahují tavný vodič, který při překročení jmenovitého proudu přeruší obvod. Tyto pojistky jsou jednorázové a po spálení je nutné je vyměnit. Hodí se pro ochranu běžných elektrických zařízení s nižšími proudy. Jmenovitý proud se obvykle pohybuje mezi 2 A a 16 A.

Trubičkové pojistky

Trubičkové pojistky mají válcovitý tvar a rozměry standardizované na 5×20 mm, 6,3×32 mm nebo 10,3×38 mm. Často se používají v přístrojích, spotřební elektronice a průmyslových aplikacích. Jejich konstrukce umožňuje přesnější a rychlejší přerušení obvodu díky tavnému pásku uvnitř skleněné nebo keramické trubičky. Díky různým délkám a průměrům lze pojistky přizpůsobit specifickým potřebám elektrických obvodů.

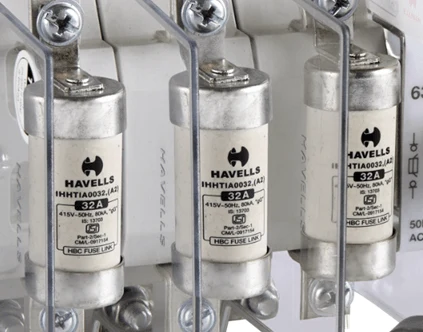

HRC pojistky a nožové pojistky

HRC (High Rupturing Capacity) pojistky mají keramický kryt s práškovým plněním a ventily, které usnadňují hašení elektrického oblouku při přepětí. Vypínací charakteristiky těchto pojistek jsou vhodné pro vysoké proudy a průmyslové instalace, kde je vyžadována vysoká spolehlivost. Nožové pojistky se využívají zejména tam, kde je potřeba rychlá a bezpečná výměna součástky při vyšších proudech, například v rozvodných sítích. Tyto pojistky lze snadno identifikovat díky jejich konstrukci s pevnou nožovou svorkou.

Typ pojistky	Konstrukce	Rozměry / závit	Použití	Vypínací charakteristiky
Závitové pojistky	Tavný vodič, závit E14/E27	Různé velikosti	Domácnosti, nízké proudy	Pomalé, jednorázové
Trubičkové pojistky	Tavný pás v trubičce	5×20, 6,3×32 mm, 10,3×38 mm	Přístroje, průmysl	Rychlé až velmi rychlé
HRC pojistky	Keramický kryt, prášek	Speciální	Průmysl, vysoké proudy	Velmi rychlé, vysoká spolehlivost
Nožové pojistky	Pevná nožová svorka	Různé	Rozvodné sítě, vyšší proudy	Rychlé, snadná výměna

Tip: Častá chyba při výměně pojistky je použití nesprávného typu s nevhodnou vypínací charakteristikou, což může vést k neadekvátní ochraně zařízení nebo častému vybavení pojistky. Výběr pojistky vždy přizpůsobte tomu, zda potřebujete pomalou pojistku pro motory nebo rychlou pro ochranu elektroniky.

Pro koho se pojistky hodí: Závitové a trubičkové pojistky jsou ideální pro domácí a lehké průmyslové použití. HRC a nožové pojistky jsou vhodné pro průmyslové rozvody a aplikace s vyššími proudy, kde je kladen důraz na rychlé vypnutí a bezpečnost. Pro velmi dynamické obvody s častými náběhy motorů se doporučují pojistky s pomalou vypínací charakteristikou.

Použití pojistek v různých elektrických instalacích

Použití elektrických pojistek se liší podle typu instalace a požadavků na ochranu obvodů. V domácnostech, průmyslu i automobilech plní pojistky základní funkci ochrany před přetížením a zkratem, přičemž konstrukce a druhy pojistek odpovídají specifickému prostředí a technickým parametrům.

Domácí elektroinstalace

V domácích elektroinstalacích s napětím 230 V se používají převážně závitové nebo trubičkové pojistky, které chrání obvody před nadměrným proudem. Výběr pojistky závisí na jmenovitém proudu, který obvykle odpovídá hodnotám od 6 A do 16 A podle typu spotřebiče. Správné zapojení elektrické pojistky do okruhu zajišťuje bezpečnost a spolehlivou ochranu, protože pojistka přeruší proud při případném přetížení nebo zkratu. Častou chybou je nesprávný výběr jmenovitého proudu, což může vést k neúčinné ochraně nebo častému vypínání.

Průmyslové instalace

Průmyslové pojistky mají větší rozměry a vyšší jmenovité proudy, často se používají keramické HRC pojistky s vysokou vypínací schopností. Tyto pojistky zvládají odolávat vysokým proudovým špičkám a rychle haší elektrický oblouk, který vzniká při přerušení proudu. Díky specifickým vypínacím charakteristikám jsou vhodné pro ochranu motorů, transformátorů a dalších průmyslových zařízení. Pro průmyslové aplikace platí, že pojistka musí být vždy dimenzována podle maximálního provozního proudu a charakteristik elektrického obvodu.

Automobilové pojistky

Automobilové pojistky jsou obvykle plastové a mají barevné značení, které pomáhá rychle určit jmenovitý proud od 5 A do 30 A. Tyto pojistky chrání elektrické obvody vozidel, včetně osvětlení, ventilátorů nebo elektroniky. Barevné značení je standardizované, což usnadňuje rychlou výměnu a správný výběr pojistky. Provoz s nesprávně zvolenou pojistkou může způsobit poškození elektrických komponent nebo nedostatečnou ochranu při přetížení.

• V domácnostech se pojistky používají především pro obvody osvětlení a zásuvek.
• V průmyslu se volí pojistky s vysokou vypínací schopností, například HRC.
• V automobilech se plastové pojistky s barevným značením snadno mění a kontrolují.

Tip: Při výměně pojistky vždy zkontrolujte její jmenovitý proud a typ, aby odpovídaly parametrům dané instalace.

Barevné značení a výběr správné pojistky

Barevné značení elektrických pojistek usnadňuje rychlou identifikaci jejich jmenovitého proudu a tím i správný výběr pro daný elektrický obvod. Pro bezpečný provoz je nezbytné zvolit pojistku, jejíž jmenovitý proud a provozní napětí odpovídají parametru chráněného zařízení. Níže představím základní barevné kódy pojistek a princip výběru podle technických parametrů.

Barevné značení pojistek

Barevné značení pojistek odpovídá jejich jmenovitému proudu, což je maximální proud, který pojistka trvale snese bez přerušení obvodu. Například růžová barva označuje pojistky s jmenovitým proudem 2 A, červená značí 10 A a modrá je typická pro 20 A. Toto barevné rozlišení je standardizované a pomáhá rychle rozpoznat vhodný typ pojistky při opravách nebo instalacích. Závitové pojistky i keramické pojistky mají podobné barevné kódování, které vychází z konstrukce pojistky a její vypínací charakteristiky.

Barva pojistky	Jmenovitý proud (A)	Použití
Růžová	2	Nízké proudy, elektronika
Červená	10	Domácí elektrické obvody
Modrá	20	Vysoký proud, průmyslové obvody

Výběr pojistky podle proudu a napětí

Výběr správné pojistky závisí především na jmenovitém proudu a provozním napětí elektrického obvodu. Pojistka musí mít jmenovitý proud odpovídající maximálnímu provoznímu proudu zařízení, aby spolehlivě chránila před přetížením. Provozní napětí pojistky musí být stejné nebo vyšší než napětí elektrického okruhu, aby nedošlo k selhání izolace a bezpečnostnímu riziku. Například pro běžnou domácí síť 230 V je vhodná pojistka s provozním napětím aspoň 250 V.

Tip: Častá chyba je použití pojistky s nižším provozním napětím, než je napětí obvodu – může dojít k nebezpečnému selhání hašení elektrického oblouku. Proto je třeba vždy pečlivě kontrolovat značky a symboly pojistek na schématech a technických listech.

Jak rozpoznat správnou pojistku pro elektrický obvod? Doporučuje se sledovat barevné značení, údaje o jmenovitém proudu a provozním napětí uvedené přímo na konstrukci pojistky nebo dokumentaci výrobce.

Pro domácí aplikace se většinou používají keramické pojistky se standardními vypínacími charakteristikami, zatímco závitové pojistky najdou uplatnění spíše v průmyslových nebo specializovaných zařízeních.

Porovnání pojistky s jističem

Porovnání pojistky a jističe pomůže přesněji pochopit jejich rozdílné použití v elektrických obvodech. Obě zařízení slouží k ochraně před přetížením a zkratem, avšak liší se konstrukcí, principem fungování a možností opakovaného použití.

Funkce a princip

Elektrická pojistka je jednorázové ochranné zařízení, které přeruší elektrický proud přetavením tavného vodiče při překročení jmenovitého proudu. Tavný vodič, obvykle z mědi nebo stříbra, má definovanou vypínací charakteristiku a je uložen v keramickém, skleněném nebo plastovém těle s hasebním prostředkem, například křemičitým pískem, který tlumí elektrický oblouk. Po přetavení pojistky je nutná její výměna. Jistič je elektromechanický spínač s elektromagnetickým a tepelným vypínacím mechanismem, který při přetížení nebo zkratu vypne obvod a umožňuje opětovné zapnutí bez výměny součástek. Rychlost vypnutí jističe bývá mírně pomalejší než u pojistky, ale jeho vypínací charakteristiky lze přesně nastavit podle typu B, C nebo D, což umožňuje přizpůsobení citlivosti a doby reakce.

Výhody a nevýhody

Pojistky představují cenově dostupné řešení s velmi rychlou dobou přerušení proudu v řádu milisekund, což je výhodné při ochraně proti zkratům. Jejich jednoduchá konstrukce zaručuje spolehlivost, ale po aktivaci je nutná výměna, což může být nevýhodné u obvodů s častými poruchami. Jističe umožňují opakované vypnutí a zapnutí bez výměny, což zvyšuje komfort uživatele a snižuje náklady na údržbu v dlouhodobém horizontu. Nevýhodou jističů je vyšší pořizovací cena a v některých případech pomalejší reakce na prudké zkratové proudy, což může být kritické v citlivých aplikacích.

Parametr	Elektrická pojistka	Jistič
Přerušení proudu	Jednorázové, rychlé (milisekundy)	Opakované, doba vypnutí 10-100 ms
Cena	Nízká (řádově jednotky až stovky Kč)	Vyšší (stovky až tisíce Kč podle typu)
Údržba	Nutná výměna po přetavení	Opakované zapnutí bez nutnosti výměny
Vypínací charakteristiky	Standardní typy TT, T, M, F, TF	Nastavitelné typy B, C, D
Použití	Jednoduché obvody, nízkonákladové instalace	Domácnosti, průmysl, složité a časté spínání

Tip: Pojistky jsou vhodné pro ochranu jednoduchých a nízkonákladových zařízení, kde je minimální počet poruch a není potřeba opakované vypínání. Naopak jističe doporučuji pro domácí a průmyslové instalace s častým spínáním a požadavkem na rychlou obnovu provozu.

Na co si dát pozor: Častou chybou je použití pojistky s nesprávnou vypínací charakteristikou, což může vést k neúčinné ochraně motorů nebo elektroniky s nárazovými proudy. Pro tyto aplikace je vhodnější jistič s nastavitelnou charakteristikou.

Diagnostika a výměna pojistky

Diagnostika a výměna pojistky patří mezi základní úkony pro správnou funkci elektrických obvodů a bezpečnost domácnosti. Zjistit, zda je pojistka vyhozená, lze jednoduše vizuální kontrolou nebo pomocí multimetru, následná výměna vyžaduje pečlivé dodržování bezpečnostních pravidel.

Jak zjistit vyhozenou pojistku

Vyhozená pojistka má přerušený tavný vodič, který je klíčovou součástí konstrukce pojistky. Tento vodič se taví při nadměrném proudu a tím přeruší elektrický obvod, čímž chrání zařízení před poškozením. Vizuální kontrola může odhalit spálené nebo přerušené vlákno uvnitř skleněné nebo keramické pojistky. Pro přesnější diagnostiku slouží multimetr nastavený na měření odporu, kterým změříte kontinuitu pojistky. Pokud multimetr ukáže nekonečný odpor, pojistka je nefunkční. Tento test je bezpečný, pokud je obvod předem odpojen od zdroje napájení.

Postup výměny pojistky

Výměna elektrické pojistky musí probíhat za dodržení bezpečnostních opatření a správného výběru náhradní pojistky s odpovídajícím jmenovitým proudem a vypínací charakteristikou.

1. Odpojení napájení – vypněte hlavní jistič nebo odpojte napájení v daném obvodu
2. Vyjmutí staré pojistky – opatrně vyjměte pojistku ze závitového nebo zacvakávacího pouzdra
3. Kontrola parametrů – ověřte typ a jmenovitý proud nové pojistky odpovídající původní (například keramické pojistky pro vyšší vypínací charakteristiky)
4. Vložení nové pojistky – zasuňte novou pojistku pevně do držáku
5. Zapojení napájení – zapněte hlavní jistič a otestujte funkčnost obvodu

Odborná rada: Na co si dát pozor během výměny, je správný typ pojistky. Použití nesprávné pojistky může vést k nedostatečné ochraně nebo poškození zařízení. Závitové pojistky se hodí pro starší elektrické rozvody, zatímco moderní keramické pojistky zvládají vyšší proudy a rychlejší vypínací charakteristiky.

Diagnostika a výměna pojistky je jednoduchý proces, který výrazně zvyšuje bezpečnost provozu elektrických zařízení. Při pochybnostech o správnosti pojistky nebo při opakovaných výpadcích doporučuji konzultovat odborníka na elektroinstalace.

Časté dotazy

Co je to elektrická pojistka?

Elektrická pojistka je jednorázové bezpečnostní zařízení, které chrání elektrické obvody před nadproudem přerušením elektrického proudu pomocí tavného vodiče.

Jaká je hlavní funkce elektrické pojistky?

Hlavní funkcí pojistky je přerušení elektrického proudu při překročení jmenovitého proudu, čímž chrání obvod před poškozením nebo požárem.

Jaký je rozdíl mezi pojistkou a jističem?

Pojistka je jednorázové zařízení, které se musí po vyhození vyměnit, zatímco jistič je opakovatelný spínač, který lze opakovaně zapínat a vypínat.

Jaké jsou typy elektrických pojistek?

Existují závitové, trubičkové, nožové a HRC pojistky, které se liší konstrukcí, velikostí a vypínacími charakteristikami.

Jak rozpoznat správnou pojistku pro elektrický obvod?

Správná pojistka má odpovídající jmenovitý proud a provozní napětí, a je označena barevným kódem podle standardů.

Jak se používá elektrická pojistka v domácnosti?

V domácnostech se používají především závitové a trubičkové pojistky pro obvody s napětím 230 V, které chrání zařízení před přetížením.

Jak poznat spálenou nebo nefunkční pojistku?

Spálenou pojistku poznáte podle přerušeného tavného vodiče viditelného uvnitř pojistky nebo pomocí multimetru.

Jak správně zapojit elektrickou pojistku do okruhu?

Pojistka se zasazuje do pojistkového držáku odpovídajícího typu a velikosti, musí odpovídat jmenovitému proudu a napětí obvodu.

Jaké jsou výhody a nevýhody elektrických pojistek?

Výhodou pojistek je nízká cena a rychlé přerušení proudu, nevýhodou je jednorázové použití a nutnost výměny po vyhození.

Kdy je potřeba pojistku v elektrickém zařízení vyměnit?

Pojistku je potřeba vyměnit vždy po jejím vyhození, kdy dojde k roztavení tavného vodiče a přerušení obvodu.

Jaké materiály se nejčastěji používají pro tavné elementy elektrických pojistek?

Nejběžnějším materiálem je cín nebo slitina olova s cínem, které mají nízký bod tavení kolem 180 °C, což umožňuje rychlé přerušení obvodu při přetížení.

Co znamená barevné značení na keramických pojistkách?

Barevné značení označuje jmenovitý proud pojistky, například červená barva často značí pojistku na 10 A, modrá na 6 A, což usnadňuje správný výběr pojistky.

Jaká je standardní doba vypnutí pojistky při přetížení 200 % jmenovitého proudu?

Typická doba vypnutí u tavné pojistky je do 2 sekund při dvojnásobném přetížení, což zabraňuje poškození zařízení a kabeláže.

Jaké jsou hlavní výhody závitových pojistek oproti plochým pojistkám?

Závitové pojistky umožňují opakované použití a lepší mechanickou stabilitu, jsou vhodné pro vyšší proudy do 25 A a mají snadnou výměnu.

Jaký bezpečnostní standard musí splňovat elektrické pojistky pro domácí použití v ČR?

Pojistky musí být certifikovány dle normy ČSN EN 60269, která zajišťuje správné vypínací charakteristiky a bezpečnost při provozu.
