Proudové chrániče představují klíčový prvek elektrické ochrany, který výrazně zvyšuje bezpečnost elektrických instalací v domácnosti. Správné zapojení do elektrické zásuvky podle ČSN norem minimalizuje riziko úrazu elektrickým proudem a požáru. Poradím, jak instalaci zvládnout bezpečně a efektivně.
Klíčové závěry
- Proudové chrániče v zásuvkách musí mít reziduální proud max. 30 mA dle ČSN 33 2130 ed. 3.
- Typ A proudových chráničů detekuje střídavé i pulzující stejnosměrné zbytkové proudy.
- Správné zapojení vodičů je klíčové – modrý vodič je N, zelenožlutý PE, nesmějí se zaměňovat.
- V objektech se dřevěnými konstrukcemi je použití proudových chráničů povinné pro zvýšení požární bezpečnosti.
- Proudové chrániče mohou být samostatné nebo integrované v jističích, což ovlivňuje jejich instalaci a funkci.
Jak zapojit proudový chránič do zásuvky krok za krokem
Zapojení proudového chrániče do zásuvky vyžaduje přesné dodržení barevného značení vodičů a správné schéma podle typu instalace. Pro jednofázovou i třífázovou instalaci platí odlišné postupy, přičemž třífázové systémy mohou fungovat i bez vodiče N. Proudový chránič monitoruje zbytkový proud a zajišťuje tak elektrickou ochranu podle ČSN norem. Níže najdete podrobný návod a schémata zapojení.
Schéma zapojení jednofázového proudového chrániče
V jednofázové instalaci se proudový chránič zapojuje před zásuvku takto: fáze (L) má hnědé nebo černé barevné značení, nulový vodič (N) je modrý a ochranný vodič (PE) žlutozelený. Proudový chránič se připojuje mezi zdroj a zásuvku, kde fáze i nulák procházejí jeho svorkami. Ochranný vodič PE se připojuje přímo na svorku zásuvky. Tím se zabezpečí správná detekce úniku proudu a ochrana proti úrazu elektrickým proudem.
- Odpojte hlavní jistič – zajistěte bezpečnost elektrických instalací.
- Připojte vodič L do svorky chrániče označené L vstup.
- Připojte vodič N do svorky N vstup.
- Výstupní svorky chrániče připojte k zásuvce (L a N).
- Připojte vodič PE přímo k zásuvce.
- Zapněte jistič a otestujte chránič tlačítkem TEST.
| Vodič | Barva | Připojení |
|---|---|---|
| L | Hnědá/černá | L vstup a výstup chrániče |
| N | Modrá | N vstup a výstup chrániče |
| PE | Žlutozelená | Přímo na zásuvku |
Schéma zapojení třífázového proudového chrániče
Třífázový proudový chránič se používá pro zásuvky v třífázové instalaci (L1, L2, L3). Vodiče fází mají barevné značení černá, hnědá a šedá, nulový vodič N modrý a ochranný PE žlutozelený. Pokud instalace nemá vodič N, proudový chránič může být typ s indikací bez nuláku. Ve třífázovém systému je nutné správné připojení všech fází do vstupních svorek chrániče, aby vyhodnocoval zbytkový proud správně i přes fázový posun.
- Odpojte hlavní jistič.
- Připojte všechny fáze L1, L2, L3 do vstupních svorek chrániče.
- Připojte nulový vodič N, pokud je k dispozici, do svorky N vstup.
- Výstupní svorky chrániče propojte se zásuvkou.
- Připojte PE vodič přímo k zásuvce.
- Zapněte jistič a proveďte test chrániče.
| Vodič | Barva | Připojení |
|---|---|---|
| L1 | Černá | L1 vstup a výstup chrániče |
| L2 | Hnědá | L2 vstup a výstup chrániče |
| L3 | Šedá | L3 vstup a výstup chrániče |
| N | Modrá | N vstup a výstup chrániče (pokud je) |
| PE | Žlutozelená | Přímo na zásuvku |
Tip: Častou chybou je zaměnění vodičů L a N, což může způsobit nefunkčnost proudového chrániče a ohrožení bezpečnosti. Při zapojení do zásuvky ve vícefázové instalaci je nutné vždy zkontrolovat správné barevné značení a kompatibilitu typu proudového chrániče s instalací.
Jak správně zapojit proudový chránič do zásuvky vyžaduje dodržení těchto detailů, aby byla zachována elektrická ochrana a splněny požadavky ČSN norem. Tento návod na zapojení proudového chrániče v zásuvkách zohledňuje i možné elektromagnetické rušení a typy proudových chráničů vhodné pro daný okruh.
Typy proudových chráničů vhodné pro zásuvkové obvody
Proudový chránič je základním prvkem elektrické ochrany, který zajišťuje bezpečnost zásuvkových obvodů v domácnostech i menších objektech. Pro zásuvkové okruhy se v praxi nejčastěji používají proudové chrániče typu AC a typu A. Typ AC detekuje pouze střídavé reziduální proudy, tedy úniky proudu střídavého charakteru bez složek stejnosměrných. Typ A navíc detekuje pulzující stejnosměrné zbytkové proudy, které vznikají například u spotřebičů s usměrňovači nebo elektronickými měniči.
Správný výběr typu chrániče závisí na charakteru připojených spotřebičů. Pro běžné domácí zásuvky ČSN 33 2130 ed. 3 a její změna Z1 (2018) doporučují proudové chrániče typu A s jmenovitým reziduálním proudem do 30 mA. Tento typ pokrývá širší spektrum únikových proudů a splňuje požadavky na ochranu osob před úrazem elektrickým proudem v zásuvkových obvodech do 32 A.
| Typ proudového chrániče | Detekce reziduálního proudu | Vhodnost pro domácí zásuvky |
|---|---|---|
| Typ AC | Pouze střídavé reziduální proudy (AC) | Vhodný pro jednoduché obvody bez elektroniky |
| Typ A | Střídavé i pulzující stejnosměrné reziduální proudy | Doporučený pro většinu zásuvkových okruhů s elektronikou |
| Typ F | Detekce střídavých, pulzujících stejnosměrných a vysokofrekvenčních reziduálních proudů | Používá se při speciálních instalacích s citlivými spotřebiči |
Výhody použití proudových chráničů v zásuvkových obvodech
Použití proudových chráničů výrazně snižuje riziko úrazu elektrickým proudem, a to zejména díky rychlému odpojení napájení při detekci nerovnovážného zbytkového proudu nad 30 mA. Chrániče také chrání elektrospotřebiče před poškozením způsobeným například elektromagnetickým rušením. Správně zapojený proudový chránič zajišťuje soulad s platnými ČSN normami (např. ČSN 33 2000-4-41 ed. 3), které vyžadují doplňkovou ochranu zásuvek do 32 A určených pro laickou obsluhu.
Tip: Častou chybou při instalaci je nesprávné zapojení vodiče ochranného vodiče (PE) místo vodiče nulového (N) do vstupu proudového chrániče, což může způsobit nefunkčnost ochrany. Další problém představuje použití typu AC tam, kde jsou připojeny elektronické spotřebiče, což vede k nežádoucímu vybavení chrániče.
Pro koho se proudové chrániče hodí: Jsou nezbytné v domácnostech, objektech se dřevěnou konstrukcí a všude tam, kde je třeba zvýšit ochranu proti úrazu a požáru. Pro koho nejsou vhodné: V instalacích s velmi citlivými IT zařízeními bez vhodné koordinace může docházet k nežádoucímu vybavení, proto je potřeba zvážit typ a umístění chráničů.
Použití proudových chráničů typu F je vhodné v prostředích s vysokou frekvencí spínaných zdrojů a speciálními spotřebiči, kde typ A nemusí zajistit dostatečnou detekci. Tento typ chrániče detekuje i vysokofrekvenční složky reziduálních proudů, což zvyšuje bezpečnost a spolehlivost instalace.

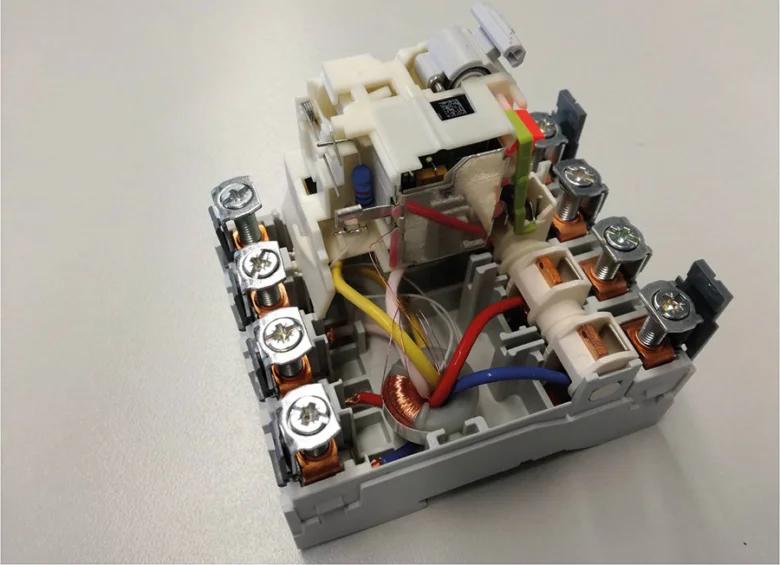

Proudové chrániče se skládají z toroidního součtového proudového transformátoru, vybavovacího relé a spínacího mechanismu. Vodiče fáze i nulového vodiče (L, N) procházejí primárním vinutím transformátoru, který vyhodnocuje vektorový součet proudů. Při nerovnováze (například při zemním spojení) dojde k okamžitému vypnutí obvodu.
Výběr typu proudového chrániče a jeho správné zapojení do zásuvkových obvodů je klíčové pro splnění požadavků ČSN 33 2130 a dalších norem, které stanovují maximální reziduální proud 30 mA pro zásuvky do 32 A. Třífázové zásuvky nad 32 A se doporučuje chránit proudovým chráničem s reziduálním proudem do 100 mA.
Odborná rada: Při instalaci proudových chráničů do zásuvek vždy dbejte na dodržení barevného značení vodičů a správné dimenzování chrániče podle typu a zatížení obvodu. Nesprávné zapojení může vést k selhání ochrany nebo častému vybavení, což ohrožuje bezpečnost i funkčnost instalace.
Normy a legislativa upravující použití proudových chráničů v zásuvkách
Použití proudových chráničů v elektrických zásuvkách je upraveno především normami ČSN 33 2130 ed.3 a ČSN 33 2000-4-41 ed.3, které stanovují jasné požadavky pro bezpečnost elektrických instalací. ČSN 33 2130 určuje povinnost instalace proudových chráničů s maximálním reziduálním proudem 30 mA, což výrazně snižuje riziko úrazu elektrickým proudem. ČSN 33 2000-4-41 doplňuje tento požadavek zavedením povinné doplňkové ochrany proudovým chráničem v zásuvkových obvodech, zejména v koupelnách, na venkovních rozvodech a v dětských pokojích.
Jaké jsou normy pro zapojení proudových chráničů do domácích zásuvek, tedy stanovují nejen maximální hodnotu reziduálního proudu, ale také definují vhodné typy proudových chráničů a jejich správnou instalaci, aby se minimalizovalo elektromagnetické rušení a zajistila odpovídající elektrická ochrana.
Výhody použití proudových chráničů v zásuvkových obvodech:
- Zvýšená bezpečnost proti přímému i nepřímému dotyku
- Prevence požárů způsobených poruchami izolace
- Ochrana před elektromagnetickým rušením díky správnému typu chrániče
- Splnění legislativních požadavků a ČSN norem
Pro správné zapojení a použití proudových chráničů je nezbytné dodržovat uvedené normy a respektovat legislativní požadavky, které zajišťují spolehlivou elektrickou ochranu.
Možné chyby při zapojení a jak se jim vyhnout
Nejčastější chyby při zapojení proudového chrániče do zásuvky a jak se jim vyhnout
Nejčastější chybou při zapojení proudového chrániče do zásuvky je zaměnění nulového vodiče (N, modrý) s ochranným vodičem (PE, zelenožlutý). Tento omyl způsobí, že součtový proudový transformátor nezaznamená správně zbytkový proud, což znemožní vybavení chrániče při poruše a ohrozí elektrickou ochranu instalace. Podle ČSN 33 2130 ed. 4 musí být vodič N vždy připojen na svorku určenou pro nulový vodič, nikoliv na ochranný vodič PE.
Při třífázových instalacích je nezbytné správně zapojit všechny tři fázové vodiče (L1, L2, L3) a nulový vodič (N) do proudového chrániče. Nesprávné propojení nebo vynechání některého vodiče vede k falešným nebo chybějícím detekcím zbytkového proudu, což může způsobit selhání vybavení chrániče. Navíc u třífázových systémů s chráničem bez nulového vodiče je nutné použít speciální typy proudových chráničů, které zohledňují fázový posun.
Další častou chybou je zapojení více proudových chráničů za sebou (tzv. kaskádové zapojení) bez odborného posouzení. Takové uspořádání může způsobit nesprávné vybavení nebo zbytečné vybavování chráničů, což snižuje spolehlivost ochrany a zvyšuje riziko výpadků. ČSN 33 2000-4-41 doporučuje pečlivě plánovat počet a umístění proudových chráničů v instalaci.
Před uvedením do provozu je nutné vždy ověřit správnou polaritu a funkčnost zapojení. Testování proudového chrániče pomocí tlačítka „T“ musí vyvolat okamžité vypnutí, jinak instalace není bezpečná. Doporučuje se také pravidelné testování chráničů minimálně jednou za tři měsíce.
- Nepřipojujte ochranný vodič PE místo nulového vodiče N do svorky chrániče
- Dodržujte ČSN 33 2130 a ČSN 33 2000-4-41, zejména u třífázových systémů s proudovými chrániči
- Vyvarujte se kaskádového zapojení více proudových chráničů bez odborného návrhu
- Ověřte funkčnost chrániče tlačítkem „T“ před uvedením do provozu
Tip: Při instalaci proudových chráničů v zásuvkových obvodech s vysokou citlivostí na poruchy, například v kancelářích s IT vybavením, doporučuji použít samostatné proudové chrániče na každý okruh, aby se minimalizovalo riziko nežádoucího vybavení.
„Při instalaci proudových chráničů je zásadní pečlivost v rozlišení vodičů a respektování platných ČSN norem, aby byla zajištěna bezpečnost uživatelů,“ upozorňuje elektroinženýr Petr Novák.
Údržba a testování proudových chráničů v zásuvkách
Pravidelná údržba a testování proudových chráničů v zásuvkách jsou nezbytné pro zajištění bezpečnosti elektrických instalací v domácnostech i komerčních objektech. Funkčnost proudového chrániče je nutné ověřovat minimálně jednou za tři měsíce stisknutím testovacího tlačítka, které simuluje únik proudu. Pokud chránič nevybaví do 0,3 sekundy, znamená to poruchu a je třeba jej neprodleně vyměnit nebo opravit.
Integrace přepěťové ochrany se proudovými chrániči
Kombinace přepěťové ochrany s proudovým chráničem v zásuvkových obvodech výrazně zvyšuje elektrickou bezpečnost. Přepěťová ochrana (SPD) zabraňuje poškození zařízení náhlými přepětími, například při bleskových výbojích nebo spínacích jevech v síti. Proudový chránič naopak detekuje zbytkové proudy nad 30 mA a okamžitě odpojuje napájení, čímž předchází úrazům elektrickým proudem. Instalace musí respektovat ČSN 33 2000-4-41 ed. 3, která vyžaduje doplňkovou ochranu proudovým chráničem s reziduálním proudem max. 30 mA pro zásuvky do 32 A určené pro běžné uživatele.
Pro správnou funkci je nutné:
- Montovat přepěťovou ochranu na hlavní vstup rozvodné skříně, aby byla chráněna celá instalace.
- Zvolit typ proudového chrániče podle charakteru zátěže a typu zásuvkového okruhu (typ A pro elektronické spotřebiče s pulzujícím stejnosměrným proudem).
- Pravidelně testovat chránič stisknutím testovacího tlačítka, přičemž vybavení do 0,3 sekundy potvrzuje správnou funkci.
| Časová frekvence testování | Doporučený interval | Poznámka |
|---|---|---|
| Testovací tlačítko | Každé 3 měsíce | Simuluje únik proudu |
| Kompletní revize | Každé 5 let | Provádí kvalifikovaný elektrikář |
Tip: Častou chybou je instalace více proudových chráničů za sebou bez odborného návrhu, což může vést k nežádoucím falešným vybavením a snížení spolehlivosti ochrany. V domácnostech s běžnou spotřební elektronikou postačuje jeden správně zvolený chránič na zásuvkový okruh.
Přepěťová ochrana není standardní součástí zásuvkových obvodů a její instalaci doporučuji konzultovat s odborníkem, zejména v objektech s citlivou elektronikou nebo v oblastech s častými přepětími. Pravidelná kontrola a údržba chráničů výrazně snižuje riziko poruch a zvyšuje bezpečnost uživatelů.
Výhody použití proudových chráničů v domácích zásuvkách
Použití proudových chráničů v zásuvkových obvodech výrazně zvyšuje bezpečnost elektrických instalací a chrání před úrazem elektrickým proudem. Zvláštní pozornost vyžadují objekty s dřevěnou konstrukcí, kde je instalace proudových chráničů nejen doporučená, ale často povinná z hlediska požární bezpečnosti.
Výhody použití proudových chráničů v zásuvkových obvodech
Proudový chránič detekuje únik elektrického proudu a rychle přeruší napájení, čímž minimalizuje riziko úrazu i požáru. ČSN normy stanovují jejich použití zejména v zásuvkových okruzích, kde hrozí kontakt s vlhkostí nebo poškozenými zařízeními. Pro dřevěné konstrukce platí přísnější požadavky kvůli vyšší hořlavosti materiálu, což zvyšuje požární ochranu domácnosti.
Kdy je vhodné použít proudový chránič ve vývodu zásuvky
Proudový chránič se instaluje ve vývodu zásuvky zejména v koupelnách, kuchyních a na venkovních rozvodech, kde je zvýšené nebezpečí úrazu. Doporučuje se použití typů chráničů s citlivostí 30 mA pro osobní ochranu a vyšší hodnoty pro technické okruhy. Instalace více proudových chráničů za sebou v jedné instalaci není běžná a může komplikovat elektrickou ochranu.
Elektromagnetické rušení a kompatibilita s elektronickými zařízeními
Proudový chránič může v některých případech způsobit elektromagnetické rušení, které ovlivňuje citlivá elektronická zařízení. Pro minimalizaci problémů doporučuji:
- používat chrániče s nízkou hladinou rušení (EMC kompatibilní typy)
- instalovat filtry proti rušení v rozváděči
- oddělit zásuvkové okruhy s citlivou elektronikou od silových obvodů s vyšším rušením
Tip: Dodržujte ČSN normy a pravidelně testujte funkci proudových chráničů, abyste zajistili spolehlivou elektrickou ochranu a bezpečnost vaší domácnosti.
Časté dotazy
Jak zapojit proudový chránič do zásuvky?
Zapojte vodiče L, N a PE podle barevného značení do odpovídajících svorek proudového chrániče, zkontrolujte schéma a proveďte test funkčnosti stisknutím testovacího tlačítka.
Jaké jsou hlavní typy proudových chráničů?
Typ A detekuje střídavé i pulzující stejnosměrné proudy, typ AC pouze střídavé, vhodné pro běžné domácí zásuvky je typ A s max. reziduálním proudem 30 mA.
Kdy je povinné použít proudový chránič v zásuvkách?
Podle ČSN 33 2130 ed. 3 je povinné použití proudového chrániče s reziduálním proudem max. 30 mA v zásuvkových obvodech do 32 A, zejména v objektech s dřevěnou konstrukcí.
Jak často testovat proudový chránič?
Doporučuje se testovat funkčnost proudového chrániče minimálně jednou za tři měsíce pomocí testovacího tlačítka.
Je možné zapojit více proudových chráničů za sebou?
Ano, lze zapojit více proudových chráničů za sebou, ale je nutné dbát na správné uspořádání a kompatibilitu, aby nedocházelo k nežádoucímu vybavení.
Jaké chyby se nejčastěji dělají při zapojení proudového chrániče?
Nejčastější chybou je zaměnění modrého vodiče N za zelenožlutý PE, nesprávné připojení fázových vodičů a neřešení fázového posunu ve třífázových instalacích.
Jak integrovat přepěťovou ochranu s proudovým chráničem?
Přepěťová ochrana by měla být umístěna před proudový chránič a musí být kompatibilní, aby zajišťovala ochranu před nárazy bez narušení funkce chrániče.
Jaký je rozdíl mezi samostatným a integrovaným proudovým chráničem?
Samostatné proudové chrániče jsou nezávislé přístroje, integrované jsou součástí jističů; rozdíl ovlivňuje způsob zapojení a funkci ochrany.
Jak se liší zapojení proudového chrániče v jednofázové a třífázové instalaci?
Jednofázové zapojení používá vodiče L, N a PE, třífázové navíc L1, L2, L3; u třífázových je nutné zohlednit fázový posun a případnou absenci vodiče N.
Jaká je role proudového chrániče v objektech s dřevěnou konstrukcí?
V objektech s dřevěnou konstrukcí je použití proudových chráničů povinné kvůli zvýšení požární bezpečnosti a prevenci úrazů elektrickým proudem.
Jaké je schéma zapojení třífázového proudového chrániče?
Schéma zapojení třífázového proudového chrániče zahrnuje připojení všech tří fází a nulového vodiče do chrániče, přičemž výstup je veden do zásuvek; správné zapojení vyžaduje dodržení barevného značení a pořadí vodičů podle normy.
Jak správně provést testování funkčnosti proudového chrániče po instalaci?
Po instalaci je nutné provést test tlačítkem TEST na chrániči, které simuluje únik proudu; doporučuje se tento test opakovat minimálně jednou za tři měsíce, aby byla zajištěna správná funkce ochrany.
