Průmyslový Ethernet představuje klíčovou technologii pro spolehlivou a rychlou komunikaci v automatizačních sítích. Díky speciálním protokolům a robustní ethernet kabeláži umožňuje efektivní integraci řídicích systémů ve výrobním prostředí. Správná volba topologie a hardwaru zásadně ovlivňuje stabilitu a výkon průmyslových aplikací.
💡 Klíčové informace
- Průmyslový Ethernet umožňuje komunikaci v reálném čase a integraci výrobních zařízení s podnikem.
- PROFINET dosáhl v roce 2018 30% tržního podílu v průmyslových sítích.
- EtherNet/IP měl v letech 2017-2018 tržní podíl 25-28 %.
- Kabely Belden jsou odolné od -70 °C do +150 °C a vhodné pro náročné průmyslové prostředí.
- Powerlink dosahuje doby cyklu až 400 μs při obsluze několika zařízení v reálném čase.
Co je průmyslový Ethernet a jak funguje v automatizaci
Průmyslový Ethernet představuje specializovanou formu ethernetové komunikace navrženou pro náročné provozní podmínky v průmyslové automatizaci. Na rozdíl od běžného Ethernetu umožňuje průmyslový Ethernet deterministickou komunikaci s garantovanou latencí pod 1 ms, což je nezbytné pro přesné řízení a synchronizaci výrobních procesů v reálném čase. Technologie zajišťuje odolnost vůči elektromagnetickému rušení, vibracím, extrémním teplotám v rozsahu od -40 °C do +85 °C a mechanickým nárazům běžným v průmyslovém prostředí.
Průmyslový Ethernet se využívá v automatizačních sítích pro propojení senzorů, pohonů, programovatelných logických automatů (PLC) a dalších řídicích komponent výrobních linek. Standardní kabeláž zahrnuje stíněné kategorie 6 a 7 s dvojitým opletením a pokovenou fólií, které splňují požadavky na elektromagnetickou kompatibilitu a mechanickou odolnost. Robustní konektory M12 s krytím IP67 zajišťují spolehlivé spojení i v prašném a vlhkém prostředí. Ethernet topologie v průmyslových sítích často využívá prstencové nebo hvězdicové uspořádání s podporou automatického přepínání (ring redundancy), což minimalizuje výpadky a zkracuje dobu obnovy sítě pod 50 ms.
- Real-time komunikace umožňuje přenos dat s latencí typicky mezi 100 μs a 1 ms
- Deterministická komunikace zaručuje stabilní a předvídatelný přenos bez kolizí
- Odolnost proti elektromagnetickému rušení (EMC) splňuje normy EN 61000-6-2 a EN 61000-6-4
- Průmyslové protokoly jako PROFINET, EtherCAT, EtherNet/IP či Powerlink optimalizují integraci zařízení různých výrobců
Co je průmyslový ethernet a jak se používá v automatizaci
Průmyslový Ethernet se uplatňuje tam, kde je nezbytná rychlá a spolehlivá komunikace s přesnou časovou synchronizací zařízení, například v automobilovém průmyslu, potravinářské výrobě či balicích linkách. Klíčovou výhodou je schopnost řídit a monitorovat složité výrobní procesy v reálném čase s přesností do mikrosekund.
Typické využití zahrnuje:
- Propojení PLC, senzorů a pohonů v rámci výrobní linky s minimální latencí
- Implementaci bezpečnostních funkcí přes protokoly Safety over Ethernet
- Centralizované řízení a sběr dat do podnikového informačního systému (MES, SCADA)
- Synchronizaci pohybů robotů a dopravníků s přesností do 1 μs
Tip: Častou chybou při implementaci průmyslového Ethernetu je nedostatečné odstínění kabeláže v blízkosti elektromotorů a měničů, což vede k zvýšenému počtu přenosových chyb a nestabilitě sítě. Doporučuje se používat kabely s dvojitým stíněním a správně uzemnit všechny komponenty.
Průmyslový Ethernet se hodí pro výrobní provozy vyžadující vysokou dostupnost a přesnost řízení, zatímco pro malé nebo méně kritické aplikace s nízkými nároky na rychlost a determinismus může být ekonomičtější použít klasické Ethernetové sítě nebo sériové sběrnice.
Hlavní protokoly průmyslového Ethernetu a jejich vlastnosti
Průmyslový ethernet využívá různé protokoly přizpůsobené specifickým požadavkům automatizačních sítí. Přehled technologií průmyslového ethernetu a jejich využití v automatizaci zahrnuje protokoly, které se liší způsobem komunikace, topologií a rychlostí výměny dat.
PROFINET
PROFINET vznikl v roce 2002 a od roku 2018 drží přibližně 30% tržní podíl v průmyslových komunikačních sítích. Tento protokol podporuje real-time i isochronní výměnu dat, což je klíčové pro přesnou synchronizaci v automatizačních systémech. PROFINET využívá standardní ethernet kabeláž průmysl a umožňuje flexibilní ethernet topologie, například hvězdicovou i lineární.
EtherCAT
EtherCAT byl vyvinut firmou Beckhoff v roce 2003 a pro průmyslovou komunikaci používá prstencovou topologii s modelem master/slave. Tento přístup minimalizuje prodlevy v přenosu dat a umožňuje velmi rychlou cyklickou komunikaci, což je důležité pro řízení pohybových systémů v automatizaci.
EtherNet/IP
EtherNet/IP využívá protokol CIP (Common Industrial Protocol) a v letech 2017-2018 dosahoval 25-28% tržního podílu. Pro komunikaci používá standardní TCP a UDP multicast, díky čemuž je vhodný pro rozsáhlé automatizační sítě s různými typy zařízení a vysokou mírou interoperability.
Powerlink
Powerlink vznikl v roce 2002 u firmy B&R a je charakteristický podporou cyklické komunikace s dobou cyklu kolem 400 μs. Dokáže obsloužit až 30 zařízení během 1 ms, což je výhodné pro řízení rychlých a přesných průmyslových procesů.
MODBUS/TCP
MODBUS/TCP představuje adaptaci původního protokolu MODBUS z roku 1979 pro použití v ethernetových sítích. Tento protokol je jednodušší a široce používaný zejména tam, kde není potřeba extrémně rychlá nebo složitá komunikace, ale spíše spolehlivost a snadná integrace.
| Protokol | Rok vzniku | Tržní podíl (%) | Topologie | Doba cyklu / Rychlost |
|---|---|---|---|---|
| PROFINET | 2002 | ~30 | Hvězdicová, lineární | Real-time, isochronní |
| EtherCAT | 2003 | N/A | Prstencová | Velmi rychlá (master/slave) |
| EtherNet/IP | 2001 | 25-28 | Hvězdicová | TCP/UDP multicast |
| Powerlink | 2002 | N/A | Hvězdicová | 400 μs cyklus, 30 zařízení |
| MODBUS/TCP | Adaptace 1979 | N/A | Hvězdicová | Nižší rychlost, spolehlivost |
Tip: Pro koho se průmyslový ethernet hodí, jsou aplikace s náročnou automatizací vyžadující rychlou a spolehlivou komunikaci. Naopak pro malé systémy s nízkou komplexitou může být implementace těchto protokolů zbytečně nákladná a složitá.
Hardware a kabeláž používaná v průmyslovém Ethernetu
Průmyslový ethernet vyžaduje odolný hardware a speciální kabeláž, které zajistí spolehlivost i v náročných podmínkách automatizace. V této sekci se zaměříme na klíčové komponenty, které splňují požadavky na průmyslový ethernet v podmínkách automatizačních sítí.

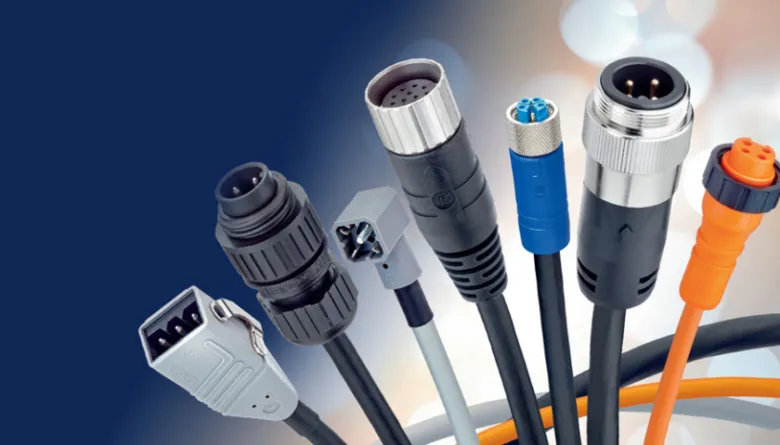

Konektory Hirschmann a Lumberg Automation
Konektory Hirschmann a Lumberg Automation jsou typickými zástupci robustních konektorů M12, používaných v průmyslovém ethernetu. Nabízejí 3 až 8 kontaktů, jsou dostupné v plastovém i nerezovém provedení a mají krytí IP67, což znamená ochranu proti prachu a vodě. Díky těmto vlastnostem jsou vhodné pro průmyslové prostředí, kde jsou kabeláže vystaveny olejům, vibracím a dalším mechanickým vlivům.
Kabely Belden a jejich vlastnosti
Kabely Belden patří mezi nejpoužívanější ethernet kabeláž v průmyslu, dostupné pro kategorie 6, 6e, 6a a 7. Nabízejí jedno- nebo dvojité stínění, které minimalizuje elektromagnetické rušení v automatizačních sítích. Kabely fungují v širokém teplotním rozsahu od -70 °C do +150 °C, což umožňuje nasazení i v extrémních podmínkách. Délky balení se pohybují od 100 do 500 metrů, což přispívá k flexibilitě instalace.
| Parametr | Hodnota | Význam pro průmysl |
|---|---|---|
| Kategorie | 6, 6e, 6a, 7 | Podpora vysokorychlostní komunikace |
| Stínění | Jedno- nebo dvojité | Ochrana proti elektromagnetickému rušení |
| Teplotní rozsah | -70 °C až +150 °C | Odolnost v náročných podmínkách |
| Délka balení | 100-500 m | Flexibilita při instalaci |
Tip: Pro průmyslové aplikace je klíčové používat konektory a kabeláž s certifikací IP67 a širokým teplotním rozsahem, aby byla zajištěna bezproblémová průmyslová komunikace v rámci ethernet topologie automatizačních systémů.
Průmyslový ethernet se díky takovému hardwaru spolehlivě uplatní v různých automatizačních systémech, od výrobních linek až po komplexní průmyslové sítě.
Implementace a integrace průmyslového Ethernetu v automatizovaných systémech
Výběr protokolu a konfigurace
Při výběru průmyslového Ethernet protokolu je třeba zohlednit rychlost přenosu, deterministickou komunikaci a kompatibilitu s průmyslovou kabeláží. PROFINET vyžaduje vyhrazenou VLAN pro oddělení provozu a podporuje isochronní výměnu dat (IRT) s dobou cyklu až 31,25 μs. EtherNet/IP využívá běžné komerční komponenty (CotS) a standardní ethernet topologii s podporou TCP pro explicitní a UDP multicast pro implicitní komunikaci. Správná konfigurace parametrů, včetně implementace IGMP pro multicast, zajišťuje stabilní a spolehlivou průmyslovou komunikaci v reálném čase.
Integrace s podnikovými systémy
Propojení automatizačních sítí s ERP a SCADA systémy umožňují protokolové brány, které zajišťují bezproblémovou komunikaci mezi PROFINET, EtherNet/IP a dalšími protokoly jako MODBUS/TCP či EtherCAT. Tyto brány podporují synchronizaci dat a parametrů pohonů v řádu mikrosekund, což je nezbytné pro přesné řízení výrobních procesů. Integrace průmyslového Ethernetu tak umožňuje centralizované monitorování a řízení výroby s reálným časem odezvy pod 1 ms.
Diagnostika a řešení problémů
Pro udržení spolehlivosti průmyslové komunikace je nezbytné pravidelné monitorování sítě pomocí specializovaných diagnostických nástrojů, které detekují přenosové chyby, latenci a zatížení. Častou chybou je nedostatečné oddělení VLAN u PROFINET, což vede ke kolizím dat a nestabilitě sítě. Doporučuje se také sledovat správnou konfiguraci IGMP protokolu u EtherNet/IP pro multicastové přenosy. Včasná diagnostika minimalizuje výpadky a optimalizuje provozní parametry automatizačních systémů.
Bezpečnostní aspekty a výzvy průmyslového Ethernetu
Průmyslový Ethernet v automatizačních systémech čelí specifickým bezpečnostním hrozbám, které mohou ohrozit kontinuitu výroby i integritu dat. Z tohoto důvodu je nezbytné zavést systematická a technicky podložená opatření k ochraně průmyslové komunikace v rámci automatizačních sítí.
Kybernetická rizika v průmyslovém Ethernetu
Mezi nejčastější kybernetické hrozby patří DDoS útoky, které mohou způsobit zahlcení sítě a následné výpadky v komunikaci mezi řídicími jednotkami a výrobními zařízeními. Neautorizovaný přístup, často umožněný slabými autentizačními mechanismy, vede k riziku manipulace s datovými pakety nebo k převzetí kontroly nad automatizačními prvky, což může mít za následek havárie nebo poškození výrobního procesu. Dalším problémem je možnost šíření malware v rámci nesegmentované ethernet topologie, kdy jeden kompromitovaný uzel může ohrozit celou síť.
Ochranná opatření a standardy
Základní bezpečnostní opatření zahrnují implementaci průmyslových firewallů, které filtrují provoz na úrovni paketů a protokolů specifických pro průmyslový ethernet. Segmentace sítě pomocí VLAN a fyzického oddělení snižuje riziko laterálního pohybu útočníka v síti a omezuje dopad případného průniku na kritické části automatizačního systému. Pravidelné aktualizace firmware a softwarových komponent zařízení, včetně průmyslových switchů a řídicích jednotek, jsou nezbytné pro odstranění známých bezpečnostních zranitelností a udržení integrity datové komunikace. Doporučuje se rovněž využívat protokoly s vestavěnou autentizací a šifrováním, například zabezpečený PROFINET s TLS.
- Průmyslové firewally filtrují provoz na úrovni specifických průmyslových protokolů
- Segmentace sítě pomocí VLAN omezuje šíření kybernetických hrozeb
- Pravidelné aktualizace firmware udržují ochranu proti známým zranitelnostem
Tip: Pro zvýšení bezpečnosti průmyslového Ethernetu v automatizačních systémech doporučuji kombinovat firewall, VLAN segmentaci a pravidelné aktualizace zařízení, přičemž je třeba sledovat kompatibilitu s používanými průmyslovými ethernet protokoly a zohlednit specifika ethernet kabeláže průmysl v daném provozu.
Častá chyba: Podcenění segmentace sítě vede k rychlému šíření útoků napříč celou ethernet topologií, což výrazně zvyšuje riziko rozsáhlých výpadků.
Pro koho se to hodí: Tento přístup je vhodný pro výrobní podniky s komplexními automatizačními sítěmi a vysokými nároky na dostupnost a bezpečnost dat.
Pro koho NE: Jednoduché nebo izolované automatizační systémy s minimálním počtem zařízení mohou zvládnout základní bezpečnostní opatření bez náročné segmentace a složitých firewallů.
Srovnání nákladů a provozu různých průmyslových Ethernet protokolů
Průmyslový ethernet se v automatizačních systémech používá pro rychlou a spolehlivou průmyslovou komunikaci, přičemž výběr protokolu výrazně ovlivňuje náklady na implementaci i provoz. Například PROFINET vyžaduje specializovaný hardware a robustnější ethernet kabeláž průmysl, což zvyšuje počáteční náklady přibližně o 15 % ve srovnání s EtherNet/IP, který často využívá standardní komerční komponenty. Provozní náklady však závisí na složitosti ethernet topologie a požadavcích na real-time komunikaci v automatizační síti.
Kolik stojí zavedení průmyslového ethernetu v automatizační lince
| Protokol | Počáteční náklady | Provozní náklady | Nevýhody |
|---|---|---|---|
| PROFINET | Vyšší o 15 % | Střední až vysoké | Vyšší složitost integrace, dražší HW |
| EtherNet/IP | Nižší | Nižší až střední | Omezená podpora některých real-time funkcí |
| Modbus TCP | Nízké | Nízké | Nižší rychlost a robustnost |
Tip: Výhody a nevýhody průmyslového ethernetu oproti jiným síťovým řešením v automatizaci spočívají hlavně v rychlosti, škálovatelnosti a spolehlivosti, avšak vyšší náklady na hardware a složitější konfigurace mohou být překážkou pro jednodušší aplikace.
Dlouhodobá spolehlivost a údržba průmyslových ethernetových sítí
Dlouhodobá spolehlivost průmyslových ethernetových sítí závisí na správné údržbě, kvalitní kabeláži a pravidelné diagnostice. V náročných podmínkách automatizace je třeba systematicky plánovat údržbu a sledovat stav komponent, aby se minimalizovaly výpadky a prodloužila životnost sítě.
Nejčastější chyby při implementaci
Nesprávná kabeláž a nedostatečné stínění patří mezi nejčastější příčiny poruch v průmyslových ethernetových sítích. Slabá diagnostika navíc omezuje schopnost včas odhalit problémy, což vede k častým výpadkům a chybám v komunikaci. Správná ethernet kabeláž průmysl vyžaduje certifikované materiály, odolné v rozsahu od -40 °C do +75 °C, a pravidelné kontroly.
Údržba a diagnostika pro spolehlivost
Údržba průmyslového ethernetu zahrnuje pravidelné kontroly kabeláže a konektorů, které odolávají náročným podmínkám v automatizačních sítích. Diagnostika pomáhá identifikovat slabá místa v ethernet topologii a umožňuje plánovat výměny komponent před vznikem závad. Taková péče výrazně zvyšuje spolehlivost průmyslové komunikace a snižuje náklady na opravy.
Požadavky na průmyslový ethernet v automatizaci
Průmyslový ethernet musí splňovat nároky na odolnost vůči teplotám, vibracím a elektromagnetickému rušení. Stabilní protokoly a kvalitní hardware jsou klíčové pro správnou funkci automatizačních sítí. V podmínkách automatizace je nezbytné používat certifikovanou kabeláž a pravidelně sledovat stav sítě, aby bylo možné zajistit nepřetržitý provoz výrobního procesu.
Tip: Plánujte pravidelnou diagnostiku a údržbu sítě alespoň jednou za půl roku, abyste předešli nenadálým výpadkům. Vyhněte se používání nekvalitních kabelů, které nejsou certifikované pro průmyslové prostředí.
Časté dotazy
Jaký je rozdíl mezi běžným Ethernetem a průmyslovým Ethernetem?
Průmyslový Ethernet je odolnější vůči prachu, teplu a vibracím a podporuje deterministickou komunikaci v reálném čase, na rozdíl od běžného Ethernetu.
Které protokoly jsou nejpoužívanější v průmyslovém Ethernetu?
Mezi hlavní protokoly patří PROFINET s 30% tržním podílem (2018), EtherNet/IP s 25-28% (2017-2018), EtherCAT, Powerlink a MODBUS/TCP.
Jaký je teplotní rozsah kabelů používaných v průmyslovém Ethernetu?
Kabely Belden mají teplotní rozsah od -70 °C do +150 °C, což umožňuje jejich použití v náročných průmyslových podmínkách.
Jaké jsou hlavní bezpečnostní hrozby průmyslového Ethernetu?
Hrozby zahrnují DDoS útoky, neautorizovaný přístup a manipulace s daty, proto je nutná implementace firewallů a segmentace sítě.
Jaké jsou počáteční náklady na implementaci PROFINETu ve srovnání s EtherNet/IP?
Počáteční náklady na implementaci PROFINETu mohou být až o 15 % vyšší než u EtherNet/IP, který využívá běžné komerční komponenty.
Jak zajistit dlouhodobou spolehlivost průmyslového Ethernetu?
Pravidelná údržba, monitorování sítě a používání certifikované kabeláže s teplotním rozsahem -40 °C až +75 °C prodlužují životnost sítě.
Jaký vliv má PoE na průmyslový Ethernet?
PoE zatěžuje vodiče teplem, což je nutné zohlednit při návrhu kabeláže a může ovlivnit životnost zařízení.
Jaké jsou praktické příklady využití průmyslového Ethernetu?
Používá se pro řízení výrobních linek, synchronizaci pohybů, integraci s ERP a SCADA systémy i v aplikacích IoT a cloudových platformách.
Jaké jsou nejčastější chyby při implementaci průmyslového Ethernetu?
Nesprávná kabeláž, nedostatečné stínění a slabá diagnostika vedou k výpadkům a chybám v komunikaci.
Jak se řeší kybernetická bezpečnost v průmyslovém Ethernetu?
Implementací firewallů, segmentací sítě, pravidelnými aktualizacemi zařízení a šifrováním komunikace lze snížit riziko útoků.
Co je hlavní výhodou použití průmyslového Ethernetu ve výrobních linkách?
Průmyslový Ethernet umožňuje rychlou komunikaci s latencí pod 1 ms, což zvyšuje efektivitu a přesnost řízení výrobních procesů.
Jaké jsou nejčastější fyzické vrstvy používané v průmyslovém Ethernetu?
Nejčastěji se používají kabely kategorie CAT5e nebo CAT6 s kroucenou dvojlinkou a optické vlákno pro vyšší odolnost a vzdálenosti do 100 metrů.
Jaký je standardní počet uzlů v průmyslové Ethernetové síti?
Typicky je možné připojit až 100 uzlů v rámci jedné průmyslové Ethernetové sítě, v závislosti na použitém protokolu a konfiguraci.
Jakým způsobem se provádí konfigurace průmyslového Ethernetu v automatizačních systémech?
Konfigurace se často provádí pomocí specializovaných softwarových nástrojů, jako je například Siemens TIA Portal nebo Rockwell Studio 5000, v několika krocích od nastavení IP adres po mapování datových toků.
Jak průmyslový Ethernet zajišťuje odolnost vůči elektromagnetickému rušení?
Používá stíněné kabely (STP) a speciální konektory, které snižují elektromagnetické rušení až o 90 %, čímž zvyšují spolehlivost přenosu dat.
Jaký je typický čas reakce průmyslového Ethernetu na poruchu sítě?
Díky protokolům jako Rapid Spanning Tree Protocol (RSTP) nebo Media Redundancy Protocol (MRP) je doba přepnutí méně než 10 ms, což minimalizuje výpadky.
Jaký je význam Power over Ethernet (PoE) v průmyslových aplikacích?
PoE umožňuje napájení zařízení přímo přes datový kabel, což zjednodušuje instalaci a snižuje náklady, typicky s výkonem až 30 W na port.
Jaké jsou kroky pro integraci průmyslového Ethernetu do stávajícího automatizačního systému?
Nejdříve se analyzuje stávající infrastruktura, poté se navrhne síťová topologie, následuje instalace hardwaru a konfigurace softwaru, zakončená testováním a uvedením do provozu.
