Měřiče tepla na radiátorech umožňují přesné sledování spotřeby energie díky kombinaci kalorimetru, průtokoměru a teplotních senzorů. Pomocí těchto zařízení lze spravedlivě rozúčtovat náklady na vytápění a zároveň podpořit úspory energie. Jejich správné použití výrazně zvyšuje efektivitu měření a kontrolu nad spotřebou tepla.
Co si zapamatovat
- Měřiče tepla (kalorimetry) měří spotřebu v gigajoulech (GJ) nebo kilowatthodinách (kWh) pomocí průtokoměru a dvou teploměrů.
- Platnost ověření měřiče tepla je zákonem stanovena na 4 roky dle zákona o metrologii.
- Poměrové indikátory měří relativní přenos tepla podle teplotního rozdílu mezi radiátorem a okolním vzduchem bez měření průtoku.
- Základní složka rozúčtování tepla tvoří 40-60 % nákladů a upravuje se podle energetické náročnosti budovy.
- Polohové koeficienty upravují rozúčtování tepla podle umístění bytu, s chybovostí větší než ±50 % u empirických metod.
Jak funguje měřič tepla na radiátoru: základní princip
Měřič tepla na radiátoru funguje tak, že měří skutečné množství dodaného tepla v jednotkách gigajoulů (GJ) nebo kilowatthodin (kWh). Základem je průtok topné vody přes radiátor, který zaznamenává průtokoměr, a rozdíl teploty vody na vstupu a výstupu snímaný dvěma kalibrovanými teploměry. Tyto hodnoty se kombinují v kalorimetrické rovnici, která stanoví tepelný výkon a tím i spotřebu tepla.
Kalorimetr v měřiči tepla zpracovává data z průtokoměru a teplotních senzorů a podle kalorimetrické rovnice vypočítává množství tepla, které radiátor skutečně vyzařuje. Tento princip měření tepla na radiátorech umožňuje přesné rozúčtování tepla a sledování spotřeby bez ohledu na nastavení topení.
Role průtokoměru v měření tepla
Průtokoměr měří objem topné vody, která prochází radiátorem, obvykle v litrech za sekundu. Tento údaj je klíčový, protože množství vody určuje, kolik tepla se může přenést. Existují mechanické průtokoměry, které využívají otáčející se lopatky, a moderní ultrazvukové průtokoměry, jež snímají průtok bez pohyblivých částí, čímž zvyšují přesnost a životnost zařízení.
Funkce teploměrů ve měřiči tepla
Dva kalibrované teploměry měří vstupní a výstupní teplotu topné vody. Rozdíl těchto teplot určuje, kolik tepla voda odevzdala radiátoru. Vstupní teplota bývá obvykle mezi 70 a 90 °C, výstupní pak o několik stupňů nižší. Tento teplotní rozdíl je podstatný parametr v kalorimetrické rovnici, která umožňuje přesně spočítat tepelný výkon radiátoru.
Typy měřičů tepla používané na radiátorech
Typy měřičů tepla používané na radiátorech se rozlišují podle principu měření, přesnosti a způsobu instalace. Nejčastěji se setkáte s kalorimetry vybavenými mechanickým nebo ultrazvukovým průtokoměrem, poměrovými indikátory topných nákladů (ITN) a teplotními senzory využívanými v denostupňové metodě rozúčtování tepla.
Kalorimetry s mechanickým průtokoměrem
Mechanické kalorimetry měří objem vody protékající otopnou soustavou pomocí mechanického průtokoměru, který obsahuje rotující lopatky nebo turbínu. K měření teploty se používají dva kalibrované teploměry – jeden na vstupu a druhý na výstupu topné vody. Spotřeba tepla se vypočítává podle kalorimetrické rovnice: Q = V × ρ × c × ΔT, kde V je objem vody, ρ hustota vody (přibližně 1000 kg/m³), c měrná tepelná kapacita vody (4,18 kJ/kg·K) a ΔT rozdíl teplot vstupní a výstupní vody. Mechanické kalorimetry mají nižší pořizovací cenu, avšak přesnost měření klesá vlivem opotřebení pohyblivých částí a jejich platnost ověření je 4 roky dle zákona o metrologii.
Ultrazvukové kalorimetry
Ultrazvukové kalorimetry využívají bezkontaktní měření průtoku vody pomocí ultrazvukových senzorů, které detekují rychlost proudění na principu Dopplerova efektu nebo časového rozdílu signálu. Díky absenci mechanických částí je přesnost měření vyšší a zařízení vykazují menší opotřebení. Digitální ultrazvukové měřiče tepla zaznamenávají spotřebu v kWh nebo GJ a umožňují dálkový odečet dat. Instalace je náročnější a cena vyšší než u mechanických kalorimetrů, ale výsledná spolehlivost a přesnost jsou významnou výhodou.
Poměrové indikátory topných nákladů
Poměrové indikátory (ITN) se instalují přímo na radiátory a měří teplotní rozdíl mezi povrchem radiátoru a okolním vzduchem pomocí dvou teplotních čidel. Tyto indikátory nezaznamenávají průtok vody ani skutečnou spotřebu tepla, ale určují relativní přenos tepla ve formě „dílků“, které slouží k poměrovému rozdělení nákladů mezi jednotlivé byty. Hodnoty ITN nemají fyzikální jednotku a nejsou stanoveným měřidlem, proto není vyžadováno jejich pravidelné ověřování. Výhodou je jednoduchá montáž a nízké pořizovací náklady, nevýhodou pak nižší přesnost a závislost na teplotě okolí.
Teplotní senzory a denostupňová metoda
Teplotní senzory se používají v denostupňové metodě rozúčtování tepla, která vychází z měření vnitřní a venkovní teploty objektu. Na základě rozdílu teplot se vypočítá spotřeba tepla bez nutnosti měření průtoku vody či teploty topné vody. Tyto senzory nejsou stanoveným měřidlem a nevyžadují metrologické ověřování. Metoda je vhodná pro objekty, kde není možné instalovat kalorimetry nebo poměrové indikátory, ale neposkytuje přímé údaje o skutečné spotřebě tepla.
| Typ měřiče | Princip měření | Výhody | Nevýhody |
|---|---|---|---|
| Mechanický kalorimetr | Mechanický průtokoměr + dva kalibrované teploměry | Nižší cena, přímé měření tepla | Nižší přesnost, opotřebení pohyblivých částí, ověření každé 4 roky |
| Ultrazvukový kalorimetr | Ultrazvukový průtokoměr + dva kalibrované teploměry | Vysoká přesnost, spolehlivost, digitální odečet | Vyšší pořizovací cena, náročnější instalace |
| Poměrový indikátor (ITN) | Teplotní rozdíl povrchu radiátoru a okolí | Jednoduchá instalace, nízké náklady | Nezaznamenává průtok, relativní hodnoty bez fyzikální jednotky |
| Teplotní senzory (denostupňová metoda) | Měření vnitřní a venkovní teploty | Bez ověřování, jednoduchá montáž | Nepřímé měření, závislé na klimatických podmínkách |
Tip: Častou chybou při instalaci kalorimetrů je zanedbání správného nastavení polohového koeficientu, který koriguje rozdíly v energetické náročnosti bytů podle jejich umístění v domě. Nesprávné nastavení může způsobit zkreslení výsledků a nespravedlivé rozúčtování nákladů.
Pro koho se to hodí vs pro koho ne: Kalorimetry jsou vhodné pro přesné měření spotřeby tepla v moderních budovách s centrálním vytápěním a stabilní otopnou soustavou. Poměrové indikátory a denostupňová metoda jsou vhodné pro starší objekty s omezenými možnostmi instalace, kde není možné použít kalorimetry, avšak neposkytují přesné údaje o skutečné spotřebě tepla.
Legislativa a metrologické požadavky na měřiče tepla
Legislativa měření tepla stanovuje přesné požadavky na správné fungování a ověřování měřičů tepla na radiátorech. Zákon o metrologii a vyhláška č. 274/2023 Sb. definují podmínky platnosti ověření, rozúčtování nákladů a rozdíly mezi různými typy měřicích zařízení.
Platnost ověření měřičů tepla
Měřič tepla je stanovené měřidlo, jehož platnost ověření trvá 4 roky podle zákona o metrologii. Po uplynutí této doby je nutné provést nové ověření či kalibraci, aby měřič splňoval legislativní požadavky. Poměrové indikátory a teplotní senzory ověřování nevyžadují, protože nejsou považovány za stanovená měřidla.
Rozúčtování nákladů na teplo podle zákona
Vyhláška č. 274/2023 Sb. určuje, že náklady na teplo se rozdělují na základní složku, která činí 40-60 % celkových nákladů, a spotřební složku podle skutečných údajů z kalorimetru a průtokoměru. Tento systém zohledňuje kalorimetrickou rovnici a energetickou náročnost budovy, což umožňuje spravedlivé rozúčtování tepla mezi uživatele.
| Typ nákladů | Popis | Podíl na celkových nákladech |
|---|---|---|
| Základní složka | Fixní náklady na provoz a údržbu | 40-60 % |
| Spotřební složka | Variabilní náklady podle naměřených dat | 40-60 % |
| Měřicí zařízení | Kalorimetr, průtokoměr, poměrový indikátor | Pro správné rozúčtování |
Rozúčtování nákladů na teplo pomocí měřičů a poměrových indikátorů
Rozúčtování nákladů na teplo pomocí měřičů a poměrových indikátorů je základním krokem pro spravedlivé přerozdělení nákladů mezi jednotlivé byty. Přesné měření spotřeby tepla na radiátorech kombinuje fyzikální principy a korekce podle polohy bytu, což významně ovlivňuje konečnou částku.
Význam polohových koeficientů
Polohový koeficient koriguje náklady na teplo podle umístění bytu v domě a zohledňuje rozdílné tepelné ztráty, například při různém orientování oken nebo vzdálenosti od zdroje tepla. V panelových domech typu T06B může rozdíl v polohovém koeficientu ovlivnit náklady až o desítky procent. Správné nastavení těchto koeficientů přispívá k přesnějšímu rozúčtování tepla, protože pomáhá vyrovnat rozdíly mezi byty, které měří kalorimetr nebo poměrový indikátor.
Empirické vs. fyzikálně podložené korekce
Empirická metoda rozúčtování tepla používá odhadované polohové koeficienty, které často vykazují chybovost větší než ±50 %. Naproti tomu tepelná bilance, založená na kalorimetrické rovnici a údajích z průtokoměru a teplotního senzoru, umožňuje přesnější rozdělení nákladů podle skutečné spotřeby tepla. V praxi to znamená, že fyzikálně podložené korekce výrazně snižují nespravedlnosti při rozúčtování tepla.
| Metoda rozúčtování | Přesnost | Zdroje dat | Typ korekce |
|---|---|---|---|
| Empirická metoda | ±50 % a více | Historická data, odhad | Polohový koeficient |
| Tepelná bilance | Do ±10 % | Kalorimetr, průtokoměr, teplotní senzor | Kalorimetrická rovnice |
| Poměrový indikátor | Střední | Indikace tepla na radiátoru | Přímé měření |
Tip: Pro správné rozúčtování tepla doporučuji používat kombinaci měřičů tepla a fyzikálně podložených korekcí, zejména v domech s různým typem bytů a orientací. Empirické metody se hodí spíše pro rychlé odhady, nikoliv pro přesné vyúčtování.
Instalace a údržba měřičů tepla na radiátorech
Instalace měřiče tepla na radiátor vyžaduje přesný postup, který zajistí správné fungování kalorimetru a průtokoměru. Zařízení se upevňuje na střední část radiátoru, kde teplotní senzor může přesně měřit rozdíl teplot mezi přívodem a zpátečkou topné vody. Při sundání měřiče tepla z radiátoru bez poškození je vhodné použít speciální nástroje a postupovat opatrně, aby nedošlo k poškození poměrového indikátoru nebo těsnění.
Pravidelná údržba zahrnuje kalibraci měřiče tepla, kterou je nutné provádět každé 4 roky. Kalorimetrická rovnice a další parametry se ověřují, aby rozúčtování tepla bylo přesné a spravedlivé.
- Příprava montážního místa – očistěte radiátor a zkontrolujte povrch pod měřičem
- Upevnění měřiče tepla – nasaďte zařízení podle návodu na určené místo
- Připojení teplotního senzoru – správně umístěte čidla na přívod a zpátečku
- Kontrola funkčnosti – zkontrolujte, zda průtokoměr a indikátory pracují správně
- Sundání měřiče tepla – použijte nástroje a postupujte pomalu, abyste nepoškodili zařízení
Jaké chyby se dělají při používání měřičů tepla na radiátorech
Častou chybou je nesprávné upevnění měřiče, které vede k nepřesnostem v měření a tím i v rozúčtování tepla. Také zanedbání pravidelné kalibrace významně snižuje spolehlivost dat.
Tip: Správná instalace a pravidelná kalibrace zajišťují dlouhodobou přesnost a efektivitu měřičů tepla na radiátorech.

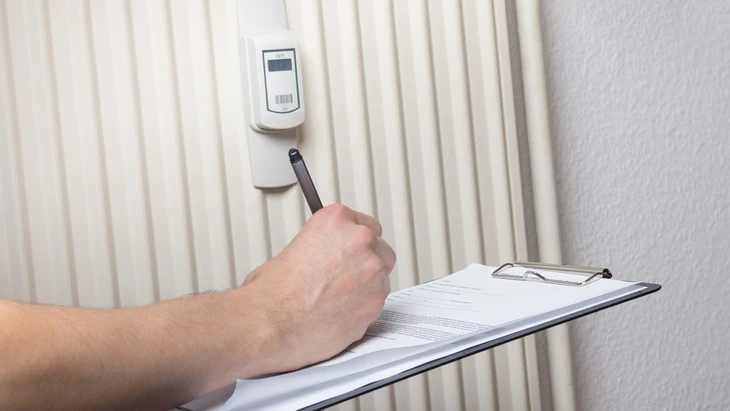

Čtení a interpretace hodnot na měřiči tepla
Hodnoty na měřiči tepla na radiátoru poskytují klíčové informace o spotřebě tepla v jednotkách Gigajoule (GJ) nebo kilowatthodin (kWh). Správné čtení těchto údajů je nezbytné pro přesné rozúčtování nákladů na vytápění podle skutečné spotřeby.
Co znamenají jednotlivé čísla a symboly
Na měřiči tepla najdete hodnoty průtoku vody (průtokoměr), vstupní a výstupní teploty (měřené teplotním senzorem) a vypočtenou spotřebu tepla. Poměrový indikátor zobrazuje podíl tepla přeneseného z radiátoru, který se vypočítává pomocí kalorimetrické rovnice. Tyto údaje umožňují přesné sledování spotřeby.
Jak interpretovat spotřebu tepla z hodnot
Spotřeba tepla se stanovuje podle rozdílu vstupní a výstupní teploty vody a množství protékající vody, což je základ kalorimetrické rovnice pro měření tepla. Výsledná hodnota v GJ nebo kWh slouží k rozúčtování tepla mezi jednotlivé odběratele. Takto lze spravedlivě přidělit náklady podle reálné spotřeby.
- Hodnoty v GJ představují větší energetické jednotky, kde 1 GJ odpovídá přibližně 278 kWh
- Čísla na měřiči tepla na radiátoru ukazují průtok, teploty a celkovou spotřebu tepla
- Správné čtení hodnot je základem pro přesné rozúčtování tepla v bytových domech či firmách
Časté dotazy k měřičům tepla na radiátorech
Otázka: Jak funguje měřič tepla na radiátoru?
Měřič tepla kombinuje průtokoměr a teplotní senzory k měření průtoku topné vody a rozdílu teplot na vstupu a výstupu. Spotřeba tepla se vypočítává pomocí kalorimetrické rovnice a udává se v GJ nebo kWh.
Otázka: Co znamenají čísla na měřiči tepla na radiátoru?
Čísla zobrazují průtok vody, vstupní a výstupní teplotu a výslednou spotřebu tepla, typicky vyjádřenou v kilowatthodinách (kWh) nebo gigajoulech (GJ).
Otázka: Jaké jsou hlavní typy měřičů tepla na radiátorech?
Používají se kalorimetry s mechanickým nebo ultrazvukovým průtokoměrem a poměrové indikátory, které sledují pouze relativní přenos tepla bez měření průtoku.
Otázka: Jak často je třeba ověřovat měřiče tepla?
Legislativa vyžaduje ověření měřičů tepla každé 4 roky, po jehož uplynutí je nutná kalibrace, aby byla zajištěna přesnost měření.
Otázka: Jaký je rozdíl mezi kalorimetrem a poměrovým indikátorem?
Kalorimetr měří skutečnou spotřebu tepla na základě průtoku a teplot, zatímco poměrový indikátor odhaduje spotřebu podle povrchu radiátoru bez průtokoměru.
Otázka: Jaká je přesnost poměrových indikátorů?
Poměrové indikátory vykazují chybovost nad ±50 % a nejsou metrologicky uznanými měřidly pro rozúčtování tepla.
Otázka: Co je základní a spotřební složka rozúčtování tepla?
Základní složka tvoří 40-60 % nákladů a zohledňuje energetickou náročnost budovy, spotřební složka vychází z naměřených hodnot měřičů tepla.
Otázka: Jak se instalují měřiče tepla na radiátory?
Instalace vyžaduje pevné připevnění měřiče podle technických předpisů, správné napojení na potrubí a kontrolu funkčnosti průtokoměru i senzorů.
Otázka: Jak sundat měřič tepla z radiátoru bez poškození?
Při demontáži použijte vhodné nástroje a opatrný postup, abyste zachovali těsnost a integritu měřiče i připojení.
Otázka: Jak ovlivňuje umístění bytu spotřebu tepla?
Byty na krajích budovy mají vyšší tepelné ztráty kvůli většímu počtu oken a stěn, což zohledňují polohové koeficienty v rozúčtování.
Otázka: Co jsou polohové koeficienty?
Polohové koeficienty upravují rozdělení nákladů na teplo podle umístění bytu, avšak jejich empirické výpočty mají přesnost nižší než ±50 %.
Otázka: Jaké jsou novinky v legislativě po roce 2023?
Vyhláška č. 274/2023 Sb. zpřísnila pravidla pro rozúčtování tepla a stanovila povinnost pravidelného ověřování měřičů tepla.
Otázka: Jak číst hodnoty měřiče tepla v kWh?
Hodnoty v kWh představují spotřebované množství tepla a na měřiči se čtou přímo z displeje, který slouží jako podklad pro fakturaci.
Otázka: Jaké chyby se nejčastěji dělají při používání měřičů tepla?
Typické chyby zahrnují nesprávnou instalaci, zanedbání pravidelných ověření a nepřesné odečty naměřených hodnot.
Otázka: Lze měřiče tepla integrovat s chytrými domácími systémy?
Ano, moderní digitální měřiče tepla lze propojit s IoT platformami, což umožňuje efektivnější sledování spotřeby a správu rozúčtování tepla.
