Bodová světla představují efektivní a estetické řešení osvětlení interiérů, zvláště při instalaci do sádrokartonu nebo na lištu. Správný výběr a zapojení bodovek výrazně ovlivňuje jejich funkčnost i bezpečnost elektroinstalace. Zapuštěná bodová světla vyžadují precizní plánování, aby splnila technické parametry a dlouhodobě sloužila bez problémů.
📊 Klíčová fakta
- Bodová světla se zapojují paralelně, aby každé mělo dostatečné napětí a výkon.
- Záruka na LED bodová světla se pohybuje mezi 3 až 5 lety.
- Úhel svícení zápustných LED bodovek dosahuje až 90° s rozptylem minimálně 80°.
- Správná vzdálenost bodových světel je přibližně 150-200 cm podle výšky místnosti.
- Bodová světla do koupelny musí mít krytí IP44 až IP67 podle zóny vlhkosti.
Základní principy a bezpečnost při elektroinstalaci bodových světel
Při elektroinstalaci bodových světel je nezbytné vždy nejprve vypnout přívod napětí v hlavním rozvaděči a ověřit jeho skutečné vypnutí pomocí zkoušečky nebo testeru napětí. Používejte výhradně nástroje s izolovanou rukojetí a bezpečnostní rukavice, abyste minimalizovali riziko úrazu elektrickým proudem. Dotýkání se odhalených vodičů je zakázáno. Bodová světla se zapojují paralelně, což zajišťuje, že každé svítidlo dostává plné napětí 230 V a umožňuje samostatné ovládání bez vzájemného ovlivnění.
Použití LED bodových světel do sádrokartonu nebo bodových světel na liště vyžaduje přesné dimenzování vodičů podle celkového příkonu a počtu svítidel. Pro běžnou instalaci platí, že průřez vodičů by měl být minimálně 1,5 mm² pro obvody do 16 A, aby se předešlo přehřívání a poklesu napětí. Zapuštěná bodová světla musí mít krytí IP44 a vyšší v závislosti na prostředí, například IP65 pro vlhké prostory, aby byla chráněna proti prachu a stříkající vodě. Pro regulaci intenzity osvětlení lze použít kompatibilní stmívače LED bodovek, které snižují spotřebu energie a prodlužují životnost světel.
- Vypněte přívod napětí v hlavním rozvaděči a ověřte jeho vypnutí testerem
- Používejte izolované nástroje a ochranné rukavice
- Zapojte bodová světla paralelně, nikoli sériově
- Zvolte krytí IP bodovek podle prostředí (IP44, IP65)
- Dimenzujte vodiče minimálně na 1,5 mm² podle výkonu a počtu světel
Jak napojit více bodových světel na jednu elektroinstalaci
Napojení více bodových světel se provádí paralelním zapojením vodičů fáze a nuláku, čímž se zajistí, že porucha jednoho světla neovlivní ostatní. Tento způsob umožňuje jednoduché připojení stmívačů LED bodovek a správné dimenzování elektroinstalace podle celkového příkonu. Pro bezpečný provoz doporučuji nepřekračovat maximální proud jističe 16 A a používat vodiče s odpovídajícím průřezem.
Typy a technické parametry bodových světel v elektroinstalaci
Bodová světla se nejčastěji vyrábějí s paticemi GU10 a MR16, které určují jejich napájecí napětí a způsob instalace. Patice GU10 pracuje přímo na síťovém napětí 230 V AC, což usnadňuje zapojení bez potřeby transformátoru. Naproti tomu MR16 vyžaduje napájení 12 V DC, proto je nezbytné použít vhodný transformátor, který zajistí bezpečné snížení napětí. Taková zapuštěná bodová světla jsou ideální například pro kuchyňský sádrokartonový strop, kde se vyžaduje rovnoměrné a efektivní osvětlení.
Úhel svícení u LED bodových světel dosahuje obvykle až 90°, což umožňuje osvětlit větší plochy bez ztráty intenzity. Životnost moderních LED svítidel se pohybuje mezi 30 000 až 50 000 hodin, což přináší značnou energetickou úsporu a méně častou výměnu.
Tabulka základních parametrů bodových světel:
| Typ patice | Napájecí napětí | Úhel svícení | Životnost LED | Vhodnost použití |
|---|---|---|---|---|
| GU10 | 230 V AC | do 90° | 30 000-50 000 h | Kuchyně, obývací pokoje, lišty |
| MR16 | 12 V DC | do 90° | 30 000-50 000 h | Sádrokartonové podhledy, interiéry |
Odborná rada: Pro kuchyňský sádrokartonový strop doporučuji LED bodová světla s paticí GU10 pro jednoduché zapojení a dostatečný výkon. Při instalaci zapuštěných bodových světel vždy dbejte na správné zapojení a dimenzování vodičů, aby nedošlo k přetížení nebo zkratu.
Vyšší krytí IP bodovek je vhodné tam, kde hrozí vlhkost nebo prach, například u kuchyňských dřezů. Pro stmívání LED bodovek volíte kompatibilní stmívače určené přímo pro LED technologie.
Návod na bezpečnou elektroinstalaci bodových světel v obytném prostoru
Bezpečné zapojení bodových světel vyžaduje správné dimenzování vodičů podle počtu a výkonu světel, použití vhodných transformátorů u MR16 a dodržení pravidel ochrany proti přepětí. Při instalaci do sádrokartonu je nutné zajistit pevné upevnění a dostatečné chlazení LED modulů, aby se prodloužila jejich životnost a nedošlo k poškození elektroinstalace.
Správný výběr a umístění bodových světel v interiéru
Správný výběr a umístění bodových světel v interiéru vyžaduje zohlednění teploty barvy světla i správného rozmístění. To zajistí efektivní osvětlení a příjemnou atmosféru v různých místnostech s LED bodovými světly do sádrokartonu či bodovkami na liště.
Jak vybrat správnou barvu světla pro různé místnosti
Optimální teplota barev světla se liší podle funkce místnosti. Pro obývací pokoj a ložnici je ideální barva světla v rozmezí 2700-3000 K, což vytváří teplou a útulnou atmosféru vhodnou pro relaxaci. Naopak kuchyně a koupelny vyžadují studenější bílou s teplotou kolem 4000 K, která zlepšuje viditelnost a podtrhuje čistotu prostoru. Při výběru LED bodových světel do sádrokartonu doporučuji zohlednit i možnost stmívačů LED bodovek pro regulaci intenzity světla.

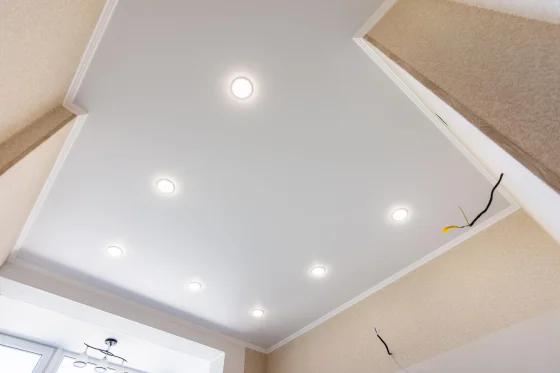

Optimální rozmístění bodových světel v interiéru
Bodová světla je třeba instalovat s rozestupem 150-200 cm, což zajistí rovnoměrné rozložení světla bez tmavých míst. Umístění minimálně 1 metr od rohu stropu pomáhá zabránit tvorbě nežádoucích stínů a nerovnoměrné osvětlenosti. Při umísťování zapuštěných bodových světel je třeba také zvážit krytí IP bodovek zejména v prostorách s vyšší vlhkostí, jako jsou koupelny.
- Výběr barvy světla – přizpůsobte teplotu místnosti podle funkce prostoru
- Rozmístění světel – dodržujte vzdálenost 150-200 cm mezi jednotlivými bodovkami
- Umístění vůči rohu – instalujte světla minimálně 1 metr od rohu stropu
- Zohlednění krytí a stmívání – vybírejte LED bodová světla s vhodným krytím IP a možností stmívače
Takto správně rozmístěná a vybraná bodová světla na liště i zapuštěná bodová světla zajistí efektivní osvětlení a příjemnou atmosféru v domácí elektroinstalaci.
Postup zapojení bodových světel krok za krokem
Pro bezpečné a správné zapojení bodových světel v elektroinstalaci je nutné postupovat systematicky podle několika základních kroků. Následující návod popisuje instalaci LED bodových světel do sádrokartonu i zapuštěných bodovek v bytových prostorách.
Příprava před zapojením
Vypněte přívod napětí na hlavním jističovém rozvaděči a ověřte jeho vypnutí testerem napětí. Připravte si izolované nástroje a použijte ochranné pomůcky, například izolační rukavice, aby se minimalizovalo riziko úrazu elektrickým proudem.
Schéma zapojení jednoho bodového světla
Zapojení bodového světla spočívá v připojení fázového vodiče a nuláku k bodovému světlu přes vypínač v sérii. Tento způsob zajistí ovládání světla jedním vypínačem a práce trvá obvykle do 5 minut. Vodiče musí být správně dimenzované podle výkonu LED bodovky.
Zapojení více bodových světel paralelně
Při instalaci více bodových světel na jednu elektroinstalaci se používá paralelní zapojení, které zaručuje stejné napětí a stabilní světelný výkon pro každé světlo. Vodiče se připojují k jednotlivým bodovkám paralelně, přičemž je nutné správné dimenzování vodičů a vhodné krytí IP bodovek.
Kontrola a uvedení do provozu
Po dokončení zapojení ověřte správnost pomocí testeru napětí a poté bezpečně zapněte jistič. Zkontrolujte, zda všechny bodová světla správně svítí a vypínač funguje bez závad. Při použití stmívačů LED bodovek dbejte na kompatibilitu zapojení.
- Vypnutí napětí – zabrání úrazu při práci
- Připojení vodičů – fáze a nulák k bodovkám podle schématu
- Kontrola zapojení – testerem ověřte funkčnost a bezpečnost
- Zapnutí jističe – uvedení do provozu s kontrolou světel
Tip: Častou chybou je poddimenzování vodičů při paralelním zapojení více bodových světel, což může způsobit pokles napětí a snížení jasu. Pro instalaci do sádrokartonu doporučuji používat speciální LED bodové světlo do sádrokartonu s odpovídajícím krytím IP a vhodným upevněním.
Bezpečnostní normy a krytí bodových světel do koupelen
Bezpečnostní normy a krytí bodových světel do koupelen jsou zásadní pro správnou elektroinstalaci a ochranu uživatelů před úrazem elektrickým proudem. Bodová světla v koupelnách musí odpovídat specifickým požadavkům na krytí a napájení podle umístění.
Zóny koupelny
Koupelna se rozděluje do zón 0 až 3 podle míry vlhkosti a blízkosti k vodě. Zóna 1 zahrnuje prostor do výšky 2,25 metru nad vanou nebo sprchovým koutem. V těchto zónách je vlhkost nejvyšší, což vyžaduje odpovídající bezpečnostní opatření při instalaci bodových světel.
Požadavky na IP krytí
V běžných částech koupelny musí bodová světla mít krytí IP44, které zajišťuje ochranu proti stříkající vodě. Pro sprchové kouty je nutné použít světla s krytím IP65, odolná vůči proudům vody. V nejvíce vlhkých a exponovaných místech se požaduje krytí IP67, které chrání před ponořením do vody.
Bezpečné napájení
Napájení bodových světel ve zónách 0 a 1 musí být realizováno pomocí bezpečného nízkonapěťového systému SELV s napětím 5-48 V. Zdroj napájení musí být umístěn mimo tyto zóny, což zajišťuje vysokou úroveň bezpečnosti a minimalizuje riziko úrazu.
Tip: Při instalaci LED bodových světel do sádrokartonu či zapuštěných bodovek nezapomeňte vždy ověřit krytí IP podle umístění, aby elektroinstalace odpovídala platným normám a zaručila bezpečnost.
Stmívatelnost a ovládání LED bodovek
Stmívatelnost LED bodových světel je možná pouze s použitím stmívačů, které jsou kompatibilní s LED technologií. Standardní stmívače určené pro žárovky často nefungují správně a mohou způsobovat blikání, šumění nebo neúplné stmívání. Pro LED bodovky se doporučují stmívače s označením „LED compatible“, které zajišťují stabilní regulaci světelného toku.
Moderní elektroinstalace často využívají digitální systém DALI (Digital Addressable Lighting Interface), který umožňuje přesné stmívání a ovládání více svítidel nezávisle nebo ve skupinách. DALI systém vyžaduje 2žilový datový kabel a umožňuje nastavení intenzity osvětlení v rozsahu 0-100 % s vysokou přesností a spolehlivostí. Tento systém je vhodný zejména pro větší instalace a inteligentní domácnosti.
Alternativou je systém PUSH stmívání, který funguje na principu krátkého stisku vypínače a vyžaduje 5žilový kabel pro správné zapojení. PUSH stmívače umožňují jednoduché ovládání jedné nebo více skupin bodových světel bez nutnosti složitého programování. Tento systém je vhodný pro rekonstrukce a menší elektroinstalace.
Častá chyba: Výběr nekompatibilního stmívače vede k blikání, šumění nebo dokonce poškození LED bodovek. Při problémech se stmíváním je třeba použít stmívač určený pro LED nebo doplnit kompatibilní předřadník, který stabilizuje proud.
Tip: Při instalaci LED bodových světel do sádrokartonu je nutné zohlednit krytí IP svítidel a správné zapojení vodičů, aby nedocházelo k přehřívání nebo zkratům. Správná elektroinstalace prodlouží životnost LED bodovek, která se pohybuje mezi 30 000 až 50 000 hodinami provozu.
Výhody stmívatelných LED bodovek v domácí elektroinstalaci zahrnují výraznou energetickou úsporu, možnost nastavení intenzity světla podle potřeby a prodloužení životnosti díky nižšímu tepelnému zatížení. Stmívání také zvyšuje komfort a umožňuje vytvořit vhodnou atmosféru v různých místnostech.
Údržba a řešení běžných poruch bodových světel
Pravidelná údržba bodových světel prodlužuje jejich životnost až na 30 000-50 000 hodin a zajišťuje stabilní provoz bez poruch. Doporučuje se minimálně jednou ročně zkontrolovat pevnost elektrických spojů, očistit svítidla od prachu a zkontrolovat krytí IP, zejména u zapuštěných LED bodovek v sádrokartonu nebo venkovních prostorách s vyšší vlhkostí. Poruchy jako blikání nebo pokles světelného výkonu často způsobuje nesprávný výběr stmívače nebo chybná elektroinstalace.
Pro správnou údržbu a řešení běžných problémů platí:
- Zkontrolujte pevnost a čistotu elektrických spojů, protože uvolněné nebo oxidované kontakty vedou ke ztrátě napětí a blikání světel.
- Ověřte kompatibilitu stmívače LED bodovek s konkrétním modelem svítidla; nesprávné stmívače často způsobují nestabilní svícení a mohou zkracovat životnost LED čipů.
- Pokud blikání nebo nesprávné svícení přetrvává, neprodleně vyhledejte kvalifikovaného elektrikáře pro revizi zapojení a správné dimenzování vodičů.
- U bodových světel na liště a zapuštěných bodovek pravidelně kontrolujte stav těsnění a krytí IP, protože poškozené těsnění snižuje ochranu proti vlhkosti a prachu, což může vést k poškození elektroniky.
Tip: Nesprávné zapojení bodových světel bez použití transformátoru u 12V typů MR16 často způsobuje nestabilní svícení a rychlejší degradaci LED diod. Údržba by měla zahrnovat i kontrolu stmívačů, protože nekompatibilita je nejčastější příčinou blikání a poruch LED bodovek.
Častá chyba: Instalace více bodových světel na jeden stmívač bez ověření jeho maximálního zatížení vede k přetížení a poruchám svítidel.
Pro koho se údržba hodí: Pro majitele domácností s LED bodovkami v sádrokartonových stropech a koupelnách, kde je zvýšené riziko vlhkosti a prachu.
Pro koho není vhodná: Pro uživatele jednoduchých bodových světel bez stmívače nebo s klasickými žárovkami, kde jsou problémy s kompatibilitou méně časté.
Doporučení pro dimenzování vodičů a jističů u bodových světel
Správné dimenzování vodičů a jističů je klíčové pro bezpečnou elektroinstalaci bodových světel. Celkový příkon LED bodových světel do sádrokartonu nebo zapuštěných bodovek určuje průřez vodičů – například pro příkon do 100 W postačí vodiče 1,5 mm², při vyšším příkonu je vhodné použít 2,5 mm². Jističe by měly odpovídat celkové zátěži, běžně se používají jističe 10 A až 16 A, podle počtu a výkonu bodovek.
Nesprávné dimenzování vodičů vede k přehřívání, což může způsobit závady a snížit životnost světel i stmívačů LED bodovek. Pro instalaci bodových světel v sádrokartonu doporučuji přesné výpočty podle skutečného příkonu a počtu světel na liště či v podhledu. Tento postup zajišťuje bezpečnost a efektivní provoz celé elektroinstalace.
Energetická efektivita LED bodovek oproti jiným zdrojům
LED bodové světlo do sádrokartonu nabízí výraznou úsporu energie ve srovnání s tradičními halogenovými žárovkami. LED bodovky spotřebují až o 80 % méně elektrické energie, což výrazně snižuje náklady na provoz domácí elektroinstalace. Navíc mají životnost 30 000 až 50 000 hodin, což znamená podstatně méně častou výměnu oproti halogenům, které obvykle vydrží kolem 2 000 hodin.
Tato dlouhá životnost a nízká energetická spotřeba jsou hlavními výhodami LED bodových světel, které oceníte zejména při instalaci do sádrokartonových podhledů nebo zapuštěných bodovek v obytných i komerčních prostorách. Při montáži bodových světel na liště nebo zapojení bodovek je vhodné také zvolit stmívače LED bodovek, které dále optimalizují spotřebu a umožní nastavení intenzity světla podle potřeby.
Tip: Při instalaci LED bodovek do sádrokartonu vždy zkontrolujte krytí IP bodovek, aby odpovídalo prostředí, například kuchyňskému nebo koupelnovému stropu.
Specifika instalace bodových světel v exteriéru
Specifika instalace bodových světel v exteriéru spočívají především v požadavku na odolnost vůči vlivům počasí. Bodová světla v exteriéru musí mít krytí minimálně IP65, které zajišťuje ochranu proti prachu i stříkající vodě. To je zásadní rozdíl oproti interiérovým LED bodovým světlům do sádrokartonu, kde postačuje obvykle nižší krytí. Materiály použitých světel musí být odolné vůči korozi a UV záření, aby si zachovaly funkčnost i vzhled při dlouhodobém vystavení slunečnímu záření a dešti.
Pro správné zapojení bodovek v exteriéru je nutné volit komponenty s odpovídajícím krytím IP bodovek a zabezpečit elektroinstalaci proti vlhkosti. Instalace bodových světel v exteriéru tedy vyžaduje pečlivý výběr svítidel a dodržení pravidel bezpečné elektroinstalace. Pro venkovní použití není vhodné používat stmívače LED bodovek, které nejsou určeny pro vlhké prostředí.
Tip: Na rozdíl od návodu na instalaci bodových světel do stropu v interiéru musíte u venkovních světel vždy zkontrolovat těsnost všech spojů a kabelových průchodek, aby nedošlo k průniku vody.
Časté dotazy
Jak bezpečně zapojit bodová světla v elektroinstalaci?
Vypněte přívod napětí, ověřte testerem, použijte izolované nástroje a zapojte svítidla paralelně přes fázi a nulák.
Jaký je rozdíl mezi paticemi GU10 a MR16 u bodových světel?
GU10 má patice s roztečí 10 mm a napájení 230 V AC, MR16 má patice 5,3 mm a vyžaduje 12 V DC přes transformátor.
Jaká je doporučená vzdálenost bodových světel v místnosti?
Bodová světla by měla být od sebe vzdálená přibližně 150-200 cm, minimálně 1 m od rohu stropu.
Jaké krytí musí mít bodová světla do koupelny?
Musí mít krytí IP44 pro běžné zóny, IP65 do sprchového koutu a IP67 v nejvíce vlhkých místech.
Jsou LED bodovky stmívatelné?
Ano, ale pouze s kompatibilními stmívači, například systémy DALI nebo PUSH.
Jak se zapojují více bodových světel v elektroinstalaci?
Zapojení je paralelní, aby každé světlo mělo stejné napětí a světelný výkon.
Jak dlouho trvá zapojení jednoho bodového světla?
Zapojení jednoho bodového světla trvá maximálně 5 minut.
Jak správně dimenzovat vodiče a jističe pro bodová světla?
Dimenzujte vodiče podle celkového příkonu světel a použijte jističe s odpovídajícím proudem, aby nedocházelo k přehřívání.
Jaká je životnost LED bodových světel?
Životnost LED bodových světel se pohybuje mezi 30 000 až 50 000 hodinami.
Jaká jsou specifika instalace bodových světel v exteriéru?
Musí mít krytí IP65 a vyšší, být odolná vůči korozi a UV záření, aby vydržela vlivy počasí.

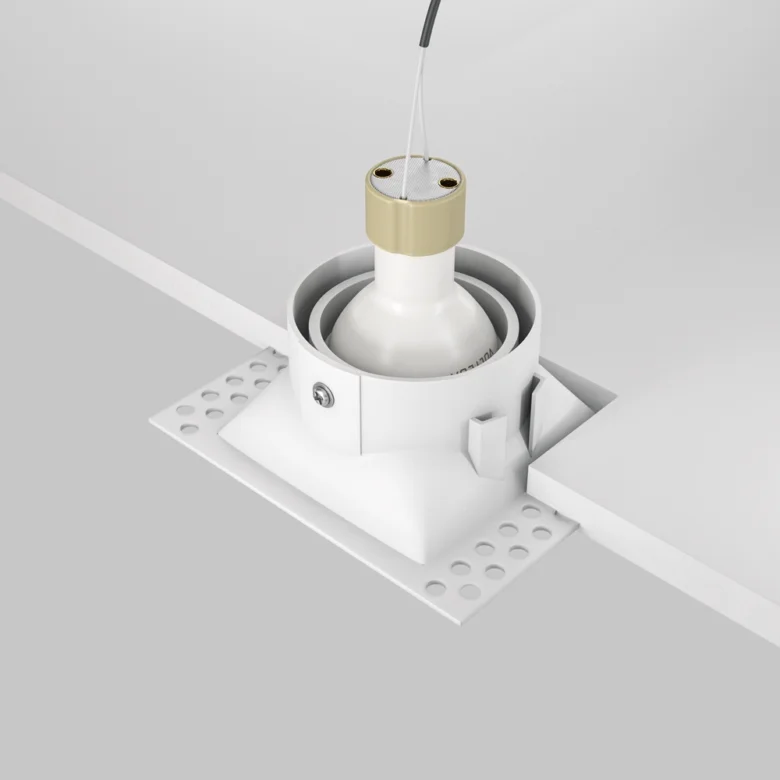

Jak postupovat při instalaci bodových světel do sádrokartonu?
Nejdříve vyřízněte otvor o průměru odpovídajícím světlu, obvykle 68 mm, poté upevněte světlo a připojte vodiče podle schématu.
Jaké jsou nejčastější chyby při montáži bodových světel do stropu?
Mezi časté chyby patří špatné upevnění světla, nesprávné zapojení vodičů a nedodržení minimální vzdálenosti od hořlavých materiálů, která je obvykle 10 cm.
Jak vybrat vhodné LED bodové světlo pro kuchyňský sádrokartonový strop?
Doporučuje se zvolit LED s teplotou barev kolem 4000 K a výkonem cca 5-7 W pro optimální osvětlení a úsporu energie.
Jak připojit bodová světla bez transformátoru?
Použijte LED bodovky s integrovaným napájecím zdrojem pro 230 V, čímž eliminujete potřebu externího transformátoru.
Kde koupit kvalitní bodová světla na liště a na co si dát pozor?
Kvalitní bodová světla jsou dostupná v řetězcích jako Hornbach, dávejte pozor na krytí IP a kompatibilitu s lištou, obvykle IP20 pro vnitřní použití.
