Jističe v elektroinstalaci se liší svými charakteristikami, které určují jejich reakci na proudové přetížení a zkrat. Mezi nejčastější patří charakteristika B a D, jež ovlivňují vypínací schopnost a citlivost zařízení. Správný výběr jističe podle jeho vypínací charakteristiky zajistí bezpečnost a spolehlivost celé elektroinstalace.
Nejpodstatnější body
- Charakteristika jističe B vypíná při 3-5násobku jmenovitého proudu (např. 16A jistič při 48 A).
- Charakteristika C vypíná při 5-10násobku jmenovitého proudu a je vhodná pro elektromotory a náročnější spotřebiče.
- Jističe typu D vypínají při 10-20násobku jmenovitého proudu, určené pro průmyslové aplikace s vysokými záběrovými proudy.
- Vypínací schopnost jističe typicky dosahuje 6 kA v domácnostech a 10 kA a více v průmyslu.
- Pro zásuvkové obvody se běžně používá jistič 16 A s kabelem 2,5 mm², pro světelné obvody jistič 10 A s kabelem 1,5 mm².

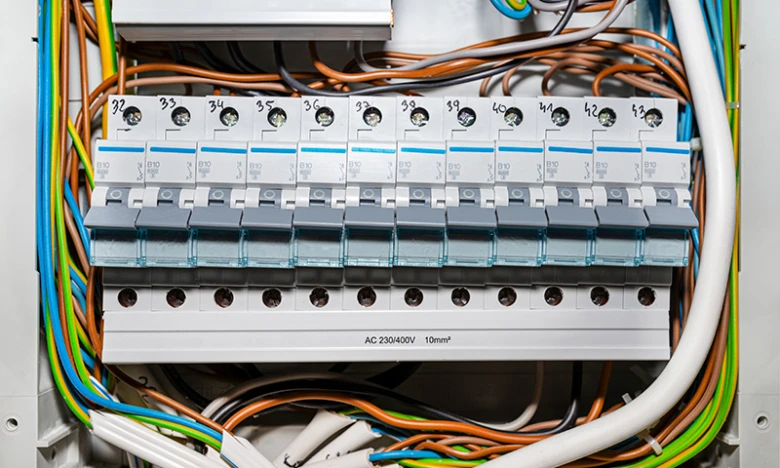

Hlavní charakteristiky jističů a jejich význam v elektroinstalaci
Charakteristiky jističů určují, při jakém násobku jmenovitého proudu (In) dojde k jejich vypnutí. Tyto rozdíly jsou zásadní pro správnou ochranu elektroinstalace, protože umožňují přizpůsobit jistič typu zátěži a zabránit nechtěnému vypnutí nebo naopak nedostatečné ochraně. Typy jističů podle vypínací charakteristiky se nejčastěji označují písmeny B, C, D, K a Z, přičemž každý typ má specifický rozsah vypínacích proudů.
| Charakteristika | Vypínací proud (násobek In) | Příklad použití |
|---|---|---|
| B | 3-5× In | Domácí spotřebiče, osvětlení |
| C | 5-10× In | Zátěže s vyššími spouštěcími proudy, např. motory |
| D | 10-20× In | Průmyslové motory, transformátory |
| K | 10-14× In | Speciální aplikace s vysokými startovacími proudy |
| Z | 2-3× In | Citlivé elektronické zařízení |
Jaké jsou charakteristiky jističů B, C, D, K a Z?
Charakteristika jističe B vypíná při 3 až 5násobku jmenovitého proudu (In) a je vhodná pro běžné domácí elektroinstalace, kde převládají nízké spouštěcí proudy. Charakteristika C reaguje při 5 až 10násobku In, což ji předurčuje pro spotřebiče s vyššími náběhovými proudy, například elektromotory nebo osvětlení s výboji. Charakteristika D vypíná při 10 až 20násobku In a používá se především v průmyslu u motorů a transformátorů, které mají velké startovací proudy. Charakteristika K se pohybuje mezi 10 a 14násobkem In a slouží pro speciální aplikace, kde jsou vysoké spouštěcí proudy s rychlými náběhy. Naopak charakteristika Z je nejcitlivější, vypíná při 2 až 3násobku In, a hodí se pro ochranu citlivých elektronických zařízení.
Jaký je význam charakteristik jističů v elektroinstalaci?
Vypínací charakteristika jističe je klíčová pro bezpečnost elektroinstalace, protože umožňuje přesně nastavit okamžik vypnutí při přetížení nebo zkratu. Správná volba charakteristiky jističe zabraňuje častým neplánovaným výpadkům způsobeným zbytečně nízkou citlivostí, ale zároveň chrání zařízení před poškozením při nadproudech. Například jistič s charakteristikou B je vhodný pro domácí použití, kde se předpokládají nižší spouštěcí proudy, zatímco charakteristika D je nezbytná tam, kde běží silné elektromotory s velkými náběhovými proudy. Nesprávný výběr může vést k riziku přehřátí vodičů nebo k neefektivní ochraně, proto je třeba vždy respektovat vypínací schopnost jističe a propojit ji s průřezem vodiče v elektroinstalaci.
Funkce a vypínací vlastnosti jističů: spouště a doby vypnutí
Funkce jističů v elektroinstalaci spočívá v rychlé ochraně před přetížením a zkratem. Klíčové vypínací vlastnosti určují, jak a kdy jistič přeruší proudový obvod. Tyto vlastnosti jsou řízeny dvěma typy spouští – tepelnou a elektromagnetickou – které reagují na různé podmínky přetížení a zkratu. Pojďme si vysvětlit, jak fungují a jak vypínací charakteristiky jističů typu B, C a D ovlivňují jejich bezpečnostní funkci.
Jak fungují tepelná a elektromagnetická spoušť jističe?
Tepelná spoušť jističe reaguje na přetížení v rozsahu 1,13 až 1,45násobku jmenovitého proudu (In). Funguje na principu zahřívání bimetalového pásku, který při delším přetížení ohýbá mechanizmus a spustí vypnutí. Tento proces trvá několik sekund až minut v závislosti na velikosti přetížení, což umožňuje krátkodobé proudové špičky bez zbytečného vypnutí.
Elektromagnetická spoušť naproti tomu reaguje na prudké proudové rázy, například zkrat, spouštějící při 3 až 20násobku In. Její vypínací doba je extrémně krátká, do 0,1 sekundy, což zajistí rychlou ochranu kabelů a spotřebičů. Hodnota spouště a doba vypnutí se liší podle charakteristik jističe, přičemž:
- Charakteristika B spouští při 3-5× In, vhodná pro běžné domácí obvody s nízkými spouštěcími proudy.
- Charakteristika C spouští při 5-10× In, častá u světelných a zásuvkových rozvodů s mírně vyššími náběhovými proudy.
- Charakteristika D spouští při 10-20× In, používá se u zařízení s vyššími zapínacími proudy, například elektromotorů.
Tepelná a elektromagnetická spoušť společně zajišťují spolehlivou ochranu proti přetížení i zkratům.
Co znamená vypínací charakteristika jističe?
Vypínací charakteristika jističe definuje, při jaké hodnotě proudu a za jak dlouhou dobu jistič vypne elektrický obvod. Tato vlastnost je klíčová pro zajištění bezpečnosti elektroinstalace a závisí na typu jističe, který je označen písmeny B, C nebo D.
Každý typ charakteristiky má specifický rozsah vypínacího proudu:
- Jistič charakteristika B vypíná rychle při nižších násobcích In, což je vhodné pro domácí použití bez velkých spouštěcích proudů.
- Charakteristika C umožňuje delší prodlevu a vypíná při vyšších násobcích proudu, čímž lépe zvládá přechodné špičky.
- Charakteristika D má nejvyšší vypínací proudy, proto se hodí pro průmyslové aplikace s velkými startovacími proudy.
Vypínací doba, tedy doba od překročení vypínacího proudu do vypnutí, bývá u elektromagnetické spouště do 0,1 sekundy. Tepelná spoušť naopak pracuje s prodlevou, která zabraňuje zbytečným výpadkům při krátkodobých přetíženích. Správný výběr vypínací charakteristiky jističe je proto klíčový pro bezpečnou a spolehlivou funkci elektroinstalace.
Typické hodnoty vypínací charakteristiky jističů:
- Charakteristika B: 3-5× In (rychlé vypnutí při slabších zkratech)
- Charakteristika C: 5-10× In (vyrovnaný poměr mezi citlivostí a odolností)
- Charakteristika D: 10-20× In (vhodná pro zařízení s vysokým startovacím proudem)
Tip: Při výběru jističe pro domácnost doporučuji upřednostnit charakteristiku B pro běžné zásuvky a osvětlení, charakteristiku C použijte tam, kde se očekávají vyšší spouštěcí proudy, například u větších spotřebičů. Charakteristika D se hodí spíše pro průmyslové nebo specializované instalace. Častou chybou je použití charakteristiky D v běžných domácnostech, což může způsobit nedostatečnou ochranu při zkratu.
Výběr vhodné charakteristiky jističe podle typu zátěže a instalace
Výběr vhodné charakteristiky jističe podle typu zátěže a instalace závisí na správném sladění vypínací charakteristiky jističe s typem spotřebičů a průřezem vodičů v elektroinstalaci. Správný výběr zajistí bezpečnost a spolehlivost provozu.
Jak vybrat jistič podle typu zátěže?
Pro zásuvkové obvody s vodiči o průřezu 2,5 mm² se doporučuje použít jistič s proudovou hodnotou 16 A a charakteristikou B. Tento typ jističe reaguje rychle na zkratové proudy, které jsou u běžných domácích spotřebičů typické. Světelné obvody s vodiči 1,5 mm² se zpravidla chrání jističem 10 A s charakteristikou B, protože odběr proudu je nižší a charakteristika B zajišťuje dostatečnou ochranu proti přetížení i zkratu. Pro elektromotory a nástroje, které vytvářejí nárazové proudy, je vhodná charakteristika C, protože umožňuje vyšší krátkodobé proudové nárazy bez zbytečného vypnutí jističe.
Jaký je rozdíl mezi jističem B16 a C16?
Jistič charakteristika B16 má vypínací proud 3-5násobek jmenovitého proudu, tedy při 48-80 A. To umožňuje rychlé vypnutí při zkratu nebo přetížení v běžných zásuvkových obvodech. Naproti tomu jistič charakteristika C16 vypíná při 5-10násobku jmenovitého proudu, tedy mezi 80 a 160 A, což jej předurčuje pro ochranu elektromotorů a zařízení s vyššími proudovými nárazy. Vyšší vypínací schopnost jističe C tak zabraňuje zbytečným výpadkům bez snížení bezpečnosti.
| Charakteristika | Jmenovitý proud (A) | Vypínací proud (A) | Použití |
|---|---|---|---|
| B16 | 16 | 48-80 | Zásuvkové a světelné obvody |
| C16 | 16 | 80-160 | Elektromotory, nástroje |
| D16 | 16 | 160-320 | Velké nárazové proudy, průmysl |
Praktické tipy pro správný výběr jističe podle vypínací charakteristiky zahrnují zohlednění typu spotřebiče a délky vodičů. Na co si dát pozor: častou chybou je poddimenzování jističe vůči průřezu vodiče, což může vést k přehřívání a poškození elektroinstalace. Jistič s charakteristikou D se používá výjimečně, zejména pro zařízení s velmi vysokými proudovými nárazy, a není vhodný pro běžné domácí instalace.
Návod na výběr jističe podle vypínací charakteristiky tedy vychází z typu zátěže a dimenze vodičů, což zajistí optimální ochranu a spolehlivost celé elektroinstalace.
Vypínací schopnost jističů a její význam pro bezpečnost
Vypínací schopnost jističe udává maximální zkratový proud, který může jistič bezpečně přerušit, aniž by došlo k jeho poškození nebo ohrožení bezpečnosti elektroinstalace. Pro domácí instalace je běžná hodnota vypínací schopnosti 6 kA, což pokrývá většinu běžných zkratových proudů v rodinných domech a bytech. V průmyslových provozech se používají jističe s vypínací schopností 10 kA a více, protože zde mohou vznikat výrazně vyšší zkratové proudy.
Charakteristiky jističů a jejich význam v elektroinstalaci spočívají právě ve volbě vhodné vypínací schopnosti podle typu instalace a očekávaného zkratového proudu. Nesprávný výběr jističe s příliš nízkou vypínací schopností může vést k selhání ochrany při skutečném zkratu.
- Jistič charakteristika B má typicky vypínací schopnost 6 kA, vhodnou pro běžné domácí obvody s nízkou indukčností.
- Charakteristika jističe D se používá tam, kde se očekávají vyšší náběhové proudy, například u motorů, s vypínací schopností obvykle 10 kA.
- Tabulka jističů pomáhá vybrat správnou kombinaci vypínací schopnosti a charakteristiky pro konkrétní aplikaci.
Vypínací charakteristika jističe a její vliv na bezpečnost elektroinstalace
Správná vypínací charakteristika jističe zajišťuje rychlé a spolehlivé odpojení v případě zkratu, čímž chrání zařízení i osoby před nebezpečím požáru nebo úrazu elektrickým proudem.
Vliv teploty okolí na charakteristiky jističů
Vliv teploty okolí na vypínací charakteristiky jističů je zásadní pro bezpečnost a spolehlivost elektroinstalace. Tepelná spoušť jističe reaguje na okolní teplotu tak, že při vyšších teplotách dochází ke zkrácení doby vypnutí, zatímco nižší teploty ji prodlužují. Tento efekt je zvláště významný v místech s nestandardními podmínkami, jako jsou kotelny, průmyslové provozy nebo technické místnosti, kde teplota může výrazně převyšovat běžných 20 °C.
Správný výběr jističe podle vypínací charakteristiky musí tedy zohlednit i teplotu okolí, protože různé typy jističů (například jistič charakteristika B nebo charakteristika D) mají odlišnou citlivost na tepelné vlivy. V praxi může nesprávné posouzení těchto faktorů vést k nečekaným výpadkům nebo naopak k nedostatečné ochraně zařízení.
Jak charakteristiky jističů ovlivňují jejich vypínací schopnost
| Teplota okolí (°C) | Doba vypnutí při zátěži (%) | Vliv na vypínací schopnost jističe |
|---|---|---|
| 10 | +20 % | Prodlužuje dobu vypnutí |
| 20 (referenční) | 100 % | Standardní vypínací doba |
| 40 | -30 % | Zkracuje dobu vypnutí |
Tip: Pro instalace v prostředí s vyšší teplotou je vhodné volit jističe s rezervou ve vypínací schopnosti, aby nedocházelo k předčasným výpadkům. Naopak v chladnějších prostorech může být nutné počítat s delší dobou vypnutí, což ovlivní celkovou bezpečnost elektroinstalace.
Životnost a údržba jističů
Životnost jističe závisí především na četnosti jeho vypínání a provozních podmínkách v elektroinstalaci. Elektromechanické jističe mají elektrickou životnost obvykle až 10 000 spínacích cyklů a mechanickou životnost přibližně 20 000 cyklů. Časté vypínání, zejména při přetížení nebo zkratových stavech, může životnost výrazně zkrátit. Pro zajištění bezpečného a spolehlivého provozu je proto nutné pravidelně provádět revize elektroinstalace, které se doporučují každých 3 až 5 let v domácnostech.
Správná údržba zahrnuje kontrolu vypínací schopnosti jističe a kontrolu jeho charakteristik podle tabulky jističů, kde se zohledňuje i vypínací charakteristika jističe typu B, C nebo D. V praxi platí, že volba mezi jističem charakteristika B a charakteristikou D ovlivňuje i jejich životnost a vhodnost pro konkrétní aplikaci.
- Sledujte četnost vypínání jističe a vyvarujte se opakovanému zbytečnému vypínání
- Zajistěte pravidelné revize elektroinstalace, ideálně každé 3-5 let
- Kontrolujte správnou volbu jističe podle jeho vypínací charakteristiky a provozních podmínek
Tip: Prodloužení životnosti jističe umožňuje správná volba typu jističe podle charakteristik B, C a D a pravidelná kontrola jeho funkčnosti během revizí.
Moderní technologie a trendy v oblasti jističů
Moderní technologie v oblasti jističů přinášejí značné inovace, které zvyšují bezpečnost a komfort elektroinstalací. Digitální jističe umožňují přesný monitoring stavu a vzdálené ovládání, což usnadňuje správu elektrických obvodů na dálku. Díky této technologii lze včas detekovat přetížení nebo zkrat, a tím předejít poškození zařízení i požáru.
Dalším trendem jsou extra úzké jističe s šířkou pouhých 13 mm, oproti standardním 18 mm modelům. Tyto jističe šetří místo v rozvaděči, což je výhodné zejména v domácnostech a menších instalacích. Na českém trhu jsou dostupné například modely od firem ABB nebo Hager, které kombinují moderní vypínací charakteristiku jističe s kompaktním designem.
- Digitální jističe zvyšují vypínací schopnost jističe díky lepšímu monitoringu
- Extra úzké jističe umožňují efektivnější využití prostoru v rozvodné skříni
- Vzdálené ovládání zlepšuje bezpečnost a usnadňuje údržbu elektroinstalace
Při výběru nových jističů doporučuji zohlednit typy jističů podle vypínací charakteristiky (například jistič charakteristika B, C či D) a jejich vhodnost pro konkrétní aplikaci. Porovnání jističů B16 a C16 pomáhá určit správnou variantu pro domácí nebo průmyslové použití. Využití digitálních technologií tak představuje krok vpřed v bezpečnosti a efektivitě elektroinstalace.
Časté dotazy o charakteristikách a vypínacích vlastnostech jističů
Otázka: Jaké jsou hlavní charakteristiky jističů?
Charakteristiky jističů určují vypínací proud v násobcích jmenovitého proudu (In). Typ B vypíná při 3-5× In, C při 5-10× In a D při 10-20× In. Tyto hodnoty ovlivňují citlivost jističe na přetížení a zkrat.
Otázka: Jaký je rozdíl mezi vypínačem a jističem?
Vypínač pouze manuálně přerušuje obvod, zatímco jistič automaticky vypíná při přetížení nebo zkratu podle nastavené vypínací charakteristiky.
Otázka: Co znamená vypínací charakteristika jističe?
Vypínací charakteristika určuje, při jakém násobku jmenovitého proudu jistič vypne. Například charakteristika B vypíná při 3-5× In, což ovlivňuje použití v různých typech elektroinstalace.
Otázka: Jaký je rozdíl mezi jističem B16 a C16?
Jistič B16 vypíná při 48-80 A (3-5× 16 A), vhodný pro běžné domácí spotřebiče. Jistič C16 vypíná při 80-160 A (5-10× 16 A), lépe snáší proudové nárazy elektromotorů.
Otázka: Jak funguje tepelná spoušť u jističe?
Tepelná spoušť reaguje na přetížení od 1,13 do 1,45× In s časovou prodlevou, což umožňuje krátkodobé přetížení bez okamžitého vypnutí.
Otázka: Jak rychle jistič vypne při zkratu?
Elektromagnetická spoušť vypne obvod do 0,1 sekundy po překročení vypínacího proudu stanoveného charakteristikou.
Otázka: Kdy použít jistič s charakteristikou C?
Charakteristika C se hodí pro zařízení s vyššími proudovými nárazy, jako jsou elektromotory a kompresory v domácí elektroinstalaci.
Otázka: Jaká je typická vypínací schopnost jističů v domácnostech?
Vypínací schopnost většiny domácích jističů je 6 kA, což znamená, že bezpečně přeruší zkratový proud až do této hodnoty.
Otázka: Jak často se má provádět revize elektroinstalace?
Revize elektroinstalace se doporučuje každých 3-5 let, v pronajatých prostorách i častěji, aby se zajistila bezpečnost a funkčnost.
Otázka: Jaký je vliv teploty okolí na vypínací charakteristiku jističe?
Vyšší teplota okolí zkracuje dobu vypnutí tepelnou spouští, což může ovlivnit citlivost jističe a jeho ochrannou funkci.
Otázka: Co jsou digitální jističe a jaké mají výhody?
Digitální jističe umožňují přesný monitoring a vzdálené ovládání, zvyšují bezpečnost a usnadňují správu komplexních elektroinstalací.
Otázka: Jaká je životnost jističů?
Elektrická životnost jističů dosahuje až 10 000 vypínacích cyklů, mechanická až 20 000, s doporučenými revizemi každých 3-5 let.
Otázka: Jak vybrat vhodnou charakteristiku jističe pro domácnost?
Pro zásuvky a osvětlení se volí jističe s charakteristikou B, pro elektromotory a náročnější zařízení charakteristika C, charakteristika D je vhodná pro průmyslové aplikace.
Otázka: Jaký je význam vypínací schopnosti jističe?
Vypínací schopnost určuje maximální zkratový proud, který jistič bezpečně přeruší, což je klíčové pro ochranu elektroinstalace.
Otázka: Jak správně číst charakteristiku jističe na štítku?
Na štítku najdete označení typu (např. B, C, D) a jmenovitý proud (např. 16 A), které společně definují vypínací charakteristiku a aplikaci jističe.
