Šachty v technických instalacích představují klíčový prvek pro přístup, údržbu a bezpečný provoz sítí. Rozdělují se na revizní, kabelové či zasakovací šachty, přičemž správný výběr a umístění s odpovídajícími poklopy šachet výrazně usnadňuje práci odborníkům i minimalizuje rizika. Porozumění jejich typům a funkcím je nezbytné pro efektivní plánování moderních instalací.
Podstata v kostce
- Šachty v technických instalacích slouží k revizi, kontrole a údržbě kanalizace, kabelových vedení a zasakování dešťové vody.
- Maximální výška kabelových šachet je 2,5 metru, což zajišťuje dostatečný prostor pro manipulaci a servis.
- Spád kanalizace by měl být 1-3 %, aby se zabránilo stagnaci nebo usazování splašků.

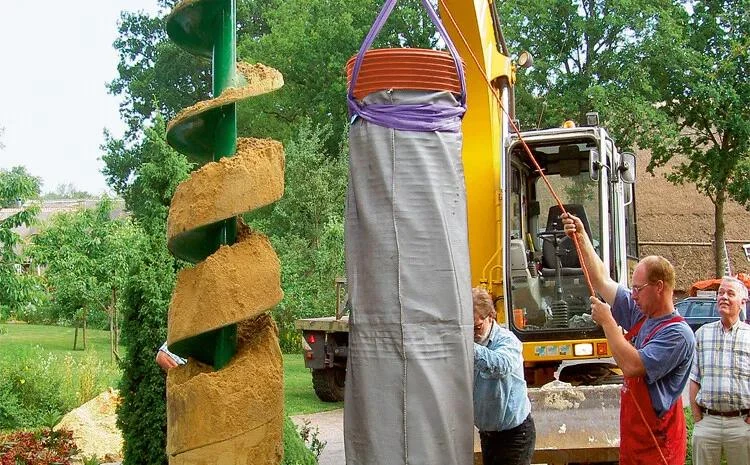

- Zasakovací šachty umožňují zasakování vody do hloubky až 6 metrů bez plošných výkopů.
- Při instalaci revizní šachty je vhodné koupit šachtovou rouru o 0,5 m delší než hloubka výkopu.
Co jsou šachty v technických instalacích a jaké mají typy?
Jaké jsou typy šachet v technických instalacích a jejich využití
Revizní šachty kanalizace se dělí na průchozí, které umožňují přímý průchod potrubím pro snadnou kontrolu a čištění, a sběrné, kde se spojují a přepojují jednotlivé větve kanalizační sítě. Kabelové šachty mají čtyřúhelníkový nebo pětiúhelníkový půdorys s maximální výškou do 2,5 metru, což zajišťuje dostatečný prostor pro manipulaci s kabely. Jsou vybaveny lištami pro zavěšení kabelů, stupadly a žebříky pro bezpečný přístup a údržbu. Zasakovací šachty slouží k efektivnímu vsakování dešťové vody do půdy bez nutnosti plošných výkopů, což je ideální řešení zejména v městském prostředí; používají se perforované šachtové roury typu Tegra 425, Tegra 600 a Tegra 1000 NG, které jsou obaleny geotextilním rukávem z PP/PE materiálů a umožňují zasakování do hloubky až 6 metrů.
Materiály šachet zahrnují beton, plast a polymerbeton, přičemž volba závisí na požadavcích na pevnost a odolnost vůči mechanickému i chemickému namáhání. Poklopy šachet musí odpovídat zatížení – pro pochůzné plochy se používají plastové poklopy, pro příjezdové cesty a parkoviště pak pojezdové s odpovídající třídou zatížení dle ČSN EN 124. Správný návrh šachty zahrnuje volbu vhodného průměru (například DN315 pro kratší kanalizace, DN400 pro složitější trasy), správný typ dna, kvalitní poklop, a zajištění spádu kanalizace v rozmezí 1-3 % pro optimální odtok bez usazování splašků.
Častá chyba: Použití příliš malé šachty nebo její umístění pod pevnou konstrukcí vede k problémům s přístupem a následnému poškození. Naopak správně navržené a kvalitně instalované šachty umožňují dlouhodobou bezproblémovou údržbu a minimalizují riziko sedání terénu či netěsností.
Pro koho se to hodí: Šachty jsou nezbytné pro všechny typy technických instalací vyžadující pravidelný servis a kontrolu, zejména v kanalizačních a kabelových systémech. Pro koho NE: Nevhodné jsou v místech s extrémně omezeným prostorem, kde není možné zajistit přístup nebo správné osazení šachty dle norem.
Konstrukční parametry a materiály šachet v technických instalacích
Konstrukční parametry a materiály šachet v technických instalacích určují jejich funkčnost, odolnost i možnosti využití. Typické šachty se liší rozměry a materiály podle určení – například kabelové šachty mají pevně danou maximální výšku, která ovlivňuje jejich instalaci a údržbu.
Typické rozměry a parametry šachet v technických instalacích
Kabelové šachty mají maximální výšku 2,5 metru, což umožňuje snadný přístup a manipulaci s kabely. Šířka a délka šachet se pohybují obvykle od 600 do 1200 milimetrů, zatímco tloušťka stěn závisí na materiálu a očekávaném zatížení. Poklopy šachet musí odpovídat třídě zatížení dle normy ČSN EN 124, aby odolaly provozním podmínkám.
| Typ šachty | Maximální výška | Šířka (mm) | Tloušťka stěn (mm) | Materiál | Poklop (třída zatížení) |
|---|---|---|---|---|---|
| Kabelová šachta | 2,5 m | 600-1200 | 80-150 | Beton, plast | A15 až D400 |
| Revizní šachta | dle potřeby | 800-1500 | 100-200 | Beton, plast | B125 až E600 |
| Zasakovací šachta | variabilní | 800-1200 | 100-180 | Beton | C250 až D400 |
Materiálové vlastnosti a životnost šachtových rour a poklopů
Šachtové roury se vyrábějí převážně z betonu a plastu (polypropylen PP, polyethylen PE). Beton nabízí vysokou pevnost a odolnost vůči mechanickému poškození, jeho životnost přesahuje 50 let. Plastové materiály jsou lehké, odolné vůči chemikáliím a korozi, s životností okolo 30 let, zároveň umožňují snadnou recyklaci. Poklopy šachet musí být vyrobeny z litiny či kompozitních materiálů, aby splnily požadavky na zatížení a odolnost proti opotřebení.
Tip: Montáž šachet z plastu vyžaduje pečlivé zajištění proti pohybu v zemi, aby nedošlo k deformaci při zatížení. Betonové šachty jsou vhodnější pro místa s vysokým provozem, kde je potřeba maximální pevnost.
Návrh a správná instalace šachet v technických instalacích
Návrh a správná instalace šachet v technických instalacích vyžaduje přesné dodržení rozměrů, spádu kanalizace a vhodného typu poklopu. Správně zvolená a namontovaná revizní šachta zajistí efektivní přístup a dlouhodobý bezproblémový provoz technických sítí.
Výběr rozměrů a typu šachty

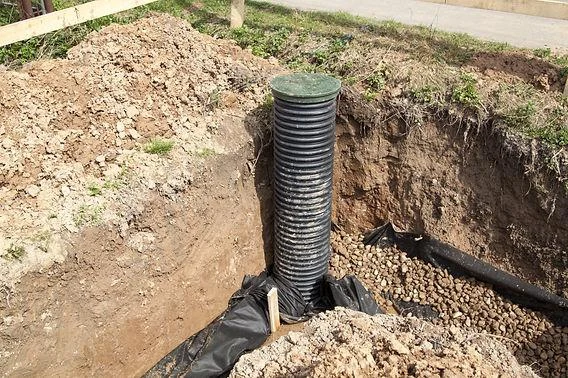

Revizní šachta by měla mít délku alespoň o 0,5 metru větší než hloubka výkopu, aby umožnila pohodlný přístup a manipulaci. Doporučené průměry šachet jsou DN315 pro jednoduché, krátké kanalizační trasy a DN400 pro složitější nebo delší úseky. Kabelové šachty a zasakovací šachty vyžadují přizpůsobené rozměry a materiály šachet podle jejich specifického využití.
Dodržení spádu kanalizace
Spád kanalizace by měl být nastaven v rozmezí 1-3 %, což zabraňuje usazování nečistot a stagnaci splašků v potrubí. Příliš malý spád může vést k zablokování, naopak příliš velký způsobí nadměrné proudění a opotřebení potrubí.
Montáž a kontrola poklopu
Poklop šachty musí odpovídat třídě zatížení dané lokality. Pro pochůzné plochy se používají lehčí plastové poklopy, zatímco pro pojezdové komunikace jsou vhodné robustní kovové poklopy. Poklop by měl být pečlivě osazen tak, aby mírně vyčníval nad terén, což zabraňuje vnikání povrchové vody do šachty a usnadňuje přístup při údržbě.
- Výběr materiálu – zvolte vhodný materiál šachty dle typu instalace (plast, beton, kov).
- Určení rozměrů – navrhněte délku šachty minimálně o 0,5 m větší než je hloubka výkopu.
- Nastavení spádu – zajistěte spád kanalizace mezi 1-3 % pro správný odtok.
- Montáž poklopu – vyberte poklop podle třídy zatížení a správně jej osadíte, aby vyčníval nad terén.
- Kontrola těsnosti a napojení – ověřte správné napojení potrubí a těsnost spoje, aby nedocházelo k únikům.
Časté chyby při využití šachet v technických instalacích a jak jim předcházet
Chyby při instalaci šachet v technických instalacích mohou výrazně ovlivnit jejich funkčnost a životnost. Správné řešení průměru, spádu a typu šachty spolu s kvalitní montáží jsou klíčové pro spolehlivý provoz a dlouhodobé využití.
Jaké jsou nejčastější chyby při využití šachet v technických instalacích?
Mezi nejčastější chyby při instalaci šachet patří nevhodný průměr šachty, který omezuje přístup pro údržbu a revize. Špatný spád potrubí, často mimo doporučený rozsah 1-3 %, způsobuje usazování splašků a stagnaci, což vede ke zhoršení funkce kanalizace. Volba nevhodného typu šachty, například použití revizní šachty tam, kde by byla vhodnější kabelová nebo zasakovací šachta, snižuje efektivitu instalace. Nekvalitní montáž šachty pak může způsobit sedání terénu a netěsnosti, které ohrožují stabilitu a hygienu celé instalace. Další častou chybou jsou nevhodné materiály šachet, které neodpovídají podmínkám prostředí nebo zatížení.
Jak předcházet chybám při využití šachet v technických instalacích?
Prevence chyb začíná správným návrhem šachty se zajištěním doporučeného spádu kanalizace 1-3 %, který umožňuje optimální odtok. Výběr typu šachty by měl odpovídat konkrétnímu účelu instalace, například revizní šachty pro kontrolu, kabelové šachty pro vedení kabelů a zasakovací šachty pro vsakovací systémy. Průměr šachty musí být dostatečný pro pohodlný přístup a manipulaci. Montáž šachty by měla být provedena podle platných norem a s použitím vhodných materiálů šachet, aby se eliminovalo riziko sedimentace i netěsností. Doporučuji vždy zajistit profesionální montáž a věnovat pozornost správnému usazení a poklopům šachet pro dlouhodobou funkčnost.
- Častá chyba: podcenění rozměru průměru šachty vede k komplikacím při údržbě.
- Na co si dát pozor: důsledný spád potrubí a kvalitní montáž zabraňují sedimentaci a sedání terénu.
Tip: Nesprávné řešení šachet se nehodí pro stavby s vysokým provozním zatížením nebo proměnlivým terénem, kde jsou potřeba robustnější materiály a konstrukce.
Údržba a provoz šachet v technických instalacích
Údržba a provoz šachet v technických instalacích jsou klíčové pro zajištění dlouhodobé životnosti a bezpečného fungování těchto prvků. Šachty, ať už revizní, kabelové nebo zasakovací, vyžadují pravidelné kontroly a čištění, které předejdou poškození materiálů šachet a problémům se spádem kanalizace. Správně navržené a udržované šachty usnadňují přístup k instalacím a snižují náklady na opravy.

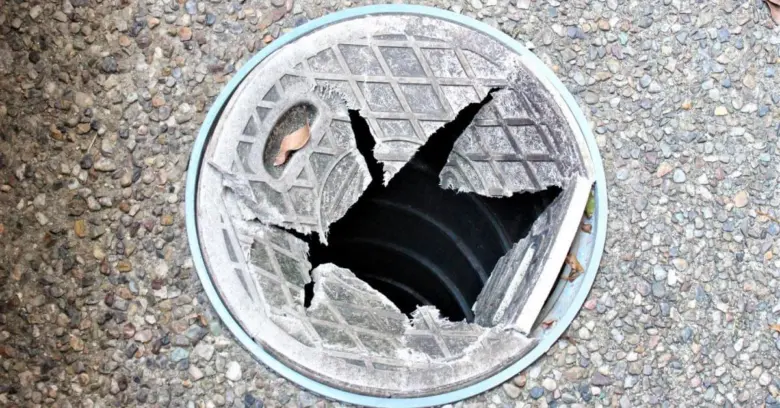

- Prohlídka poklopů šachet – kontrolujte těsnost a stav povrchu minimálně jednou za půl roku
- Čištění dutin šachty – odstraňujte usazeniny a nečistoty každých 12 měsíců

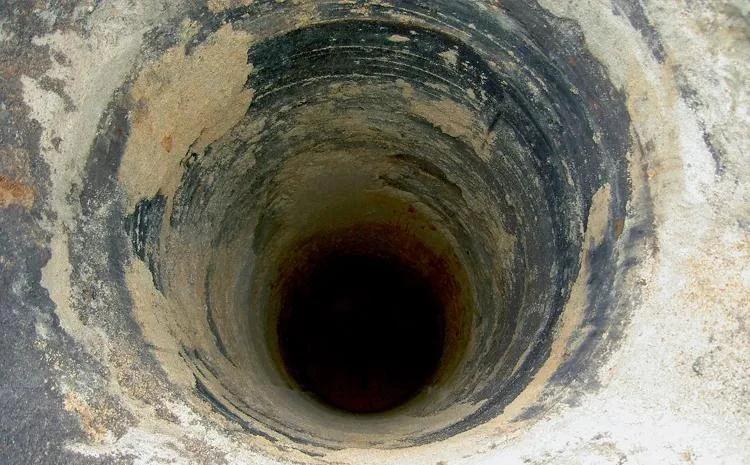

- Kontrola materiálů šachet – sledujte praskliny a korozi při každé údržbě
- Ověření spádu kanalizace – zajistěte správný odtok, aby nedocházelo k zadržování vody
- Dokumentace údržby – evidujte provedené kontroly a opravy pro dlouhodobý přehled
Tip: Pravidelná údržba zvyšuje životnost šachty až na desítky let a minimalizuje náklady na opravy. Provoz šachty bez dostatečné péče může vést k vážným poruchám a nutnosti nákladných rekonstrukcí.
Specifické normy a legislativní požadavky na šachty v ČR
Vyhláška č. 268/2009 Sb. stanovuje základní technické požadavky na stavby včetně šachet používaných v technických instalacích. Tato legislativa České republiky definuje pravidla pro návrh, instalaci i provoz šachet tak, aby byla zajištěna jejich bezpečnost a funkčnost. Normy pro šachty zahrnují konstrukční parametry, které musí respektovat materiály šachet, rozměry a odolnost poklopů šachet, stejně jako správné provedení spádu kanalizace v zasakovacích či kabelových šachtách. Bezpečnostní požadavky vyžadují například snadný přístup k revizním šachtám a zajištění ochrany proti vniknutí nepovolaných osob.
Šachty v technických instalacích – přehled a doporučení
- Dodržovat vyhlášku č. 268/2009 Sb. jako hlavní právní rámec
- Používat materiály šachet s certifikací dle platných norem
- Zajistit odpovídající rozměry a spád kanalizace podle typu šachty
- Instalovat poklopy šachet s bezpečnostními prvky pro snadnou údržbu i ochranu
- Provádět pravidelnou kontrolu revizních šachet pro bezproblémový provoz
Tato legislativa a normy výrazně přispívají k bezpečnému a efektivnímu využití šachet v technických instalacích, přičemž usnadňují přístup a údržbu rozvodů v budovách i infrastruktuře.
FAQ – Časté dotazy o šachtách v technických instalacích
Otázka: Co je hlavním účelem šachet v technických instalacích?
Hlavním účelem je umožnit revizi, kontrolu a údržbu kanalizace, kabelových vedení a zasakování dešťové vody.
Otázka: Jaké jsou hlavní typy šachet v technických instalacích?
Mezi hlavní typy patří revizní šachty, kabelové šachty a zasakovací šachty, každá s odlišným využitím podle potřeby instalace.
Otázka: Jaká je doporučená maximální výška kabelových šachet?
Maximální výška kabelových šachet je 2,5 metru, což zajišťuje bezpečnou manipulaci a servis.
Otázka: Jaký spád by měla mít kanalizace napojená na revizní šachtu?
Spád kanalizace by měl být 1-3 %, aby se minimalizovalo riziko stagnace a usazování nečistot.
Otázka: Proč se doporučuje koupit šachtovou rouru o 0,5 metru delší než hloubka výkopu?
Delší roura umožňuje správné seříznutí a montáž poklopu šachty nad terénem, což usnadňuje přístup a provoz.
Otázka: Jaké materiály se používají pro šachtové roury a poklopy šachet?
Používají se beton a plasty PP/PE; poklopy jsou plastové pro pochůzné plochy a kovové pro pojezdové plochy.
Otázka: Jaké chyby se často dělají při využití šachet v technických instalacích?
Časté chyby jsou malý průměr šachty, nesprávný spád kanalizace, nevhodný typ šachty a nekvalitní montáž.
Otázka: Jak se správně navrhuje průměr revizní šachty?
Pro jednodušší kanalizace postačí DN315, pro rozsáhlejší a složitější trasy se doporučuje DN400.
Otázka: Jak často by měla probíhat údržba šachet?
Údržba včetně čištění a kontroly poklopů by měla být prováděna minimálně jednou ročně.
Otázka: Jaké normy platí pro šachty v ČR?
Používají se vyhláška č. 268/2009 Sb. a ČSN normy, které upravují technické a bezpečnostní požadavky.
Otázka: Jaké poklopy se používají pro šachty v příjezdových cestách?
Pro tyto plochy se používají kovové poklopy s odpovídající třídou zatížení podle provozu.
Otázka: Jaké jsou ekologické aspekty materiálů šachet?
Beton i plasty PP/PE jsou recyklovatelné a odolné materiály s dlouhou životností.
Otázka: Jak zasakovací šachty pomáhají v městském prostředí?
Zasakovací šachty umožňují efektivní vsakování dešťové vody až do hloubky 6 metrů bez plošných výkopů.
Otázka: Jak šachty usnadňují údržbu technických instalací?
Poskytují snadný přístup k potrubím a kabelům, což zjednodušuje servis a opravy.
Otázka: Jaký je návod na instalaci šachet v technických instalacích?
Výběr správného rozměru, dodržení spádu 1-3 %, správné napojení potrubí, kvalitní obsyp a kontrola výšky poklopu nad terénem jsou základními kroky montáže.
