Správné popisovací štítky na kabely výrazně usnadňují orientaci v elektrických instalacích a minimalizují riziko chyb při údržbě či opravách. Barevné značení vodičů a přesné označení elektrických kabelů podle fáze barvy kabelu zajistí přehlednost i v těch nejsložitějších rozvodech. Naučte se, jak vybrat vhodné štítky a jak je správně aplikovat pro maximální efektivitu.
📌 To nejdůležitější
- Popisovací štítky na kabely jsou vyrobeny z materiálů jako polyester, polyuretan, polyolefin a nerezová ocel s rozměry od 15,3 × 5,1 mm do 88,9 × 9,7 mm.
- Polyuretanové štítky TIPTAG PU odolávají UV záření a chemikáliím díky speciálním přísadám, což prodlužuje jejich životnost.
- Označení kabelů odpovídá normám IEC 61439-1 a DIN EN 81346-1, zajišťující jednoznačnou identifikaci obvodů.
- Existují speciální detekovatelné štítky TIPTAG MC s 14% kovovým obsahem vhodné pro potravinářský a chemický průmysl.
- Popisovací tužky v bílé a černé barvě umožňují ruční označení kabelů pro rychlou a flexibilní identifikaci.
Co jsou popisovací štítky a jak se používají na kabely

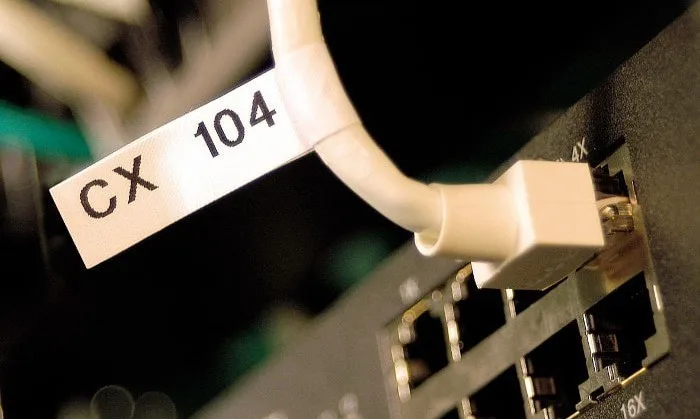

Popisovací štítky na kabely jsou speciální označovací prvky, které umožňují jednoznačnou identifikaci jednotlivých vodičů v elektrické instalaci. Tyto štítky usnadňují údržbu, opravy a zvyšují bezpečnost práce tím, že eliminují riziko záměny kabelů. Popisovací štítky se vyrábějí v různých rozměrech, nejčastěji kolem 15,3 × 5,1 mm, aby byly dobře čitelné a snadno připevnitelné na kabely různých průměrů.
Označení kabelů pomocí štítků a návleček výrazně zjednodušuje orientaci v rozvaděčích a průmyslových instalacích. Správné použití popisovacích štítků zahrnuje jasné a trvanlivé označení, které odpovídá barevnému značení vodičů a fází barva kabelu (L1, L2, L3). Návod na použití popisovacích štítků a označení kabelů doporučuje štítky umisťovat u obou konců kabelu a pravidelně kontrolovat jejich čitelnost.
Jak správně používat popisovací štítky na kabely v rozvaděčích
Popisovací štítky by měly být pevně připevněny, nepřekrývat se a odpovídat aktuálnímu značení elektrických kabelů. Častou chybou je používání nečitelných nebo poškozených štítků, což ztěžuje servis a inspekce. Pro koho se popisovací štítky hodí nejvíce, jsou profesionální elektroinstalatéři i firmy s rozsáhlými rozvody; naopak v jednoduchých domácích instalacích lze často postačit základním barevným značením vodičů bez detailních štítků.
Materiály a odolnost štítků pro různé průmyslové prostředí
Materiály použité pro popisovací štítky kabelů přímo ovlivňují jejich životnost a odolnost vůči specifickým průmyslovým podmínkám. Výběr správného materiálu zaručuje trvalou čitelnost označení a odolnost proti mechanickému poškození, chemikáliím i UV záření.
Materiály používané pro popisovací štítky kabelů
Mezi nejpoužívanější materiály patří polyester, polyuretan, polyolefin a nerezová ocel. Polyesterové štítky, dostupné například v rozměrech 15,3 x 5,1 mm, 19,1 x 6,4 mm a 25,4 x 9,53 mm, odolávají olejům, chemikáliím a teplotám až do 150 °C, což je vhodné pro vnitřní i venkovní elektrické instalace s běžnou i vyšší náročností. Polyuretanové štítky TIPTAG PU obsahují speciální přísady zajišťující vysokou odolnost vůči UV záření a agresivním chemikáliím, což prodlužuje jejich životnost v exteriérech a chemicky náročných provozech. Polyolefinové návlečky, často používané na flexibilní kabely, jsou pružné a odolné proti otěru, avšak mají nižší odolnost vůči UV záření. Nerezová ocel třídy 316 Stainless Steel (např. 88,9 x 9,7 mm) nabízí maximální odolnost vůči korozi, kyselinám a mechanickému poškození, ideální pro extrémní průmyslové prostředí s vysokou vlhkostí nebo chemickým zatížením.
| Materiál | Odolnost vůči UV záření | Odolnost vůči chemikáliím | Mechanická odolnost | Typické použití |
|---|---|---|---|---|
| Polyester | Střední | Vysoká | Střední | Vnitřní i venkovní instalace |
| Polyuretan (TIPTAG PU) | Vysoká (UV ochranné přísady) | Vysoká | Vysoká | Exteriéry, chemicky náročné provozy |
| Polyolefin | Nízká | Střední | Vysoká | Flexibilní kabely |
| Nerezová ocel 316 | Vysoká | Vysoká | Velmi vysoká | Extrémní průmyslové podmínky |
Odolnost popisovacích štítků v průmyslovém prostředí
Popisovací štítky musí zajistit trvalé a spolehlivé označení kabelů i v náročných podmínkách, kde působí UV záření, chemikálie, vlhkost a mechanické namáhání. Polyuretanové štítky TIPTAG PU díky UV stabilizátorům nevykazují blednutí ani praskání povrchu při dlouhodobém vystavení slunečnímu záření, což zachovává čitelnost označení po dobu několika let. Nerezová ocel 316 Stainless Steel odolává korozi i agresivním chemikáliím, proto se používá v prostředích s vysokou vlhkostí, kyselými výpary nebo mechanickým opotřebením. Polyesterové a polyolefinové štítky jsou vhodné pro běžné průmyslové podmínky, kde je požadována střední až vysoká odolnost vůči otěru, chemikáliím a mechanickému namáhání. Správné použití popisovacích štítků a návleček na kabely přispívá k bezpečnosti a efektivitě údržby elektrických rozvodů, jak potvrzuje odborný portál EAgri.cz.
Tip: Při výběru materiálu štítků zohledněte konkrétní provozní podmínky a požadovanou dobu čitelnosti označení. Častou chybou je použití štítků bez UV ochrany na venkovních instalacích, což vede k rychlému vyblednutí a nutnosti opakované výměny. Pro prostředí s agresivními chemikáliemi doporučuji volit polyuretanové nebo nerezové ocelové štítky.
Více informací naleznete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Normy a standardy platné pro označování kabelů
Normy IEC 61439-1 a DIN EN 81346-1 tvoří základ pro správné a jednoznačné označování kabelů v elektrických rozvodech. IEC 61439-1 specifikuje požadavky na konstrukci a přejímací zkoušky rozváděčů, které zahrnují i kontrolu správného značení vodičů a kabelů pomocí popisovacích štítků na kabely. Tato norma zajišťuje, že každý kabel je jednoznačně identifikovatelný, což výrazně zvyšuje bezpečnost a usnadňuje údržbu.
DIN EN 81346-1 stanovuje pravidla pro strukturování a označování elektrotechnických systémů, včetně barevného značení vodičů. V České republice se podle této normy používá standardní barevné označení fází a nulového vodiče, kde fáze L1, L2, L3 mají definované barvy, a nulový vodič je označen modře. Používání návleček na kabely a kabelových štítků podporuje přehlednost a jednoznačnou identifikaci v průmyslových i obytných instalacích.
Jaké jsou způsoby popisování kabelů a vodičů
- Použití barevných návleček na kabely pro rychlé rozlišení fází a nulového vodiče
- Aplikace kabelových štítků s čitelným označením podle pravidel IEC a DIN
- Značení elektrických kabelů písmeny a čísly pro přesnou identifikaci podle funkce a umístění
Tipy pro správné značení a popis vodičů v kabelu zahrnují pravidelnou kontrolu čitelnosti štítků a dodržování barevných kódů, aby se předešlo záměně při servisních zásazích.
Typy štítků a způsoby jejich aplikace v praxi
Popisovací štítky a další označovací prvky patří k základním prostředkům pro identifikaci kabelů v různých průmyslových a instalačních prostředích. Správný výběr typu štítků a jejich montáž výrazně ovlivňuje přehlednost i bezpečnost elektroinstalací.
Výběr štítků podle průmyslu a prostředí
V potravinářském průmyslu se doporučují štítky vyrobené z materiálů odolných vůči vlhkosti, čisticím prostředkům a teplotám nad 100 °C. Chemický průmysl vyžaduje štítky s vysokou chemickou odolností a nehořlavostí, například z PVC nebo speciálních polymerů. V dopravním stavitelství se osvědčily perforované štítky TIPTAG MC, které obsahují 14 % kovu, díky čemuž je lze snadno detekovat a rychle montovat na kabely. Pro běžné elektrické instalace postačují popisovací štítky na kabely a návlečky s průměrem 1,5 až 6 mm, které umožňují barevné značení vodičů podle fází L1, L2 a L3.
- Zhodnoťte provozní podmínky – určí odolnost a materiál štítku
- Vyberte štítek podle normy a průmyslového standardu – zajistí kompatibilitu s instalací
- Zvolte vhodný průměr označovacích trubiček nebo návleček – zohledněte průměr kabelu
- Použijte perforované štítky pro rychlou montáž v náročných prostředích
Tip: Pro správné značení a popis vodičů v kabelu volte štítky podle druhu instalace a podmínky prostředí, aby nedošlo k poškození nebo nečitelnosti popisu.
Tiskové technologie a software pro popisovací štítky
Pro efektivní označení kabelů a vodičů je klíčové zvolit vhodnou tiskovou technologii a správný software, které zajistí čitelný a trvanlivý výstup. Níže se seznámíte s hlavními typy tiskáren a nástroji pro správu dat, které výrazně usnadní práci s popisovacími štítky.
Tiskové technologie pro popisovací štítky
Pro tisk popisovacích štítků na kabely se nejčastěji využívají termotransferové a inkoustové tiskárny. Termotransferový tisk, který používá například tiskárna Panduit TDP43M, je oblíbený díky vysoké odolnosti tisku proti otěru a chemikáliím. Model PTR2E pak nabízí inkoustový tisk vhodný pro rychlé značení s dostatečnou kvalitou. Obě tiskárny podporují širokou škálu náhradních náplní, což umožňuje dlouhodobý provoz bez častých výpadků. Použití správné technologii je klíčové pro zachování čitelnosti štítků i v prostředí s náročnými podmínkami, jako jsou průmyslové rozvody.
- termotransferové tiskárny jsou vhodné pro trvanlivé označení
- inkoustové tiskárny umožňují rychlý tisk s dostatečnou kvalitou
- náhradní náplně pro Panduit TDP43M a PTR2E zajišťují kontinuitu provozu
Software pro správu a tisk popisovacích štítků
Software M-Print® PRO nabízí uživatelům efektivní nástroje pro správu dat, úpravy a přizpůsobení popisovacích štítků podle konkrétních potřeb. Tento software podporuje správu databází kabelů a vodičů, což usnadňuje organizaci a přehlednost značení elektrických kabelů v rozvodech. Díky kompatibilitě s tiskárnami Panduit umožňuje M-Print® PRO snadné a rychlé generování štítků, které odpovídají standardům barevného značení vodičů a fáze barvy kabelu. Pro správné používání popisovacích štítků na kabely v rozvaděčích je tento software ideálním nástrojem.
- M-Print® PRO zajišťuje správu dat pro tisk štítků
- podporuje úpravy a přizpůsobení podle požadavků uživatele
- kompatibilní s tiskárnami Panduit pro efektivní značení kabelů
Tip: Když používáte popisovací štítky a návlečky na kabely v průmyslových instalacích, věnujte pozornost kompatibilitě tiskárny s náplněmi a softwaru s požadovanými formáty dat, aby značení bylo vždy čitelné a trvanlivé.
Speciální štítky a příslušenství pro kabelové značení
Speciální štítky a příslušenství pro kabelové značení zajišťují přesnou identifikaci a ochranu vodičů v náročných podmínkách průmyslových i železničních instalací. Detekovatelné štítky TIPTAG MC obsahují 14 % kovu, což umožňuje jejich spolehlivou detekci v automatizovaných výrobních procesech a minimalizuje riziko chybného zapojení. Identifikační válečky vhodné pro optické kabely mají průměr 1,6 až 3 mm, což umožňuje snadné označení i velmi tenkých vodičů bez poškození izolace.
Smršťovací návlečky na kabely slouží nejen k mechanické ochraně, ale také k izolaci a trvalému označení, často s potiskem přímo na návlečku. Tyto návlečky splňují přísné normy pro použití v železničním průmyslu, kde je kladen důraz na odolnost vůči teplotě a chemikáliím. Kabelové značkovače doplňují škálu dostupných příslušenství pro barevné značení fází L1, L2 a L3 v elektrických kabelech a zjednodušují orientaci při montáži i údržbě.
- TIPTAG MC s obsahem 14 % kovu pro bezpečnou detekci
- Identifikační válečky o průměru 1,6-3 mm pro tenké vodiče
- Smršťovací návlečky s potiskem a izolační funkcí
- Kabelové značkovače pro snadné barevné značení fází
Tipy pro správné značení a popis vodičů v kabelu
Používejte speciální štítky a návlečky vždy podle konkrétních podmínek instalace, aby nedošlo k poškození izolace nebo ztrátě čitelnosti označení.
Časté chyby a doporučení při značení kabelů
Nejčastější chyby při značení kabelů a jak se jim vyhnout
Při používání popisovacích štítků na kabely se často setkáváme s nevhodným materiálem, který rychle degraduje vlivem tepla, vlhkosti nebo chemikálií. To vede ke špatné čitelnosti a ztrátě informací, což znesnadňuje údržbu i bezpečnost práce. Dalším problémem jsou nesprávné rozměry štítků, které neumožňují dostatek prostoru pro důležité údaje nebo jsou naopak příliš velké, a tím překáží v instalaci. Nedodržení norem pro značení elektrických kabelů způsobuje nesprávnou identifikaci vodičů, zejména u barevného značení fází L1, L2 a L3, což může mít vážné následky při zapojování nebo opravách.
Správné značení a popis vodičů v kabelu by mělo vycházet z platných předpisů a používat odolné materiály vhodné pro konkrétní prostředí. Návlečky na kabely a kabelové štítky by měly být dobře čitelné, trvanlivé a pevně připevněné.
Doporučení pro správné značení kabelů:
- Používejte štítky z odolných materiálů vhodných do daných podmínek (teplota, vlhkost).
- Dodržujte standardní barevné značení fází (L1 – hnědá, L2 – černá, L3 – šedá) pro lepší orientaci.
- Vyberte správnou velikost štítků, aby informace byly snadno čitelné a nepřekážely.
- Respektujte platné normy a předpisy pro značení elektrických kabelů.
- Pravidelně kontrolujte stav popisovacích štítků a včas je vyměňujte.
Tip: Nevhodný materiál a nedodržení norem často způsobují zmatek při identifikaci vodičů, proto je lepší investovat do kvalitních štítků a správného značení hned od začátku.
Ekologické aspekty a recyklovatelnost štítků
Polyesterové štítky, běžně dostupné v rozměrech od 15,3 x 5,1 mm do 25,4 x 9,53 mm, a polyuretanové štítky jako TIPTAG PU od HellermannTyton patří mezi nejpoužívanější materiály pro označení kabelů díky vysoké odolnosti vůči UV záření, chemikáliím a otěru. Z ekologického hlediska však polyester vykazuje nízkou míru recyklovatelnosti, protože jeho polymerní struktura komplikuje opětovné zpracování, zatímco polyuretan se rozkládá velmi pomalu a není běžně recyklovatelný v průmyslovém měřítku. To znamená, že likvidace těchto štítků může přispívat k dlouhodobému zatížení životního prostředí.
Výrobci reagují na tuto situaci vývojem alternativních materiálů s lepší ekologickou bilancí. V současnosti se testují bioplasty a materiály na bázi polyolefinů, které jsou snadněji recyklovatelné a zároveň si zachovávají požadovanou odolnost vůči mechanickému poškození a chemickým vlivům. Například detekovatelné štítky TIPTAG MC z polyolefinu obsahují kovové částice a umožňují tak recyklaci v rámci specifických průmyslových procesů.
| Materiál | Odolnost | Recyklovatelnost | Použití |
|---|---|---|---|
| Polyester | UV záření, chemikálie | Nízká | Laserový a inkoustový tisk |
| Polyuretan | UV záření, otěr, chemikálie | Nízká | Průmyslové a venkovní aplikace |
| Polyolefin | Chemikálie, detekovatelnost | Vyšší | Potravinářský, farmaceutický průmysl |
| Nerezová ocel | Koroze, kyseliny | Plně recyklovatelná | Extrémní prostředí |
Jaké jsou výhody používání návleček a štítků na kabely
- Zvyšují přehlednost a bezpečnost elektrických rozvodů díky jasnému a trvalému značení
- Umožňují rychlou identifikaci fází barva kabelu a dalších parametrů i v náročných podmínkách
- Ekologicky šetrné materiály, jako jsou polyolefinové štítky, snižují negativní dopad na životní prostředí díky lepší recyklovatelnosti
- Snadná instalace a možnost opětovného použití u některých typů štítků s perforací a uzavíracím mechanismem
Tip: Pro minimalizaci ekologické zátěže doporučuji vybírat štítky z polyolefinových materiálů, pokud to provozní podmínky dovolují, a vyhýbat se polyesterovým a polyuretanovým štítkům tam, kde je možná častá výměna nebo velké množství odpadu.
Častou chybou je používání nerecyklovatelných štítků v aplikacích, kde by bylo možné využít ekologičtější varianty, což zbytečně zvyšuje environmentální stopu instalace. Pro průmyslové provozy s přísnými požadavky na chemickou odolnost a životnost však polyester a polyuretan stále zůstávají nezastupitelné.
Pro koho se ekologické štítky hodí: pro firmy a projekty s důrazem na udržitelnost a recyklaci odpadu. Pro koho ne: pro extrémní průmyslové aplikace, kde je klíčová maximální odolnost a dlouhá životnost bez kompromisů.
FAQ: Časté dotazy k popisovacím štítkům a označení kabelů
Otázka: Jaké jsou základní typy popisovacích štítků pro kabely?
Základní typy popisovacích štítků na kabely zahrnují polyesterové, polyuretanové, polyolefinové a nerezové materiály, které se vyrábějí v rozměrech od 15,3 × 5,1 mm do 88,9 × 9,7 mm podle potřeby instalace.
Otázka: Jaké materiály jsou nejodolnější vůči UV záření a chemikáliím?
Nejodolnější vůči UV záření a chemikáliím jsou polyuretanové štítky TIPTAG PU díky přídavku speciálních přísad, což zajišťuje několikaletou životnost i v průmyslovém prostředí.
Otázka: Co znamená označení CYKY u elektrických kabelů?
Označení CYKY označuje kabel s měděnými vodiči izolovanými PVC a s PVC pláštěm vhodný pro pevné instalace v obytných i průmyslových prostorách.
Otázka: Jaký je rozdíl mezi kabely CY a CYA?
CY kabel má měděné vodiče s PVC izolací a pláštěm, zatímco CYA kabel má navíc hliníkový alobalový stínicí plášť, který zlepšuje elektromagnetickou ochranu.
Otázka: Které normy určují označování kabelů v ČR?
V České republice platí normy IEC 61439-1 a DIN EN 81346-1, které stanovují pravidla pro jednoznačné značení elektrických kabelů a popis vodičů.
Otázka: Jaké jsou standardní barvy pro fáze L1, L2 a L3 v ČR?
Barevné značení vodičů stanovuje hnědou barvu pro fázi L1, černou pro L2 a šedou pro L3, přičemž nulový vodič je vždy modrý podle ČSN 33 2000-5-51.
Otázka: Jak správně používat popisovací štítky na kabely?
Používejte kabelový štítek odpovídající šířky, umístěte jej na dobře viditelné místo kabelu a dodržujte normy pro čitelnost, aby bylo značení dlouhodobě čitelné a odolné.
Otázka: Jak dlouho vydrží popisovací štítky v průmyslovém prostředí?
Polyuretanové štítky mají životnost 5 i více let díky odolnosti vůči UV záření a chemikáliím, nerezové štítky vydrží prakticky neomezeně, pokud nejsou mechanicky poškozeny.
