Helikální výztuž představuje inovativní řešení pro zajištění stability stavebních konstrukcí, zejména při opravách prasklin a zpevňování nosných prvků. Díky své specifické struktuře a spojení s kotevní maltou nabízí spolehlivou statickou podporu, kterou oceníte při náročných stavebních zásazích. Cena a kvalita materiálů, například od značky Weber, významně ovlivňují efektivitu celého systému.
⭐ Zásadní body
- Helikální výztuž je vyrobena z nerezové oceli s pevností v tahu až 1013 MPa u prutu 8 mm.
- Standardní průměry výztuže jsou 3 mm až 12 mm s délkou prutů 1 metr nebo svazky po 10 metrech.
- Výztuže se instalují ve vzdálenosti cca 30 cm od sebe a 30-50 cm od praskliny na každou stranu.
- Použitá kotevní malta dosahuje 50 % pevnosti již za 7 dní a je aplikovatelná při teplotách nad +5 °C.
- Helikální výztuž je vhodná pro sanaci prasklin, zpevnění rohů, nadokenních překladů a historických budov bez narušení vzhledu.
Základní vlastnosti helikální výztuže
Helikální výztuž je vyrobena z nerezové oceli, která nabízí vysokou pevnost v tahu a odolnost vůči korozi. Typický průměr helikální výztuže je 3 až 12 mm, přičemž standardní délka prutů se pohybuje kolem 1 metru nebo ve svazcích po 10 metrech. Její charakteristický šroubovitý (helikální) tvar umožňuje efektivní statické zajištění prasklin a zvyšuje pevnost betonových konstrukcí. Nerezová ocel použitá na výrobu této výztuže dosahuje pevnosti v tahu až 1013 MPa, což ji řadí mezi materiály vhodné pro náročné stavební aplikace.
Helikální výztuž a její mechanické vlastnosti v betonových konstrukcích
Mechanické vlastnosti helikální výztuže zahrnují vysokou pevnost, pružnost a odolnost vůči agresivnímu prostředí, což prodlužuje životnost stavebních prvků. Díky svému tvaru a materiálu je vhodná pro montáž helikální výztuže při opravách prasklin i při novostavbách. Kotevní malta, která se často používá společně s touto výztuží, musí mít kompatibilní vlastnosti, aby zajistila pevné spojení.
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Materiál | Nerezová ocel | Odolnost proti korozi |
| Průměr výztuže | 3-12 mm | Volba závisí na aplikaci |
| Délka prutu | 1 m nebo svazky po 10 m | Snadná montáž |
| Pevnost v tahu | Až 1013 MPa | Vysoká mechanická pevnost |
Použití helikální výztuže ve stavebnictví
Helikální výztuž ve stavebnictví slouží především k trvalému statickému zajištění prasklin ve zdivu a k zpevnění konstrukčních částí vystavených zvýšeným mechanickým nebo statickým nárokům. Díky použití nerezové oceli s pevností v tahu až přes 1000 MPa a speciální kotevní maltě s vysokou přilnavostí k běžným stavebním materiálům (cihla, beton, kámen, pórobeton, dřevo) se helikální výztuž uplatňuje zejména při sanacích historických i novodobých staveb, kde je nezbytné zachovat původní vzhled bez viditelných zásahů.
Mezi nejčastější aplikace patří:

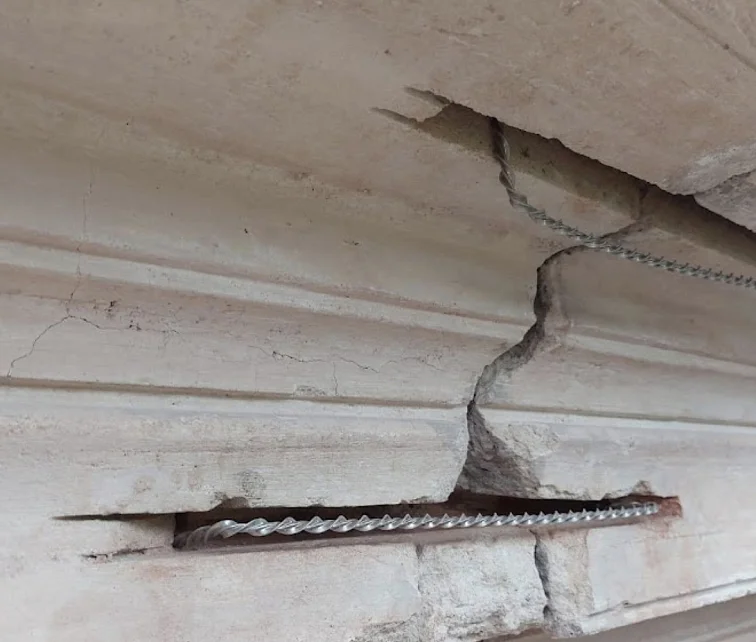

- statické zajištění prasklin ve zdivu, které efektivně zabraňuje dalšímu šíření trhlin díky rovnoměrnému rozložení tahových sil
- zpevnění rohů, nadokenních překladů a říms, čímž se zvyšuje celková stabilita a odolnost konstrukce vůči deformacím
- sanace konstrukcí vyžadujících kombinaci vysoké pevnosti a minimální invazivity, například při obnově památkově chráněných objektů

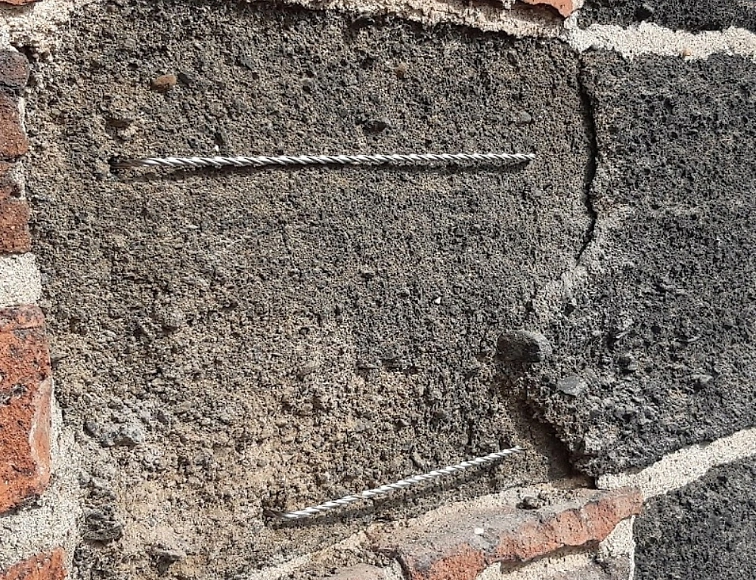

Montáž helikální výztuže probíhá vložením prutů o průměru 6 až 12 mm do připravených drážek nebo vrtů ve zdivu, které se před aplikací vyčistí a vypláchnou. Pruty se umisťují ve vodorovných rovinách ve vzdálenosti přibližně 30 cm od sebe a 30-50 cm od prasklin na každou stranu, což zajišťuje optimální přenos tahových sil. Použitá kotevní malta je tixotropní, neobsahuje smrštovací složky a dosahuje 50 % pevnosti již po 7 dnech, což umožňuje rychlé dokončení prací. Helikální výztuž Weber patří mezi certifikované produkty s ověřenou životností a mechanickou odolností.
Častá chyba: Nedostatečné očištění drážek před aplikací vede ke špatné přilnavosti malty a tím k oslabení celého systému. Doporučuje se vždy drážky vyfoukat a vypláchnout vodou.
Pro koho se helikální výztuž hodí: Je ideální pro rekonstrukce a sanace objektů s omezeným přístupem nebo požadavkem na zachování estetického vzhledu. Nevhodná je pro konstrukce s velmi rozsáhlým poškozením, kde je potřeba komplexní výměna nosných prvků.
Pro lepší představu o aplikaci doporučuji využít detailní návody montáže, které zahrnují přesné rozměry drážek, doporučené vzdálenosti a správný výběr kotevní malty. Helikální výztuž představuje efektivní, cenově dostupné a dlouhodobě spolehlivé řešení pro moderní i historické stavby vyžadující nenápadné a pevné statické zajištění.
Montáž helikální výztuže: postup a doporučení
Montáž helikální výztuže je klíčovým krokem pro efektivní statické zajištění prasklin ve zdivu. Správný postup montáže zabezpečuje dlouhodobou stabilitu konstrukce a využívá výhod odolnosti nerezové oceli, která je u helikální výztuže Weber standardem.
Jak probíhá montáž helikální výztuže ve zdivu?

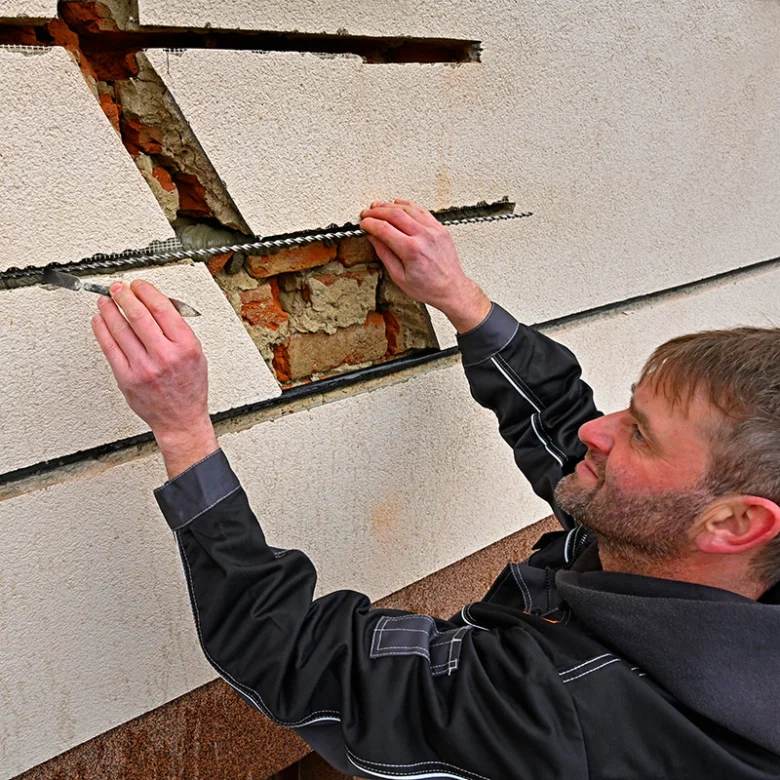

Montáž helikální výztuže začíná vytvořením drážek ve zdivu, do kterých se přesně vloží pruty výztuže. Tyto pruty se umisťují ve vzdálenosti přibližně 30 cm od sebe a 30-50 cm od prasklin, což zajišťuje optimální rozložení zatížení a efektivní zpevnění konstrukce. Po instalaci prutů je nutné drážky důkladně vyčistit od prachu a volných částic, aby kotevní malta správně přilnula. Následně se drážky vyplní kotevní maltou, která podle svých vlastností pevně zafixuje helikální výztuž a umožní tak stabilní spojení s nosnou konstrukcí.
- Vytvoření drážek – drážky mají hloubku a šířku přizpůsobenou průměru výztuže
- Čištění drážek – odstranění prachu a nečistot pro lepší přilnavost malty
- Vložení helikální výztuže – umístění prutů ve správných vzdálenostech od sebe a od prasklin
- Aplikace kotevní malty – vyplnění drážek maltou při teplotě nad +5 °C
Doporučení pro správnou montáž helikální výztuže
Při montáži je zásadní dodržovat podmínky, které ovlivňují životnost a funkčnost zajištění prasklin. Kotevní malta by se měla aplikovat pouze při teplotách nad +5 °C, aby nedošlo k oslabení její pevnosti. Vzdálenost prutů se doporučuje udržovat kolem 30 cm, přičemž umístění 30-50 cm od praskliny zajistí optimální stabilitu konstrukce. Přesné dodržení těchto parametrů pomáhá využít mechanické vlastnosti helikální výztuže, zejména její odolnost vůči korozi nerezové oceli. Častou chybou při montáži je nedostatečné čištění drážek, což může vést k nedostatečnému spojení výztuže s maltou a následně ke snížení efektivity zpevnění.
- Kontrola teploty – malta se aplikuje při minimální teplotě +5 °C
- Precizní měření vzdáleností – dodržení rozestupů a umístění prutů
- Důkladné čištění drážek – zabránění oslabení kotvení
- Použití certifikované kotevní malty – zajištění dlouhé životnosti výztuže
Tip: Montáž helikální výztuže se hodí především pro opravy prasklin v nosných zděných konstrukcích, méně vhodná je pro velmi vlhká či výrazně poškozená zdiva bez předchozí sanace.
Kotevní malta: vlastnosti a aplikace
Kotevní malta je nezbytným materiálem pro montáž helikální výztuže a její správné statické zajištění prasklin v konstrukcích. Vyznačuje se tixotropií, tedy schopností měnit konzistenci pod tlakem, což usnadňuje aplikaci i na svislé plochy bez stékání. Chemické složení kotevní malty je navrženo tak, aby zajistilo pevné spojení s betonem a cihlou, přičemž dosahuje přibližně 50 % své konečné pevnosti již za 7 dní tvrdnutí.
Aplikace kotevní malty se doporučuje při teplotách nad +5 °C, což je klíčové pro zachování jejích vlastností během montáže helikální výztuže Weber s ohledem na odolnost nerezové oceli a dlouhodobou životnost konstrukce.
- tixotropie zajišťuje snadné nanášení a fixaci malty
- pevnost malty roste postupně, rychle dosahuje 50 % za týden
- malta nevykazuje smrštění při tvrdnutí, což brání vzniku nových trhlin
- vynikající přilnavost ke stavebním materiálům jako beton a cihla
- aplikace možná pouze při teplotách nad +5 °C pro optimální výsledky
Tip: Při montáži helikální výztuže dbejte na správný výběr kotevní malty s certifikací, která odpovídá mechanickým požadavkům a zaručuje dlouhodobou životnost výztuže ve stavebních prvcích.
Výhody, nevýhody a údržba helikální výztuže
Výhody použití helikální výztuže
Helikální výztuž umožňuje statické zajištění prasklin bez nutnosti rozsáhlého bourání díky průměrům od 3 do 12 mm a minimální hloubce drážek kolem 15 mm. Montáž probíhá bez náročné mechanizace, což zkracuje dobu realizace na několik hodin u běžných oprav a snižuje náklady na práci. Výztuže z nerezové oceli s pevností v tahu až 1013 MPa (např. 8 mm prut) zajišťují vysokou odolnost proti korozi a životnost přesahující 50 let při správné aplikaci. Helikální tvar s hlubokým závitem zaručuje pevné spojení s kotevní maltou, která dosahuje 50 % pevnosti již po 7 dnech, což zvyšuje efektivitu sanace. Díky ohýbatelnosti prutů lze výztuž přizpůsobit složitým tvarům konstrukce, například rohy, římsy či sloupy.
Nevýhody a časté chyby při použití
Nevýhodou je vysoká náročnost na přesnost montáže, zejména dodržení rozestupů kolem 30 cm a správné umístění výztuže 30-50 cm od prasklin. Nesprávná aplikace kotevní malty, například použití nevhodného množství vody nebo aplikace při teplotách pod +5 °C, může způsobit snížení pevnosti spoje a tím i omezenou životnost opravy. Častou chybou je nedostatečné očištění drážek od prachu a úlomků, což snižuje přilnavost malty a vede k oslabení kotevního spoje. Nedbalost při kontrole správného zasazení výztuže a nedodržení kotevních délek zvyšuje riziko opětovného vzniku prasklin.
Kontrola kvality a údržba
Údržba helikální výztuže vyžaduje pravidelné vizuální kontroly každých 6 měsíců zaměřené na mechanické poškození, korozi a stav kotevní malty. Po dvou letech doporučuji provést laboratorní nebo poloprovozní test pevnosti malty, zejména pokud byla použita necertifikovaná nebo nestandardní kotevní malta. Kontrola by měla zahrnovat i vlhkostní podmínky v okolí výztuže, protože zvýšená vlhkost může ovlivnit životnost i nerezové oceli. Při opakovaných opravách je nutné zachovat správné rozestupy a hloubky drážek, aby nedošlo k oslabení konstrukce.
- Pravidelně kontrolujte integritu nerezových prutů a absence koroze
- Dávejte pozor na přesné rozestupy a správné umístění výztuže při opětovných zásazích
- Sledujte vlhkostní poměry a stav kotevní malty v okolí výztuže
Tip: Při výběru helikální výztuže Weber zohledněte nejen cenu, ale především certifikace stavebních materiálů a deklarovanou životnost, která u nerezové oceli dosahuje minimálně 50 let. To výrazně ovlivňuje kvalitu a trvanlivost statického zajištění.
Odolnost, životnost a normy helikální výztuže
Helikální výztuž patří mezi spolehlivé komponenty pro statické zajištění prasklin v betonových konstrukcích díky své vysoké odolnosti a certifikovaným vlastnostem. Pro správné a bezpečné použití je nezbytné znát platné normy a certifikace, které garantují kvalitu nerezové oceli a její dlouhodobou životnost v náročných podmínkách.
Normy a certifikace
Helikální výztuž musí splňovat české i evropské normy, které regulují stavební materiály, včetně požadavků na kotevní maltu a mechanické vlastnosti výrobků. Certifikace kvality se zaměřuje na odolnost nerezové oceli a její schopnost odolat korozi během montáže helikální výztuže i v průběhu životnosti konstrukce. Výrobky jako helikální výztuž Weber jsou proto vždy dodávány s platnými atesty pro stavebnictví.
Dlouhodobá odolnost
Nerezová ocel použitá v helikální výztuži zajišťuje vynikající odolnost proti vlhkosti a chemickým vlivům, které by mohly urychlit korozi. Díky tomu se životnost helikální výztuže pohybuje často přes 30 let, což představuje významnou výhodu oproti jiným typům výztuže. Tato odolnost je klíčová pro statické zajištění prasklin a zaručuje dlouhodobou bezpečnost konstrukce.
- odolnost nerezové oceli proti vlhkosti a chemikáliím
- certifikace potvrzující kvalitu a normy
- životnost přesahující 30 let při správné montáži helikální výztuže
Tip: Pro zachování dlouhé životnosti je nutné zvolit vhodnou kotevní maltu a dodržet správný postup montáže helikální výztuže. Častou chybou je nedodržení certifikovaných materiálů, což může výrazně snížit odolnost celé opravy.
Helikální výztuž je tak ideální volbou pro statické zajištění prasklin, zejména tam, kde je požadována dlouhodobá spolehlivost a odolnost, zatímco pro menší či dočasné opravy nemusí být vždy nejefektivnější z hlediska ceny.
Časté dotazy
Jaký průměr helikální výztuže je nejčastěji používaný?
Nejčastěji se používají průměry 6 mm, 8 mm a 10 mm, přičemž 8 mm má pevnost v tahu až 1013 MPa.
Jaká je doporučená vzdálenost výztuže od praskliny?
Výztuže se vkládají obvykle 30-50 cm od praskliny na každou stranu, aby bylo zajištěno rovnoměrné přenesení tahových sil.
Při jaké minimální teplotě lze aplikovat kotevní maltu?
Kotevní malta je aplikovatelná při teplotách nad +5 °C a dosahuje 50 % pevnosti již po 7 dnech.
Jak dlouho vydrží helikální výztuž ve stavební konstrukci?
Helikální výztuž z nerezové oceli má životnost přes 30 let při správné instalaci a údržbě.
Jak se provádí montáž helikální výztuže?
Montáž zahrnuje vyfrézování drážek, jejich vyčištění, vložení výztuže a aplikaci kotevní malty s rozestupy cca 30 cm mezi pruty.
Jaké jsou hlavní výhody helikální výztuže?
Helikální výztuž minimalizuje zásahy do konstrukce, je flexibilní, tvarovatelná a zajišťuje dlouhodobou stabilitu a prevenci šíření trhlin.
Jaké chyby se často dělají při montáži helikální výztuže?
Časté chyby zahrnují nedostatečné čištění drážek, nesprávné rozestupy prutů a použití nekvalitní malty.
Jaké normy musí helikální výztuž splňovat?
Musí vyhovovat českým a evropským normám jako ČSN EN 10088 pro nerezovou ocel a ČSN EN 1992 pro betonové konstrukce.
Jaká je role kotevní malty v systému helikální výztuže?
Kotevní malta zajišťuje pevné ukotvení výztuže, má tixotropní vlastnosti a nesmršťuje se při tvrdnutí, což významně ovlivňuje stabilitu konstrukce.
Jak provádět údržbu helikální výztuže?
Doporučuje se provádět vizuální kontroly každých 6 měsíců a kontrolu pevnosti malty po 2 letech, aby byla zajištěna dlouhodobá funkčnost.
Jaký je typický materiál používaný pro výrobu helikální výztuže?
Helikální výztuž je obvykle vyráběna z oceli s minimální pevností v tahu 500 MPa, což zajišťuje dostatečnou mechanickou odolnost.
Jaká je maximální zatížitelnost helikální výztuže v betonových konstrukcích?
Maximální zatížitelnost helikální výztuže se pohybuje kolem 250 kN na metr délky, v závislosti na průměru a materiálu výztuže.
Jaké jsou hlavní kroky při přípravě podkladu před instalací helikální výztuže?
Podklad musí být očištěn od prachu a nesoudržných částic, přičemž doporučená hloubka očištění je minimálně 20 mm, aby byla zajištěna správná přilnavost kotevní malty.
Jaká je průměrná cena za metr helikální výztuže na trhu?
Cena helikální výztuže se obvykle pohybuje mezi 150 až 300 Kč za metr, v závislosti na výrobci a specifikacích produktu.
Kde lze zakoupit certifikovanou helikální výztuž značky Weber?
Certifikovanou helikální výztuž Weber lze zakoupit u autorizovaných distributorů stavebních materiálů, například ve specializovaných prodejnách v Praze a Brně.
