Stavební sklo vzniká složitým technologickým procesem, který zahrnuje výrobu float skla a jeho následné úpravy, například kalením nebo tvrzením. Jeho vlastnosti, jako mechanická pevnost a tepelná izolace, přímo ovlivňují funkčnost i bezpečnost stavebních konstrukcí. Izolační sklo pak zajišťuje efektivní ochranu proti únikům tepla a hluku.
🔑 Hlavní body
- Sklovina pro výrobu stavebního skla obsahuje cca 70-72 % křemenného písku a taví se při 1550 °C.
- Float sklo se vyrábí plavením taveniny na roztaveném cínu při teplotě cca 1000 °C a ochlazuje se z 620 °C na 250 °C.
- Hustota skla je 2500 kg/m³, přičemž 1 mm tloušťky tabule o ploše 1 m² váží 2,5 kg.
- Pevnost v tahu za ohybu se liší podle úpravy: neupravené sklo má cca 40 MPa, TVG 80-90 MPa a ESG 120-200 MPa.
- Izolační skla mají meziskelní dutinu o tloušťce 8-24 mm, plněnou inertními plyny jako argon nebo krypton pro lepší izolaci.
Jak probíhá výroba stavebního skla krok za krokem
Výroba stavebního skla probíhá přesně definovaným technologickým procesem, který začíná tavbou sodnovápenatokřemičité skloviny při teplotě přibližně 1550 °C a končí precizním ochlazováním a formováním plochých tabulí známých jako float sklo. Tento proces zajišťuje kvalitní mechanické a optické vlastnosti skla, které je možné dále upravovat na kalené, vrstvené či izolační sklo s pyrolytickými povlaky.
Jaké jsou klíčové kroky výroby stavebního skla?
Výroba stavebního skla krok za krokem začíná přípravou skloviny, což je směs přibližně 70-72 % křemenného písku, 14 % sodného tavidla, 10 % vápence a oxidů kovů. Tato směs se taví v peci při teplotě kolem 1550 °C, aby vznikla homogenní tavenina. Následuje plavení taveniny na hladině roztaveného cínu při teplotě přibližně 1000 °C, což umožňuje vytvoření dokonale rovné a hladké tabule float skla. Po plavení se sklo pomalu ochlazuje v chladící peci z teploty 620 °C na 250 °C, čímž se odstraňuje vnitřní pnutí a zajišťuje stabilita rozměrů i mechanická pevnost. Tento proces dovoluje vyrábět základní stavební sklo, které se dále upravuje na tvrzené či kalené sklo s vyšší odolností vůči nárazům a tepelným šokům.
- Příprava skloviny – smíchání surovin v přesných poměrech a kontrola kvality vstupních materiálů
- Tavení skla – zahřátí směsi na 1550 °C pro vytvoření homogenní taveniny
- Plavení na cínu – formování ploché tabule float skla při teplotě kolem 1000 °C
- Kontrolované ochlazování – snížení teploty z 620 °C na 250 °C v chladící peci pro odstranění vnitřního pnutí
- Řezání a třídění – dosažení přesných formátů a kontrola kvality hotových tabulí
Jaký je formát a rozměry výsledného float skla?
Standardní formát float skla vyrobeného touto technologií je 6000 × 3210 mm, označovaný jako Jumbo. Tento rozměr je široce využíván ve stavebnictví, například pro okenní tabule, fasádní prvky a výrobu izolačních skel. Přesná kontrola rozměrů a rovinnosti float skla je nezbytná pro další zpracování, kde jsou kladeny vysoké nároky na optickou kvalitu a mechanickou stabilitu. Díky tomuto formátu lze float sklo snadno dělit na menší kusy vhodné pro výrobu kaleného nebo vrstveného skla.
Jaký je postup výroby kaleného stavebního skla?
Výroba kaleného skla (ESG) vychází ze základního float skla, které se po vyrobení podrobuje tepelnému zpracování. Sklo se zahřívá na teplotu přibližně 620 °C, poté se rychle ochlazuje proudem vzduchu. Tento proces zvyšuje pevnost v tahu za ohybu na 120-200 MPa a zlepšuje tepelnou odolnost až čtyřnásobně oproti běžnému float sklu. Před kalením musí být dokončeny všechny mechanické úpravy a broušení hran, protože po tepelném zpracování již není možné sklo dále opracovávat. Tepelně tvrzené sklo se při rozbití dělí na tupé drobné úlomky, což výrazně zvyšuje bezpečnost při použití ve stavebnictví.
Kde se v České republice vyrábí stavební sklo?
Výroba stavebního skla v České republice je soustředěna zejména v regionu s tradicí sklářství, konkrétně v okolí Nového Boru. Zde fungují moderní výrobní linky pro float sklo a jeho specializované varianty, jako jsou kalené, vrstvené a izolační sklo s pyrolytickými povlaky. Výrobci z tohoto regionu zásobují domácí i zahraniční trhy a významně přispívají k průmyslovému sektoru stavebnictví. V rámci výroby se klade důraz na ekologii, přičemž recyklace skla je nedílnou součástí udržitelného provozu.
Tip: Častou chybou při výrobě je nedostatečné ochlazování float skla, které vede ke vzniku vnitřních pnutí a následnému praskání během dalšího zpracování. Proto je přesné řízení teplotních režimů v chladící peci klíčové.
Odborná rada: Výroba kaleného skla se hodí pro aplikace vyžadující zvýšenou bezpečnost a odolnost proti nárazům, například fasády a zábradlí. Naopak není vhodná pro použití tam, kde je potřeba další mechanické opracování po kalení, protože sklo nelze po tepelném zpracování dále upravovat.
Fyzikální a mechanické vlastnosti stavebního skla
Fyzikální a mechanické vlastnosti stavebního skla určují jeho vhodnost pro různé konstrukční a designové aplikace ve stavebnictví. Hustota float skla, které tvoří základ většiny běžných tabulí, je přibližně 2500 kg/m³. To znamená, že 1 mm tlustá tabule váží asi 2,5 kg na metr čtvereční, což je důležitý parametr pro návrh nosných konstrukcí a manipulaci s materiálem.
Pevnost v tlaku stavebního skla se pohybuje mezi 750 a 1000 MPa, což je značná hodnota, avšak ve stavebnictví je důležitější pevnost v tahu za ohybu, protože sklo je křehké a praská při ohybovém namáhání. U neupraveného float skla bývá pevnost v tahu za ohybu kolem 40 MPa. Tepelně zpevněné sklo (TVG) dosahuje pevnosti 80-90 MPa, zatímco tepelně tvrzené sklo (ESG, často označované jako kalené sklo) má pevnost v tahu za ohybu výrazně vyšší, v rozmezí 120-200 MPa. Tento rozdíl je klíčový pro bezpečnostní aplikace, protože ESG se při poškození rozpadá na malé, méně nebezpečné úlomky.
Modul pružnosti stavebního skla je přibližně 70 GPa, což znamená, že sklo má vysokou tuhost a odolává deformacím pod zatížením. Koeficient tepelné roztažnosti je kolem 9 × 10⁻⁶ K⁻¹, což je důležité pro návrh izolačních a vrstvených skel s pyrolytickými povlaky, aby se předešlo prasklinám způsobeným teplotními změnami.
| Vlastnost | Hodnota float skla | Tepelně zpevněné sklo (TVG) | Tepelně tvrzené sklo (ESG) |
|---|---|---|---|
| Hustota | 2500 kg/m³ | 2500 kg/m³ | 2500 kg/m³ |
| Pevnost v tahu za ohybu | 40 MPa | 80-90 MPa | 120-200 MPa |
| Pevnost v tlaku | 750-1000 MPa | 750-1000 MPa | 750-1000 MPa |
| Modul pružnosti | 70 GPa | 70 GPa | 70 GPa |
| Koeficient tepelné roztažnosti | 9 × 10⁻⁶ K⁻¹ | 9 × 10⁻⁶ K⁻¹ | 9 × 10⁻⁶ K⁻¹ |
Jak se liší vlastnosti tvrzeného a běžného stavebního skla
Tvrzené sklo (ESG) oproti běžnému float skle nabízí podstatně vyšší pevnost v tahu za ohybu díky speciálnímu tepelnému zpracování, kdy je sklo rychle ochlazeno po zahřátí na teplotu blízko měknutí. Tento proces zvyšuje vnitřní napětí a tím i mechanickou odolnost. Výroba bezpečnostního stavebního skla zahrnuje přesné tepelné cykly a kontrolu kvality, aby bylo dosaženo požadovaných parametrů. Naopak tepelně zpevněné sklo (TVG) má nižší pevnost než ESG, ale stále dvojnásobnou oproti neupravenému skle.
Tip: Při návrhu skleněných konstrukcí dbejte na to, aby bylo použito kalené sklo (ESG) pro zvýšení bezpečnosti, zvláště v místech s vyšším rizikem nárazu nebo tepelných změn, protože běžné float sklo praská snadno a prudce.
Podle zdrojů z eAgri.cz jsou tyto parametry klíčové pro posouzení mechanických vlastností stavebního skla a jeho vhodnosti v konkrétních stavebních aplikacích. V případě izolačního nebo vrstveného skla je třeba brát v potaz i další vrstvy a povlaky, které ovlivňují celkovou pevnost a tepelnou odolnost konstrukce.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Typy stavebního skla a jejich specifické vlastnosti
Float sklo
Float sklo tvoří základní typ stavebního skla vyráběného plavením taveniny skla na roztaveném cínu. Takový proces umožňuje získat hladké a rovnoměrné tabule o standardním formátu 6000×3210 mm. Float sklo je průhledné, má relativně nízkou pevnost v tahu a slouží jako základní materiál pro další úpravy, například kalení nebo vrstvení. Díky své hladkosti a rovinnosti se využívá především v okenních výplních, izolačních sklech i dalších stavebních aplikacích.
Tepelně tvrzené sklo (ESG)
Tepelně tvrzené sklo, známé také jako ESG, má pevnost v tahu v rozmezí 120-200 MPa, což je přibližně 4-5krát více než u běžného float skla. Tento typ skla se vyrábí zahřátím na teplotu kolem 620-650 °C a následným rychlým ochlazením vzduchem. Výsledkem je zvýšená mechanická odolnost a tepelná stabilita. Při rozbití ESG se sklo rozpadají na tupé drobné úlomky, které výrazně snižují riziko poranění. ESG se proto často používá tam, kde je požadována vyšší bezpečnost, například ve dveřích, fasádách nebo zábradlích.
Tepelně zpevněné sklo (TVG)
Tepelně zpevněné sklo (TVG) má pevnost v tahu 80-90 MPa, což je méně než u ESG, ale stále podstatně více než u běžného float skla. TVG se vyrábí podobným procesem jako ESG, avšak s mírnější rychlostí ochlazování. Při rozbití se láme na ostré střepy, proto se samostatně používá spíše méně často. Častěji se TVG využívá jako součást vrstvených bezpečnostních skel, kde jeho pevnost a elasticita přispívají ke zvýšení celkové bezpečnosti a mechanické odolnosti stavebního skla.

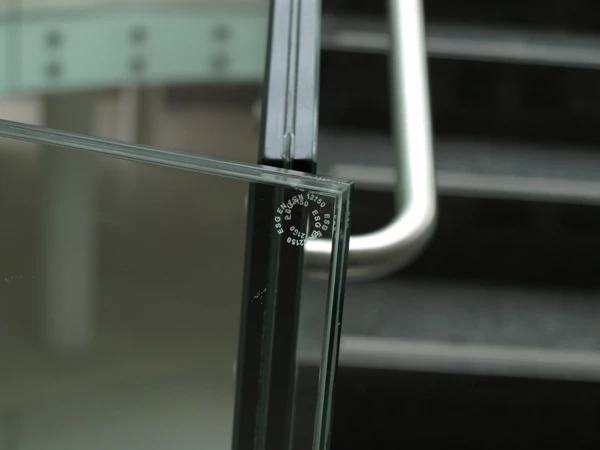

Vrstvené bezpečnostní sklo
Vrstvené bezpečnostní sklo kombinuje dvě nebo více tabulí skla, mezi kterými je umístěna PVB (polyvinylbutyral) fólie. Tato konstrukce výrazně zvyšuje bezpečnost a odolnost vůči rozbití. Při nárazu zůstávají střepy přilepené k fólii a neodpadávají, což zabrání poranění a proniknutí cizích předmětů. Vrstvené bezpečnostní sklo se často vyrábí z kombinace float skla a tepelně tvrzeného nebo zpevněného skla. Používá se v oblastech s vyššími bezpečnostními nároky, například ve výlohách, zábradlích či skleněných podlahách.
Selektivní a barevná skla
Selektivní skla jsou opatřena speciálními pyrolytickými povlaky, které umožňují propouštět přibližně 60 % viditelného světla, zatímco odrážejí většinu infračerveného záření. Jejich selektivita dosahuje hodnoty kolem 2,14, což znamená, že výrazně zlepšují tepelně izolační vlastnosti stavebního skla. Díky tomu snižují přehřívání interiéru a zvyšují energetickou efektivitu budov. Barevná skla obsahují oxidy kovů, které zajišťují různé odstíny a estetické efekty. Používají se především pro designové prvky fasád a interiérů, kde je kromě funkčnosti důležitý i vizuální dojem.
Častá chyba: Zaměňovat tepelně tvrzené sklo (ESG) za tepelně zpevněné (TVG) bez znalosti jejich odlišných vlastností může vést k nevhodnému použití, zvláště tam, kde je bezpečnost klíčová.
Pro koho se to hodí: ESG je ideální pro bezpečnostní aplikace s požadavkem na vysokou pevnost a bezpečný rozpad, zatímco TVG se lépe hodí tam, kde je potřeba kombinace pevnosti a možnosti vrstvení do bezpečnostních skel.
- Float sklo – základní stavební materiál s hladkým povrchem

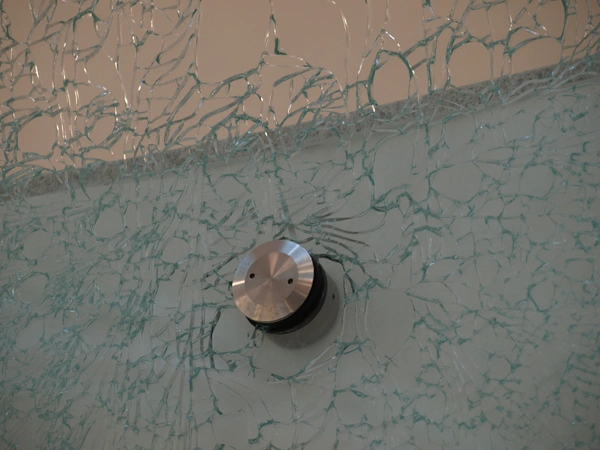

- Tepelně tvrzené sklo (ESG) – vysoká pevnost, bezpečný rozpad na tupé úlomky
- Tepelně zpevněné sklo (TVG) – střední pevnost, rozpad na ostré střepy
- Vrstvené bezpečnostní sklo – kombinace skel a PVB fólie, zvýšená bezpečnost
- Selektivní sklo – filtruje infračervené záření, selektivita 2,14
- Barevné sklo – obsahuje oxidy kovů, estetická funkce
Tímto přehledem odpovídáme na otázku, jaké druhy stavebního skla existují a jaké mají vlastnosti, a zároveň otevíráme téma výroby bezpečnostního stavebního skla a jeho specifik.
Povrchové úpravy stavebního skla
Povrchové úpravy stavebního skla zásadně ovlivňují jeho mechanické vlastnosti, tepelnou izolaci a odolnost vůči povětrnostním vlivům. Mezi nejrozšířenější technologie patří pyrolytické povlaky a katodové rozprašování, které se primárně využívají u izolačních skel.
Pyrolytické povlaky se nanášejí přímo na float sklo během výrobního procesu na float lince při teplotách kolem 620 °C. Tyto povlaky jsou tvrdé a vysoce odolné proti mechanickému poškození i degradaci vlivem UV záření a povětrnosti. Díky tvrdosti a trvanlivosti vydrží bez výrazné ztráty vlastností i po desítkách let expozice v exteriéru. Pyrolytické vrstvy se často aplikují na pozici 1 nebo 2 v izolačních sklech a zlepšují tepelně izolační vlastnosti odrazem infračerveného záření, čímž snižují prostup tepla. Tento typ povlaku se běžně kombinuje s kaleným nebo tvrzeným sklem používaným ve fasádních konstrukcích.
Katodové rozprašování probíhá ve vakuu a vytváří tenké, měkké nízkoemisivní povlaky, které nejsou odolné vůči oxidaci. Tyto povlaky jsou umístěny uvnitř izolačního skla mezi tabulemi, kde jsou chráněny vzduchovou nebo plynovou mezerou o tloušťce 8-24 mm. Nízká emisivita těchto vrstev výrazně snižuje tepelnou ztrátu přes sklo a zvyšuje energetickou úspornost budov. Nevýhodou je nižší mechanická odolnost, proto se katodové povlaky nepoužívají na exteriérových plochách a jsou vhodné pouze do vnitřních vrstev izolačních skel.
Porovnání pyrolytických a katodových povlaků
| Vlastnost | Pyrolytické povlaky | Katodové rozprašování |
|---|---|---|
| Tvrdost a odolnost | Vysoká, odolné proti poškrábání a povětrnosti | Nízká, citlivé na oxidaci |
| Umístění v izolačním skle | Exteriérová nebo vnější tabule (pozice 1 nebo 2) | Vnitřní strana mezi tabulemi |
| Tepelná izolace | Dobrá, odraz infračerveného záření | Výborná, nízkoemisivní vrstva |
| Použití | Kalené, tvrzené sklo, fasádní a bezpečnostní skla | Izolační skla s vysokou energetickou úsporou |
Tip: Při výběru stavebního skla doporučuji zohlednit plánované umístění a mechanické zatížení. Pro exteriérové aplikace je vhodnější kalené sklo s pyrolytickým povlakem kvůli jeho vysoké mechanické pevnosti a dlouhodobé odolnosti vůči povětrnostním vlivům. Naopak pro okna s vysokými nároky na tepelnou izolaci a energetickou úspornost se hodí vrstvená izolační skla s katodovými nízkoemisivními povlaky, které však musí být chráněny v meziskelní dutině.
Povrchové úpravy tak zásadně ovlivňují funkčnost stavebního skla a měly by být voleny podle konkrétních požadavků na tepelnou izolaci, mechanickou odolnost a umístění skla ve stavební konstrukci. Výroba bezpečnostního skla často kombinuje kalené nebo tvrzené sklo s vhodnou povrchovou úpravou, čímž vznikají materiály splňující současné technické normy i energetické standardy.
Izolační skla a jejich složení
Izolační skla představují moderní stavební prvek složený z několika tabulí skla, mezi nimiž je umístěna meziskelní dutina. Tato konstrukce významně zlepšuje tepelně izolační vlastnosti stavebního skla a snižuje energetické ztráty budov. Následující části detailně popisují jednotlivé komponenty a materiály ovlivňující funkčnost izolačních skel.
Délka a tloušťka meziskelní dutiny
Meziskelní dutina v izolačním skle má obvykle tloušťku od 8 do 24 mm. Tento prostor mezi tabulemi float skla nebo kaleného skla funguje jako izolační bariéra, která omezuje přenos tepla a zabraňuje kondenzaci vlhkosti. Správná volba tloušťky meziskelní dutiny závisí na požadovaných tepelně izolačních vlastnostech a konstrukčních parametrech okna nebo fasády.
Distanční rámečky a těsnění
Distanční rámečky u izolačních skel jsou vyráběny z hliníku, nerezu nebo speciálních plastů s nízkou tepelnou vodivostí. Jejich úkolem je udržet konstantní vzdálenost mezi tabulemi a zajistit mechanickou pevnost celého setu. Těsnění izolačního skla se provádí kombinací butylového a polyuretanového tmelu, které chrání dutinu před pronikáním vlhkosti a vzduchu.
- Butylový tmel zajišťuje primární těsnost a parotěsnou bariéru.
- Polyuretanový tmel poskytuje sekundární ochranu a mechanickou odolnost.
| Materiál rámečku | Tepelná vodivost (W/m·K) | Vlastnosti |
|---|---|---|
| Hliník | 160 | Vysoká pevnost, horší izolace |
| Nerez | 15 | Odolný vůči korozi, lepší izolace než hliník |
| Plast | 0,2 – 0,4 | Nejlepší tepelná izolace, nižší pevnost |
Plnění inertními plyny
Meziskelní dutina izolačního skla je plněna inertními plyny, jako jsou argon, krypton nebo xenon. Tyto plyny mají nižší tepelnou vodivost než vzduch, čímž výrazně zlepšují izolační vlastnosti stavebního skla.
- Argon je nejčastěji používaný plyn díky optimálnímu poměru ceny a výkonu.
- Krypton nabízí lepší izolaci díky menší molekulární velikosti, vhodný pro užší meziskelní dutiny.
- Xenon poskytuje nejvyšší izolační efekt, ale je ekonomicky náročnější.
Vliv inertních plynů v meziskelní dutině se projevuje snížením prostupu tepla až o 30 % oproti běžnému vzduchu, což přispívá k úspoře energie v budovách.
| Plyn | Tepelná vodivost (W/m·K) | Vhodnost použití |
|---|---|---|
| Argon | 0,016 | Standardní řešení |
| Krypton | 0,009 | Úzké dutiny, vyšší náklady |
| Xenon | 0,005 | Nejvyšší izolační účinek |
Výroba kaleného a tvrzeného skla a jeho vlastnosti
Výroba kaleného a tvrzeného skla začíná u float skla, které slouží jako základní materiál. Tepelně zpevněné sklo (TVG) se vyrábí zahřátím na teplotu přibližně 620 °C, což je klíčová hodnota pro jeho úpravu. Po dosažení této teploty následuje pomalé ochlazení, které zajišťuje rovnoměrné rozložení napětí ve skle. Tento postup významně zvyšuje pevnost v tahu kaleného skla na úroveň 80-90 MPa, což je přibližně třikrát více než u běžného float skla. Při rozbití se však TVG láme na ostré střepy, což vyžaduje opatrnost při jeho použití.
Tvrzené sklo (ESG), často označované jako tepelně tvrzené sklo, se liší v rychlosti ochlazování. Po zahřátí na stejnou teplotu okolo 620 °C je rychle ochlazováno proudem vzduchu, čímž vznikají vysoká povrchová napětí a pevnost v tahu dosahuje hodnot 120 až 200 MPa. Díky rychlému ochlazení a vyššímu napětí má ESG výrazně lepší mechanické vlastnosti než TVG. Při rozbití se dělí na tupé úlomky, které snižují riziko poranění, a proto se často používá jako bezpečnostní sklo ve stavebnictví.
Před vlastním kalením nebo tvrzením je nezbytné dokončit broušení hran skla. Hrany musí být hladké a zbavené mikroskopických trhlinek, které by mohly sloužit jako iniciátory prasklin během tepelné úpravy. Tento krok je zásadní pro dosažení požadované pevnosti a bezpečnostních vlastností.
Postup výroby kaleného stavebního skla
- Příprava skla – float sklo je nařezáno na požadované rozměry a důkladně očištěno.
- Broušení hran – hrany se brousí a leští, aby se odstranily mikrotrhliny a zabránilo se prasknutí.
- Zahřátí na 620 °C – sklo se rovnoměrně zahřívá v peci na kritickou teplotu kalení.
- Pomalé ochlazování – u TVG se sklo ochlazuje pomalu, aby vznikla rovnoměrná vnitřní struktura.
- Rychlé ochlazení – u ESG se sklo prudce ochlazuje proudem vzduchu, čímž vznikají vysoká povrchová napětí.
- Kontrola kvality – hotové sklo prochází testy pevnosti a bezpečnosti, včetně kontroly povrchových vad.
Výroba bezpečnostního stavebního skla využívá zejména tvrzené sklo ESG kvůli jeho vysoké pevnosti a bezpečnostním vlastnostem. Kalené sklo TVG se uplatňuje tam, kde je požadována vyšší odolnost než u běžného skla, ale není kritická úplná bezpečnost při rozbití.
Jak se liší vlastnosti tvrzeného a běžného skla? Tvrzené sklo má až pětinásobnou pevnost v tahu proti běžnému float sklu a při rozbití se drobí na tupé úlomky, čímž výrazně snižuje riziko poranění. Běžné sklo se láme na velké ostré střepy a nemá zvýšenou mechanickou odolnost.
Tip: Častou chybou při výrobě je nedostatečné broušení hran, což vede k praskání skla pod tlakem během kalení. Pro stavební použití je vhodné tvrzené sklo ESG, zatímco TVG je lepší pro aplikace, kde je potřeba vyšší pevnost, ale bezpečnost není tak kritická. Vrstvené sklo nebo izolační sklo s pyrolytickými povlaky doplňují vlastnosti bezpečnostního skla v moderních konstrukcích.
Ekologie a recyklace stavebního skla
Výroba stavebního skla patří mezi energeticky náročné procesy, protože vyžaduje tavení surovin při teplotách přesahujících 1500 °C. Mezi základní suroviny patří křemen, soda, vápenec a další příměsi, které určují vlastnosti finálního produktu, jako je float sklo, kalené sklo, tvrzené sklo či izolační sklo. Výroba kaleného stavebního skla například zahrnuje postup temperování, který zvyšuje mechanickou pevnost a bezpečnost. Tento proces však představuje značnou ekologickou zátěž kvůli vysoké spotřebě energie a emisím CO2.
Recyklace skla výrazně snižuje energetickou náročnost výroby, protože taví se přidává recyklované sklo (tzv. střepy), které se taví při nižší teplotě než suroviny. V České republice je recyklace stavebního skla dobře zavedená a podporovaná normami, což přispívá k menšímu objemu odpadu a nižším emisím. Recyklovaný materiál se používá nejen pro výrobu nového float skla, ale i vrstveného skla a skla s pyrolytickými povlaky, které zlepšují tepelně izolační vlastnosti.
Jaké jsou ekologické aspekty výroby stavebního skla v Česku
- Vysoká spotřeba energie při tavení skloviny, přibližně 4-6 GJ na tunu skla
- Použití recyklátu snižuje energetickou náročnost výrobního procesu až o 30 %
- Emise CO2 jsou významným ekologickým faktorem, proto se zvyšuje tlak na úsporné technologie
- Recyklace snižuje množství skleněného odpadu na skládkách a umožňuje opětovné využití materiálu
- Český průmysl dbá na dodržování ekologických norem a podporuje inovace v oblasti úspory energie
Odborná rada: Pro minimalizaci ekologického dopadu doporučuji upřednostňovat stavební materiály s vyšším podílem recyklovaného skla a využití kaleného či vrstveného skla s pyrolytickými povlaky, které zároveň zlepšují energetickou efektivitu budov.
Na co si dát pozor: častou chybou je podcenění recyklace při výrobě, což zbytečně zvyšuje energetickou náročnost a emise. Výroba kaleného skla a tvrzeného skla se liší technologií temperování, která má vliv i na ekologický profil produktu.
Tato komplexní péče o suroviny a energii se stává nezbytnou součástí moderního průmyslu stavebního skla v Česku.
Časté dotazy
Jaké jsou základní suroviny pro výrobu stavebního skla?
Sklovina obsahuje 70-72 % křemenného písku, 14 % sodného tavidla a 10 % vápence, taví se při 1550 °C.
Jaký je základní výrobní proces float skla?
Tavení skloviny při 1550 °C, plavení na roztaveném cínu při cca 1000 °C, ochlazování z 620 °C na 250 °C.
Jaká je hustota a hmotnost stavebního skla?
Hustota je 2500 kg/m³, 1 mm tloušťky tabule o ploše 1 m² váží 2,5 kg.
Jaké jsou pevnosti v tahu za ohybu u různých typů skla?
Neupravené sklo má pevnost 40 MPa, TVG 80-90 MPa a ESG 120-200 MPa.
Co jsou izolační skla a jaká je tloušťka meziskelní dutiny?
Izolační skla mají 2 a více tabulí, meziskelní dutina je 8-24 mm tlustá.
Jaký je rozdíl mezi tepelně tvrzeným (ESG) a zpevněným (TVG) sklem?
ESG má vyšší pevnost 120-200 MPa a láme se na tupé úlomky, TVG má pevnost 80-90 MPa a láme se na ostré střepy.
Jaké povrchové úpravy se používají u stavebního skla?
Pyrolytické povlaky (tvrdé, odolné) a katodové rozprašování (měkké, nízkoemisivní).
Jaké plyny se používají v izolačních sklech a proč?
Argon, krypton a xenon se používají v meziskelní dutině pro lepší tepelnou izolaci.
Jak probíhá výroba vrstveného bezpečnostního skla?
Skládá se z vrstev skla a PVB fólie, které zvyšují bezpečnost a odolnost vůči rozbití.
Jaký je ekologický přínos recyklace stavebního skla?
Recyklace snižuje energetickou náročnost výroby a množství odpadu, recyklované sklo se vrací do tavení.
Jaký je typický rozměr a tloušťka běžného stavebního skla?
Standardní tloušťka stavebního skla je obvykle 4 až 6 mm, přičemž běžné formáty mají rozměry kolem 3×6 metrů.
Jaký je přesný postup chlazení při výrobě kaleného skla?
Kalené sklo se rychle ochlazuje proudem vzduchu o teplotě kolem 20 °C ihned po zahřátí na cca 620 °C, což zvyšuje jeho pevnost.
Jaké jsou mechanické vlastnosti kaleného skla ve srovnání s běžným sklem?
Kalené sklo má až pětinásobně vyšší pevnost v tahu a díky tomu je odolnější vůči nárazům a tepelným šokům.
Kde v Česku se nacházejí hlavní výrobní závody na stavební sklo?
Hlavní výrobní závody na stavební sklo v Česku jsou například v Novém Boru a v Ústí nad Labem.
Jaké jsou výhody použití kaleného skla ve stavebnictví?
Kalené sklo nabízí zvýšenou bezpečnost, lepší odolnost proti rozbití a vyšší tepelnou odolnost, což z něj činí vhodný materiál pro okna a fasády.
