Tepelná čerpadla využívají princip přenosu tepla z okolního prostředí k efektivnímu vytápění i chlazení domácností. Moderní technologie, jako jsou tepelná čerpadla vzduch voda s invertorovým řízením, umožňují dosahovat vysokého topného faktoru COP a výrazně snižovat energetickou spotřebu. Porozumění jejich fungování pomůže optimalizovat provoz a zajistit dlouhodobou spolehlivost.
⭐ Zásadní body
- Tepelná čerpadla využívají až 75 % tepla z okolního prostředí a pouze 25 % elektřiny k výrobě tepla.
- Bod varu chladiva v tepelných čerpadlech se pohybuje mezi -12 °C a -57 °C, což umožňuje odpařování i při nízkých venkovních teplotách.
- První funkční tepelné čerpadlo sestrojil v roce 1856 Peter Rittinger v Rakousku.
- Účinnost tepelného čerpadla je vyjádřena topným faktorem (COP), například COP 3 znamená 3 kWh tepla z 1 kWh elektřiny.
- Dodatečný ohřev elektřinou je obvykle nutný až při venkovní teplotě pod -20 °C.
Princip fungování tepelného čerpadla v praxi
Princip tepelného čerpadla spočívá v cyklickém přenosu tepla z nízkoteplotního zdroje do vyšší teploty pomocí chladiva, které mění skupenství mezi kapalným a plynným stavem. Tento proces probíhá v zařízení složeném ze čtyř základních částí: výparníku, kompresoru, kondenzátoru a expanzního ventilu, přičemž každý prvek plní specifickou roli v cyklu tepelného čerpadla. Tepelná čerpadla vzduch voda například využívají okolní vzduch jako tepelný zdroj, což umožňuje efektivní vytápění s vysokým topným faktorem COP.
Základní části a jejich role
Výparník odebírá teplo z tepelného zdroje, kde chladivo mění skupenství z kapalného na plynné při nízkém tlaku a teplotě. Kompresor následně stlačuje plyn a zvyšuje jeho tlak a teplotu, čímž umožňuje předání tepla dále. Kondenzátor slouží k přenosu tepla do topného systému, kde chladivo kondenzuje zpět na kapalinu. Expanzní ventil pak snižuje tlak chladiva, čímž připravuje jeho návrat do výparníku.
Změna skupenství chladiva a teplotní rozsahy
Chladivo v tepelném čerpadle se vypařuje při teplotách mezi -12 °C a -57 °C, což umožňuje využívat i velmi nízké teploty tepelného zdroje. Tento teplotní rozsah skupenství je klíčový pro efektivní fungování celého tepelného procesu. Tlak v systému se přizpůsobuje tak, aby změna skupenství probíhala optimálně a bez ztrát.
Srovnání s principem chladničky
Princip fungování tepelného čerpadla je obdobný jako u chladničky – obě zařízení přenášejí teplo pomocí změny skupenství chladiva. Tepelné čerpadlo však přenáší teplo z venkovního prostředí do domu, zatímco chladnička odvádí teplo z vnitřního prostoru do okolí. Obě vyžadují elektrickou energii k pohonu kompresoru, který udržuje celý cyklus v chodu.
| **Klíčové parametry chladiva** | |
|---|---|
| Teplota varu | -12 °C až -57 °C |
| Skupenství | Kapalné ⇄ plynné |
| Funkce | Přenos tepla v cyklu |
Typy tepelných čerpadel a jejich zdroje tepla
Typy tepelných čerpadel a jejich charakteristiky závisí na zdroji tepla, který využívají. Základní rozdělení zahrnuje tepelná čerpadla vzduch-voda, země-voda a voda-voda, přičemž každý typ má odlišný princip fungování a vhodnost podle podmínek.
Vzduch-voda: výhody a omezení

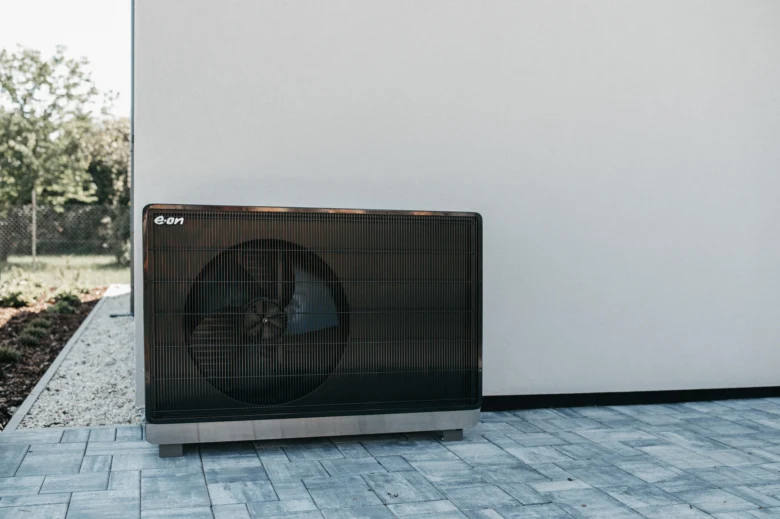

Tepelná čerpadla vzduch-voda získávají teplo z venkovního vzduchu. Jsou nejrozšířenější díky snadné instalaci a nižším pořizovacím nákladům. Při teplotách pod -20 °C klesá jejich účinnost, proto je často doplňuje elektrické topné těleso. Moderní invertorová technologie pomáhá regulovat výkon a zvyšuje topný faktor COP.
Země-voda: stabilní výkon po celý rok
Geotermální tepelná čerpadla země-voda využívají stabilní teplotu země pomocí geotermálních sond a solanky, což zajišťuje vysokou efektivitu i v zimních měsících. Tento princip tepelného čerpadla prodlužuje životnost zařízení díky méně častému spínání kompresoru.
Voda-voda: využití podzemní vody
Typ voda-voda odebírá teplo z podzemní vody přes vrt. Tento zdroj nabízí vysokou účinnost a konstantní teplotu, ale vyžaduje vhodné geologické podmínky a povolení k vrtu, což může zvýšit náklady.
| Typ čerpadla | Zdroj tepla | Výhody | Nevýhody |
|---|---|---|---|
| Vzduch-voda | Venkovní vzduch | Nízká cena, jednoduchá instalace | Nižší účinnost při -20 °C a méně |
| Země-voda | Zemní teplo (solanka) | Stabilní výkon, vyšší efektivita | Vyšší investice, potřeba sond |
| Voda-voda | Podzemní voda | Nejvyšší účinnost, stabilní zdroj | Nutnost vrtů, omezená dostupnost |
Historie a vývoj tepelných čerpadel
Historie tepelných čerpadel sahá do 19. století, kdy se začaly formovat principy jejich fungování, které dnes umožňují efektivní využití obnovitelné energie. Vývoj ovlivnily významné osobnosti a technologické milníky, které položily základy moderních systémů, jako jsou tepelná čerpadla vzduch voda nebo geotermální čerpadla.
Základní princip Lorda Kelvina
Lord Kelvin v 19. století popsal základní princip tepelného čerpadla, který spočívá v přenosu tepla z chladnějšího prostředí do teplejšího pomocí mechanické práce. Tento fyzikální princip umožňuje využít nízkopotenciální teplo okolního vzduchu, vody nebo země k vytápění a ohřevu vody.
Význam Petera Rittingera
Peter Rittinger sestrojil v roce 1856 první funkční tepelné čerpadlo, které využívalo princip popsaný Lordem Kelvinem. Jeho zařízení bylo instalováno v solných dolech v Ebensee a představovalo první praktickou aplikaci technologie, jež se dnes uplatňuje v moderních tepelných čerpadlech s vysokým topným faktorem COP.
První instalace v Československu
V roce 1956 bylo v Československu poprvé instalováno tepelné čerpadlo ve vodní elektrárně Trenčín. Tento krok znamenal významný posun v technickém využití tepelné energie, který ovlivnil další rozvoj invertorové technologie a prodloužení životnosti tepelných čerpadel v regionu.
Účinnost a ekonomika provozu tepelných čerpadel
Účinnost a ekonomika provozu tepelných čerpadel úzce souvisí s jejich topným faktorem (COP) a provozními podmínkami, zejména venkovní teplotou. Zároveň hraje roli i ekonomická návratnost investice, kterou ovlivňují dostupné dotace a technologie, například invertorová technologie.
Co je topný faktor COP?
Topný faktor COP (Coefficient of Performance) vyjadřuje poměr tepla vyrobeného tepelným čerpadlem k množství spotřebované elektřiny. Například hodnota COP 3 znamená, že z 1 kWh elektřiny získáte 3 kWh tepla. Tento parametr je klíčový pro hodnocení efektivity principu tepelného čerpadla.
Vliv venkovní teploty na účinnost
Nižší teplota venkovního vzduchu zvyšuje rozdíl teplot, který musí tepelné čerpadlo překonat, což vede k větší spotřebě elektřiny a snížení topného faktoru COP. V chladnějších obdobích může být nutný dodatečný ohřev, zejména u tepelných čerpadel vzduch voda.
Ekonomická návratnost a dotace
Investice do tepelného čerpadla se obvykle vrátí za 5 až 7 let. Program Nová zelená úsporám aktuálně nabízí bezúročné půjčky na instalaci, což významně zlepšuje ekonomiku provozu. Přímé dotace na tepelná čerpadla jsou omezené.
| Typ tepelného čerpadla | Průměrný COP | Roční výkonový faktor (SCOP) |
|---|---|---|
| Vzduch-voda (invertorové) | 3,0 – 4,5 | 3,1 – 3,8 |
| Geotermální (země-voda) | 4,0 – 5,0 | 4,0 – 4,5 |
| Voda-voda | 4,5 – 5,5 | 4,2 – 5,0 |
Technologie a rozšíření tepelných čerpadel
Technologie tepelných čerpadel se neustále vyvíjejí, přičemž klíčovou roli hrají moderní inovace jako invertorová technologie, reverzibilní čerpadla a hybridní systémy. Tyto prvky významně zvyšují energetickou účinnost, provozní spolehlivost a komfort uživatelů.
Princip invertorové technologie
Invertorová technologie umožňuje plynulé řízení otáček kompresoru v rozsahu až 10-100 % výkonu, což optimalizuje spotřebu elektřiny a zvyšuje topný faktor COP až o 15-25 % oproti klasickým on/off systémům. Regulace výkonu zároveň omezuje časté spínání, čímž prodlužuje životnost kompresoru, která obvykle dosahuje 15 až 20 let. Tato technologie je standardem u tepelných čerpadel vzduch-voda i geotermálních systémů, kde stabilní výkon přispívá k úsporám energie a nižším provozním nákladům.
Reverzibilní tepelná čerpadla
Reverzibilní tepelná čerpadla mění směr oběhu chladiva, což umožňuje využití stejného zařízení pro vytápění v zimě i chlazení v létě. Tento princip fungování tepelných čerpadel zajišťuje komfortní regulaci vnitřní teploty bez nutnosti instalace samostatného klimatizačního systému. Reverzibilní systémy jsou vhodné zejména v mírných klimatických pásmech, kde je potřeba sezónní regulace teploty, a zároveň pomáhají snižovat celkovou spotřebu energie za provoz.
Hybridní topné systémy
Hybridní topné systémy kombinují tepelné čerpadlo s plynovým kotlem, což zajišťuje spolehlivý provoz i při extrémně nízkých venkovních teplotách pod -20 °C, kdy klesá účinnost vzduchových tepelných čerpadel. Tento systém automaticky přepíná mezi zdroji tepla podle aktuálních podmínek a cen energií, čímž optimalizuje provozní náklady a zvyšuje komfort vytápění. Hybridní řešení se hodí pro oblasti s proměnlivým klimatem a pro objekty, kde není možné instalovat geotermální čerpadlo nebo kde je požadována vyšší jistota dodávky tepla.
Tip: Častou chybou je podcenění dimenzování hybridního systému – příliš malý výkon plynového kotle může vést k nedostatečnému vytápění při mrazivých dnech. Proto je nezbytné zohlednit klimatické podmínky a tepelnou ztrátu objektu při návrhu systému.
Pro koho se technologie hodí: Invertorová a reverzibilní čerpadla jsou ideální pro nové i rekonstruované domy v mírném klimatu s požadavkem na celoroční komfort. Hybridní systémy doporučuji tam, kde jsou časté mrazy a kde je potřeba zajistit spolehlivost vytápění bez přerušení.
Pro koho NE: U velmi malých objektů s nízkou tepelnou ztrátou nebo v lokalitách s extrémně nízkou dostupností plynu nemusí být hybridní systémy ekonomicky výhodné. V takových případech je lepší volit plně elektrické řešení s dostatečnou kapacitou tepelného čerpadla.
Údržba a životnost tepelných čerpadel
Údržba tepelných čerpadel je klíčová pro prodloužení jejich životnosti a zachování vysokého topného faktoru COP. Pravidelná kontrola a čištění filtrů zabraňuje ztrátám efektivity, protože zanesené filtry omezují průtok vzduchu a zvyšují spotřebu energie. Kompresor, který je srdcem tepelného čerpadla, vyžaduje odborný servis nejméně jednou za rok, aby se předešlo poruchám a zbytečným nákladům na opravy. Životnost tepelných čerpadel vzduch voda i geotermálních modelů se při pravidelné údržbě pohybuje mezi 15 až 20 lety.
- Kontrola těsnosti – ověřte, zda systém nemá únik chladiva, který snižuje výkon
- Čištění filtrů – provádějte minimálně čtvrtletně, aby se zabránilo zanášení
- Servis kompresoru – zajistěte odborný servis jednou ročně pro optimální výkon
- Kontrola invertorové technologie – ověřte správnou funkci pro efektivní regulaci výkonu
Tip: Častá chyba je zanedbání čištění filtrů, což vede k výraznému poklesu účinnosti. Tepelná čerpadla nejsou vhodná pro objekty s velmi špatnou izolací, kde se provoz výrazně prodraží kvůli častému chodu.
Legislativa a certifikace pro tepelná čerpadla
Legislativa v oblasti tepelných čerpadel vyžaduje striktní dodržování norem ČSN EN 378 a ČSN EN 14511, které definují technické parametry, bezpečnostní požadavky a environmentální kritéria pro instalaci i provoz. Certifikace instalatéra je povinná a musí být udělena podle zákona č. 186/2006 Sb. o odpadech a zákona č. 201/2012 Sb. o ochraně ovzduší, zejména pokud se používají chladiva s vysokým GWP (globální oteplovací potenciál). Instalace tepelných čerpadel vzduch-voda i geotermálních systémů musí být provedena odborně, aby bylo dosaženo deklarovaného topného faktoru COP, který zpravidla dosahuje hodnot 3 až 5 v závislosti na typu a podmínkách provozu.
Použití chladiv je regulováno vyhláškou č. 376/2017 Sb. a nařízením EU 517/2014 o fluorovaných skleníkových plynech. Pro některá chladiva, například R32 nebo R290 (propan), je nutné mít speciální povolení a instalatér musí disponovat platným certifikátem pro manipulaci s těmito látkami. Vyšší pracovní tlaky u přírodních chladiv, jako je CO2 (R744) s tlakem až 300 bar, vyžadují zvýšené bezpečnostní standardy a pravidelnou kontrolu těsnosti systému. Nedodržení těchto požadavků může výrazně zkrátit životnost tepelného čerpadla a zvýšit ekologickou zátěž provozu.
- Dodržení ČSN EN 378 a ČSN EN 14511 je povinné pro bezpečný a ekologický provoz
- Certifikace instalatéra podle zákona č. 186/2006 Sb. a zákona č. 201/2012 Sb. zajišťuje odbornou montáž a správné nastavení systému
- Použití chladiv s vysokým GWP podléhá přísným povolením dle vyhlášky č. 376/2017 Sb. a nařízení EU 517/2014
- Dokumentace instalace a pravidelné revize jsou nezbytné pro kontrolu souladu s legislativou a bezpečnost provozu
Jaké jsou hlavní druhy tepelných čerpadel
Rozdíly mezi tepelnými čerpadly vzduch-voda a geotermálními systémy se promítají i do legislativních požadavků. Geotermální čerpadla vyžadují navíc povolení k zemním pracím podle stavebního zákona č. 183/2006 Sb. a často i hydrogeologické posouzení zdroje tepla. Zatímco vzduchová tepelná čerpadla používají běžně dostupná ekologická chladiva jako R32, geotermální systémy mohou využívat i přírodní chladiva s vyššími pracovními tlaky, což klade nároky na certifikaci a bezpečnostní opatření. Tyto rozdíly ovlivňují náklady a dobu přípravy instalace, a proto je třeba je brát v úvahu při plánování investice.
Tip: Častou chybou je instalace tepelných čerpadel bez platné certifikace a bez zajištění všech povolení, což může vést k pokutám a nutnosti dodatečných úprav. Pro koho se to hodí: investoři, kteří chtějí dlouhodobě efektivní a ekologický systém s garancí bezpečnosti. Pro koho NE: ti, kdo hledají rychlé a levné řešení bez zajištění odborné instalace a legislativních náležitostí.
Ekologický dopad výroby a likvidace
Výroba a likvidace tepelných čerpadel představují významný ekologický dopad, zejména kvůli použitým chladivům, která mají různý potenciál globálního oteplování (GWP) a ozonové destrukce (ODP). Moderní tepelná čerpadla vzduch voda a geotermální systémy proto stále častěji využívají ekologická chladiva jako R32 nebo CO2, která mají nižší GWP a nulové nebo minimální ODP. Správná recyklace a certifikovaná likvidace těchto zařízení výrazně snižují škodlivé emise do ovzduší a životního prostředí. Použití invertorové technologie navíc zvyšuje účinnost a prodlužuje životnost tepelného čerpadla, což také přispívá k ekologické udržitelnosti. Celkově volba chladiva zásadně ovlivňuje environmentální stopu tepelných čerpadel, a proto je důležité preferovat moderní a certifikované technologie.
Tipy a běžné chyby při provozu tepelných čerpadel
Správný provoz tepelných čerpadel přímo ovlivňuje jejich topný faktor (COP) a životnost, která se běžně pohybuje mezi 15 až 20 lety při pravidelné údržbě. Nejčastější chyby vznikají kvůli nesprávné instalaci, která může snížit COP až o 20 % a výrazně omezit výkon zařízení. Nedostatečná údržba, například zanedbání kontroly těsnosti okruhu nebo zanesení filtrů, vede k poklesu účinnosti o 10-15 % a může způsobit předčasné opotřebení komponent. Vhodná regulace, která reaguje na aktuální tepelné potřeby a venkovní teplotu, optimalizuje spotřebu energie a prodlužuje životnost systému.
Pro maximalizaci efektivity doporučuji:
- Zajistit odbornou instalaci s certifikací podle platných norem, která respektuje princip tepelného čerpadla a specifika konkrétního typu (například tepelná čerpadla vzduch-voda nebo geotermální tepelná čerpadla). Nesprávné zapojení nebo nevhodné dimenzování může snížit výkon až o 25 %.
- Pravidelně provádět servisní kontroly včetně doplňování a kontroly chladiva, čištění filtrů a kontrolu výměníků tepla, ideálně jednou ročně. Údržba zajišťuje stabilní COP a snižuje riziko poruch.
- Využívat invertorovou technologii, která umožňuje plynulou regulaci výkonu kompresoru podle aktuální potřeby, čímž snižuje spotřebu elektřiny až o 30 % ve srovnání s klasickými systémy.
- Nastavit regulaci topného systému dle skutečných tepelných ztrát objektu a venkovních podmínek s využitím venkovního čidla, aby se minimalizovalo přetápění a zbytečné spínání topného tělesa.
Tip: Častou chybou je poddimenzování tepelného čerpadla nebo nevhodné umístění venkovní jednotky, například v místech s omezeným průtokem vzduchu nebo vystavených přímému slunečnímu záření, což snižuje výkon až o 15 % a zvyšuje provozní náklady. Tepelná čerpadla nejsou vhodná pro objekty s tepelnými ztrátami nad 150 W/m² nebo s nedostatečnou izolací, kde by provoz byl neekonomický a vedl k častému doplňování elektřiny pomocí elektrických topných těles.
Časté dotazy
Jaký je základní princip fungování tepelného čerpadla?
Tepelné čerpadlo přenáší teplo z okolního prostředí pomocí uzavřeného okruhu chladiva, které mění skupenství mezi -12 °C a -57 °C, s pomocí kompresoru a expanzního ventilu.
Kdy se nevyplatí instalovat tepelné čerpadlo?
Tepelné čerpadlo se nevyplatí při velmi nízkých venkovních teplotách pod -20 °C bez doplňkového ohřevu nebo při nedostatečné izolaci domu.
Jaké jsou hlavní typy tepelných čerpadel?
Vzduch-voda, země-voda a voda-voda jsou hlavní typy, přičemž vzduchová jsou nejrozšířenější, ale méně efektivní při nízkých teplotách.
Jak dlouho denně běží tepelné čerpadlo?
Průměrný denní provoz závisí na sezóně, typicky 6-8 hodin denně během topné sezóny.
Co je topný faktor COP?
COP je poměr vyrobeného tepla k spotřebované elektřině; například COP 3 znamená 3 kWh tepla z 1 kWh elektřiny.
Jak funguje invertorová technologie v tepelných čerpadlech?
Invertorová technologie plynule reguluje výkon kompresoru, čímž snižuje spotřebu energie a prodlužuje životnost zařízení.
Jaká je typická životnost tepelného čerpadla?
Kvalitní tepelná čerpadla mají životnost 15 až 20 let při pravidelné údržbě.
Jaké jsou legislativní požadavky na instalaci tepelných čerpadel?
Instalace vyžaduje certifikaci instalatéra, dodržení ČSN norem a povolení pro použití některých chladiv podle zákona.
Jaký je ekologický dopad tepelných čerpadel?
Používání ekologických chladiv jako R32 a CO2 snižuje negativní dopady na ozonovou vrstvu a globální oteplování.
Jaké jsou běžné chyby při provozu tepelných čerpadel?
Nesprávná instalace, nedostatečná údržba a nevhodné nastavení regulace snižují efektivitu a životnost zařízení.
Jaký je rozdíl v principu fungování mezi tepelným čerpadlem vzduch-voda a země-voda?
Tepelné čerpadlo vzduch-voda odebírá teplo z okolního vzduchu, zatímco země-voda využívá stálou teplotu země pomocí zemních kolektorů nebo sond; země-voda má obvykle vyšší účinnost díky stabilní teplotě zdroje.
Jaký je průměrný roční provozní čas tepelného čerpadla v domácnosti?
Průměrný roční provoz tepelného čerpadla činí přibližně 1 500 až 2 000 hodin v závislosti na klimatických podmínkách a velikosti objektu.
Jak probíhá proces získávání tepla v kompresorové části tepelného čerpadla?
Kompresor stlačuje chladivo, čímž zvýší jeho teplotu až na 70-90 °C, a následně toto teplo předá do topného systému domu.
Jaké jsou specifické výhody invertorové technologie v tepelných čerpadlech?
Invertorová technologie umožňuje plynulou regulaci výkonu kompresoru, což snižuje spotřebu energie až o 30 % a prodlužuje životnost zařízení.
Jaké jsou hlavní kroky údržby tepelného čerpadla pro zajištění jeho dlouhodobé funkčnosti?
Údržba zahrnuje pravidelnou kontrolu a čištění filtrů, kontrolu těsnosti chladiva alespoň jednou za rok a servis kompresoru každé 2 roky.
