Vaznicový krov a hambálek v dřevostavbě: konstrukce a montáž

Vaznicový krov a hambálkový krov patří mezi nejčastější konstrukční řešení střech dřevostaveb, liší se však v uspořádání a nosných prvcích. Porozumění rozdílům, zejména v roli pozednice a statice krovu, pomáhá zajistit pevnost a dlouhou životnost střechy. Správný výběr a montáž těchto prvků výrazně ovlivní kvalitu celé konstrukce.

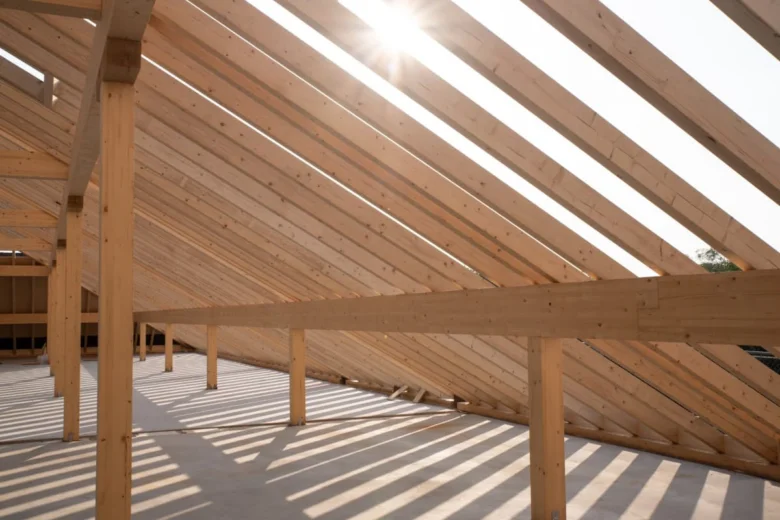

Co je vaznicový krov a jak funguje ve dřevostavbě

Vaznicový krov ve dřevostavbě je staticky založený na vodorovných trámech – vaznicích – které nesou krokve tvořící nosnou plochu střechy. Vaznice přenášejí zatížení od krokví na svislé sloupky nebo příčné nosné stěny, čímž rozkládají váhu střechy rovnoměrně na základy stavby. Sloupky jsou zpravidla usazeny na stojatých stolicích, což je klíčový prvek pro správnou statiku krovu a jeho stabilitu, protože zajišťují přímý přenos svislých i vodorovných sil do konstrukce spodního podlaží.

Hambálkový krov je varianta vaznicového krovu, kde jsou krokve uloženy pouze na pozednicích a vzepřeny vodorovnými trámy – hambálky – které spojují páry krokví. Tento systém umožňuje větší rozpětí střechy bez nutnosti sloupků nebo příčných nosných stěn, čímž se uvolňuje prostor pod střechou. Hambálky mohou být posuvné (bez tuhého záklopu) nebo neposuvné (s tuhým záklopem, například z OSB desek). Posuvný hambálek přenáší veškeré vodorovné síly přes pozední věnec a nadezdívku, zatímco neposuvný hambálek je kotven do štítového zdiva a brání vodorovnému posunu krovu.

Vaznicový krov je vhodný pro stavby s menšími rozpětími do přibližně 6 metrů, kde není klíčové maximální využití prostoru pod střechou kvůli přítomnosti sloupků a příčných nosných stěn. Naopak hambálkový krov se hodí pro větší rozpětí až do 10 metrů a tam, kde je potřeba zachovat volný prostor pod střechou bez sloupků.

Pro správnou funkci vaznicového krovu je nezbytné přesné provedení pozednice – vodorovného trámu uloženého na nadezdívce nebo věnci – která přenáší zatížení z krokví na nosné zdivo. Pozednice nesmí být zkracována, vynechávána ani zatahována do příčných nosných stěn, protože může dojít k extrémnímu zatížení i po desítkách let od výstavby. Optimální vzdálenost příčných nosných stěn je do 4 metrů; větší rozpony vyžadují doplnění skrytých sloupků v nadezdívce.

Krokve u novodobých vaznicových krovů jsou zpravidla rozmístěny v rozteči kolem 1,20 metru a vaznice mají větší průřez než historické konstrukce, což zvyšuje jejich únosnost a stabilitu. Používá se převážně smrkové dřevo s impregnací proti vlhkosti, hmyzu a plísním, zejména u pozednic, které jsou vystaveny zvýšenému riziku vlhkostního poškození.

Tip: Častou chybou při stavbě vaznicového krovu je nedostatečné ukotvení sloupků stojatých stolic a nepřesné provedení pozedního věnce, což může vést k deformacím krovu a trhlinám v nadezdívce. Statický návrh musí vždy zohlednit stabilitu pozednic proti vodorovnému posunu a správné rozložení zatížení do příčných nosných stěn.

Klíčové pojmy

• Vaznice – vodorovné trámy nesoucí krokve a přenášející zatížení na sloupky nebo příčné nosné stěny
• Krokev – šikmý nosný prvek tvořící plochu střechy
• Sloupek – svislý prvek přenášející zatížení z vaznic na příčnou nosnou stěnu
• Stojatá stolice – konstrukční prvek podepírající sloupky a zajišťující stabilitu krovu
• Pozednice – obvodový trám uložený na nadezdívce, přenášející zatížení z krokví na nosné zdivo
• Příčná nosná stěna – svislá konstrukce podepírající sloupky a rozkládající zatížení krovu
• Statika krovu – rozložení a přenos svislých a vodorovných sil v konstrukci

Odborná rada: Vaznicový krov vyžaduje přesný statický návrh a kvalitní montáž, zejména v oblasti stojatých stolic a pozednice, aby se předešlo pozdějším problémům s deformacemi a trhlinami ve stavební konstrukci.

Co je hambálkový krov a jeho konstrukční prvky

Hambálkový krov představuje tradiční typ střešní konstrukce, kde jsou krokve uloženy na pozednicích – vodorovných trámech uložených na nadezdívce nebo věnci nosných stěn. Klíčovým konstrukčním prvkem je hambálek – šikmý vzpěr spojující pár krokví, který zajišťuje jejich stabilitu proti svislému i vodorovnému zatížení. Hambálek může být realizován jako posuvný nebo neposuvný. Posuvný hambálek přenáší vodorovné síly do pozedního věnce a nadezdívky, což vyžaduje přesné kotvení pozednice, zatímco neposuvný hambálek přenáší síly přímo do štítového zdiva, čímž brání posunu krovu.

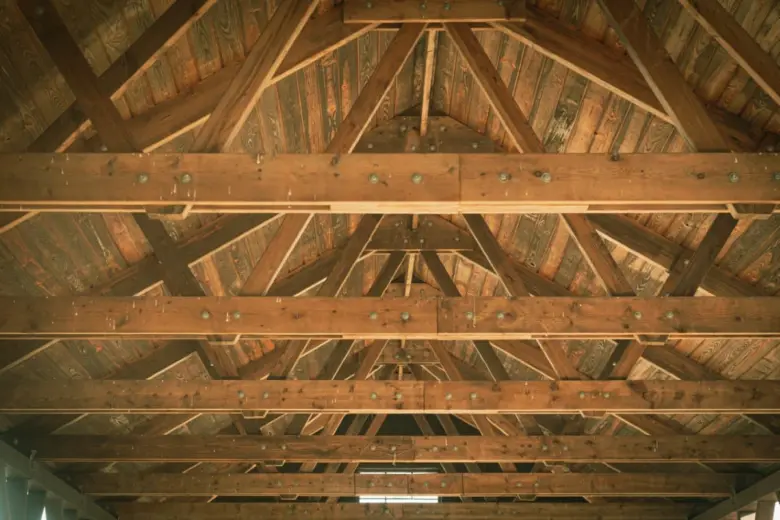

Dalšími důležitými prvky jsou kleštiny – vodorovné párové trámy připevněné ke krokvím pod středovou vaznicí, které zvyšují tuhost krovu a umožňují zavěšení podhledu nebo zateplení. Pro dřevostavby je zásadní impregnace dřeva, zejména pozednic, proti vlhkosti, hmyzu a plísním, aby se zabránilo rychlé degradaci v místech styku s nadezdívkou.

Hambálkový krov je vhodný pro střechy s rozpětím do 8 metrů, přičemž hambálek má maximální délku kolem 3,5 metru a je umístěn ve výšce umožňující průchod pod ním minimálně 200 cm. Vzdálenost mezi krokvemi u moderních konstrukcí bývá cca 1,20 m. Pro větší rozpětí je vhodnější vaznicový krov, který využívá sloupky a středovou vaznici pro lepší rozložení zatížení.

Co je vlašský krov a jak se liší od hambálkového

Vlašský krov má krokve přímo uložené na vodorovných vaznicích, které přenášejí zatížení na sloupy uvnitř stavby. Tento systém umožňuje větší rozpětí střechy než hambálkový krov, protože sloupy přenášejí zatížení do spodní konstrukce. Hambálkový krov se naopak opírá o pozednice a nevyužívá vnitřní sloupy, což omezuje jeho maximální rozpětí, ale zjednodušuje montáž a uvolňuje prostor pod střechou.

Hambálkový krov v moderní dřevostavbě – postup a materiály

• Uložení krokví na impregnované pozednice uložené na nadezdívce nebo věnci pro zvýšení odolnosti proti vlhkosti a hmyzu
• Montáž hambálků jako šikmých vzpěr krokví podle statického výpočtu s ohledem na přenos vodorovných sil v rozmezí 9 až 12 kN na krokvové pole
• Spojení kleštin pro zvýšení tuhosti krovu a stabilizaci konstrukce
• Použití smrkového konstrukčního dřeva s přesnými rozměry, často doplněného o ocelové prvky pro zvýšení pevnosti a bezpečnosti krovu

Tip: Častou chybou je nedostatečná impregnace pozednic, která vede k rychlé degradaci krovu v místě styku se zdivem. Pozední věnec musí být proveden přesně dle projektu, nesmí být zkracován ani vynechán, protože extrémní zatížení může vzniknout i po 20 letech od výstavby. Pro koho se hambálkový krov hodí? Pro menší dřevostavby s rozpětím do 8 metrů, kde je potřeba jednoduchá montáž bez vnitřních sloupů a uvolněný prostor pod střechou. Nevhodný je pro větší haly a stavby vyžadující volné půdní prostory bez podpěr.

Rozdíly mezi vaznicovým a hambálkovým krovem ve statice a prostoru

Vaznicový krov a hambálkový krov představují dva základní typy střešních konstrukcí ve dřevostavbách, které se liší zejména v přenosu vodorovných sil a využití prostoru pod střechou. Vaznicový krov přenáší vodorovné síly v rozsahu 2 až 6 kN, což vyžaduje použití sloupků pro podpěru hlavních prvků krovu. Tyto sloupky omezení volný prostor pod střechou a komplikují uspořádání interiéru. Naopak hambálkový krov zvládá přenést vodorovné síly mezi 9 až 12 kN, díky čemuž umožňuje volnější dispozici bez podpěrných sloupků. U hambálkového krovu je však nutné pevné kotvení pozedního věnce, který přenáší tyto významné síly do obvodových stěn.

Statika krovu se proto zásadně liší: vaznicový krov spoléhá na přímou podporu sloupky a pozednice přenáší nižší vodorovné zatížení, kdežto hambálkový krov využívá pevné spojení pozednice s obvodovou zdí pro přenos vyšších sil. Tento rozdíl má zásadní vliv na prostor pod střechou i na celkové náklady stavby. Vaznicový krov bývá jednodušší na montáž a levnější díky menším nárokům na kotvení a impregnaci dřeva, ale omezuje prostorové řešení. Hambálkový krov je vhodný pro stavby s větším rozpětím a požadavkem na volný prostor, avšak vyžaduje precizní výpočet rozměrů krokví a kvalitní impregnaci dřeva kvůli vyšším statickým nárokům.

Parametr	Vaznicový krov	Hambálkový krov
Vodorovná síla [kN]	2-6	9-12
Podpěra	Sloupky	Pevná kotvená pozednice
Vliv na prostor pod střechou	Omezený kvůli sloupkům	Volný bez podpěrných prvků
Montážní náročnost	Nižší	Vyšší
Impregnace dřeva	Standardní	Nutná kvalitní impregnace

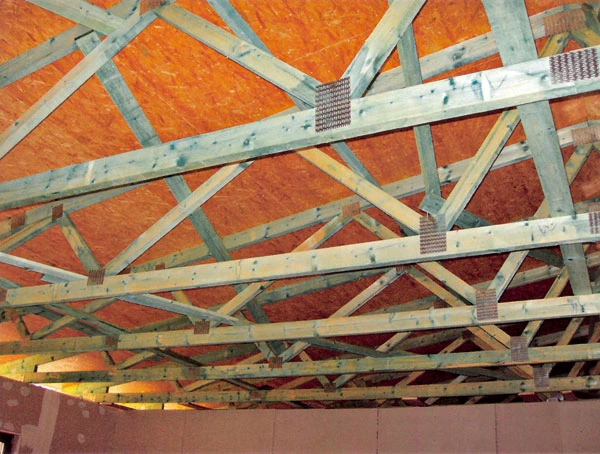

Rozdíl mezi vazníkem a krovem v dřevěné konstrukci

Vazník je prefabrikovaný nosník přenášející zatížení mezi stěnami, zatímco krov tvoří celkovou střešní konstrukci včetně krokví, pozednice a ostatních prvků. Vaznicový krov zpravidla pracuje s vazníky jako hlavními nosnými prvky, zatímco hambálkový krov využívá kombinaci krokví a hambálků pro rozložení zatížení.

Tip: Při výběru mezi vaznicovým a hambálkovým krokem zvažte nejen statiku, ale i požadovaný volný prostor a náklady na kotvení pozednice. Hambálkový krov není vhodný pro malé rozpětí pod 6 metrů, kde bývá ekonomičtější vaznicový krov s jednoduchou montáží.

Klíčové konstrukční prvky: pozednice, hambálek, kleštiny a sloupky

Klíčové konstrukční prvky vaznicového a hambálkového krovu v dřevostavbě zahrnují pozednici, hambálek, kleštiny a sloupky, přičemž každý z nich má specifickou funkci ve statice krovu. Pozednice je horizontální prvek uložený na nosném zdivu, který přenáší zatížení střechy rovnoměrně do spodní konstrukce. Obvykle má rozměry 120 × 140 mm a musí být ošetřena impregnací dřeva pro zvýšení odolnosti proti vlhkosti a škůdcům.

Hambálek, charakteristický pro hambálkový krov, slouží jako vzpěra krovek, čímž zvyšuje tuhost konstrukce a umožňuje větší rozpětí střechy. Typické rozměry krokví jsou 60 × 120 mm, hambálky pak 60 × 80 mm. Podstatný je rozdíl mezi hambálkem a kleštinou ve střešní konstrukci – zatímco hambálek je šikmá vzpěra, kleština je vodorovný prvek, který stabilizuje vazbu krovu a zabraňuje jeho roztažení.

Sloupky přenášejí zatížení z hambálků do spodní konstrukce, jejich rozestupy se pohybují kolem 2 metrů, což odpovídá běžným statickým požadavkům. Správná montáž těchto prvků je zásadní pro bezpečnost krovu a dlouhou životnost konstrukce.

• Pozednice přenáší zatížení na nosné zdivo a musí být impregnovaná
• Hambálek vzepírá krokve a umožňuje větší rozpětí střechy
• Kleštiny stabilizují vazbu krovu a zabraňují deformacím
• Sloupky přenášejí zatížení do spodní konstrukce se standardním rozestupem cca 2 m

Jak funguje vaznicový krov a hambálek v dřevostavbě

Vaznicový krov spoléhá na pozednici a krokve uložené na vaznicích, zatímco hambálkový krov využívá hambálky jako vzpěry, což umožňuje menší počet sloupků a větší volný prostor pod střechou. Tento rozdíl ovlivňuje volbu rozměrů a statiku krovu podle typu stavby.

Statické zatížení a bezpečnostní aspekty krovu

Statické zatížení a bezpečnostní aspekty krovu jsou klíčové pro dlouhodobou stabilitu dřevostavby. Správný statický návrh v souladu s ČSN a Eurokódy zohledňuje vodorovné síly působící na krovy a pevné ukotvení pozedního věnce.

Působení vodorovných sil na krovy

Vodorovné síly v konstrukci vaznicového krovu obvykle dosahují hodnot mezi 2 až 6 kN na jedno krokvové pole. U hambálkového krovu, který má složitější statiku, se tyto síly zvyšují na 9 až 12 kN. Hodnota 12 kN odpovídá zhruba 1200 kilogramům působícím ve vodorovném směru. Tyto síly vyvolávají tlak a tahové namáhání v jednotlivých prvcích, proto jejich správný výpočet je nezbytný pro bezpečnost krovu. Statika krovu musí zahrnovat také správné dimenzování krokví a vaznic podle platných norem.

Pevné kotvení pozedního věnce

Pozední věnec představuje základní prvek, který přenáší vodorovné síly do obvodových stěn. Nesprávné kotvení nebo zkracování pozednice může vést k trvalému poškození konstrukce a ohrožení bezpečnosti stavby. Pevné ukotvení pozedního věnce zabraňuje jeho posunu i při dlouhodobém zatížení, které může přesahovat i 20 let. Proto je nutné použít vhodné spojovací prvky a provést impregnaci dřeva proti vlhkosti a škůdcům, což prodlužuje životnost krovu.

Tip: Při výpočtu hambálkového krovu pro dřevostavbu doporučuji konzultovat detailní návrh a dimenzování jednotlivých prvků se statikem. Nesprávné ukotvení pozednice patří mezi časté chyby, které vedou ke snížení stability celé střechy.

Praktické tipy na montáž vaznicového krovu s hambálkem

Montáž vaznicového krovu s hambálkem vyžaduje přesné dodržení statických pravidel a použití kvalitního dřeva s odpovídající impregnací. Správné rozměry krokví a pevné spojení pozednice zajišťují optimální rozložení vodorovných sil a minimalizují riziko deformací. Včasná kontrola a údržba kotvení přispívá k bezpečnosti celé konstrukce.

Materiály a rozměry používané u krovu ve dřevostavbě

Materiály a rozměry používané u krovu ve dřevostavbě jsou klíčové pro jeho statiku a dlouhodobou životnost. Správný výběr dřeva, jeho rozměry a impregnace ovlivňují pevnost konstrukce i odolnost proti vlhkosti a škůdcům.

Jaké jsou typické rozměry krokví a hambálků ve dřevostavbě?

Krokve jsou ve vaznicovém i hambálkovém krovu běžně umístěny ve rozteči 0,8 až 1,2 metru. Tato vzdálenost zajišťuje dostatečnou nosnost a stabilitu střešní konstrukce při běžných zatíženích. Hambálek má maximální délku do 3,5 metru a jeho výška průchodu pod ním by měla být minimálně 200 centimetrů, což umožňuje pohodlný průchod a využití prostoru pod střechou. Dodržení těchto rozměrů je zásadní pro správnou statiku krovu a funkčnost střešní konstrukce. Novodobý hambálkový krov ve dřevostavbě často využívá tyto standardy, aby splnil současné požadavky na bezpečnost a komfort.

Jaké materiály se používají pro vaznicový a hambálkový krov?

Nejčastějším materiálem pro konstrukci krovu je smrkové dřevo, které nabízí dobrý poměr pevnosti a hmotnosti. Pro zvýšení odolnosti vůči vlhkosti, hmyzu a houbám se dřevo pravidelně impregnuje speciálními prostředky. Impregnace dřeva prodlužuje životnost krovu a snižuje riziko degradace, čímž přispívá ke statice krovu. Kromě dřeva se v některých případech používají i ocelové prvky, například spojovací desky nebo výztuhy, které zvyšují pevnost a zajišťují stabilitu konstrukce zejména u větších rozpětí nebo náročnějších tvarů střech. Použití těchto materiálů a správná impregnace jsou základními kroky pro spolehlivý a trvanlivý vaznicový i hambálkový krov.

Tip: Častou chybou při stavbě hambálkového krovu ve dřevostavbě je nedodržení minimální výšky průchodu pod hambálkem, což omezuje využitelnost prostoru a ztěžuje montáž dalších prvků střechy.

Montážní postupy a doporučení při stavbě krovu

Montáž vaznicového a hambálkového krovu v dřevostavbě vyžaduje precizní dodržení projektové dokumentace a pečlivé zajištění stability celé konstrukce. Správné ukotvení pozednice a přesné rozmístění sloupků patří mezi klíčové faktory ovlivňující statiku krovu i bezpečnost práce.

Jak probíhá montáž vaznicového a hambálkového krovu?

Montáž krovu musí striktně vycházet z projektové dokumentace, která stanovuje přesné rozměry a rozmístění jednotlivých prvků, včetně krokví a pozednice. Pozednice je nezbytné správně kotvit k nosné konstrukci, aby přenášela zatížení rovnoměrně do zdí nebo sloupků. Sloupky se obvykle umisťují v rozestupech cca 2 metry, což zajišťuje optimální rozložení vah a zároveň umožňuje dostatek prostoru v podkroví. Bezpečnost během montáže vyžaduje použití vhodných ochranných pomůcek a kontrolu pevnosti spoje v každé fázi. Častou chybou je nedostatečné ukotvení pozednice, které může vést ke kolizi s normami statiky krovu a zhoršení stability celé střechy. Doporučuji vždy konzultovat montáž s odborníkem a používat impregnaci dřeva pro zvýšení odolnosti konstrukce proti vlhkosti a škůdcům.

Jak zajistit správné ukotvení a rozestupy sloupků při montáži?

Správné ukotvení pozednice je zásadní pro přenos zatížení z krovu do nosné konstrukce. Použijte kvalitní kotvící prvky a dodržujte technologické postupy uvedené v dokumentaci. Sloupky by měly být rozmístěny přibližně po 2 metrech, což je optimální vzdálenost pro přenos zátěže a zároveň neomezuje užitný prostor pod střechou. Při instalaci sloupků dbejte na jejich svislost a pevné založení, aby nedocházelo k deformacím krovu. Montážní technologii volte podle typu dřevostavby a s ohledem na klimatické podmínky, přičemž impregnace dřeva výrazně prodlužuje životnost konstrukce. Častou chybou při stavbě hambálkového krovu ve dřevostavbě bývá nepřesné rozměření rozestupů, které může ohrozit statiku a způsobit deformace krovu. Proto je výpočet hambálkového krovu pro dřevostavbu nutné vždy provádět s využitím přesných statických výpočtů.

Údržba a dlouhodobá životnost vaznicového a hambálkového krovu

Dlouhodobá životnost a údržba konstrukcí vaznicového a hambálkového krovu závisí především na ochraně dřeva před vlhkostí a teplotními změnami. Vlhkost způsobuje deformace krovu, které mohou ohrozit statiku krovu a vést k poškození pozednice či krokví. Proto je nezbytné pravidelně kontrolovat stav dřeva a zajistit jeho správnou impregnaci. Impregnace dřeva výrazně zpomaluje vznik hniloby a chrání konstrukci před dřevokazným hmyzem, což prodlužuje životnost krovu.

Údržba krovu by měla zahrnovat:

• pravidelnou kontrolu vlhkosti v konstrukci, ideálně pod 20 %
• aplikaci vhodných impregnací každých 5 až 7 let
• sledování a opravu případných trhlin a mechanických poškození
• minimalizaci náhlých teplotních změn větráním pod střechou

Jak funguje vaznicový krov a hambálek v dřevostavbě

Vaznicový a hambálkový krov se liší konstrukčními prvky, ale oba vyžadují stejnou péči o impregnaci a ochranu proti vlhkosti, aby byla zachována jejich statika a správné krokev rozměry. Správná údržba zajišťuje, že dřevostavba zůstane stabilní a bezpečná po desítky let.

Časté dotazy k vaznicovému krovu a hambálku v dřevostavbě

Otázka: Co je vaznicový krov ve dřevostavbě?

Vaznicový krov tvoří vodorovné trámy – vaznice, podepřené sloupky nebo stěnami, na které se kladou krokve ve vzdálenosti zhruba 1,20 m. Tento systém umožňuje pevnou a stabilní konstrukci střechy s dobrým rozložením zatížení.

Otázka: Jaký je rozdíl mezi vazníkem a krovem?

Vazník je jednotlivý nosný prvek, zatímco krov je celá střešní konstrukce zahrnující vaznice, krokve, sloupky a další podpůrné prvky.

Otázka: Co je to plná vazba krovu?

Plná vazba znamená pevné a trvalé spojení všech konstrukčních částí krovu, čímž se zajistí přenos zatížení a stabilita celé střechy podle výpočtu statiky krovu.

Otázka: Jaký je rozdíl mezi hambálkem a kleštinou?

Hambálek spojuje krokve vodorovně a přenáší vodorovné síly, kleštiny jsou pár vodorovných trámů pod vaznicí, stabilizují krov a slouží k uchycení podhledu.

Otázka: Jaké jsou limity rozpětí pro hambálkový krov ve dřevostavbě?

Maximální délka hambálku je obvykle 3,5 m, vzdálenost sloupků se pohybuje kolem 2 m dle statického návrhu a použitého materiálu.

Otázka: Jak správně ukotvit pozední věnec?

Pozednice musí být pevně ukotvena bez zkracování, aby správně přenášela vodorovné síly do nosné konstrukce a zabránila deformacím krovu.

Otázka: Jaké materiály se používají pro krovy ve dřevostavbách?

Nejčastěji se používá smrkové dřevo s impregnací proti vlhkosti a škůdcům, v některých případech se doplňuje o ocelové spojovací prvky.

Otázka: Jaká je standardní rozteč krokví u novodobých krovů?

Rozteč se pohybuje mezi 0,8 a 1,2 m, což odpovídá optimálním rozměrům krokví pro stabilitu střechy.

Otázka: Jaký je rozdíl mezi posuvným a neposuvným hambálkem?

Posuvný hambálek přenáší vodorovné síly přes pozednici a nadezdívku, neposuvný je pevně kotvený ke štítové stěně, což zabraňuje pohybu krovu.

Otázka: Jak pečovat o vaznicový a hambálkový krov?

Pravidelná impregnace dřeva a kontrola vlhkosti zabraňují poškození, což významně prodlužuje životnost krovu.

Otázka: Jaký je význam sloupků v konstrukci vaznicového krovu?

Sloupky přenášejí zatížení z vaznic do příčných stěn, jejich rozestupy jsou cca 2 m, což zajišťuje rovnoměrné rozložení sil.

Otázka: Co znamená pojem vlašský krov?

Vlašský krov má odlišnou konstrukci než hambálkový, s jiným uspořádáním a statickou funkcí, často se používá pro specifické architektonické požadavky.

Otázka: Jaké chyby se často dělají při stavbě hambálkového krovu?

Časté chyby jsou nesprávné ukotvení pozednice, špatné rozmístění sloupků a nedodržení statického návrhu, což může způsobit trhliny ve zdivu.

Otázka: Jaký je význam kleštin v krovu?

Kleštiny stabilizují vazbu krovu, připevňují se pod vaznicí a umožňují zavěšení podhledu nebo instalaci izolace.

Otázka: Jak vypočítat rozměry hambálkového krovu?

Rozměry závisí na rozpětí krovu, délce hambálku do 3,5 m a statickém návrhu, který zohledňuje vodorovné síly a rozestupy sloupků.
