Vikýře představují nejen estetický prvek střechy, ale i praktické řešení pro zvětšení obytného prostoru a lepší osvětlení podkroví. Správná tesařská konstrukce vikýře a precizní klempířské spoje jsou klíčové pro jeho dlouhou životnost a funkčnost. Detailní zateplení pak zajistí optimální tepelnou pohodu a ochranu proti vlhkosti.
🔍 Nejdůležitější fakta
- Vikýře zvětšují obytný prostor a slouží k prosvětlení podkroví.
- Není vhodné instalovat vikýře na střechy se sklonem menším než 40° kvůli konstrukčním omezením.
- Sedlový vikýř má stejný sklon jako hlavní střecha a zajišťuje dobré osvětlení.
- Volské oko je nejdražší typ vikýře s charakteristickou zakřivenou střechou vyžadující zkušeného pokrývače.
- Vikýře přinášejí přibližně poloviční množství denního světla než střešní okna.
Typy vikýřů a jejich charakteristické konstrukční detaily
Typy vikýřů a jejich konstrukční detaily tvoří základní rámec pro správné řešení vikýřů na střechu. Sedlový vikýř, nejčastěji používaný, má střešní sklon shodný s hlavní střechou, obvykle 30° až 45°, a charakteristickou zvalbenou stříšku, která usnadňuje odvod vody. Tento typ umožňuje jednoduchou tesařskou konstrukci vikýře a dobrou integraci do střechy, avšak rozšíření obytného prostoru je omezené.
Trojúhelníkový vikýř se vyznačuje výrazným sklonem střechy přes 45°, což zajišťuje rychlý odvod dešťové vody a sněhu, ale zároveň snižuje množství denního světla v podkroví. Konstrukčně jde o zjednodušenou variantu sedlového vikýře bez svislé čelní stěny, což vyžaduje pečlivé klempířské spoje vikýřů, aby se zabránilo zatékání.

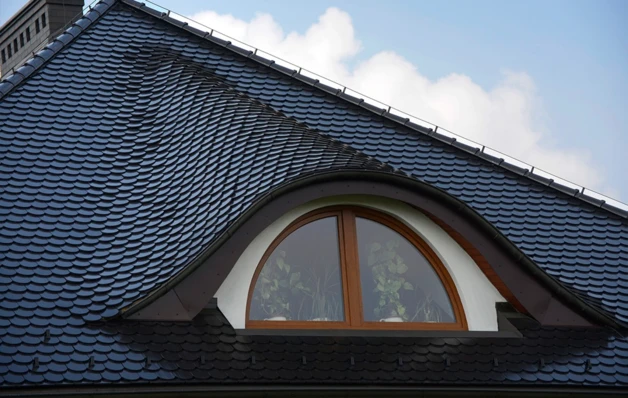

Volské oko představuje vikýř s výrazným zakřivením střešní plochy, typicky pokrytý bobrovkami s šupinovým nebo korunkovým krytím. Tento typ vyžaduje vysokou přesnost tesařských a klempířských prací a patří mezi nejdražší varianty. Jeho komplikovaná konstrukce často vede k riziku vzniku tepelného mostu vikýř, proto je nutné detailní zateplení vikýře a kvalitní odvětrání.
Pultový vikýř má jednostranný sklon střechy, obvykle mezi 20° a 35°, a představuje konstrukčně nejjednodušší řešení. Díky jednoduché geometrii se snadno montuje a šetří materiál, ale vyžaduje dodatečná těsnicí opatření kvůli vyššímu riziku zatékání. Tento typ se hodí spíše na střechy s větším sklonem, protože pod 40° se prodlužují boční stěny, což negativně ovlivňuje estetiku a prostorové uspořádání.
Lichoběžníkový vikýř má širší půdorys s šikmými bočními stěnami a mírnějším sklonem střechy než hlavní střecha, obvykle kolem 25° až 40°. Tento tvar výrazně rozšiřuje obytný prostor podkroví, ale jeho konstrukce a zateplení vikýře jsou složitější. Vyžaduje precizní klempířské spoje a kvalitní izolaci, aby se minimalizovaly tepelné ztráty.
Valený vikýř má střechu ve tvaru části válce s poloměrem zakřivení přizpůsobeným tvaru střechy, často používaný na historických budovách. Jeho konstrukce je náročná na tesařské a klempířské práce a zateplení vikýře detailně vyžaduje speciální řešení kvůli složité geometrii. Tento typ nabízí vysokou estetickou hodnotu a zvětšuje prostor i přístup k oknu, ale je finančně náročnější.
| Typ vikýře | Konstrukční znaky | Výhody | Nevýhody |
|---|---|---|---|
| Sedlový vikýř | Sklon 30° – 45°, zvalbená stříška | Snadná tesařská konstrukce, dobrá integrace | Omezený rozšířený obytný prostor |
| Trojúhelníkový vikýř | Sklon >45°, bez svislé čelní stěny | Rychlý odvod vody, atraktivní vzhled | Méně denního světla, náročné klempířské spoje |
| Volské oko | Zakřivení s bobrovkami, složité spoje | Originální design, vysoká estetika | Vysoké nároky na přesnost, riziko tepelného mostu |
| Pultový vikýř | Jednostranný sklon 20° – 35° | Jednoduchá montáž, úspora materiálu | Vyšší riziko zatékání, méně estetický |
| Lichoběžníkový vikýř | Širší půdorys, sklon 25° – 40°, šikmé boční stěny | Výrazné zvětšení obytného prostoru | Komplexní konstrukce a zateplení |
| Valený vikýř | Zakřivená střecha, složitá geometrie | Estetická hodnota, prostorové zvětšení | Vyšší náklady, komplikovaná montáž a izolace |
Tip: Při návrhu vikýře věnujte pozornost detailnímu zateplení vikýře, protože tepelný most vikýř může způsobit úniky tepla a kondenzaci vlhkosti, což vede k poškození konstrukce i zvýšeným nákladům na vytápění.
Jak postavit vikýř na střechu konstrukce a detaily
Základní konstrukce vikýřů na šikmou střechu vyžaduje přesné tesařské práce a správné klempířské spoje vikýřů. Každý typ vikýře má specifické detaily, které ovlivňují montáž a následnou údržbu vikýře. Porozumění konstrukčním řešením a detailům vikýřů na střechu umožní efektivní realizaci a dlouhodobou funkčnost.
Konstrukční detaily vikýřů: krovy, krytina a zateplení
Konstrukční detaily vikýřů na střechu jsou zásadní pro jejich statickou pevnost, funkční využití i dlouhodobou životnost. Zaměříme se na tesařskou konstrukci z dřeva, vhodný výběr střešní krytiny a precizní zateplení, které minimalizuje vznik tepelných mostů a snižuje tepelné ztráty.
Tesařská konstrukce vikýře
Nosnou konstrukci vikýře tvoří tesařské prvky z kvalitního smrkového nebo modřínového dřeva, dimenzované podle zatížení sněhem a větrem dle ČSN 73 0540. Spoje musí být pevně provedeny pomocí vrutů a ocelových spojovacích prvků, přičemž kotvení ke střešnímu krovu je nutné zajistit minimálně třemi body. Klempířské spoje vikýřů, zejména v místech styku čelní stěny se střešní plochou, musí být vodotěsné a umožňovat dilataci dřeva. Správná montáž tesařské konstrukce zajišťuje stabilitu a eliminuje riziko deformací, které by mohly ovlivnit následné práce na zateplení a pokrytí krytinou.
Střešní krytina a její volba
Nejčastěji se pro krytí vikýřů používají keramické a betonové tašky, které musí být kompatibilní s krytinou hlavní střechy. Keramické tašky mají vyšší odolnost vůči UV záření a povětrnostním vlivům, jejich životnost dosahuje 50 a více let. Betonové tašky jsou ekonomičtější, s životností kolem 30 let, a lépe odolávají mechanickému poškození. Výběr krytiny by měl respektovat sklon střechy vikýře, který obvykle odpovídá 30-45°, a estetické požadavky rodinného domu. Při montáži je nutné dbát na přesné napojení klempířských prvků, aby se zabránilo zatékání.
Zateplení a izolace vikýře
Kvalitní zateplení vikýře je klíčové pro eliminaci tepelného mostu, který vzniká v místech styku vikýře s hlavní střechou a může způsobit zvýšené tepelné ztráty i kondenzaci vlhkosti. Izolace by měla mít minimální tloušťku 150 mm minerální vlny nebo pěnového polystyrenu a být položena bez přerušení v souvislosti s izolací hlavní střechy. Větrací mezera 40-60 mm pod krytinou odvádí vlhkost a zabraňuje tvorbě plísní. Klempířské detaily musí být koordinovány s konstrukcí a izolací vikýře tak, aby nevznikaly netěsnosti.
- Izolace musí být přesně vyříznutá a napojena na dřevěné prvky konstrukce bez mezer
- Větrání vikýře je nutné zajistit přívodem a odvodem vzduchu přes větrací otvory v klempířských prvcích
- Tepelný most vikýř se minimalizuje použitím parozábrany a správným napojením izolace na střešní konstrukci
Tip: Častou chybou je nedostatečné zateplení rohů vikýře, kde se často tvoří tepelné mosty a kondenzace. Doporučuji věnovat zvýšenou pozornost detailům kolem klempířských spojů a pečlivě kontrolovat těsnost parozábrany v těchto kritických místech.
Pro koho se konstrukční detaily vikýřů hodí: Pro majitele rodinných domů plánující zvětšení podkrovních prostor s dostatečným sklonem střechy nad 40°.
Pro koho ne: Pro střechy s nízkým sklonem pod 40°, kde je konstrukce vikýře komplikovaná a může negativně ovlivnit vzhled i funkčnost interiéru. Dodatečná montáž vikýře bez projektové přípravy často vyžaduje rozsáhlé zásahy do krovu a střešní krytiny.
Montáž a situování vikýřů na střechu
Montáž a situování vikýřů na střechu vyžaduje přesné technické znalosti a pečlivé plánování. Dodržení optimálního sklonu střechy a správné rozmístění vikýřů je klíčové pro dlouhodobou funkčnost a estetiku celé stavby. Zároveň je nutné respektovat stavební povolení a projektovou dokumentaci.
Proč není vhodné instalovat vikýře na střechy se sklonem pod 40°
Vikýř se nedoporučuje instalovat na střechy s minimálním sklonem menším než 40°, protože nízký sklon střechy způsobuje hromadění dešťové vody a sněhu kolem konstrukce. Tato situace zvyšuje riziko zatékání do tesařské konstrukce vikýře a poškození klempířských spojů vikýřů. Navíc vlhkost může způsobit kondenzaci, která negativně ovlivňuje zateplení vikýře detailně a zkracuje životnost materiálů. Tepelný most vikýř se tak může stát zdrojem tepelných ztrát a vlhkostních problémů.
Plánování umístění vikýřů na střechu
Při plánování situování vikýřů je nutné zohlednit orientaci domu a přirozené osvětlení, aby vikýře poskytly maximální světlo do interiéru. Vikýře by měly být rozmístěny rovnoměrně tak, aby nedošlo k oslabení krovu a zároveň aby konstrukční řešení a detaily vikýřů na střechu harmonizovaly s celkovou architekturou. Správná montáž vikýřů vyžaduje projektovou dokumentaci a dodržení stavebního povolení, které zajistí bezpečné a legální provedení stavby.
- Analýza sklonu střechy – ověřte, že je minimálně 40°
- Výběr vhodného typu vikýře – podle estetických a konstrukčních požadavků
- Vypracování projektové dokumentace – zahrnuje konstrukční detaily a zateplení vikýře
- Žádost o stavební povolení – nezbytná pro legální montáž vikýřů
- Montáž vikýřů – dodržujte tesařskou konstrukci vikýře a klempířské spoje vikýřů podle projektu
Tip: Častá chyba je podcenění sklonu střechy a absence projektové dokumentace, což vede k problémům s vlhkostí a nelegální stavbě. Dodržení těchto pravidel pomáhá předejít tepelným mostům a prodlužuje životnost střechy.
Speciální konstrukční detaily: klempířské spoje a těsnění vikýřů
Správné klempířské spoje vikýřů jsou klíčové pro ochranu konstrukce proti zatékání a snižování tepelných ztrát. Použití kvalitních materiálů, jako je pozinkovaný plech nebo měď, zajistí dlouhodobou odolnost spojů vůči povětrnostním vlivům. Těsnění ve spojích pak minimalizuje vznik tepelného mostu vikýř, čímž přispívá k lepší energetické bilanci střechy.
Pro konstrukční řešení a detaily vikýřů na střechu platí tyto zásady:
- Precizní montáž klempířských spojů s dostatečným přesahem a pevnou fixací
- Použití vhodného těsnicího materiálu, například butylových pásek nebo speciálních tmelů
- Kontrola správného napojení plechových krytin na tesařskou konstrukci vikýře
- Zajištění dostatečného odvětrání a odvodnění kolem spojů
Tip: Častá chyba při montáži vikýře je nedostatečné utěsnění klempířských spojů, což vede k zatékání a tvorbě vlhkosti uvnitř konstrukce.
Toto konstrukční řešení a detaily vikýřů na střechu doporučuji aplikovat zvláště u pultových vikýřů, které jsou náchylnější k zatékání. Naopak u menších vikýřů s jednoduchým tvarem může být možné použít jednodušší klempířské spoje.
Řešení tepelných mostů a izolace v rozích vikýřů
Metody izolace rohů vikýřů ke snížení tepelných mostů
Izolace rohů vikýřů využívá minerální vlnu s tepelnou vodivostí λ kolem 0,035 W/m·K, která se klade ve vrstvách o celkové tloušťce minimálně 150 mm. K tomuto zateplení se přidává vzduchotěsná folie, která brání infiltraci vzduchu a zabraňuje vzniku kondenzace uvnitř konstrukce. Parozábrana je umístěna na teplé straně izolace, aby omezila pronikání vodních par do tesařské konstrukce vikýře. Správná montáž klempířských spojů vikýřů je nezbytná k eliminaci netěsností, které by mohly způsobit tepelné úniky a následné poškození izolace vlhkostí.
Detailní řešení izolace a zateplení rohů vikýřů
Pro dokonalé zateplení rohů vikýřů se doporučuje vrstvení minerální vlny o tloušťce minimálně 15 cm, doplněné parozábranou a vzduchotěsnou folií, která minimalizuje riziko vzniku tepelných mostů a kondenzace. Rohy vikýřů jsou kritickým místem, kde se často tvoří tepelné mosty kvůli složitějším tesařským spojům a změnám geometrie konstrukce. Precizní uložení izolace do těchto rohů a její vzájemné provázání s klempířskými spoji zabraňuje únikům tepla a zvyšuje celkovou energetickou účinnost střechy. Tento systém zateplení zároveň prodlužuje životnost vikýře a snižuje riziko vzniku plísní nebo hniloby v konstrukčním dřevě.
Tip: Při montáži vikýřů věnujte zvláštní pozornost správnému napojení minerální vlny a vzduchotěsné folie v rozích, protože právě zde vznikají nejčastější tepelné mosty a netěsnosti, které mohou způsobit zvýšené tepelné ztráty a vlhkostní problémy.
Dopady vikýřů na osvětlení a akustiku podkrovních prostor
Vikýř přivádí do podkrovních prostor přibližně o 50 % méně denního osvětlení než klasické střešní okno, což ovlivňuje celkový rozptyl světla v místnosti. Díky své tesařské konstrukci vikýře a klempířským spojům dochází často k nerovnoměrnému osvětlení, které může ovlivnit komfort užívání prostoru. Z hlediska akustiky vikýř mění zvukové vlastnosti místnosti a může způsobit odrazy zvuku nevhodné kvality.
Tipy na konstrukci a detaily vikýřů na šikmou střechu
- Použijte kvalitní zateplení vikýře detailně řešené proti tepelnému mostu vikýř
- Dbáte na správnou montáž vikýřů, aby se minimalizovaly tepelné úniky a hluk
- Vyberte vhodný typ vikýře podle požadavků na světlo a akustiku
- Zvažte kombinaci vikýře se střešním oknem pro lepší denní osvětlení
Odborná rada: Pro optimální osvětlení a akustiku v podkroví doporučuji zohlednit konstrukční řešení a detaily vikýřů na střechu již ve fázi plánování.
Údržba a dlouhodobá péče o vikýře
Pravidelná údržba vikýřů je klíčová pro zachování jejich funkčnosti a prodloužení životnosti tesařské konstrukce vikýře. Kontrola těsnění a klempířských spojů vikýřů by měla probíhat minimálně jednou ročně, aby se předešlo zatékání a tvorbě tepelných mostů. Správné čištění a kontrola zateplení vikýře detailně zajistí, že konstrukční řešení a detaily vikýřů na střechu zůstanou neporušené.
- Kontrola těsnění – ověřte stav všech spojů a těsnění, vyměňte poškozené části
- Čištění povrchů – odstraňte nečistoty z klempířských spojů vikýřů i okolí střechy
- Oprava poškození – řešte drobné praskliny a poškození konstrukce ihned po zjištění
- Kontrola zateplení – ověřte správnost a neporušenost zateplení vikýře detailně
- Revize montáže vikýřů – zhodnoťte, zda nedošlo k posunutí nebo deformaci konstrukce
Tip: Nedostatečná údržba často vede k vlhkosti a plísním v interiéru, proto pravidelná péče je nezbytná.
Časté dotazy k konstrukci a detailům vikýřů na střechu
Otázka: Jaký je minimální sklon střechy pro instalaci vikýře?
Minimální doporučený sklon střechy pro vikýř je 40°. Při nižším sklonu je nutné prodloužit boční stěny vikýře a upravit konstrukci, což může ovlivnit estetiku i funkčnost.
Otázka: Jaké typy vikýřů jsou nejčastěji používané?
Nejčastější typy vikýřů zahrnují sedlový, pultový, lichoběžníkový, trojúhelníkový, volské oko a valený vikýř, přičemž každý typ má specifické konstrukční detaily a použití.
Otázka: Jak správně zateplit vikýř?
Pro zateplení vikýře se používá minerální vlna nebo PUR pěna s parozábranou, která musí mít dostatečný přesah. Detailní zvláštní pozornost se věnuje izolaci rohů, aby se minimalizoval tepelný most vikýř.
Otázka: Jaké jsou hlavní materiály pro krytinu vikýře?
Nejčastější krytiny jsou keramické a betonové tašky. Keramické tašky jsou tradiční a mají delší životnost, betonové jsou cenově dostupnější a lehčí.
Otázka: Proč je důležité správné klempířské těsnění vikýře?
Správné klempířské spoje vikýřů zabraňují zatékání vody do konstrukce a zároveň omezují vznik tepelných mostů, čímž prodlužují životnost střechy i vikýře.
Otázka: Jaké jsou hlavní chyby při stavbě vikýře?
Časté chyby jsou nesprávný sklon střechy, nedostatečné zateplení, špatné klempířské spoje a nedostatečné odvětrání konstrukce vikýře.
Otázka: Jak často je potřeba vikýř udržovat?
Údržba vikýře by měla být prováděna minimálně jednou ročně a zahrnuje kontrolu klempířských spojů, těsnění a střešní krytiny, aby se předešlo poškození.
Otázka: Je potřeba stavební povolení pro vikýř?
Většinou je nutné stavební povolení nebo alespoň ohlášení stavby vikýře, záleží na rozsahu zásahu a místních stavebních předpisech.
Otázka: Jak vikýř ovlivňuje osvětlení podkroví?
Vikýř přivádí přibližně o 50 % méně denního světla než standardní střešní okno, proto je vhodné kombinovat osvětlení s dalšími zdroji světla.
Otázka: Lze vikýře instalovat na střechy se sklonem menším než 40°?
Instalace na střechy se sklonem pod 40° není doporučena, protože vyžaduje prodloužení bočních stěn a složitější konstrukční řešení, které může negativně ovlivnit vzhled i funkci.
Otázka: Jaké jsou možnosti integrace vikýřů s fotovoltaickými panely?
Vikýře lze kombinovat s fotovoltaickými panely, avšak montáž vyžaduje konstrukční posílení a důkladné klempířské spoje, aby byla zachována těsnost střechy.
Otázka: Jaké jsou výhody pultového vikýře?
Pultový vikýř má jednoduchou konstrukci a montáž, je cenově dostupný a umožňuje dobrou integraci s hlavní střechou, vyžaduje však pečlivé zateplení a těsnění.
Otázka: Co je to volské oko a kdy se používá?
Volské oko je vikýř s výrazně zakřivenou střechou, který se používá převážně u historických staveb a vyžaduje zkušené pokrývače kvůli náročné tesařské konstrukci vikýře.
Otázka: Jak řešit akustiku podkrovních prostor s vikýřem?
Pro zlepšení akustiky je třeba použít kvalitní zateplení vikýře a doplnit zvukově izolační materiály, což snižuje odrazy zvuku a hluk v místnosti.
Otázka: Jaké jsou doporučené materiály pro tesařskou konstrukci vikýře?
Pro tesařskou konstrukci vikýře se doporučuje používat kvalitní smrkové nebo borovicové dřevo s pevnými spoji a dostatečným kotvením, aby byla konstrukce stabilní a bezpečná.
