Správné zapojení světla nebo lustru závisí na počtu vodičů, se kterými pracujete. Fázový vodič, nulový vodič a ochranný vodič je třeba přesně přiřadit, aby instalace fungovala bezpečně a spolehlivě. Pomocí lustrové svorkovnice lze propojit jednotlivé dráty tak, aby montáž proběhla bez komplikací.
📋 Shrnutí v bodech
- Bezpečnost před zapojením vyžaduje vypnutí jističe a ověření nulového stavu zkoušečkou.

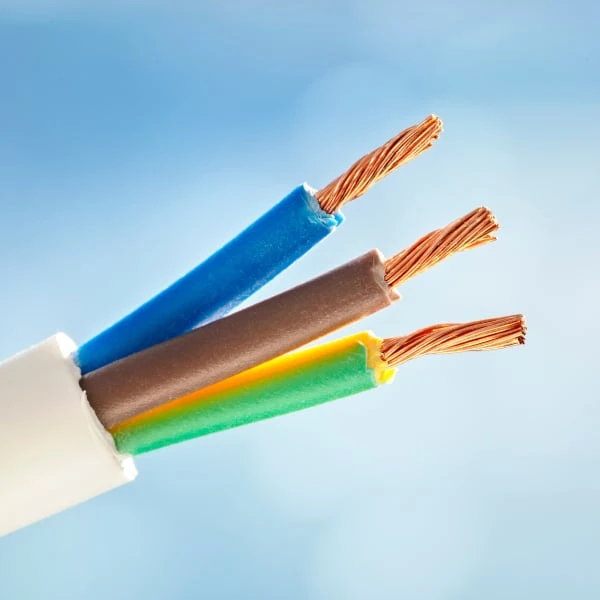

- Fázový vodič je obvykle hnědý nebo černý, nulový modrý a ochranný žlutozelený.
- Při zapojení lustru s dvěma vodiči se fáze připojuje na svorku „L“ a nulák na „N“.
- Izolační svorky a svorkovnice typu WAGO zajišťují pevné a bezpečné spoje vodičů.
- Lustry se mechanicky upevňují na hák nebo závěs, nesmí viset přímo na vodičích.
Bezpečnostní příprava před zapojením světla a lustru
Bezpečnostní příprava je nezbytným krokem před zapojením světla nebo lustru, a to bez ohledu na počet vodičů. Před zahájením prací vždy vypněte jistič napájející daný obvod a ověřte nulový stav zkoušečkou napětí. Dodržováním těchto opatření minimalizujete riziko úrazu elektrickým proudem a zajistíte správné zapojení elektroinstalace, například pokud řešíte, jak zapojit světlo s 2 dráty na vypínač v panelovém bytě.
Jak bezpečně vypnout jistič před zapojením světla
Před zapojením světla je nutné vypnout jistič, který zásobuje elektrickou energií příslušný okruh. Tento krok chrání před náhodným dotykem pod napětím a snižuje riziko úrazu elektrickým proudem. Po vypnutí jističe použijte zkoušečku napětí k ověření, že fázový vodič, nulový vodič i ochranný vodič nejsou pod napětím. Správné odizolování vodičů a použití lustrové svorkovnice nebo izolačních svorek zvyšuje bezpečnost při montáži. Upozorněte také ostatní osoby v místnosti, aby nezasahovaly do vypnutého okruhu.
Dodržování vyhlášky 194/2022 Sb. při práci s elektrickým napětím
Vyhláška 194/2022 Sb. jasně stanovuje, že práce s elektrickým napětím 230 V smí provádět pouze kvalifikovaná osoba. Tato vyhláška klade důraz na bezpečnost práce a odbornou způsobilost elektrikářů, aby nedošlo k poškození elektroinstalace nebo úrazu. Nedodržení těchto pravidel může vést k nebezpečným situacím a právním postihům. Proto je zásadní respektovat tyto normy zvláště při zapojení lustru s různým počtem drátů, kdy je nutné správně rozlišit fázový, nulový a ochranný vodič. Dodržování těchto předpisů je klíčem k bezpečnému a funkčnímu zapojení světla a lustru.
Jak zapojit světlo s dvěma vodiči – základní postup
Zapojení světla s dvěma vodiči je v domácnostech nejčastější a spočívá v připojení fázového a nulového vodiče ke správným svorkám lustrové svorkovnice. Fázový vodič (obvykle černý nebo hnědý) je nutné připojit na svorku označenou „L“. Nulový vodič (modrý) patří na svorku „N“. Ochranný vodič v tomto případě často chybí, proto je nutné dbát na správnou izolaci a bezpečnost při montáži.
Jak zapojit světlo s 2 dráty na vypínač
- Odizolování vodičů – přibližně 10 mm izolace od konců vodičů.
- Připojení fázového vodiče – spojení vodiče s označením „L“ na lustrové svorkovnici.
- Připojení nulového vodiče – zapojení vodiče do svorky „N“.
- Kontrola izolace – použití izolačních svorek pro zabezpečení kontaktů.
- Montáž lustru – pevné připevnění a zapojení na vypínač ovládající fázový vodič.
Tip: Častou chybou je zaměnit fázový a nulový vodič, což může vést k nesprávnému fungování světla nebo riziku úrazu. Pro panelákové byty platí stejný princip, ale vždy je nutné ověřit barevné značení a stav vodičů.
Jak správně připojit lustr s třemi vodiči včetně ochranného vodiče

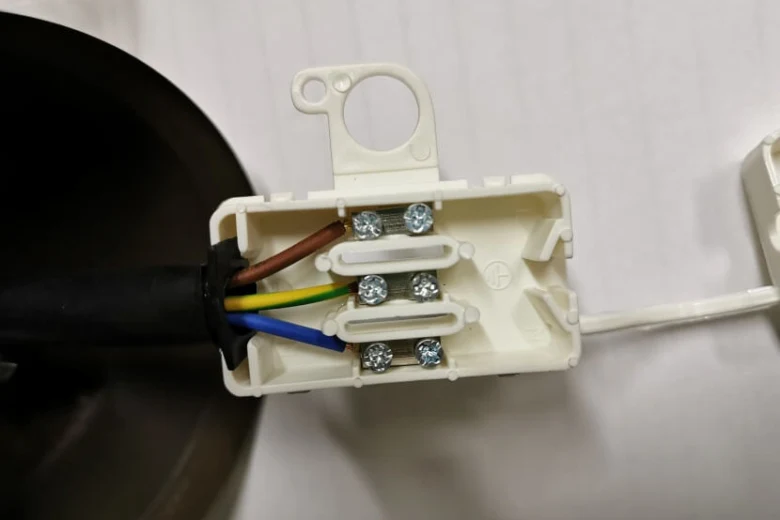

Lustr s třemi vodiči obsahuje fázový vodič (L), nulový vodič (N) a ochranný vodič (PE). Pro správné zapojení připojte fázový vodič, který má podle normy barvu hnědou nebo černou, na svorku označenou „L“ v lustrové svorkovnici. Nulový vodič, obvykle modrý, zapojte na svorku „N“. Ochranný vodič, žlutozelený, je nutné připojit přímo na kovovou kostru lustru, což zajišťuje ochranu před úrazem elektrickým proudem a splňuje bezpečnostní normy ČSN.
Pokud ve svorkovnici nebo na kovové konstrukci lustru není k dispozici svorka pro ochranný vodič, je nezbytné jej zaizolovat izolační svorkou typu WAGO nebo izolační páskou. Tím se zabrání nechtěnému zkratu a kontaktu s jinými vodiči, což by mohlo vést k poruše nebo bezpečnostnímu riziku.

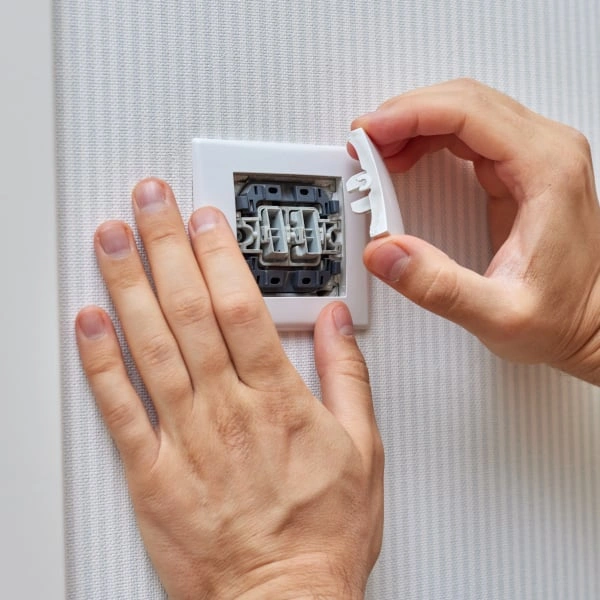

Připojení lustru se třemi vodiči k vypínači probíhá tak, že vypínač přerušuje pouze fázový vodič. Fáze vede z rozvodu přes vypínač do svorky „L“ lustru. Nulový a ochranný vodič jsou vedeny přímo bez přerušení. Tento způsob zapojení odpovídá platným normám a zajišťuje správnou funkci i bezpečnost.
- Připojte fázový vodič (hnědý/černý) na svorku „L“ lustrové svorkovnice
- Připojte nulový vodič (modrý) na svorku „N“
- Připojte ochranný vodič (žlutozelený) na kovovou kostru lustru nebo jej zaizolujte
- Přerušte fázový vodič na vypínači, nulový a ochranný vodič vedou přímo
Tip: Častá chyba je záměna fázového a nulového vodiče, která může způsobit nefunkčnost světla nebo zvýšit riziko úrazu elektrickým proudem. Proto vždy ověřte vodiče zkoušečkou napětí před zapojením.
Odborná rada: Zapojení lustru s třemi vodiči je vhodné pro instalace, kde je k dispozici ochranný vodič a je možné jej připojit ke konstrukci svítidla. U starších instalací bez ochranného vodiče je nutné ochranný vodič zaizolovat a zvážit revizi elektroinstalace odborníkem.
Dodržení těchto postupů zajistí bezpečný a spolehlivý provoz lustru v rámci platných českých norem a předpisů.
Jak postupovat při zapojení lustru a světla s více než třemi vodiči
Svítidla s více než třemi vodiči, například s 4 nebo 5 dráty, vyžadují pečlivé propojení vodičů stejné barvy ve lustrové svorkovnici. Fázové, nulové i ochranné vodiče stejné barvy se vždy spojí dohromady pomocí izolačních svorek, aby bylo zajištěno správné a bezpečné zapojení světla. Nepoužívané vodiče je nezbytné důkladně zaizolovat izolační páskou, aby nedošlo ke zkratu nebo jinému nebezpečí.
Postup zapojení světla a lustru s 3 vodiči
Při zapojení lustru s třemi dráty je klíčové rozlišit fázový vodič (obvykle hnědý nebo černý), nulový vodič (modrý) a ochranný vodič (žlutozelený). Tyto vodiče se připojí do odpovídajících svorek v lustrové svorkovnici, přičemž vodiče stejného druhu se spojí dohromady.
Doporučení pro zapojení svítidel s více vodiči:
- Použijte vhodné izolační svorky pro pevné a bezpečné spojení vodičů stejné barvy
- Nepoužívané vodiče zaizolujte vždy izolační páskou, nechte je na svorkovnici volně nezapojené
- Přesně dodržujte schéma zapojení světla s různým počtem drátů, aby nedošlo k omylům
- Zkontrolujte pevnost a izolaci všech spojů před připojením do sítě
| Počet vodičů | Typ vodičů | Postup spojení |
|---|---|---|
| 4 | fázový, nulový, 2 ochranné | Spojte vodiče stejné barvy, izolační páska na nepoužité |
| 5 | fázový, nulový, 3 ochranné | Vodiče stejné barvy spojte ve svorkovnici, izolujte zbytek |
Tip: Pro správné zapojení lustru s třemi dráty je nezbytné důkladně rozlišit všechny vodiče a použít lustrovou svorkovnici vhodných rozměrů, která umožní pevné uchycení všech spojů bez rizika uvolnění.
Jak vybrat a používat vhodné spojovací techniky vodičů (WAGO, svorkovnice)
Při zapojení světla a lustru s různým počtem drátů je klíčové zvolit správné spojovací techniky vodičů, které zajistí bezpečné a spolehlivé elektrické spoje. Izolační svorky, svorkovnice WAGO i tradiční šroubové svorky mají své výhody a specifické použití.
Izolační svorky
Izolační svorky poskytují bezpečné spoje a jsou cenově dostupné. Hodí se především pro menší instalace s nízkým proudem, kde není potřeba často měnit zapojení. Jejich použití usnadňuje rychlé spojení fázového vodiče, nulového vodiče a ochranného vodiče bez nutnosti šroubování.
Svorkovnice typu WAGO
Svorkovnice WAGO umožňují rychlé a pevné spojení vodičů, přičemž vyžadují odizolování vodičů přibližně na 10 mm. Jsou ideální pro zapojení lustru s třemi dráty, protože umožňují snadné rozpojování a opětovné připojení bez poškození vodičů.

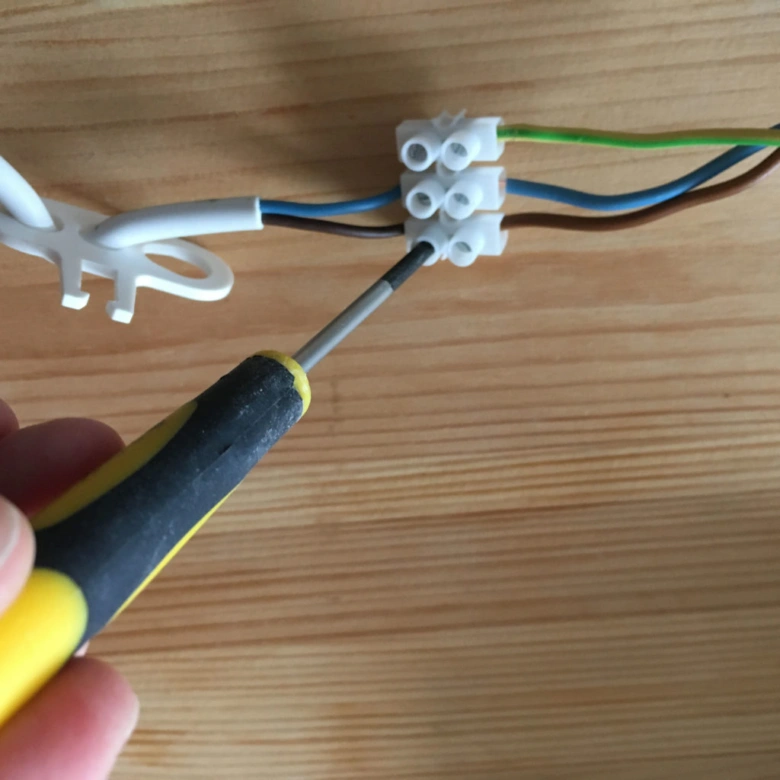

Šroubové svorky
Tradiční lustrová svorkovnice vyžaduje odizolování vodičů na délku asi 8 mm a pevné utažení šroubů pro bezpečný kontakt. Tento způsob je vhodný pro pevné a trvalé spoje, ale vyžaduje pečlivou montáž, aby nedošlo ke špatnému kontaktu nebo korozi vodičů, zejména u hliníkových vodičů, které vyžadují speciální svorky.
- Pro hliníkové vodiče je nutné použít speciální svorky, které minimalizují riziko koroze vodičů a zajišťují bezpečné zapojení.
- Při zapojení lustru s třemi dráty doporučuji použít svorkovnice WAGO, protože usnadňují správné rozlišení fázového, nulového a ochranného vodiče.
Tip: Při montáži lustru s různým počtem drátů vždy dodržujte správné odizolování a pevné utažení svorek, aby nedošlo ke zkratu nebo přehřívání.
Jak odizolovat vodiče správnou délkou pro různé typy svorek
Při zapojení světla nebo lustru s různým počtem drátů je přesné odizolování vodičů zásadní pro správné a bezpečné připojení k lustrové svorkovnici. Pro svorky WAGO je doporučená délka odizolování měděného vodiče přibližně 10 mm, což umožňuje pevné uchycení bez poškození vodiče. U šroubových svorek stačí odizolovat asi 8 mm, aby se vodič správně obtočil kolem šroubu a zajistila se dobrá elektrická spojitost.

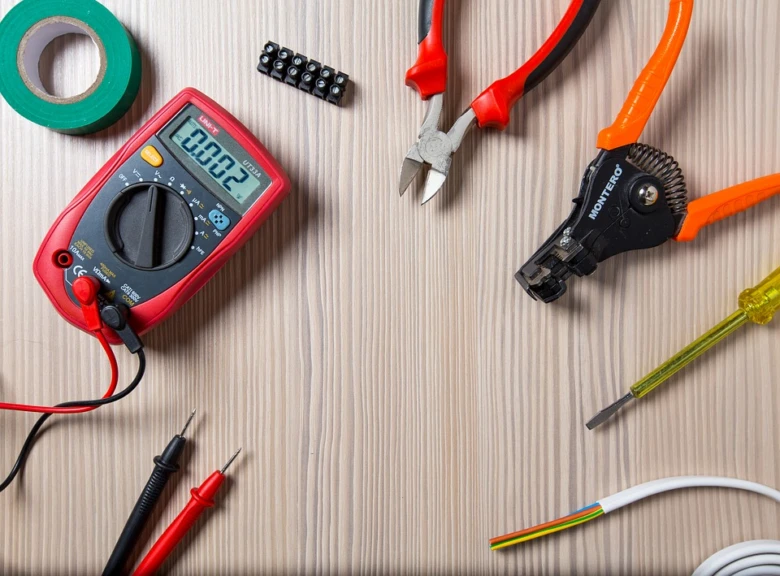

Odizolování provádějte pomocí kombinovaných kleští s nastavitelnou délkou, které umožní stáhnout izolaci rovnoměrně a bez narušení měděného jádra. Při práci dbejte na to, aby nedošlo k přetahování nebo poškození vodiče, protože to může ovlivnit bezpečnost zapojení, například u fázového vodiče, nulového vodiče nebo ochranného vodiče.
- Výběr nástroje – použijte vhodné kombinované kleště s možností nastavení délky odizolování
- Nastavení délky – podle typu svorky nastavte 10 mm pro WAGO nebo 8 mm pro šroubové svorky
- Odizolování – stáhněte izolaci opatrně, aby se nepoškodil měděný vodič
- Kontrola – ověřte, že měděné jádro je bez trhlin a správně připravené pro zasunutí do lustrové svorkovnice
Jak zapojit světlo pokud má lustr tři vodiče
Správné odizolování je prvním krokem k tomu, abyste mohli bezpečně zapojit světlo i v případě tří vodičů, kdy je nutné správně rozlišit fázový vodič, nulový vodič a ochranný vodič. Bez tohoto rozlišení není možné lustr správně spojit s vypínačem a rozvody.
Jak mechanicky namontovat lustr a světlo bezpečně na strop
Mechanická montáž lustru a světla na strop vyžaduje pevné a bezpečné uchycení, které zajistí stabilitu a ochranu vodičů před poškozením. Lustr vždy upevněte na stropní hák nebo závěs s nosností odpovídající hmotnosti svítidla, nikdy nesmí viset pouze na vodičích, protože to může vést k jejich přetržení a nebezpečnému zkratu. Horní miska lustru se připevní minimálně dvěma šrouby ke stropní konzoli, která musí být pevně ukotvena do stropní konstrukce.
Kabely je nutné pečlivě vést a skrýt pod miskou lustru tak, aby nedošlo k jejich mechanickému poškození ani k přímému kontaktu s kovovými částmi svítidla. Tento postup zároveň zlepšuje estetický vzhled instalace a zabraňuje uvolnění vodičů. U nástěnných svítidel platí obdobná pravidla – svítidlo se upevňuje pomocí šroubů do stěny, vodiče se spojují v izolační svorkovnici s dostatečnou rezervou délky pro bezpečné připojení.

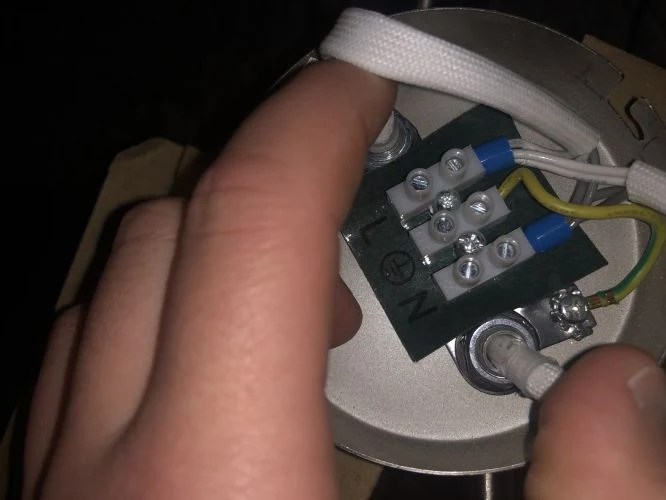

Pro připojení vodičů používejte lustrovou svorkovnici s izolačními svorkami (například typ WAGO), které zajistí pevné a bezpečné spojení fázového (hnědý/černý), nulového (modrý) a ochranného (žlutozelený) vodiče. U třídrátových instalací je klíčové správně identifikovat jednotlivé vodiče podle barevného značení a připojit je na odpovídající svorky. Ochranný vodič připojte na kovovou konstrukci lustru, pokud je k dispozici svorka, jinak jej zaizolujte izolační páskou.
- Upevněte lustr na stropní hák nebo závěs s nosností odpovídající hmotnosti svítidla
- Připevněte horní misku lustru ke stropní konzoli minimálně dvěma šrouby
- Skryjte a pevně upevněte kabely pod miskou lustru, aby nedošlo k jejich poškození
- Použijte lustrovou svorkovnici s izolačními svorkami pro bezpečné spojení vodičů podle barevného značení
Častá chyba: Připevnění lustru pouze na vodiče bez mechanického uchycení vede k riziku přetržení vodičů a následnému zkratu nebo požáru.
Pro koho se to hodí: Tento způsob montáže je vhodný pro běžné bytové instalace s pevnými stropy a standardními lustrovými svítidly. Pro koho NE: Nevhodné je pro instalace do sádrokartonu bez dodatečného upevnění nebo pro velmi těžká svítidla, kde je nutné použít speciální kotvící prvky.
Jak řešit typické chyby a co dělat, když světlo nefunguje po zapojení
Při zapojení světla a lustru s různým počtem drátů se často vyskytují problémy kvůli nesprávnému připojení vodičů nebo nedostatečné pevnosti spojů. Správné rozpoznání vodičů podle barevného značení a pevné utažení svorek zajistí bezpečný a spolehlivý provoz svítidla.
Nejčastější chyby při zapojení lustru
Mezi nejčastější chyby patří záměna fázového vodiče (hnědý nebo černý) s nulovým vodičem (modrý), což vede k nefunkčnosti světla nebo riziku elektrického zkratu. Častým problémem je také nedostatečné utažení vodičů ve svorkovnici WAGO nebo v lustrové svorkovnici „čokoláda“, což způsobuje přerušovaný kontakt a blikání světla. Opomenutí připojení ochranného vodiče (žlutozelený) nebo jeho nesprávné zaizolování může zvýšit riziko úrazu elektrickým proudem. U starších instalací bez ochranného vodiče je nutné tento vodič řádně zaizolovat a nechat volný mimo svorkovnici.
Postup kontroly a řešení nefunkčnosti
Pro správnou kontrolu zapojení světla doporučuji:
- ověřit správné připojení fázového vodiče na svorku „L“, nulového vodiče na „N“ a přítomnost nebo zaizolování ochranného vodiče
- zkontrolovat pevnost utažení vodičů ve svorkách typu WAGO, izolačních svorkách nebo lustrové svorkovnici, utažení by mělo být pevné, ale vodič nesmí být poškozen
- použít zkoušečku napětí k ověření přítomnosti napětí na fázovém vodiči před i za vypínačem a potvrdit nulový stav na nulovém vodiči
- zajistit, aby jistič byl vypnutý a zajištěný proti náhodnému zapnutí během práce
- v případě pochybností nebo složitějších instalací kontaktovat kvalifikovaného elektrikáře s platnou vyhláškou č. 194/2022 Sb.
Tip: Při zapojování lustru s třemi vodiči je nezbytné přesně rozlišit fázový vodič od nulového a ochranného vodiče podle barevného značení a správně je připojit, aby se předešlo nefunkčnosti nebo bezpečnostním rizikům.
Na co si dát pozor: Nesprávné spojení vodičů může způsobit nejen nefunkčnost světla, ale i nebezpečný elektrický zkrat. Pevnost spojů je klíčová – volné nebo špatně utažené vodiče často vedou k přerušovanému svícení nebo jiskření.
Pro koho se to hodí: Tento postup je vhodný pro jednoduché domácí instalace s běžným počtem vodičů (2-3), kde jsou vodiče správně barevně označeny a instalace odpovídá normám.
Pro koho NE: U starších nebo neznámých elektroinstalací bez jasného značení vodičů, případně při více než třech vodičích ve stropě, doporučuji vyhledat odborníka kvůli bezpečnosti a správnému určení vodičů.
Časté dotazy (FAQ) k zapojení světla a lustru s různým počtem drátů
Otázka: Jak zapojit lustr s třemi dráty?
Fázový vodič (hnědý nebo černý) připojte na svorku L lustrové svorkovnice, nulový vodič (modrý) na svorku N a ochranný vodič (žlutozelený) na kovovou kostru lustru nebo jej zaizolujte, pokud není svorka k dispozici.
Otázka: Jak zapojit lustr s 2 dráty?
Fázi připojte na svorku L a nulák na svorku N lustru. Ochranný vodič se nevyužívá, proto jej zaizolujte izolačními svorkami.
Otázka: Co se stane, když špatně zapojím lustr?
Nesprávné zapojení může způsobit nefunkčnost světla, zkrat nebo nebezpečí úrazu elektrickým proudem, proto vždy dodržujte správné zapojení vodičů.
Otázka: Jak správně zapojit lustr?
Dodržujte barevné značení vodičů, používejte pevné spoje ve lustrové svorkovnici a před zapojením vypněte jistič pro bezpečnost.
Otázka: Jak zapojit světlo bez nuláku?
V takovém případě určete fázi zkoušečkou, ochranný vodič zaizolujte a zapojení konzultujte s elektrikářem kvůli bezpečnosti.
Otázka: Jak poznat fázi, nulák a zem u lustru?
Fázový vodič je obvykle hnědý nebo černý, nulový modrý a ochranný vodič žlutozelený. U starších instalací používejte zkoušečku napětí.
Otázka: Jak zapojit světlo s 2 dráty na vypínač?
Fázi připojte přes vypínač na svorku L světla, nulák přímo na svorku N, vždy před prací vypněte jistič.
Otázka: Jak připojit lustr se třemi vodiči k vypínači?
Fázi připojte na L, nulák na N a ochranný vodič na kostru lustru. Vypínač přerušuje fázi na vstupu svítidla.
Otázka: Jak zapojit světlo v paneláku s různým počtem vodičů?
V panelových bytech bývají dva nebo tři vodiče, zapojení vždy odpovídá schématu s připojením fázového a nulového vodiče, ochranný vodič zaizolujte nebo připojte.
Otázka: Jaké jsou chyby při špatném zapojení lustru?
Častou chybou je záměna vodičů, volné spoje a opomenutí ochranného vodiče, což snižuje bezpečnost a spolehlivost osvětlení.
Otázka: Jak zapojit světlo a vypínač společně správně?
Fázový vodič vede přes vypínač na svorku L světla, nulák je připojen přímo na svorku N. Vypněte jistič před zapojením.
Otázka: Co znamenají jednotlivé dráty u lustru?
Hnědý nebo černý vodič je fáze, modrý nulák a žlutozelený slouží jako ochranný vodič k uzemnění.
Otázka: Jak zapojit světlo pokud má lustr tři vodiče?
Připojte fázový vodič na L, nulový na N a ochranný vodič na kovovou kostru nebo svorku lustrové svorkovnice.
Otázka: Návod na připojení lustru bez nulového vodiče?
Přesně určete fázi zkoušečkou, ochranný vodič zaizolujte a zapojení raději svěřte odborníkovi kvůli bezpečnosti.
Otázka: Jaké jsou rozdíly v zapojení lustru s 2 a 3 dráty?
Lustr se dvěma vodiči obsahuje fázový a nulový vodič, u tří vodičů je navíc ochranný vodič, který se připojuje na kovovou kostru pro zvýšení bezpečnosti.
