Zapojení elektrické zásuvky vyžaduje přesnost a dodržení bezpečnostních zásad, aby nedošlo k úrazu ani poškození zařízení. Správné rozpoznání barev vodičů a použití vhodných spojovacích prvků, například WAGO svorek, je klíčové pro spolehlivý a bezpečný provoz zásuvky. Podívejme se na postup, který zajistí kvalitní a bezpečnou instalaci.
📌 To nejdůležitější
- Standardní napětí elektrické zásuvky v domácnosti je 230 V.
- Délka odizolovaných vodičů by měla být 10-14 mm, ochranný vodič o 2-3 cm delší než ostatní.
- Barvy vodičů jsou zpravidla hnědá/černá (fáze), modrá (nulák) a žlutozelená (zem).
- Před zapojením je nutné vypnout jistič a ověřit nepřítomnost napětí spolehlivou zkoušečkou.
- Záruka na zásuvky bývá 3 až 5 let, elektroinstalaci vždy provádí kvalifikovaný elektrikář.
Jak se připravit na správné zapojení elektrické zásuvky
Před zapojením elektrické zásuvky vždy vypněte hlavní jistič a ověřte nepřítomnost napětí pomocí spolehlivé zkoušečky napětí. Pro správné a bezpečné zapojení zásuvky je nezbytné mít kvalitní nářadí a materiál, jako jsou křížový šroubovák, odizolovač pro přesné odstranění izolace vodičů a WAGO svorky, které zaručují pevné a bezpečné spojení vodičů. Bezpečnost zásuvky začíná přípravou a dodržováním jednoduchých pravidel před samotným zapojením.
- Vypnutí jističe zamezí riziku úrazu elektrickým proudem
- Použití zkoušečky napětí potvrzuje, že v obvodu není žádné nebezpečné napětí
- Křížový šroubovák usnadňuje montáž a demontáž zásuvky bez poškození
- Odizolovač zajišťuje správnou délku odizolování vodičů, aby nedocházelo ke zkratům
- WAGO svorky (typ 2273-202 nebo 221-412) slouží k rychlému a bezpečnému připojení vodičů v instalační krabici zásuvky
Tipy na bezpečné zapojení elektrické zásuvky
Vždy nejprve odpojte elektrickou energii na hlavním jističe a použijte vhodné nářadí určené pro elektroinstalace. Dbáte-li na správné odizolování vodičů a pevné spojení pomocí WAGO svorek, minimalizujete riziko špatného kontaktu či přehřívání. Pečlivě respektujte barvy vodičů zásuvky – fáze, nulák a zem – podle platných norem a schématu zapojení.
Tip: Použijte vždy certifikované zkoušečky napětí a kvalitní WAGO svorky, které zajistí dlouhodobou bezpečnost a spolehlivost vašeho elektrického zapojení.
Postup zapojení elektrické zásuvky 230 V krok za krokem
Správné zapojení elektrické zásuvky vyžaduje precizní dodržení postupu podle schématu a bezpečnostních zásad. V následujících krocích najdete návod na zapojení elektrické zásuvky krok za krokem, který zahrnuje odizolování vodičů, připojení podle barev a montáž do instalační krabice.
Jak správně odizolovat vodiče
Odizolování vodičů by mělo mít délku 10 až 14 mm, aby bylo zajištěno pevné a bezpečné spojení ve svorkách zásuvky. Ochranný vodič je třeba odizolovat o 2 až 3 cm delší než fázový a nulový vodič, což umožňuje snadnější připojení na zemnící kolík (PE). Přesné odizolování zabraňuje špatnému kontaktu a případným zkratům.

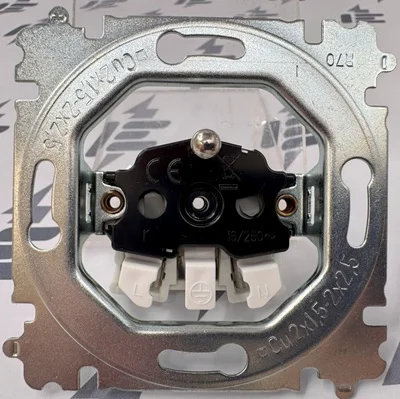

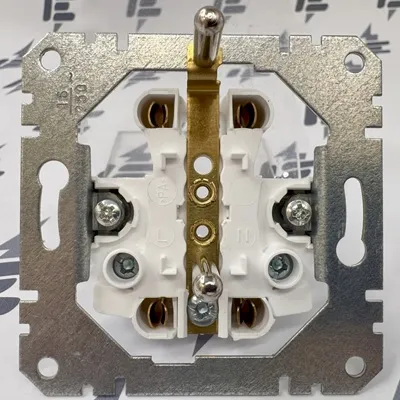

Připojení vodičů podle barev a označení svorek
Fázový vodič, který bývá hnědý nebo černý, připojte na svorku označenou L. Nulový vodič modré barvy se zapojuje na svorku N. Ochranný vodič žlutozelené barvy připojte na zemnící kolík PE zásuvky. Použijte kvalitní WAGO svorky pro bezpečné a pevné spojení vodičů. Správné barevné zapojení a pevné utažení svorek zajistí bezpečnost zásuvky a její správnou funkci.
Montáž zásuvky do instalační krabice
Po připojení vodičů zasuňte zásuvku do instalační krabice typu KP 68 nebo KPR 68. Upevněte ji šrouby pevně, aby se nevyskytovaly pohyby, které by mohly poškodit zapojení. Nakonec nasaďte krycí rámeček zatlačením, dokud nezaskočí na místo. Správná montáž zabraňuje uvolnění vodičů a zvyšuje bezpečnost celého zapojení.
- Odizolování vodičů – délka 10-14 mm, ochranný vodič delší o 2-3 cm
- Připojení fázového vodiče na svorku L
- Připojení nulového vodiče na svorku N
- Připojení ochranného vodiče na kolík PE
- Pevné utažení svorek
- Montáž zásuvky do instalační krabice pomocí šroubů
- Nasazení a zajištění krycího rámečku
Tip: Pevné utažení svorek je klíčové pro bezpečnost zásuvky; uvolněné spoje způsobují přehřívání a mohou vést k požáru.
Otázka: Jaké jsou správné barvy vodičů pro elektrickou zásuvku?
Fázový vodič má barvu hnědou nebo černou, nulový je modrý a ochranný žlutozelený. Ve starších instalacích se značení může lišit, proto je třeba vodiče vždy ověřit.
Otázka: Jak dlouhé mají být odizolované konce vodičů při zapojení zásuvky?
Délka odizolovaných vodičů by měla být 10 až 14 mm, ochranný vodič by měl být o 2 až 3 cm delší než ostatní vodiče.
Otázka: Jaké nářadí je potřeba pro správné zapojení elektrické zásuvky?
Potřebujete křížový šroubovák, spolehlivou zkoušečku napětí, odizolovač a bezšroubové WAGO svorky, například typ 2273-202 nebo 221-412.
Otázka: Jaká je minimální vzdálenost zásuvky od zdroje vody v koupelně?
Zásuvka musí být vzdálena minimálně 20 cm od okraje umyvadla nebo dřezu, aby byla dodržena bezpečnostní norma.
Otázka: Jak správně testovat funkčnost zásuvky po zapojení?
Po montáži se provádí měření ochrany, spojitosti a polarity zásuvky pomocí spolehlivé zkoušečky napětí, aby byla zajištěna bezpečnost.
Otázka: Je možné zapojit zásuvku bez nulového vodiče?
Zásuvky bez nulového vodiče nejsou standardní a mohou být nebezpečné; vždy se doporučuje připojit fázi, nulák i ochranný vodič.
Otázka: Jak se liší zapojení zásuvky s více zásuvnými místy za sebou?
Při zapojení více zásuvek za sebou je třeba zajistit správné propojení vodičů podle schématu a pevné utahování svorek, aby nedocházelo k poruchám.
Otázka: Jaký průřez vodiče zvolit pro běžnou domácí zásuvku?
Pro běžné zásuvky se doporučuje průřez vodiče 2,5 mm², který odpovídá standardní zátěži domácích spotřebičů.
Otázka: Jaké jsou nejčastější chyby při zapojení elektrické zásuvky?
Mezi časté chyby patří špatné utažení svorek, nesprávné barevné zapojení a nedodržení bezpečnostních opatření jako vypnutí jističe.
Otázka: Jaká je záruka na elektrické zásuvky?
Záruka na elektrické zásuvky obvykle činí 3 až 5 let, závisí však na výrobci a typu produktu.
Otázka: Jaké je správné schéma zapojení elektrické zásuvky?
Správné schéma zahrnuje připojení fáze na svorku označenou L, nulového vodiče na svorku N a ochranného vodiče na zemnící svorku se symbolem ⏚.
Otázka: Jak zapojit zásuvky za sebou v řadě?
Při zapojení zásuvek za sebou se fáze, nulák a zem vedou průběžně od jedné zásuvky k další, přičemž všechny vodiče musí být správně připojeny k odpovídajícím svorkám každé zásuvky.
Barvy vodičů a jejich správné funkce při zapojení zásuvky
Barvy vodičů v elektrické zásuvce představují základní bezpečnostní prvek pro správné zapojení a minimalizaci rizika úrazu elektrickým proudem. V nových instalacích platí přesné barevné standardy, které jednoznačně určují funkci každého vodiče a usnadňují správné připojení podle platných norem. U starších elektroinstalací je však nutné vodiče vždy před zapojením ověřit, protože barevné značení může být nejednotné nebo chybné. Správné připojení fázového, nulového a ochranného vodiče je klíčové pro bezpečnost a bezchybný provoz zásuvky.
Jaké jsou standardní barvy vodičů a jejich význam?
- Hnědá nebo černá barva označuje fázový vodič (L), který přivádí střídavý proud 230 V do zásuvky.
- Modrá barva patří nulovému vodiči (N), který uzavírá elektrický obvod a vrací proud zpět do rozvodné sítě.
- Žlutozelená barva je vyhrazena ochrannému vodiči (PE), který odvádí případný poruchový proud do země a zajišťuje ochranu před úrazem elektrickým proudem.
Délka odizolovaných konců vodičů by měla být 10 až 14 mm, přičemž ochranný vodič se odizolovává o 20 až 30 mm delší, aby byl připojen jako poslední a při vytržení kabelu zůstal stále funkční. Fázový vodič se připojuje na svorku označenou L (obvykle vlevo), nulový vodič na svorku N (vpravo) a ochranný vodič na ochranný kolík zásuvky. Použití správných barev výrazně usnadňuje práci s WAGO svorkami a správné odizolování vodičů v instalační krabici zásuvky.
Jak ověřit správnost barev ve starších instalacích?
Starší elektroinstalace často neodpovídají současným barevným normám, proto nelze spoléhat pouze na vizuální kontrolu. Vodiče je nutné vždy ověřit pomocí spolehlivé zkoušečky napětí nebo multimetru před zapojením zásuvky. Tento krok je nezbytný k zajištění, že fázový vodič skutečně přivádí napětí, nulový vodič je správně uzemněn a ochranný vodič je funkční. Zapojení zásuvky bez nulového vodiče není podle platných předpisů možné, protože nulový vodič je nezbytný pro uzavření elektrického obvodu.
Častá chyba: Připojení vodičů podle barev bez ověření ve starších instalacích může vést k nebezpečným situacím, například k přepólování zásuvky nebo chybějící ochraně proti úrazu.
Pro koho se to hodí: Správné barevné značení a ověření vodičů je zásadní pro všechny nové instalace a rekonstrukce elektroinstalace.
Pro koho NE: Pro laiky bez elektrotechnické kvalifikace není bezpečné provádět zapojení bez odborného dohledu a ověření vodičů.
Více informací o bezpečném zapojení elektrické zásuvky najdete v odborných zdrojích, například na webu dTest.
Typy svorek a výběr správného průřezu vodiče
Při zapojení elektrické zásuvky je zásadní správný výběr svorek a průřezu vodičů podle zátěže spotřebiče. Šroubové svorky jsou vhodné pro hliníkové vodiče díky pevnějšímu kontaktu, zatímco bezšroubové WAGO svorky se osvědčily zejména pro měděné vodiče a umožňují rychlé a bezpečné zapojení bez opakovaného dotahování. Pro běžné zásuvky se doporučuje vodič s průřezem 2,5 mm², který zvládne zátěž až do 16 A.
Při instalaci je nezbytné dbát na správné odizolování vodičů a bezpečnost zásuvky v instalační krabici. Častou chybou bývá použití nevhodného průřezu nebo nesprávné barvy vodičů zásuvky, což může vést k přehřívání či selhání obvodu.
| Typ svorky | Doporučený vodič | Vhodné pro |
|---|---|---|
| Šroubové svorky | 1,5-4 mm² | Hliníkové vodiče |
| Bezšroubové svorky | 0,5-2,5 mm² | Měděné vodiče |
| WAGO svorky 2273-203 | 0,5-4 mm² | Různé typy měděných vodičů |
- Vyvarovat se chybám při zapojení zásuvky znamená nepřetěžovat vodič menším průřezem, než vyžaduje spotřebič.
- Rozdíl mezi zapojením zásuvky 2 vodiče a 3 vodiče spočívá v přítomnosti zemnicího vodiče, který zvyšuje bezpečnost instalace.
- Jaké je správné schéma zapojení zásuvky vždy ověřte podle platných norem a barev vodičů zásuvky.
Speciální pravidla pro zapojení zásuvek v koupelnách a vlhkých prostorách
Při zapojení elektrické zásuvky v koupelně je nezbytné dodržet minimální vzdálenost 20 cm od okraje umyvadla, dřezu nebo jiného zdroje vody. Toto pravidlo chrání před rizikem úrazu elektrickým proudem v důsledku vlhkosti. Bezpečnost zásuvky v těchto prostorách musí odpovídat platným normám, které vyžadují použití vhodných instalací, například instalační krabice zásuvky s krytím IP44 nebo vyšším.
Instalaci zásuvek v koupelnách by měl vždy provádět kvalifikovaný elektrikář, který zajistí správné odizolování vodičů a správné zapojení podle schématu, včetně správného připojení barvy vodičů zásuvky a použití WAGO svorek pro bezpečné a spolehlivé spojení.
- Zásuvka musí být vzdálena minimálně 20 cm od vodních zdrojů
- Instalace vyžaduje odborné znalosti, odborná instalace je povinná
- Používejte instalační krabice s odpovídajícím krytím pro vlhké prostory
- Dbáte na správné odizolování vodičů a bezpečné zapojení dle platných norem
Tip: Při zapojení zásuvky v koupelně vždy dbejte na správné schéma zapojení zásuvky a používejte nářadí určené pro elektroinstalace, aby byla instalace bezpečná a trvanlivá.
Časté chyby, údržba a kontrola funkčnosti zapojené zásuvky
Při zapojení elektrické zásuvky patří mezi nejčastější chyby nedostatečné utažení svorek, nesprávné barevné zapojení vodičů a nevypnutí jističe před prací. Nedostatečně utažené svorky vedou k přehřívání kontaktů, které může způsobit oxidaci, jiskření a v krajních případech požár. Nesprávné barevné zapojení, například záměna fáze (hnědá/černá) s nulákem (modrá), ohrožuje bezpečnost uživatele a může poškodit připojené spotřebiče. Odizolování vodičů delší než 14 mm zvyšuje riziko zkratu, zatímco kratší odizolování zhoršuje kontakt.
Jak správně testovat zapojenou zásuvku
Po montáži je nezbytné provést měření ochranných funkcí, spojitosti vodičů a polarity pomocí certifikované digitální zkoušečky napětí s přesností ±1 %. Tento test ověřuje správné připojení fázového vodiče (L), nulového vodiče (N) a ochranného vodiče (PE). Pouze tak lze vyloučit zpětné napětí, chybné připojení nebo přerušený vodič. Vizuální kontrola nestačí, protože některé závady se projeví až při zatížení obvodu.
Doporučení pro údržbu a bezpečné používání zásuvek
Pravidelně kontrolujte pevnost utažení vodičů ve svorkách WAGO nebo šroubových svorkách, ideálně každých 12 měsíců. Zkontrolujte délku a stav odizolování vodičů v instalační krabici, kde by měla být 10-14 mm, ochranný vodič o 20-30 mm delší než fáze a nulák. Nepoužívejte zásuvky s viditelnými známkami přehřátí (hnědnutí, deformace krytu), jiskřením nebo uvolněnými svorkami. Údržba zahrnuje také pravidelné funkční testování zkoušečkou napětí a kontrolu správného chodu jističů.
- Vždy dodržujte barevné označení vodičů: hnědá nebo černá pro fázi (L), modrá pro nulák (N), žlutozelená pro ochranný vodič (PE).
- Před jakoukoli manipulací vypněte hlavní jistič a ověřte nepřítomnost napětí digitální zkoušečkou.
- Používejte certifikované WAGO svorky (např. WAGO 221-412) pro rychlé a bezpečné připojení vodičů, zejména v nových instalacích.
Tip: Častou chybou je povolení svorek, které způsobuje lokální přehřívání kontaktů a může vést k požáru. Proto doporučuji všechny spoje utáhnout momentovým šroubovákem s hodnotou 0,5-0,6 Nm a pravidelně kontrolovat jejich stav.
Pro koho se zapojení zásuvky hodí: Pro osoby s elektrotechnickou kvalifikací a zkušenostmi, které znají platné normy a bezpečnostní předpisy.
Pro koho se zapojení zásuvky NEhodí: Pro laiky bez elektrotechnického vzdělání, kteří by mohli ohrozit sebe i ostatní nesprávnou manipulací. V takovém případě vždy doporučuji svěřit práci kvalifikovanému elektrikáři.
