Potenciometr patří mezi základní součástky elektroniky, které umožňují plynulou regulaci napětí a proudu. Správné zapojení potenciometru, reostatu nebo digitálního potenciometru je klíčové pro dosažení požadovaného efektu, například v děliči napětí či regulátoru hlasitosti. Pochopení jejich funkcí a možností využití usnadní návrh i úpravu elektronických obvodů.
Klíčové závěry
- Potenciometr je tříkolíková pasivní součástka fungující jako proměnný rezistor a dělič napětí.
- Rozsah otáčení rotačních potenciometrů je typicky 270° až 300° (3/4 otáčky).
- Běžná hodnota odporu potenciometrů se pohybuje od 1 kΩ do 1 MΩ s tolerancí ±5 % až ±20 %.
- Digitální potenciometry mají rozlišení od 32 do 1024 kroků a velikost SOT-23 pouzdra cca 1,5×1,5 mm.
- Potenciometr lze zapojit jako reostat pro řízení proudu, využívá se výkon od 0,1 W do 2 W a více.
Jak správně zapojit potenciometr do elektrického obvodu

Potenciometr se do obvodu zapojuje nejčastěji jako dělič napětí, kdy má tři kolíky – dva krajní jsou připojeny na napájecí napětí (VCC) a zem (GND), třetí střední kolík slouží jako výstupní stěrací kontakt. Otáčením potenciometru se mění jeho vnitřní odpor, a tím i výstupní napětí odebírané ze stěrače. Alternativně lze potenciometr použít jako reostat – v tomto zapojení se využívají pouze dva kolíky, jeden krajní a střední, čímž se reguluje odpor v sérii s danou součástkou.
Správné zapojení potenciometru závisí na jeho funkci v konkrétním obvodu. Například při regulaci jasu LED diody se potenciometr zapojí jako dělič napětí, kdy výstupní napětí ze stěrače ovlivňuje proud procházející LED. Otáčení potenciometru v rozsahu přibližně 270° až 300° umožňuje plynulou změnu hodnoty odporu či výstupního napětí, přičemž logaritmický potenciometr se často využívá pro ovládání hlasitosti nebo citlivosti, protože lépe odpovídá lidskému vnímání změn.

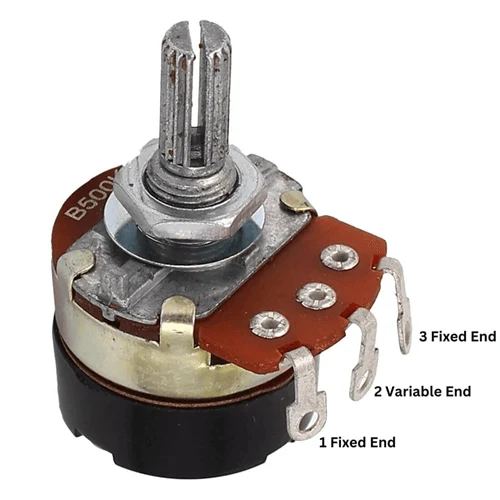

Postup zapojení potenciometru s příklady schémat
- Připojte krajní kolíky potenciometru na VCC a GND – tím vytvoříte dělič napětí.
- Výstupní napětí odebírejte ze středního kolíku (stěrače).
- Pro použití jako reostat zapojte střední kolík a jeden krajní do série s řízeným prvkem.
- Ověřte rozsah otáčení potenciometru a vhodnost jeho hodnoty odporu pro daný obvod.
| Funkce potenciometru | Použití kolíků | Výsledek zapojení |
|---|---|---|
| Dělič napětí | Krajní kolíky na VCC a GND, střední na výstup | Plynulá regulace výstupního napětí |
| Reostat | Střední kolík a jeden krajní v sérii | Nastavení odporu v obvodu |
| Digitální potenciometr | Připojení přes datové a řídicí piny | Elektronické nastavení hodnot |
Tip: Častá chyba při zapojení potenciometru je připojení výstupu na krajní kolík místo středního – vede to k nefunkčnímu děliči napětí. Pro ovládání jasnosti LED diody doporučuji použít potenciometr jako dělič napětí s výstupem ze stěrače, protože umožňuje plynulou změnu jasu bez přetížení.
Pro pokročilé projekty lze digitální potenciometr připojit k mikrokontroléru pomocí SPI nebo I2C sběrnice, čímž získáte přesné a dálkové nastavení hodnoty odporu bez mechanického otáčení.
Jak nastavit hodnotu potenciometru v elektrickém obvodu? Hodnota se volí podle požadovaného rozsahu odporu a charakteru regulace – běžné potenciometry mají rozsah od 1 kΩ do 1 MΩ, přičemž nižší hodnoty se hodí pro regulaci proudu, vyšší pro napětí. Logaritmické typy se používají tam, kde je třeba přizpůsobit změnu odporu lidskému vnímání.
Princip fungování a základní vlastnosti potenciometru

Potenciometr patří mezi základní pasivní součástky, které umožňují plynulou regulaci elektrických veličin v obvodu. V této sekci si vysvětlíme, co je potenciometr, jaký je jeho princip fungování a jak správně nastavit jeho hodnotu v praxi.
Co je potenciometr a jak funguje?
Potenciometr je elektronická součástka se třemi kolíky, která funguje jako proměnný rezistor a zároveň jako dělič napětí. Jeho hlavní část tvoří odporová dráha propojená mezi dvěma krajními vývody a stěrač – třecí kontakt, který se pohybuje po této dráze. Otáčením potenciometru v rozsahu přibližně 270° až 300° se mění poloha stěrače, čímž se upravuje odpor mezi stěračem a krajními vývody. Tento mechanismus umožňuje plynulé nastavení výstupního napětí a proudu v obvodu.
Typické hodnoty odporu potenciometrů se pohybují od 1 kΩ do 1 MΩ, přičemž tolerance odporu bývá v rozmezí ±5 % až ±20 %. Díky této vlastnosti se potenciometr používá k ladění hlasitosti, jasu nebo jiných parametrů v elektronických zařízeních. Princip fungování potenciometru je založen na děliči napětí, kdy výstupní napětí odebíráme právě ze stěrače mezi krajními kolíky. Rezistor v tomto případě plní funkci variabilního odporu, díky čemuž je možné plynule měnit elektrické parametry.
Jak nastavit hodnotu potenciometru v elektrickém obvodu?
Nastavení hodnoty potenciometru se provádí otáčením knoflíku v rozsahu kolem 270°. Pohyb stěrače po odporové dráze mění odpor mezi stěračem a krajními vývody. Tento princip umožňuje velmi jemné a plynulé ladění výstupního napětí nebo proudu v obvodu podle konkrétní potřeby.
Při nastavování je třeba dbát na správné zapojení kolíků potenciometru, aby otáčení skutečně vedlo ke kýžené změně napětí. Nesprávné připojení může vést k nefunkčnosti nebo i poškození obvodu. Také je nutné zvolit potenciometr s odpovídající hodnotou odporu a výkonem, protože nesprávný výběr může způsobit nadměrné zahřívání a zkrácení životnosti součástky.
Praktické použití potenciometru zahrnuje regulaci hlasitosti pomocí logaritmických potenciometrů (typicky 10 kΩ až 100 kΩ), u nichž otáčení simuluje vnímání změny hlasitosti lidským uchem. Pro přesnější nastavení v digitálních obvodech lze využít digitální potenciometr, který se ovládá elektronicky a nabízí vysoké rozlišení nastavení.
- Otáčení potenciometru mění hodnotu odporu mezi stěračem a vývody.
- Výstupní napětí se odebírá ze stěrače jako dělič napětí.
- Tolerance odporu je obvykle ±5 až ±20 % podle typu potenciometru.
- Pro audio aplikace se často používají logaritmické potenciometry.
- Digitální potenciometr umožňuje přesné a dálkové nastavení hodnoty.
Tip: Na co si dát pozor – častá chyba při zapojení potenciometru je obrácené připojení kolíků nebo použití nesprávného výkonu, což může vést k rušení nebo poškození zařízení.
—
Otázka: Jak zapojit potenciometr jako dělič napětí?
Připojte krajní kolíky potenciometru mezi VCC a GND, výstupní napětí odebírejte ze stěrače mezi nimi, rozsah otáčení je 270° až 300°.
Otázka: Jaký je rozdíl mezi potenciometrem a reostatem?
Potenciometr má tři kolíky a slouží jako dělič napětí, reostat má dva kolíky a řídí proud; výkon potenciometrů je 0,1 až 2 W a více.
Otázka: Co je digitální potenciometr a jak se ovládá?
Digitální potenciometr je integrovaný obvod ovládaný přes SPI nebo I²C, má rozlišení 32 až 1024 kroků a odpor 5 kΩ až 100 kΩ.
Otázka: Jak nastavit hodnotu potenciometru v obvodu?
Otočením nebo posunutím stěrače změníte odpor a tím výstupní napětí; u digitálního potenciometru nastavíte hodnotu digitálním signálem.
Otázka: Jaké chyby se nejčastěji dělají při zapojení potenciometru?
Časté chyby jsou obrácené připojení kolíků, nesprávný výkon, špatná montáž vedoucí k šumu a rušení.
Otázka: Kdy použít digitální potenciometr místo mechanického?
Digitální potenciometr je vhodný pro přesné a automatizované ovládání s vysokým rozlišením a malou velikostí, typicky v mikrokontrolérových projektech.
Otázka: Jaký odpor potenciometru je vhodný pro audio aplikace?
Obvykle se používají logaritmické potenciometry s odpory mezi 10 kΩ a 100 kΩ pro plynulou regulaci hlasitosti.
Otázka: Jak se měří výstupní napětí z potenciometru?
Měří se mezi stěračem (výstupním kolíkem) a zemí, hodnota závisí na poloze stěrače a připojeném napětí.
Otázka: Jaká je životnost mechanických potenciometrů?
Životnost závisí na provozních podmínkách, typicky se pohybuje v řádu tisíců až desetitisíců cyklů otáčení či posuvu.
Otázka: Jak ochránit potenciometr proti přehřátí?
Použijte potenciometr s odpovídajícím výkonem (minimálně 0,25 W pro audio), správnou montáž a ochranné prvky v zapojení.
Otázka: Jaký je princip fungování potenciometru?
Potenciometr funguje na principu dělení napětí pomocí třecího kontaktu po odporové dráze, což umožňuje plynulé nastavení výstupního napětí.
Otázka: Jak správně namontovat potenciometr, aby nedocházelo k rušení?
Potenciometr je vhodné upevnit pevně, používat stíněné vodiče a umístit jej co nejdále od zdrojů elektromagnetického rušení, například minimálně 10 cm od silových kabelů.
Otázka: Jaké jsou hlavní typy potenciometrů a jejich specifické použití?
Mezi hlavní typy patří rotační, lineární a digitální potenciometry; rotační se často používají v audio regulaci, lineární v měřicích přístrojích a digitální v mikroprocesorových aplikacích.
Otázka: Jak zapojit digitální potenciometr do mikrokontrolérového projektu?
Digitální potenciometr se připojuje přes rozhraní SPI nebo I2C a ovládá se pomocí specifických příkazů k nastavení požadované hodnoty odporu.
Otázka: Jak správně měřit odpor potenciometru?
Pro měření odporu potenciometru se odpojí od obvodu a změří se odpor mezi koncovými vývody pomocí multimetru, přičemž hodnota by měla odpovídat nominální hodnotě potenciometru.

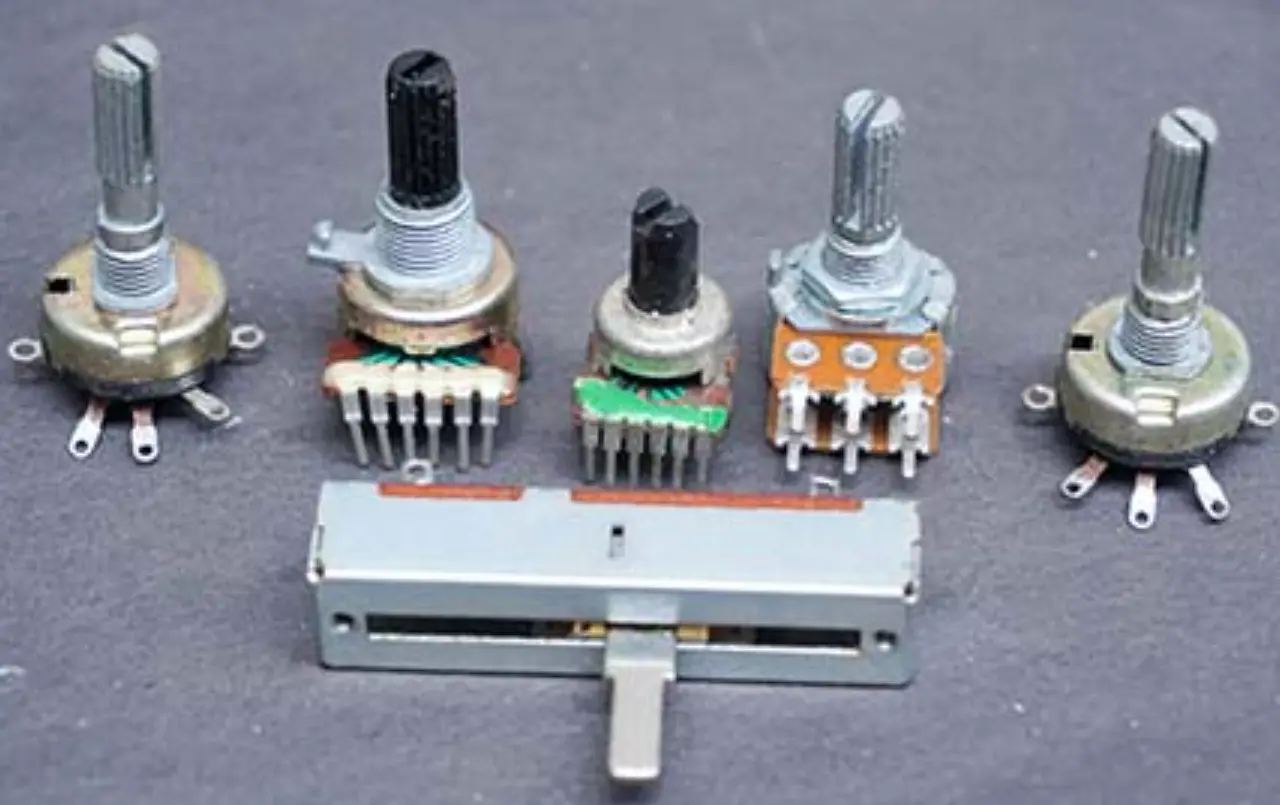

Typy potenciometrů a jejich specifické použití

Jaké jsou hlavní typy potenciometrů a jejich použití?

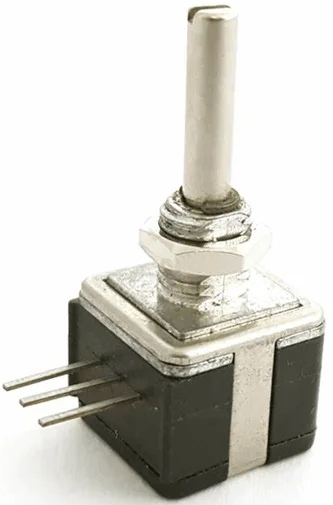

Rotační potenciometr má rozsah otáčení typicky 270° až 300°, což odpovídá přibližně 3/4 otáčky. Funguje jako proměnný rezistor a dělič napětí, kde dva krajní kolíky jsou připojeny ke koncům odporové dráhy a prostřední kolík (stěrač) odebírá proměnné napětí. Tento typ se často používá pro regulaci hlasitosti nebo ladění signálu v analogových obvodech díky plynulému nastavení odporu otáčením knoflíku. Lineární potenciometr mění odpor přímo úměrně s posuvem stěrače po odporové cestě, což umožňuje přesnější nastavení než u rotačního typu. Typické použití zahrnuje mixážní pulty, senzory s lineárním ovládáním nebo motorizované fadery, které umožňují automatické nastavení.
Digitální potenciometr (digipot) je integrovaný obvod s rozlišením od 32 do 1024 kroků, často v pouzdru o rozměrech přibližně 1,5×1,5 mm (například SOT-23). Nabízí programovatelné nastavení odporu v rozsahu od 5 kΩ do 100 kΩ, ovládané digitálními signály přes rozhraní SPI nebo I²C. Díky tomu je vhodný pro přesnou a automatizovanou regulaci v moderních elektronických zařízeních, například v regulaci hlasitosti nebo řízení zesílení. Digipoty mohou být duální, quad nebo s logaritmickou charakteristikou pro audio aplikace, a některé modely obsahují EEPROM pro uchování nastavení i po vypnutí napájení.
Logaritmický potenciometr mění odpor podle logaritmické křivky, což odpovídá vnímání hlasitosti lidským uchem. Proto se používá především v audio regulacích hlasitosti. Reverzní logaritmické potenciometry mají opačný průběh odporu a slouží pro speciální zvukové efekty.
Trimpot je malý nastavovací potenciometr určený k jednorázové nebo velmi vzácné kalibraci přímo na desce plošných spojů (PCB). Má omezený rozsah otáčení a není určen k častému nastavování, ale k doladění parametrů v obvodu.
| Typ potenciometru | Rozsah otáčení / Rozlišení | Použití | Poznámka |
|---|---|---|---|
| Rotační potenciometr | 270° – 300° | Regulace hlasitosti, ladění | Nejčastější typ |
| Lineární potenciometr | Lineární změna odporu | Přesná regulace, mixážní pulty | Přesnější než rotační |
| Digitální potenciometr | 32-1024 kroků, pouzdro cca 1,5×1,5 mm | Programovatelné nastavení | Ovládání přes SPI nebo I²C |
| Logaritmický potenciometr | Logaritmická změna odporu | Audio regulace hlasitosti | Přizpůsobeno lidskému sluchu |
| Trimpot | Malý rozsah, jednorázové nastavení | Kalibrace na PCB | Není určen k častému otáčení |
Jak zapojit digitální potenciometr do projektu?
Digitální potenciometr je integrovaný obvod s odporem v rozsahu 5 kΩ až 100 kΩ a rozlišením od 32 do 1024 kroků. Jeho malé pouzdro, typicky o rozměrech 1,5×1,5 mm, umožňuje použití v kompaktních zařízeních s automatizovanou regulací. Ovládání probíhá digitálními signály přes standardní rozhraní SPI nebo I²C, což umožňuje přesné a vzdálené nastavení hodnoty odporu bez mechanického zásahu.
Při zapojení digitálního potenciometru do projektu je nutné zajistit správné napájení, správné připojení datových a řídicích pinů k mikrořadiči a konfiguraci komunikačního protokolu SPI nebo I²C. Tento typ potenciometru se často využívá v aplikacích, kde je potřeba měnit hodnotu odporu softwarově, například v regulaci hlasitosti, nastavení zesílení nebo automatickém ladění signálu.
Tip: U digitálních potenciometrů je třeba respektovat maximální napětí a proudové limity uvedené výrobcem, aby nedošlo k poškození součástky. Častou chybou je přetížení výstupních pinů, což může vést k trvalému selhání digipotu.
Použití potenciometru v regulaci hlasitosti je klasickým příkladem, kdy logaritmický potenciometr simuluje přirozené vnímání změn zvuku, zatímco digitální potenciometr umožňuje softwarově řízené nastavení úrovně bez nutnosti mechanického ovládání. Pro správné zapojení potenciometru v konkrétním obvodu doporučuji využít detailní schémata a příklady z odborných zdrojů, které zahrnují i zapojení jako dělič napětí nebo reostat.
Rozlišení vhodnosti použití: Rotační a lineární potenciometry jsou ideální pro manuální ovládání v analogových obvodech, zatímco digitální potenciometry se hodí pro automatizované a přesné nastavení v digitálně řízených systémech. Trimpoty jsou vhodné pro jednorázové kalibrace, nikoliv pro běžné uživatelské ovládání. Reostaty, které využívají dva vývody potenciometru, se hodí pro řízení vyšších proudů, například stmívání světel, kde by běžný potenciometr mohl být přetížen.
Rozdíl mezi potenciometrem a reostatem v zapojení

Potenciometr a reostat jsou základními prvky pro řízení elektrických veličin, avšak liší se v počtu kolíků i funkci v obvodu. Potenciometr má tři kolíky a pracuje jako dělič napětí – otáčením knoflíku nebo jezdcem se mění výstupní napětí mezi středním kolíkem a krajními kontakty. Naopak reostat využívá dva kolíky pro regulaci proudu v obvodu, což umožňuje plynulou změnu odporu přímo v průchodu proudu.
Výkon potenciometrů se běžně pohybuje od 0,1 W do 2 W, což je vhodné pro nízkonapěťové a signálové aplikace, například v regulaci hlasitosti či nastavení citlivosti senzorů. Reostaty mají obvykle vyšší výkonové parametry a zvládnou větší proudové zatížení, proto se používají tam, kde je potřeba ovládat příkon, například u elektromotorů nebo vyhřívacích těles.
Rozdíl v použití potenciometru a reostatu v elektrických obvodech
- Potenciometr umožňuje přesné nastavení napětí v děliči napětí, což oceníte například u analogových regulátorů.
- Reostat slouží k jednoduché regulaci proudu, avšak bez dělení napětí, a proto je vhodný pro výkonové obvody.
- Digitální potenciometr nabízí stejné funkce jako klasický potenciometr, ale umožňuje řízení elektronicky bez mechanického otáčení potenciometru.
- Logaritmický potenciometr se používá tam, kde je požadováno přizpůsobení vnímání lidského ucha, například v audio regulátorech.
Tip: Nejčastější chyby při zapojení potenciometru zahrnují zaměnění kolíků, což vede k nesprávné regulaci napětí nebo zkratu. Správné zapojení potenciometru jako děliče napětí vyžaduje připojení krajních kolíků ke zdroji a zemi, střední kolík pak k výstupu.
Vhodné použití potenciometru je tam, kde potřebujete jemnou regulaci napětí, zatímco reostat se hodí pro jednoduchou kontrolu proudu při vyšších výkonech. Zvažte proto vždy požadavky vašeho projektu při volbě mezi těmito dvěma prvky.
Digitální potenciometr: zapojení a ovládání
Digitální potenciometr představuje integrovaný obvod (IC), který nahrazuje mechanický potenciometr bez fyzického stěrače. Ovládá se digitálními signály přes rozhraní SPI nebo I²C, což umožňuje přesné, opakovatelné a programovatelné nastavení odporu v elektrickém obvodu. Typický odpor digitálních potenciometrů se pohybuje mezi 5 kΩ a 100 kΩ, přičemž rozlišení dosahuje 32 až 1024 kroků, například 8bitový digipot má 256 kroků. Takové rozlišení zajišťuje jemnou regulaci v děličích napětí, regulaci hlasitosti či nastavení referenčních úrovní.
Velikost digitálního potenciometru bývá velmi kompaktní, například pouzdro SOT-23 s rozměry přibližně 1,5 mm × 1,5 mm umožňuje snadnou integraci do mikrokontrolérových projektů a dalších elektronických zařízení. Zapojení digitálního potenciometru vyžaduje připojení napájení (typicky 3,3 V nebo 5 V), země a datových linek SPI nebo I²C, přičemž ovládání probíhá pomocí mikrořadiče nebo jiné řídicí jednotky. Odpor digipotu se nastavuje digitálním kódem, který určuje pozici elektronického stěrače mezi jednotlivými rezistory uvnitř čipu.
Praxe doporučuje následující zásady pro správné zapojení a ovládání digitálního potenciometru:
- Zajistit napájení přesně dle specifikace výrobce, aby se předešlo poškození IC
- Použít pull-up rezistory (typicky 4,7 kΩ až 10 kΩ) na datových linkách I²C pro stabilní komunikaci
- Nastavit softwarové rozlišení odpovídající požadované přesnosti regulace (např. 256 kroků pro 8bitový digipot)
- Omezit frekvenci změn nastavení odporu, aby nedošlo k přetížení ovládacích pinů a zkrácení životnosti čipu
Digitální potenciometr se hodí zejména pro aplikace vyžadující automatizované, přesné a opakovatelné nastavení odporu, například v průmyslových měřicích systémech, audio regulaci nebo řízení napětí v senzorech. Naopak pro rychlé manuální ladění analogových obvodů je vhodnější tradiční mechanický potenciometr nebo reostat.
Jak funguje a jak používat digitální potenciometr
Digitální potenciometr pracuje na principu elektronického přepínání mezi pevnými odpory v integrovaném obvodu, řízených digitálním kódem. Tento princip eliminuje mechanické opotřebení a umožňuje přesné nastavení odporu v definovaných krocích. Digipot se často využívá jako dělič napětí, regulátor hlasitosti nebo k nastavení referenčního napětí v analogových i digitálních obvodech.
Nejčastější chyby při zapojení potenciometru a jak se jim vyhnout
Častou chybou je nesprávné zapojení datových linek SPI nebo I²C, což způsobuje nestabilní komunikaci a chyby v nastavení odporu. Další častou chybou je absence pull-up rezistorů na I²C sběrnici, která vede k rušení a nesprávným datům. Nevhodné softwarové nastavení rozlišení může způsobit příliš hrubé ladění nebo naopak zbytečně jemné kroky, které v dané aplikaci nejsou efektivní. Také je třeba dbát na maximální proud a napětí, které digipot snese, aby nedošlo k přetížení a poškození.
Tip: Při výběru digitálního potenciometru zvažte požadovaný odpor (typicky 5 kΩ až 100 kΩ) a rozlišení (32 až 1024 kroků). Vyšší rozlišení zlepšuje přesnost, ale může zvýšit latenci ovládání. Pro aplikace s nízkým šumem volte digipoty s nízkým odporem jezdce (méně než 100 Ω), jinak může dojít k degradaci signálu.
Nejčastější chyby a doporučení při zapojení potenciometru
Při zapojení potenciometru do elektrického obvodu patří mezi nejčastější chyby obrácené připojení kolíků. Pokud jsou krajní vývody připojeny nesprávně, potenciometr přestane fungovat jako dělič napětí a chová se pouze jako reostat, což vede k neplynulé regulaci a nesprávnému výstupnímu napětí. Správné zapojení vyžaduje připojení krajních kolíků k VCC (například +5 V nebo +12 V) a GND, přičemž výstupní napětí odebíráte ze středního kolíku – stěrače.
Další častou chybou je volba potenciometru s nedostatečným jmenovitým výkonem. Pro audio aplikace se doporučuje minimálně 0,25 W, nižší výkon může způsobit přehřátí a trvalé poškození součástky. Pro regulaci proudu nebo výkonové aplikace (například stmívání světel či řízení motorů) volte potenciometry s výkonem od 0,5 W do 2 W a více. Nevhodný výkon vede nejen k přehřátí, ale i k výraznému zkrácení životnosti součástky.
Špatná mechanická montáž potenciometru často způsobuje zvýšený šum a elektromagnetické rušení v obvodu. Nejvhodnější je montáž skrz otvor (THM) pro pevné uchycení, které minimalizuje mechanické vibrace a kontaktové chyby. Použití stíněných kabelů a co nejkratších vodičů mezi potenciometrem a měřeným obvodem výrazně snižuje rušení. Doporučuje se také připojit kondenzátor o kapacitě 10-100 nF mezi stěrač a zem pro potlačení vysokofrekvenčního šumu.
Digitální potenciometry (digipoty) vyžadují správné řízení digitálního rozhraní (SPI, I²C) a přesné nastavení kroků odporu. Nesprávné řízení může vést k nesprávné hodnotě odporu a chybám v regulaci. Navíc je třeba počítat s vyšším vnitřním odporem jezdce (až 1 kΩ), který může omezovat dynamický rozsah signálu.
- Obrácené připojení kolíků způsobuje ztrátu funkce děliče napětí a neplynulou regulaci
- Nedostatečný výkon potenciometru (pod 0,25 W v audio) vede k přehřátí a poškození
- Nepevná montáž a nezajištění stínění zvyšují šum a elektromagnetické rušení
- Nesprávné řízení digitálního potenciometru způsobuje chyby v nastavení odporu
Tip: Vyberte potenciometr s odpovídajícím výkonem a charakteristikou (lineární pro obecné použití, logaritmický pro audio) a vždy dodržujte správné zapojení kolíků. Použití stíněných kabelů a pevná montáž prodlužují životnost a zajišťují stabilní provoz. Pro digitální potenciometry pečlivě nastavujte řídicí signály a zvažte vliv vnitřního odporu na výsledný obvod.

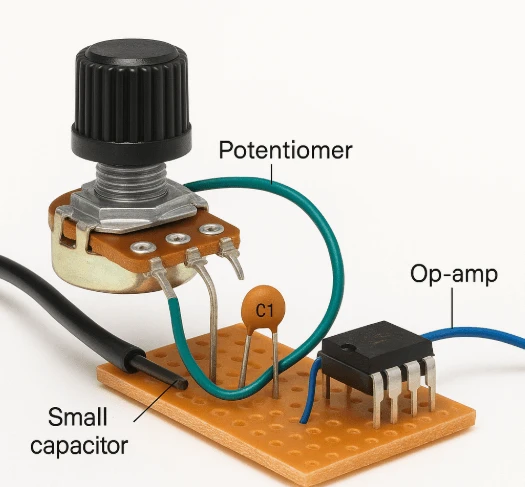

Pokročilá zapojení potenciometru v audio a průmyslových aplikacích
Pokročilá zapojení potenciometru v audio a průmyslových aplikacích přinášejí specifická řešení pro přesné a synchronní ovládání. V této části představím příklady zapojení dvojitých gangových potenciometrů, motorizovaných faderů a využití potenciometrů v regulaci motorů a senzorů.
Dvojitý gang a soustředné potenciometry
Dvojitý gang potenciometr obsahuje dvě nezávislé rezistory na jedné hřídeli, což umožňuje synchronní ovládání dvou kanálů současně. Tento typ potenciometru se často používá v stereo aplikacích pro vyvážení hlasitosti mezi levým a pravým kanálem. Při zapojení slouží jako dělič napětí, který umožňuje plynulé otáčení potenciometru pro nastavování úrovně signálu na obou větvích paralelně.
Motorizované fadery s automatickým ovládáním
Motorizovaný fader kombinuje lineární potenciometr s integrovaným servomotorem pro automatickou regulaci hlasitosti v audio mixážních pultech. Servomotor umožňuje přesné nastavení hodnoty odporu potenciometru na základě digitálního signálu, čímž se zajišťuje opakovatelnost a komfort při ovládání. Tento typ zapojení se uplatňuje zejména ve studiích, kde je potřeba rychle měnit nastavení bez manuálního zásahu.
Použití potenciometrů v regulaci motorů a senzorech
V průmyslových aplikacích slouží potenciometry s odpory v rozsahu 10 kΩ až 100 kΩ k řízení otáček motorů nebo k měření polohy v senzorech. Regulace motoru využívá změnu odporu k úpravě napětí a tím k řízení výkonu. Senzory pak měří polohu nebo úhel natočení pomocí odpovídajícího odporu potenciometru, což umožňuje přesné sledování parametrů v reálném čase.
| Typ potenciometru | Rozsah odporu | Hlavní použití |
|---|---|---|
| Dvojitý gang | 10 kΩ – 50 kΩ | Stereo ovládání hlasitosti |
| Motorizovaný fader | 10 kΩ – 100 kΩ | Automatická regulace zvuku |
| Průmyslový senzorový | 10 kΩ – 100 kΩ | Regulace motorů a pozice |
- Praktické tipy pro zapojení potenciometru zahrnují správný výběr hodnoty odporu podle aplikace a pečlivé zapojení kontaktů, aby nedošlo k zkratům.
- Použití potenciometru v regulaci hlasitosti vyžaduje často logaritmický potenciometr pro přirozenější vnímání změny úrovně zvuku.
- Digitální potenciometr lze využít tam, kde je potřeba dálkové nebo programovatelné nastavení bez mechanického zásahu.
Odborná rada: Při zapojení dvojitého gangového potenciometru dbejte na synchronní otáčení obou hřídelí, jinak může dojít k nesouladu signálů v audio kanálech. Pro průmyslové projekty doporučuji volit potenciometry s odolností vůči vibracím a teplotním výkyvům.
Tato rozmanitost zapojení ukazuje, že potenciometr je univerzální prvek jak v audio technice, tak v průmyslovém řízení, kde správné nastavení a typ potenciometru přímo ovlivňuje kvalitu a funkčnost celého systému.
