Výběr správných odpadních a kanalizačních trubek je klíčový pro funkčnost celé instalace a dlouhodobou spolehlivost odvodu vody. Materiály jako PVC odpadní trubky a správné rozměry, například kanalizační trubky DN 110, určují nejen životnost, ale i pohodlnost montáže. Správný spád potrubí kanalizace zajistí efektivní průtok a minimalizuje riziko ucpání.
💡 Klíčové informace
- Nejpoužívanější průměry odpadních trubek jsou DN 110 a DN 160 pro domácí kanalizaci.
- Trubky označené HT jsou určeny pro vnitřní kanalizaci a nejsou vhodné pro uložení v zemi.
- Doporučený spád pro DN 110 je 2-3 %, pro větší průměry 1-1,5 %.
- Hloubka uložení kanalizačních trubek se pohybuje mezi 800 a 1200 mm s podsypem minimálně 100 mm.
- Spojování KG trubek vyžaduje montážní mazivo a dilatační mezeru 5-10 mm pro správnou funkci.
Jaké materiály a označení mají odpadní a kanalizační trubky?
Pro stavbu a instalaci odpadního systému se nejčastěji používají trubky z materiálů jako polypropylen (PP), polyvinylchlorid (PVC), polyethylen vysokohustotní (PE-HD), kamenina a nerez. HT trubky jsou určeny pro vnitřní kanalizaci, kde je důležitá odolnost proti chemikáliím a teplotám do 95 °C. Naopak KG trubky slouží pro venkovní uložení v zemi a vyznačují se vyšší mechanickou pevností a odolností vůči zatížení. Kamenina nabízí vynikající chemickou odolnost, což ji předurčuje pro agresivnější provozy, zatímco nerezové trubky se používají zejména v hygienických a speciálních aplikacích, například v potravinářství.
Jaké jsou parametry odpadních a kanalizačních trubek pro stavbu a instalaci
Trubky pro odpadní a kanalizační systémy se liší průměry, pevností a odolností materiálu. Standardní kanalizační trubky DN 110 jsou vhodné pro odvod odpadních vod z domácnosti. PVC odpadní trubky v kombinaci s vhodnými tvarovkami odpadního potrubí zajišťují spolehlivou a rychlou montáž kanalizačních trubek, přičemž správný spád potrubí kanalizace se doporučuje mezi 1-3 % pro optimální odtok. Podsyp kanalizační trubky by měl být pečlivě zhutněný a tvořený pískem nebo štěrkem do frakce 8-16 mm pro rovnoměrné rozložení zatížení.
Jaké PVC odpadní trubky a tvarovky jsou nejlepší pro stavbu
PVC odpadní trubky představují optimální volbu díky nízké hmotnosti, odolnosti proti korozi a snadné montáži. Pro stavbu se nejčastěji používají trubky označené HT (hnědá barva) pro vnitřní rozvody a KG (oranžová barva) pro venkovní kanalizaci. Tvarovky odpadního potrubí z PVC umožňují jednoduché napojení a úpravy vedení potrubí bez použití speciálního nářadí. Pro spolehlivost instalace se doporučuje používat originální těsnění a dbát na správný podsyp kanalizační trubky.
Kompatibilita materiálů
Kombinace různých materiálů trubek vyžaduje dodržení kompatibility, zejména co se týče průměru, tvarovek a těsnění.
- PP a PVC trubky lze propojit přes speciální adaptér, ale vyžadují pečlivé utěsnění kvůli rozdílné tepelné roztažnosti
- PE-HD trubky se používají zejména pro venkovní kanalizaci a vyžadují kompatibilní tvarovky a spojky materiálově odolné vůči UV záření
- Při montáži kanalizačních trubek je nutné respektovat materiálovou odolnost vůči chemikáliím a teplotě, aby se zabránilo předčasnému poškození
- Nesprávná kombinace materiálů může vést k netěsnostem nebo zvýšené hlučnosti kanalizace, proto se doporučuje konzultovat volbu s výrobcem nebo odborníkem
Tip: Častou chybou je použití nevhodných tvarovek pro různé materiály, což zhoršuje těsnost spoje a může způsobit úniky odpadních vod.
Jaké jsou standardní rozměry a průměry trubek pro domácí kanalizaci?
Standardní rozměry a průměry odpadních a kanalizačních trubek se liší podle jejich konkrétního použití v domácí kanalizaci. Pro správnou funkci odpadního systému je důležité volit trubky s vhodným průměrem a délkou, které zajišťují dostatečný průtok a usnadňují montáž. Podle informací z portálu Eagri.cz se běžně používají rozměry od DN 50 až po DN 200, přičemž každý průměr má své specifické využití.
Jaké jsou běžné průměry odpadních trubek pro domácí kanalizaci?
Pro domácí kanalizaci se standardně používají PVC odpadní trubky s průměry DN 50, DN 75, DN 110, DN 160 a DN 200. Menší průměry DN 50 a DN 75 slouží k odvodu vody z umyvadel, sprch a dřezů. Kanalizační trubky DN 110 představují hlavní rozměr pro odpadní potrubí ve většině rodinných domů, protože umožňují spolehlivý průtok odpadních vod včetně splašků ze záchodů. Venkovní kanalizace nebo přípojky využívají větší průměry, jako jsou DN 160 a DN 200, které zvládají vyšší objem odpadních vod a případné srážkové vody.
| Průměr trubky | Použití | Poznámka |
|---|---|---|
| DN 50 | Umývadla, sprchy | Pro menší odtoky |
| DN 110 | Hlavní odpadní potrubí | Standard pro odpad ze záchodu |
| DN 160 – DN 200 | Venkovní kanalizace | Kanalizační přípojky |
Jaké jsou standardní délky a varianty trubek pro odpadní systém?
PVC odpadní trubky pro domácí kanalizaci jsou dostupné v délkách od 0,5 do 3 metrů, nejčastěji se používají trubky dlouhé 2 až 4 metry. Tyto rozměry usnadňují manipulaci a montáž kanalizačních trubek. Pro přizpůsobení potrubí konkrétním podmínkám se používají tvarovky odpadní potrubí – kolena, odbočky, redukce a další spojovací prvky. Správná montáž kanalizačních trubek zároveň vyžaduje dodržení spádu potrubí kanalizace, obvykle 1-2 %, a kvalitní podsyp kanalizační trubky, aby se zabránilo deformaci a poškození.
Jak velká trubka je vhodná pro odpad ze záchodu?
Pro odpad ze záchodu je obvykle doporučován průměr kanalizační trubky DN 110. Tento rozměr zajišťuje dostatečný průtok splašků, minimalizuje riziko ucpání a odpovídá platným normám pro odpadní potrubí. Kanalizační trubky DN 110 jsou kompatibilní s běžnými tvarovkami a umožňují efektivní montáž kanalizačních trubek v domácnostech. Při instalaci je nutné dbát na správný spád potrubí kanalizace a použití vhodného podsypu, aby se zajistila dlouhodobá funkčnost systému.
Tip: Častou chybou při instalaci je použití menších průměrů než DN 110 pro odpad ze záchodu, což vede k častým ucpávkám a nutnosti oprav.
Výběr průměru trubek tedy závisí na konkrétním účelu – DN 50 až DN 75 pro drobné odpadní větve, DN 110 jako normální průměr odpadních trubek do domu a DN 160 a více pro přípojky kanalizace.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak správně připravit a provést montáž kanalizačních trubek?
Montáž odpadních a kanalizačních trubek vyžaduje přesný a systematický postup s použitím vhodných materiálů, aby byla zajištěna dlouhodobá těsnost a spolehlivost systému. Následující návod na instalaci odpadních trubek do kanalizace popisuje klíčové fáze přípravy, řezání a spojování potrubí včetně správného použití montážního maziva a dodržení dilatačních mezer.
Příprava potrubí před montáží
Před montáží je nutné konce PVC odpadních trubek a tvarovek odpadního potrubí důkladně očistit od prachu, nečistot a zbytků materiálu. Kontrola pryžového těsnění musí potvrdit, že není poškozené, prasklé ani deformované, protože těsnění zajišťuje vodotěsnost spoje. Čisté a neporušené těsnění výrazně snižuje riziko úniků a zajišťuje dlouhodobou funkčnost kanalizačního systému.
Řezání a úprava trubek
Řezání kanalizačních trubek DN 110 by mělo být provedeno rovně a přesně pod úhlem 90°, aby spoje byly pevné a těsné. Po řezu je nezbytné odstranit otřepy a srazit hranu trubky pod úhlem přibližně 15°, což usnadní zasunutí trubky do tvarovky a zabrání poškození pryžového těsnění. K úpravě se doporučuje použít speciální řezačky trubek nebo pilník, které zajistí hladký a rovný řez bez deformací.

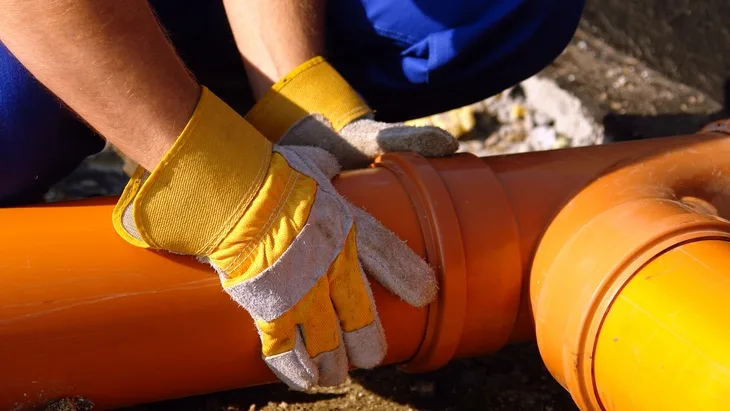

Spojování a montáž trubek
- Naneste montážní mazivo na pryžové těsnění a konec trubky, aby se minimalizilo tření a zabránilo poškození těsnění při zasouvání.
- Zasuňte trubku do tvarovky až na doraz, přičemž těsnění musí pevně sedět a spoj být vodotěsný.
- Vytvořte dilatační mezeru 5-10 mm mezi trubkou a tvarovkou pro kompenzaci tepelných roztažností materiálu.
- Zkontrolujte správný spád potrubí kanalizace, který by měl být u DN 110 přibližně 2 % (20 mm na 1 m délky), aby byla zajištěna optimální gravitace odtoku.
- Podložte potrubí podsypem z hrubozrnného písku nebo štěrku o minimální výšce 100 mm, který kopíruje spád potrubí a zajišťuje jeho stabilitu a ochranu proti poškození.
Tip: Častou chybou při montáži je nedostatečné použití montážního maziva, což vede k poškození pryžového těsnění a následným netěsnostem. Montážní mazivo zároveň snižuje riziko vzniku trhlin na PVC trubkách při zasouvání, což prodlužuje životnost systému.
Tento postup zajistí správnou a normám odpovídající instalaci odpadního a kanalizačního potrubí, která vydrží dlouhodobý provoz bez problémů a minimalizuje riziko úniků a mechanického poškození.

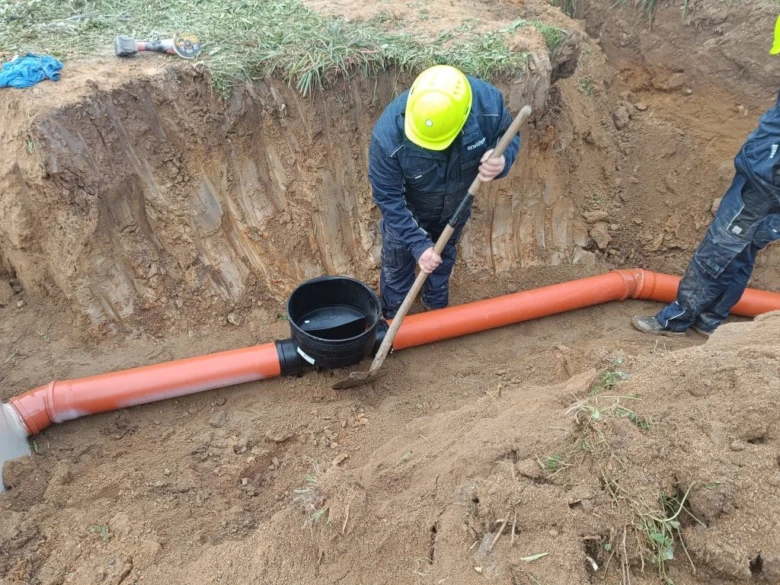

Jaké jsou doporučené spády a hloubky uložení kanalizačních trubek?
Pro správnou funkci kanalizace je klíčové dodržet doporučené parametry spádu potrubí a hloubky uložení trubek. Spád potrubí kanalizace se řídí průměrem trubek: u běžných kanalizačních trubek DN 110 by měl být spád 2-3 %, což znamená pokles potrubí o 2 až 3 cm na každý metr délky. Pro větší průměry od 125 do 160 mm se doporučuje spád 1,5-2 %, a u trubek nad 200 mm lze použít spád kolem 1-1,5 %. Tato hodnota zajišťuje dostatečný samospád pro odtok odpadní vody.
Hloubka uložení kanalizačních trubek by měla být mezi 800 a 1200 mm, přičemž hloubka závisí na místních klimatických podmínkách a ochraně před promrzáním. Podsyp kanalizační trubky musí mít minimálně 100 mm tloušťky a tvoří podklad z jemného štěrku nebo písku, který rovnoměrně rozkládá zatížení a zabraňuje poškození trubek. Po instalaci se provádí zásyp, který by měl být dobře zhutněn, aby se zabránilo propadům.
Jaké jsou parametry odpadních a kanalizačních trubek pro stavbu a instalaci
- Určení spádu potrubí – 2-3 % pro DN 110, 1-1,5 % pro větší průměry
- Výkop hloubky – 800 až 1200 mm podle lokálních podmínek
- Položení podsypu – minimálně 100 mm z jemného materiálu
- Montáž trubek – kontrola správného napojení tvarovek odpadní potrubí
- Zásyp – zhutnění okolní zeminy pro stabilitu systému
Tip: Častá chyba při montáži kanalizačních trubek je nedodržení spádu, což vede k ucpávání a špatnému odtoku. Pro rodinné domy jsou nejvhodnější PVC odpadní trubky DN 110, které kombinují odolnost a snadnou montáž.
Jaké tvarovky a příslušenství se používají v odpadních systémech?
Pro správnou montáž kanalizačních trubek je nezbytné volit vhodné tvarovky odpadního potrubí, které zajistí těsnost a správný směr odtoku. Odpadní kolena HTB se používají ke změně směru potrubí – typicky v úhlech 30°, 45° nebo 87°, což umožňuje přizpůsobit vedení trubek prostoru stavby. Odbočky HTEA slouží k napojení bočních větví a rozšiřují tak hlavní kanalizační vedení o další větve.
Redukce HTR umožňují spojit trubky různých průměrů, například běžné PVC odpadní trubky DN 110 s menšími nebo většími rozměry, což je při montáži často potřeba. Odpadní uzávěry HTM a odpadní víčka KGK slouží k zajištění přístupu pro čištění a zároveň k uzavření konců potrubí.
Jaké PVC odpadní trubky a tvarovky jsou nejlepší pro stavbu
Pro stavbu se nejčastěji používají kanalizační trubky DN 110 v kombinaci s tvarovkami HTB, HTEA a HTR, protože mají dobrou mechanickou odolnost a kompatibilitu s běžnými materiály. Při montáži kanalizačních trubek je klíčové dodržet správný spád potrubí kanalizace (minimálně 2 %) a zajistit kvalitní podsyp kanalizační trubky, aby se předešlo deformacím a únikům.
Častá chyba při instalaci je nesprávný výběr tvarovek nebo jejich nevhodné napojení, což vede k netěsnostem a hluku kanalizace. Proto se doporučuje používat pouze certifikované komponenty a dodržovat montážní předpisy.
Jaké jsou požadavky na podsyp a zásyp potrubí?
Správný podsyp a zásyp jsou klíčové pro bezpečnou montáž kanalizačních trubek a dlouhodobou stabilitu odpadního systému. Materiál podsypu by měl být jemný, například písek nebo tříděná zemina bez kamenů, aby nedošlo k poškození PVC odpadních trubek během instalace a provozu. Minimální výška podsypu pod potrubím činí 100 mm, což zajišťuje rovnoměrné rozložení zatížení.
Zásyp se provádí po položení potrubí a hutní se po vrstvách do maximální tloušťky 300 mm. Každá vrstva se musí pečlivě zhutnit a zároveň kontrolovat spád potrubí kanalizace, aby byla zachována správná funkce odtoku. Tímto postupem se minimalizují rizika deformace tvarovek odpadního potrubí a udržuje se stabilita celé instalace.
- Použijte jemný materiál bez kamenů pro podsyp kanalizační trubky
- Dodržte minimální výšku podsypu 100 mm pod potrubím
- Zhutňujte zásyp postupně po vrstvách do max. 300 mm
- Kontrolujte spád potrubí kanalizace během zásypu
Jaké jsou parametry odpadních a kanalizačních trubek pro stavbu a instalaci
Při výběru správných kanalizačních trubek DN 110 a dalších rozměrů je třeba zohlednit požadavky na spád a kompatibilitu s tvarovkami odpadního potrubí. Správná instalace a kvalitní podsyp zajistí dlouhou životnost celého systému.

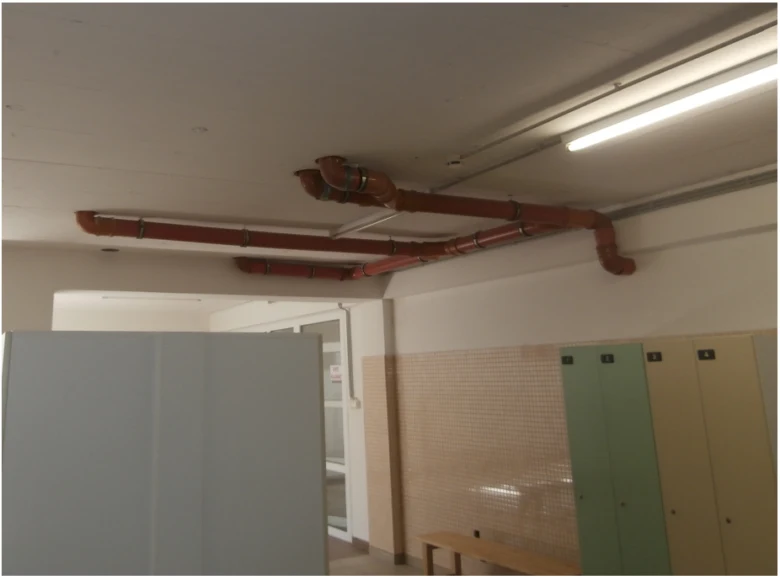

Jak řešit hlučnost a odhlučnění kanalizačních systémů?
Hlučnost kanalizace vzniká zejména průtokem vody a splašků potrubím, který může rezonovat v PVC odpadních trubkách nebo kanalizačních trubkách DN 110. Správné odhlučnění potrubí je klíčové pro komfort v domácnosti i komerčních objektech. Pro snížení hluku se využívají akustické tvarovky a speciální izolační materiály, které zabraňují přenosu vibrací do konstrukce budovy.
Pro správnou montáž kanalizačních trubek je třeba dbát na:
- použití tvarovek odpadní potrubí s akustickou úpravou
- správný spád potrubí kanalizace, ideálně 2-3 %
- kvalitní podsyp kanalizační trubky minimalizující vibrace
- kompatibilitu materiálů, aby se zabránilo hluku z nesourodých spojů
Tip: Častou chybou je nedostatečná izolace trubek při průchodu stěnou, což výrazně zvyšuje hlučnost kanalizace.
Jaké jsou parametry odpadních a kanalizačních trubek pro stavbu a instalaci?
Při výběru kanalizačních trubek pro instalaci hraje roli nejen průměr, ale také materiál a konstrukce tvarovek, které ovlivňují hlučnost a odolnost systému.
Časté dotazy (FAQ) k odpadním a kanalizačním trubkám
Otázka: Jaké trubky jsou vhodné pro odpadní potrubí v rodinném domě?
Pro vnitřní odpadní systémy se používají PVC odpadní trubky označené HT, nejčastěji průměru DN 110. Pro venkovní kanalizaci jsou vhodné trubky KG z PVC nebo PP s vyšší odolností proti mechanickému poškození.
Otázka: Jaký je standardní průměr odpadních trubek pro toaletu?
Normální průměr odpadních trubek do domu pro záchod je DN 100 nebo DN 110, což umožňuje bezproblémový odtok splašků a splňuje platné normy.
Otázka: Jaký spád potrubí je doporučený pro DN 110?
Spád potrubí kanalizace pro trubky DN 110 by měl být 2 až 3 %, tedy 2-3 cm klesání na každý metr potrubí, aby byl zajištěn správný odtok bez zácp.
Otázka: Jak hluboko by měly být kanalizační trubky uloženy?
Kanalizační trubky by měly být uloženy minimálně do hloubky 800 až 1200 mm, aby nedošlo k zamrznutí a zároveň byla zajištěna jejich mechanická ochrana.
Otázka: Jak správně spojovat kanalizační trubky?
Montáž kanalizačních trubek vyžaduje očištění hrdla, kontrolu těsnění, použití montážního maziva a vytvoření dilatační mezery 5 až 10 mm pro dilataci materiálu.
Otázka: Jaké materiály jsou nejčastěji používány pro kanalizační trubky?
Kromě PVC se používají polypropylen (PP), PE-HD a kamenina. PVC trubky nabízejí výhodu lehkosti a snadné montáže, zatímco kamenina je vhodná pro vysoké mechanické zatížení.

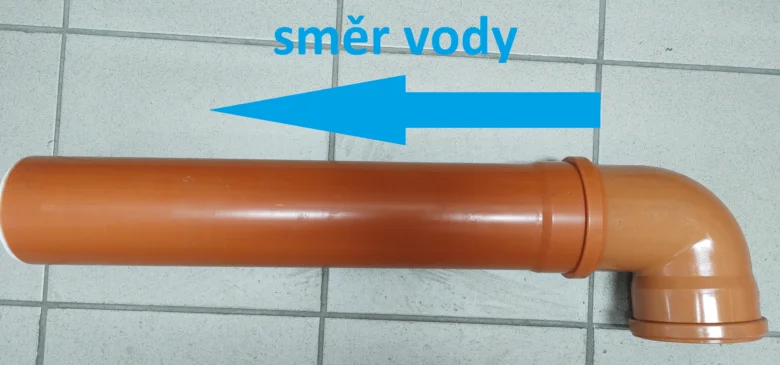

Otázka: Jaké tvarovky se používají pro změnu směru potrubí?
Pro změnu směru odpadního potrubí se používají tvarovky odpadní potrubí typu koleno HTB v úhlech 15°, 30°, 45°, 67° a 87°, které zajišťují plynulý průtok bez rizika ucpání.
Otázka: Jaký materiál se používá pro podsyp potrubí?
Podsyp kanalizační trubky by měl být z jemného písku nebo tříděné zeminy bez kamenů, s minimální výškou 100 mm pod a kolem potrubí pro rovnoměrné rozložení zatížení.
Otázka: Jak řešit hlučnost kanalizačního systému?
Hlučnost kanalizace se snižuje použitím akustických tvarovek, izolací potrubí a správnou montáží s dodržením spádů a minimalizací vibrací.
Otázka: Jaké jsou normy pro odpadní potrubí?
Platí normy ČSN EN, které upravují rozměry, materiály a montáž kanalizačních trubek. Dodržování těchto norem zaručuje bezpečnost a funkčnost systému.
Otázka: Lze kombinovat různé materiály trubek při instalaci?
Ano, kombinace je možná, pokud jsou materiály kompatibilní a spoje správně těsněné. Nesprávná kombinace může vést k netěsnostem a mechanickému poškození.
Otázka: Jaká je minimální výška zásypu nad potrubím?
Minimální výška zásypu je 300 mm nad potrubím, s hutněním po vrstvách do maximálně 300 mm, aby byl zajištěn stabilní podsyp a ochrana trubek.
Otázka: Jaké jsou standardní rozměry odpadních trubek pro domácí kanalizaci?
Standardní průměry jsou 50 mm pro odtok z umyvadel a dřezů a 110 mm pro odpad ze záchodů a větších sanitárních zařízení.
Otázka: Jaký je doporučený spád potrubí pro odpadní trubky o průměru 50 mm?
Spád potrubí pro průměr 50 mm by měl být minimálně 2 %, což znamená pokles 2 cm na každý metr délky potrubí pro správný odtok.
Otázka: Jaké příslušenství se používá pro změnu směru kanalizačního potrubí?
Pro změnu směru se používají kolena s úhly 45° nebo 87°, které umožňují plynulou změnu směru a minimalizují riziko ucpání.
