Správné odvětrání kanalizace a odpadu zajišťuje bezproblémový odtok a eliminuje nepříjemné zápachy v domácnosti i průmyslových objektech. Klíčové je správné dimenzování odvětrání a výběr vhodných ventilačních prvků, jako jsou ventilační hlavice či přivzdušňovací ventily. Tyto komponenty spolu s pečlivým návrhem větrání kanalizace udrží systém funkční a hygienický.
Nejpodstatnější body
- Odvětrací potrubí musí mít stejné průměry jako hlavní odpadní potrubí, nejčastěji 110 nebo 125 mm.
- Ventilační hlavice se umisťují minimálně 1 metr pod úrovní okna a nejméně 3 metry od boku okna.
- Přivzdušňovací ventily slouží k vyrovnání podtlaku a nejsou náhradou klasického odvětrání.
- Časový doběh ventilátorů v koupelnách je doporučený v rozmezí 2-10 minut po zhasnutí světla.
- Zalomení větracích potrubí by mělo být provedeno koleny s úhlem maximálně 45° pro správnou funkci systému.
Principy a funkce odvětrání kanalizace a odpadu
Princip odvětrání kanalizace spočívá v zabránění vzniku podtlaku v potrubí, který by mohl vysávat vodu ze sifonů a umožnit tak pronikání zápachu z kanalizace do obytných prostor. Tento systém větrání kanalizace odvádí škodlivé plyny mimo budovu, čímž chrání vodní uzávěry a prodlužuje životnost potrubí. Správné dimenzování odvětrání a instalace ventilační hlavice jsou klíčové pro efektivní odvětrání odpadu a kanalizace.
Jak odvětrání kanalizace zabraňuje zápachu a podtlaku
Odvětrání kanalizace zabraňuje vzniku podtlaku, který by mohl vysávat vodu z vodních uzávěrů neboli sifonů. Pokud voda ve sifonu chybí, vzniká přímý průchod zápachu z kanalizace do interiéru. Ventilační systém odvádí škodlivé plyny mimo objekt a tím zlepšuje hygienu a komfort uživatelů. Častou chybou je nedostatečné nebo špatně dimenzované odvětrání, které vede k častému vysávání vody ze sifonů a zapáchání.
Jak odvětrání prodlužuje životnost kanalizačního potrubí
Škodlivé plyny v kanalizačním potrubí mají korozivní účinky, které mohou poškodit materiál potrubí a zkrátit jeho životnost. Odvětrání kanalizace tyto plyny efektivně odvádí mimo budovu, čímž snižuje riziko poškození a potřebu častých oprav. Pravidelná údržba kanalizace a kontrola odvětrání pomáhá zachovat funkčnost systému na dlouhou dobu.
Jak správně odvětrat kanalizaci a odpadní potrubí
Pro správné odvětrání je nutné vést odvětrací potrubí nad střechu a zakončit ho ventilační hlavicí. Minimální vzdálenost od oken by měla být 1 metr vertikálně a 3 metry horizontálně, aby nedocházelo k pronikání zápachu do budovy. Zalomení potrubí by nemělo přesáhnout úhel 45° podle normy ČSN 75 6760. Takové dimenzování odvětrání zajišťuje funkčnost a prevenci zamrzání potrubí.
Jak funguje přívzdušňovací ventil v kanalizačním systému
Přívzdušňovací ventil slouží k vyrovnání podtlaku v kanalizačním systému a zabraňuje vysávání vody ze sifonů bez odvodu plynů ven z potrubí. Tento ventil je vhodný zejména pro rodinné domy s maximálně dvěma byty jako doplňkové řešení k běžnému odvětrání. Jeho správná instalace pomáhá předcházet problémům s podtlakem, ale neřeší úplné odvětrání škodlivých plynů.
Tip: Častou chybou je poddimenzování odvětracího potrubí nebo jeho nesprávné umístění, což vede k špatnému odvětrání a zápachu v interiéru. Pro domácnosti s vyššími nároky doporučuji konzultovat dimenzování s odborníkem.
Umístění a konstrukce odvětracího potrubí
Odvětrání kanalizace a odpadu začíná správným umístěním odvětracího potrubí, které musí být vedeno od nejvyšší odbočky odpadního systému nad střechu budovy. Podle normy ČSN 75 6760 je nezbytné, aby toto potrubí bylo zakončeno ventilační hlavicí, která zabraňuje pronikání nečistot a vody zpět do systému. Ventilační hlavice zároveň umožňuje plynulé větrání kanalizace, čímž předchází vzniku podtlaku a problémům s odtokem.
Pro správné odvětrání odpadu na střechu platí pravidla týkající se vzdálenosti od oken – minimálně 3 metry horizontálně a 1 metr vertikálně. Tato opatření zajišťují hygienickou nezávadnost a zabraňují pronikání zápachu do obytných prostor. Důležité je také dimenzování odvětrání a vedení potrubí s úhly zalomení nepřesahujícími 45°, aby se minimalizovalo riziko ucpání a zpětného přisávání vzduchu.
Pro efektivní větrání kanalizace a prevenci zamrzání potrubí doporučuje se využití přivzdušňovacích ventilů tam, kde je vedení potrubí delší nebo komplikované. Pravidelná údržba kanalizace a kontrola potrubí kamerou pomáhá odhalit případné závady a zajistit dlouhodobou funkčnost systému.
- Odvětrací potrubí vede od nejvyšší odbočky odpadu nad střechu
- Potrubí je zakončeno ventilační hlavicí, chránící před nečistotami a vodou
- ČSN 75 6760 stanovuje minimální vzdálenost od oken 3 m horizontálně, 1 m vertikálně
- Úhel zalomení potrubí nesmí překročit 45°
- Přivzdušňovací ventil se používá pro lepší dimenzování odvětrání a prevenci zamrzání
Tip: Při montáži odvětrání kanalizace je třeba věnovat zvýšenou pozornost správnému dimenzování potrubí a jeho umístění podle ČSN, aby nedocházelo k zpětnému přisávání vzduchu nebo zápachu do interiéru (zdroj: eagri.cz).
Průměry, materiály a dimenzování odvětracího potrubí
Odvětrání kanalizace a odpadu vyžaduje pečlivý výběr průměru a materiálu odvětrávacího potrubí, stejně jako správné dimenzování podle druhu a počtu zařizovacích předmětů v objektu. V následujících částech se zaměříme na základní parametry, které zajistí funkční a dlouhodobě spolehlivý systém ventilace kanalizace.
Standardní průměry odvětrávacího potrubí
Pro odvětrání kanalizace se nejčastěji používají potrubí s průměrem 110 mm a 125 mm, které odpovídají běžnému průměru odpadního potrubí. Minimální světlost odvětrávacího potrubí by neměla klesnout pod DN 70, což zajišťuje dostatečné přivzdušnění a správnou funkci celého systému. Správný průměr odvětrávacího potrubí odpadu je klíčový pro zabránění zápachu a efektivní větrání kanalizace, čímž se minimalizuje riziko zamrzání potrubí v zimním období.
Materiály potrubí a jejich vlastnosti
Odvětrávací potrubí se vyrábí převážně z polyethylenu (PE) a polypropylenu (PP), které patří mezi nejodolnější materiály vůči vlivům chemických látek v kanalizaci. Polyethylen je díky své pružnosti vhodný pro instalace s rizikem pohybů, zatímco polypropylen nabízí vysokou odolnost proti teplotním výkyvům a UV záření. Tyto materiály zároveň podporují dlouhodobou údržbu kanalizace, protože jsou méně náchylné k usazování nečistot a korozi. Použití ventilační hlavice nebo přivzdušňovacího ventilu ze stejných materiálů zvyšuje spolehlivost a životnost odvětrávacího systému.
Návrh dimenzování podle zařizovacích předmětů
Dimenzování potrubí závisí na počtu a typu zařizovacích předmětů v objektu – například u rodinných domů s několika sanitárními zařízeními se často používá odvětrávací potrubí průměru 110 mm, zatímco u bytových domů s vyšším počtem zařizovacích předmětů je vhodnější průměr 125 mm. Správný návrh odvětrání kanalizace a odpadu zajišťuje plynulý odvod plynů a redukuje tlakové výkyvy v potrubí, což je zásadní pro funkčnost systému a prevenci zpětného zápachu.
| Typ objektu | Počet zařizovacích předmětů | Doporučený průměr potrubí |
|---|---|---|
| Rodinný dům | 1-5 | 110 mm |
| Menší bytový dům | 6-15 | 125 mm |
| Větší bytový dům | více než 15 | 125 mm a více |
Tip: Pro efektivní odvětrání kanalizace a odpadu dbejte na pravidelnou údržbu kanalizace a kontrolu potrubí kamerou, která pomůže včas odhalit případné ucpávky či poškození. Častou chybou je poddimenzování odvětrávacího potrubí, což může vést k problémům s větráním a následným zápachem v interiéru. Pro objekty s neobvyklým počtem nebo typem zařizovacích předmětů doporučuji konzultovat dimenzování s projektantem.
Možnosti ventilace kanalizačního systému: hlavní a doplňkové řešení
Umístění a funkce ventilační hlavice

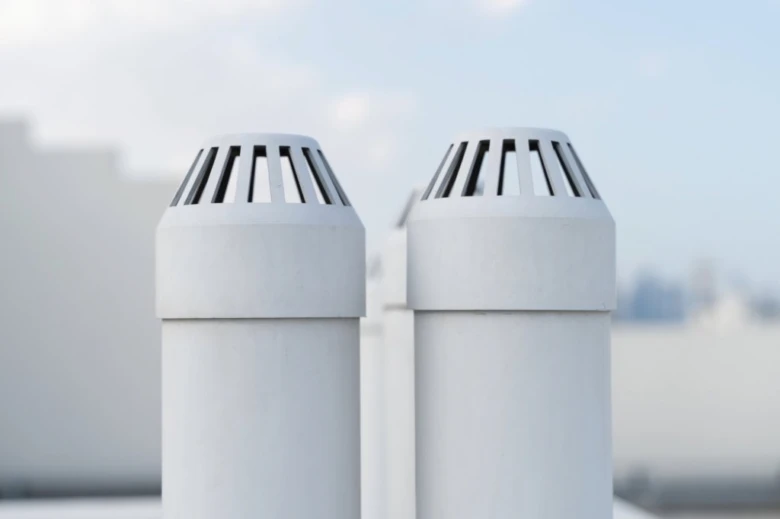

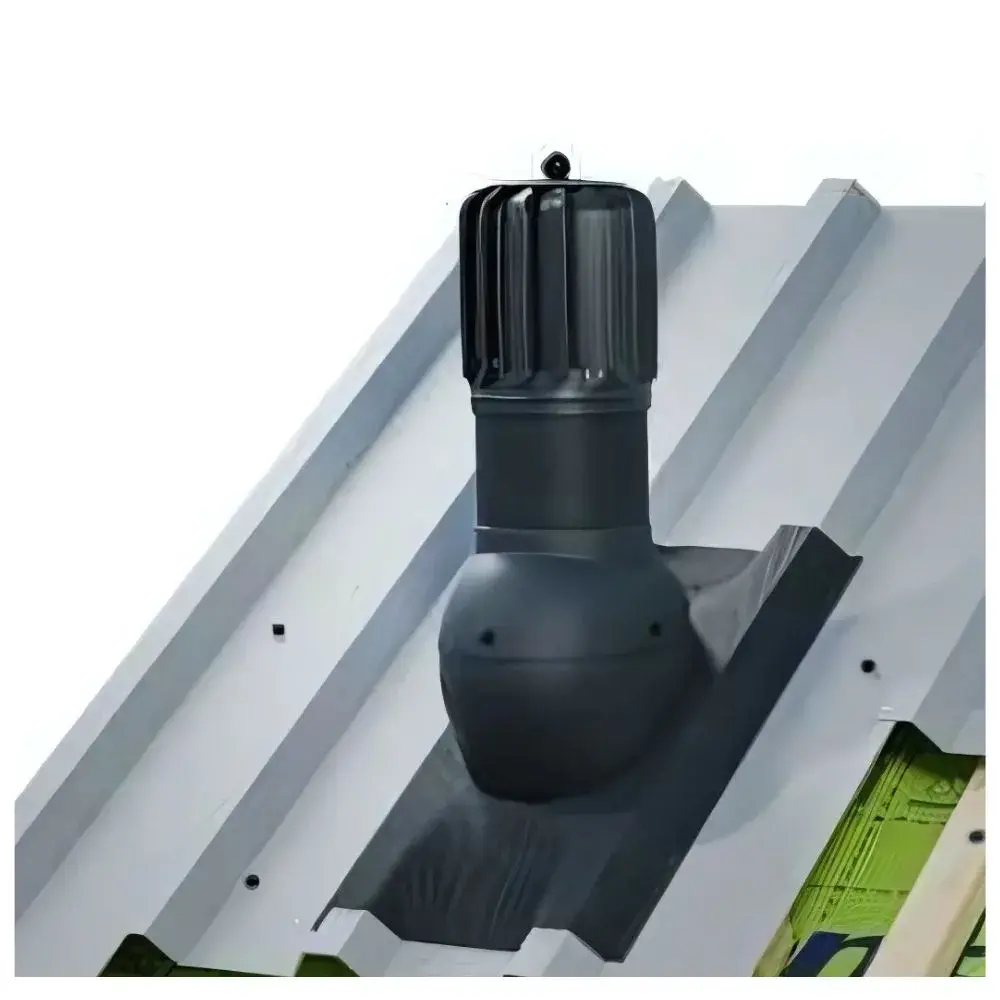

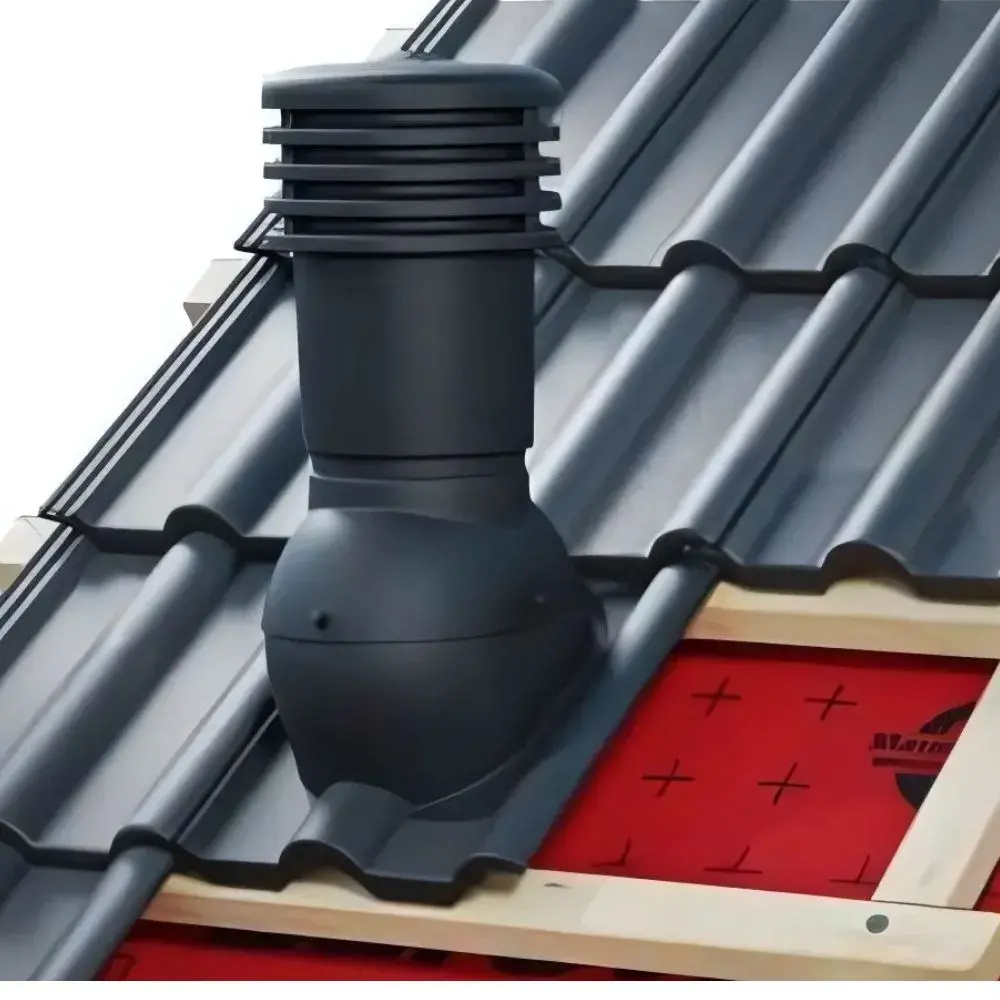

Ventilační hlavice je základním prvkem odvětrání kanalizace, který odvádí odpadní plyny nad střechu budovy. Musí být umístěna na nejvyšším místě svislého odpadního potrubí, minimálně 30 cm nad úrovní střechy, aby zajistila volný odvod plynů a zabránila zpětnému proudění. Hlavice zároveň chrání potrubí před vniknutím dešťové vody, nečistot a živočichů. Správná instalace ventilační hlavice minimalizuje zápach v interiéru a zabraňuje podtlaku, který by mohl vysávat vodu ze sifonů, čímž se předchází hluku a zápachu.
Dimenzování odvětrávacího potrubí
Průměr ventilačního potrubí musí odpovídat průměru hlavního odpadního potrubí, obvykle 110 mm nebo 125 mm, a nesmí být užší než DN 70. Potrubí by mělo být vedené co nejpříměji s maximálním úhlem ohybu 45°, aby se zabránilo usazování kondenzátu a usnadnil odtok případné kondenzované vody zpět do kanalizace. Doporučuje se mírné rozšíření průměru nad střechou, což snižuje riziko zamrzání v zimním období.
Přivzdušňovací ventily jako doplňkové řešení
Přivzdušňovací ventily fungují jako jednosměrné ventily, které při podtlaku v potrubí umožňují přívod vzduchu, ale neodvádějí plyny ven z kanalizace. Jsou vhodné zejména pro rodinné domy s maximálně dvěma byty, kde není možné nebo ekonomicky výhodné instalovat klasické odvětrání s ventilační hlavicí nad střechou. Přivzdušňovací ventil zabraňuje vysávání vody ze sifonů při rychlém odtoku vody a tím eliminuje „šťouchání“ a zápach v interiéru. Tento ventil však nelze považovat za náhradu hlavního odvětrání, vždy musí být doplněn správně dimenzovaným ventilačním potrubím.
Údržba a kontrola odvětrání
Pravidelná údržba ventilačních hlavic a přivzdušňovacích ventilů je nezbytná pro bezproblémový provoz kanalizace. Doporučuje se kontrolovat průchodnost hlavic zejména na podzim, kdy hrozí ucpání listím nebo sněhem. Přivzdušňovací ventily je vhodné kontrolovat po zimním období kvůli případnému zamrznutí nebo mechanickému poškození. Při podezření na závady v odvětrání pomáhá kontrola kanalizačního potrubí kamerou, která odhalí ucpání, praskliny nebo nesprávné napojení větracích prvků.
- Ventilační hlavice odvádí odpadní plyny nad střechu a chrání potrubí před nečistotami
- Přivzdušňovací ventil vyrovnává podtlak v potrubí, ale neodvádí plyny ven
- Přivzdušňovací ventil je doplňkem, nikoli náhradou ventilační hlavice
- Pro rodinné domy s 1-2 byty je přivzdušňovací ventil často vhodným řešením
- Dimenzování ventilačního potrubí musí odpovídat průměru odpadu a délce potrubí
Tip: Na co si dát pozor – nesprávné dimenzování ventilačního potrubí vede k podtlaku, který může vysávat vodu ze sifonů a způsobovat zápach. Větší bytové domy vždy vyžadují klasické odvětrání s ventilační hlavicí nad střechou podle ČSN 75 6760.
Provoz a údržba odvětrání kanalizace
Pro správný a bezproblémový provoz odvětrání kanalizace je nezbytná pravidelná údržba zahrnující kontrolu průchodnosti ventilačních hlavic a čištění souvisejících zařízení. Prevence zamrzání potrubí a hlavic výrazně snižuje riziko poruch a zajišťuje dlouhodobou funkčnost systému.
Pravidelná kontrola a čištění
Kontrolu průchodnosti ventilačních hlavic doporučuji provádět minimálně jednou ročně, ideálně na podzim před nástupem mrazů. Hlavice zablokované nečistotami, listím nebo sněhem mohou omezit odvod plynů, což vede k podtlaku v potrubí a vysávání vody ze sifonů. Zanesené tukové filtry digestoří je nutné čistit přibližně každé 2 měsíce, protože jejich zanesení snižuje účinnost odvětrání a zvyšuje zátěž ventilace koupelen. Ventilátory v koupelnách a WC je třeba pravidelně kontrolovat a čistit – ucpané nebo nefunkční ventilátory způsobují zpětný tah a zápach. Častou chybou je zanedbání těchto úkonů, což vede k hluku, zápachu a častým poruchám kanalizačního systému.
Prevence zamrzání odvětracích hlavic
Zamrzání ventilačních hlavic a odvětracího potrubí je častý problém zejména při teplotách pod −5 °C. Správné dimenzování odvětrání podle ČSN 75 6760 a umístění hlavic minimálně 0,5 m nad úrovní střechy s dostatečným odstupem od sněhových zábran snižují riziko ucpání ledem. Přivzdušňovací ventily, které vyrovnávají tlak v potrubí, mohou omezit vznik podtlaku a tím i zamrzání. Tepelná izolace potrubí v nevytápěných prostorách minimalizuje kondenzaci a následné zamrzání vody v potrubí. Instalace hlavic z UV stabilního plastu nebo nerezové oceli zajišťuje odolnost proti povětrnostním vlivům a mrazu.
Tip: Doporučuji doplnit pravidelnou údržbu kontrolou kanalizačního potrubí kamerou, která odhalí ucpání, praskliny či jiné poškození potrubí dříve, než způsobí závažné poruchy nebo zápach.
Pro koho se údržba hodí a pro koho ne
Pravidelná údržba a prevence zamrzání jsou nezbytné zejména u rodinných domů a menších bytových domů s klasickým odvětráním kanalizace nad střechu. U větších objektů s profesionálním odvětráním a pravidelnou technickou správou je údržba často součástí servisních smluv. Naopak v objektech bez odvětrání nebo s nevyhovujícím systémem může být údržba méně efektivní bez předchozího technického řešení problému.
Odvětrání kanalizace a odpadu v různých typech budov
Odvětrání kanalizace a odpadu musí být vždy přizpůsobeno specifikům daného typu budovy a její kanalizační soustavě. V rodinných domech se často používají přivzdušňovací ventily DN 70, které vyrovnávají podtlak v odpadním potrubí a zabraňují vysávání vody ze sifonů. Tento způsob je vhodný zejména tam, kde není možné vést odvětrání klasickým větracím potrubím nad střechu. Přivzdušňovací ventily fungují jako jednosměrné ventily, které vpouštějí vzduch pouze při podtlaku, a tím minimalizují riziko zamrzání potrubí v zimních měsících. Doporučená maximální výška odpadního potrubí pro použití těchto ventilů je 30 metrů.
Ve vícebytových domech je nezbytné instalovat samostatné větrací potrubí pro každý svislý stoupač kanalizace. Každé větrací potrubí musí mít minimální průměr DN 110 a být vedeno nad střechu, zakončeno ventilační hlavicí, která splňuje požadavky ČSN 75 6760. Dimenzování větrání se řídí počtem odpadních větví a celkovým průtokem, přičemž je nutné dodržet minimální vzdálenost větracího potrubí od oken – nejméně 3 metry od boku okna a 1 metr nad jeho úrovní. Větrací potrubí by mělo být vedené co nejpříměji s maximálním úhlem změny směru 45° a s mírným spádem v ležatých úsecích pro odtok kondenzátu zpět do odpadu. Pravidelná údržba zahrnuje kontrolu průchodnosti ventilačních hlavic, zejména na podzim, aby se předešlo ucpání a snížení funkčnosti.
Průmyslové objekty vyžadují speciální řešení odvětrání kanalizace s ohledem na agresivní chemické látky a vyšší průtoky odpadních vod. Materiály potrubí musí být odolné vůči chemickému zatížení, nejčastěji se používají polypropylenové nebo polyetylénové trubky s větším průměrem až DN 150. Dimenzování odvětrání se řídí normou EN 15056-2 a musí respektovat specifické provozní podmínky. V těchto objektech se často využívají rotační větrací hlavice, které aktivně odsávají plyny bez potřeby elektrické energie, což zvyšuje spolehlivost systému. Údržba musí být pravidelná a zahrnovat kontrolu těsnosti a průchodnosti potrubí, ideálně pomocí kamerové inspekce.
| Typ budovy | Typ odvětrání | Specifika a požadavky |
|---|---|---|
| Rodinný dům | Přivzdušňovací ventil DN 70 | Vyrovnává podtlak, vhodné při nemožnosti odvětrání nad střechu, max. výška odpadu 30 m, riziko zamrzání |
| Vícebytový dům | Samostatné větrací potrubí DN 110 pro každý stoupač | Dimenzování dle počtu větví, větrací hlavice nad střechou, minimální vzdálenost od oken 3 m, pravidelná údržba |
| Průmyslový objekt | Speciální materiály (PP, PE), větší dimenze až DN 150 | Odolnost vůči agresivním látkám, norma EN 15056-2, rotační hlavice pro aktivní odsávání, kamerová kontrola |
Tip: Častou chybou je instalace větracího potrubí s menším průměrem než odpovídá odpadnímu potrubí, což vede k nedostatečnému odvětrání a vysávání vody ze sifonů. Pro rodinné domy s více než dvěma byty se přivzdušňovací ventily nedoporučují, protože neřeší dostatečně tlakové poměry ve větších systémech a mohou způsobit zápach v bytě.
Odborná rada: Pro správné dimenzování a umístění odvětrání v průmyslových objektech doporučuji konzultaci s projektantem podle platných norem, aby bylo zajištěno dlouhodobé bezproblémové fungování a odolnost proti chemickému zatížení.
Časté dotazy k odvětrání kanalizace a odpadu
Otázka: Jak funguje odvětrání kanalizace a proč je důležité?
Odvětrání kanalizace vyrovnává podtlak v potrubí, což zabraňuje vysávání vody ze sifonů a zároveň odvádí škodlivé plyny mimo budovu. Tím se předchází zápachu a prodlužuje životnost kanalizačního systému.
Otázka: Jaký je správný průměr odvětrávacího potrubí?
Minimální průměr pro přivzdušňovací potrubí je DN 70 mm, běžně se používají průměry 110 a 125 mm, které zajistí dostatečný průtok vzduchu a správné dimenzování odvětrání.
Otázka: Kde má končit odvětrací potrubí?
Odvětrací potrubí musí být vyvedeno nad střechu, nejméně 1 metr pod úrovní nejbližšího okna a 3 metry od jeho boku podle ČSN 75 6760, aby bylo zabráněno zpětnému vnikání zápachu.
Otázka: Co je přivzdušňovací ventil a kdy se používá?
Přivzdušňovací ventil je jednosměrný ventil, který vyrovnává podtlak v kanalizačním potrubí bez odvětrání plynů ven. Používá se v rodinných domech s maximálně dvěma byty jako doplněk hlavního odvětrání.
Otázka: Jak zabránit zamrzání odvětracích hlavic?
Prevence spočívá ve správném dimenzování, umístění hlavic na místech chráněných před větrem a použití mrazuvzdorných materiálů. Důležitá je také pravidelná údržba kanalizace a kontrola průchodnosti.
Otázka: Jak často čistit tukové filtry v digestoři?
Doporučuje se čištění tukových filtrů alespoň každé 2 měsíce, přičemž většina filtrů je vhodná pro mytí v myčce nádobí, což zjednodušuje údržbu.
Otázka: Jak probíhá kontrola potrubí kamerou?
Kamerová inspekce umožňuje detailně zjistit neprůchodnost, praskliny či jiné poškození kanalizačního potrubí a provádí se preventivně nebo při podezření na závady.
Otázka: Jaký je časový doběh ventilátorů v koupelnách?
Optimální doběh ventilátoru po vypnutí světla je 2 až 10 minut, což zajistí dostatečnou výměnu vzduchu a odstranění vlhkosti.
Otázka: Jaké jsou běžné chyby při odvětrání kanalizace?
Nejčastější chyby zahrnují nesprávné dimenzování odvětrávacího potrubí, nesprávné umístění ventilačních hlavic a zanedbání pravidelné údržby kanalizace.
Otázka: Jak odvětrat odpad z WC správným způsobem?
Odpad z WC se odvětrává potrubím vyvedeným nad střechu s ventilační hlavicí, průměr odpovídá průměru odpadního potrubí a musí být dodrženy minimální vzdálenosti od oken.
Otázka: Jaký materiál potrubí je nejlepší pro odvětrání?
Pro odvětrání kanalizace jsou vhodné materiály polyethylen a polypropylen, které jsou chemicky odolné, lehké a mají dlouhou životnost.
Otázka: Jaké jsou možnosti ventilace kanalizačního systému?
Hlavní řešení představuje ventilační hlavice nad střechou, doplněná přivzdušňovacími ventily pro vyrovnání podtlaku v potrubí.
Otázka: Jak odvětrání kanalizace ovlivňuje životnost potrubí?
Správná ventilace odvádí agresivní plyny, které by jinak poškozovaly materiál potrubí, čímž prodlužuje jeho životnost o desítky let.
Otázka: Jaké jsou normy pro odvětrání kanalizace?
Platí norma ČSN 75 6760 a evropská norma EN 15056-2, které definují požadavky na dimenzování a umístění odvětrávacích prvků.
Otázka: Jak se řeší odvětrání v průmyslových objektech?
V průmyslových objektech je odvětrání dimenzováno individuálně podle velikosti a typu odpadu, často s použitím speciálních materiálů a ventilů.
Otázka: Může přivzdušňovací ventil nahradit ventilační hlavici?
Ne, přivzdušňovací ventil pouze vyrovnává podtlak a neodvádí plyny ven, proto ventilační hlavici nad střechou nenahrazuje.
Otázka: Jak často je potřeba kontrolovat odvětrání kanalizace?
Údržba a kontrola ventilačních hlavic by měla probíhat minimálně jednou ročně, ideálně na podzim před zimou, aby se předešlo zamrzání.
Otázka: Jak správně instalovat ventilátor v koupelně?
Ventilátor by měl být vybaven zpětnou klapkou a časovým doběhem 2-10 minut, vhodný je také ventilátor s hygrostatem pro automatickou regulaci vlhkosti.
Otázka: Jak odvzdušnit septik?
Septik se odvzdušňuje pomocí větracího potrubí vyvedeného nad střechu, aby se zabránilo hromadění plynů a zápachu v okolí domu.
Otázka: Jak zajistit efektivní ventilaci kanalizace v rodinném domě?
Použijte ventilační hlavici odpovídající průměru odpadního potrubí a doplňte přivzdušňovací ventily podle dispozice a výšky domu pro vyrovnání podtlaku.
Tipy na správné odvětrání kanalizace a odpadu zahrnují důsledné dimenzování podle ČSN, umístění ventilačních hlavic nad střechu a pravidelnou údržbu kanalizace. Časté chyby při odvětrání kanalizace a odpadu jsou zanedbání údržby, příliš malý průměr potrubí a nevhodné umístění hlavic vedoucí k problémům se zápachem a zamrzáním.
