Konstrukční a kovové spoje jsou klíčové pro pevnost a stabilitu dřevěných konstrukcí. Správný výběr tesařských spojů, kovových spojek na dřevo a vhodných vrutů či hřebíků s odpovídajícím průměrem zajistí dlouhou životnost a bezpečnost stavby. Naučíte se, jak je efektivně montovat a na co si dát pozor.
Rychlý přehled
- Vruty do dřeva mají závit hlubší než běžné vruty, což zajišťuje pevné držení bez předvrtání.
- Průměr hřebíků používaných v dřevěných konstrukcích se pohybuje mezi 2,7 a 8 mm, délka mezi 40 a 200 mm.
- Pro spojování dřevěných prvků se často používají kolíky z bukového dřeva s tolerancí otvorů 0/+0,1 mm.
- Lepené spoje vyžadují lisovací tlak minimálně 0,6 MPa pro správné spojení jednotlivých dílů.
- Zemní vruty jsou vyrobeny z nerezových materiálů a slouží k ukotvení trámů v hobby i profesionálních stavbách.
Přehled základních typů konstrukčních a kovových spojů na dřevo
Přehled základních typů konstrukčních a kovových spojů na dřevo poskytuje konkrétní informace o spojovacích prostředcích, které se používají pro pevné a bezpečné propojení dřevěných konstrukcí. Mezi hlavní patří vruty do dřeva s hlubokým závitem, šrouby, hřebíky, kolíky z tvrdého bukového dřeva, svorníky pro vysoká zatížení a různé kovové spojky na dřevo. Každý typ spoje má specifické vlastnosti a použití podle druhu konstrukce a požadované pevnosti.
Typy a velikosti vrutů používaných na dřevo
Vruty s hlubokým závitem jsou základem pevného spojení dřevěných prvků. Délka vrutů by měla být 2 až 3krát větší než tloušťka spojujícího materiálu, aby bylo zajištěno dostatečné zakotvení. Průměr vrutů se obvykle pohybuje mezi 4 a 12 mm, což odpovídá různým konstrukčním potřebám. Správná volba délky a průměru vrutu minimalizuje riziko prasknutí dřeva a zaručuje dlouhodobou stabilitu spoje.
Druhy hřebíků a kolíků pro dřevěné spoje
Hřebíky používané v dřevěných konstrukcích mají průměr nejčastěji 2,7 až 8 mm a délku od 40 do 200 mm, což umožňuje jejich využití v různých typech tesařských spojů. Kolíky jsou vyráběny z tvrdého bukového dřeva a díky přesné toleranci otvorů 0/+0,1 mm zajišťují pevné a bezvůlové spojení. Tyto kolíky se často používají pro lepené spoje dřeva, kde je důležitá přesnost a stabilita spoje.
- Vruty s hlubokým závitem zajišťují pevnost v tahu i smyku
- Hřebíky s různým průměrem a délkou jsou vhodné pro lehčí i těžší spoje
- Kolíky z tvrdého bukového dřeva doplňují spoj pevností a přesností
- Svorníky se využívají tam, kde je potřeba přenést velká zatížení
- Kovové spojky na dřevo zvyšují stabilitu a usnadňují montáž
Tip: Pro správné spojení dřevěných trámů pomocí kovových spojů volte vruty a šrouby s odpovídajícím průměrem a délkou, abyste předešli poškození materiálu a zajistili dlouhodobou pevnost.
Technické parametry a rozměry spojovacích prvků
Technické parametry a rozměry spojovacích prvků zásadně ovlivňují pevnost a trvanlivost tesařských spojů. Pro správný výběr kovových spojů na dřevo je klíčové dodržet doporučené rozměry spojovacího materiálu. Délka vrutu do dřeva by měla být 2 až 3× větší než tloušťka spojujícího dřevěného prvku, aby bylo zajištěno dostatečné ukotvení a pevnost spoje. Průměr hřebíků se pohybuje zpravidla mezi 2,7 a 8 mm, délka se volí podle tloušťky materiálu od 40 do 200 mm.
Pro kolíky dřevěné spoje vyžadují přesné toleranční otvory, které mají rozměrovou odchylku 0 až +0,1 mm, což minimalizuje vůli a zvyšuje pevnost spoje. Tyto parametry jsou klíčové pro konstrukční spoje na dřevěné konstrukce, zejména u nosných prvků a lepených spojů dřeva, kde je potřeba maximální pevnost a stabilita.
Přehled rozměrů spojovacích prvků
| Spojovací materiál | Rozměr | Doporučené hodnoty |
|---|---|---|
| Vruty do dřeva | Délka | 2-3× tloušťka materiálu |
| Hřebíky | Průměr | 2,7-8 mm |
| Hřebíky | Délka | 40-200 mm |
| Kolíky | Toleranční otvory | 0/+0,1 mm |
Tento detailní popis kovových spojů pro dřevěné střechy a krovy nabízí základ pro výběr správného spojovacího materiálu a tipy na kvalitní konstrukční spoje dřeva a kovu. Jak zpevnit dřevěné konstrukce pomocí kovových spojovacích prvků vyžaduje přesné dodržení těchto technických parametrů, aby bylo dosaženo bezpečné a trvalé konstrukce.
Povrchové úpravy a odolnost spojovacích materiálů
Povrchová úprava spojovacích materiálů zásadně ovlivňuje životnost a odolnost kovových spojů používaných ve dřevěných konstrukcích, zejména u exteriérových prvků jako jsou pergoly, terasy či krovy. Spojovací prvky určené pro interiérové použití mají obvykle základní povrchovou úpravu bez speciální ochrany proti korozi, což vede k rychlému poškození vlivem vlhkosti a kondenzace. Pro venkovní prostředí je proto nezbytné používat spojovací materiál s povrchovou úpravou zajišťující odolnost vůči povětrnostním vlivům.
Nejčastěji se používají spojovací prvky s galvanickým zinkováním o minimální tloušťce vrstvy 10-15 µm, které poskytují ochranu proti korozi po dobu několika let. Pro náročnější podmínky je doporučený materiál z nerezové oceli třídy A2 (ocel 304) nebo A4 (ocel 316), které odolávají agresivnímu prostředí, slané vodě a dlouhodobé vlhkosti. Speciální vruty pro terasy a fasády mají povrchovou úpravu s vrstvou polymeru, která minimalizuje poškození dřeva při montáži a zvyšuje korozní odolnost.
Zemní vruty používané k ukotvení dřevěných trámů jsou vyráběny z nerezové oceli nebo silně pozinkované oceli s tloušťkou zinku přes 20 µm, což zajišťuje dlouhodobou životnost i při kontaktu se zemí a vlhkostí. Při použití kovových spojek (např. úhelníků, desek s prolisovanými hroty) je nutné, aby jejich povrchová úprava odpovídala typu konstrukce a prostředí, jinak hrozí rychlá koroze a oslabení spoje.
Tipy na kvalitní konstrukční spoje dřeva a kovu
- Používejte vruty do dřeva s povrchovou úpravou odpovídající prostředí – pro interiér základní zinek, pro exteriér pozinkování s tloušťkou vrstvy min. 10 µm nebo nerez A2/A4.
- Pro venkovní konstrukce vybírejte pozinkované nebo nerezové hřebíky s průměrem 3-5 mm a délkou přizpůsobenou tloušťce spoje.
- Při spojování dřevěných hranolů kombinujte kovové úhelníky s kolíky z tvrdého dřeva (např. buk), jejichž otvory mají toleranci 0/+0,1 mm a jsou o 1 mm hlubší než délka kolíku.
- Vyvarujte se používání spojovacích prvků bez povrchové úpravy nebo s poškozenou vrstvou zinku – častá chyba vedoucí k rychlé korozi a předčasnému selhání spoje.
Volba správné povrchové úpravy spojovacích materiálů prodlužuje životnost dřevěné konstrukce a minimalizuje náklady na opravy způsobené korozí.
Základní tesařské spoje a jejich konstrukční řešení
Tesařské spoje představují tradiční metody spojování dřevěných prvků, které však oslabují průřez dřeva a vyžadují masivnější dimenze konstrukčních prvků. Naopak kovové spojky na dřevo usnadňují montáž a zvyšují pevnost spoje díky použití vrutů a hřebíků s vhodným průměrem. Níže popisujeme základní druhy spojů a jejich charakteristiky.
Tesařské spoje a jejich vliv na pevnost

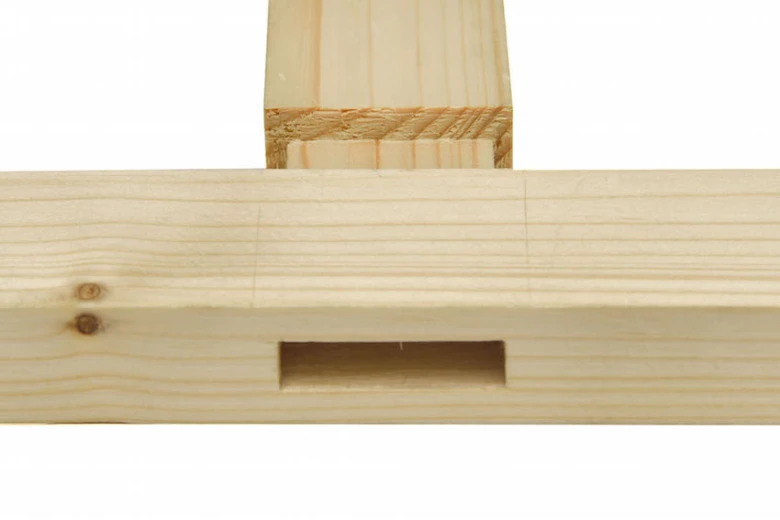

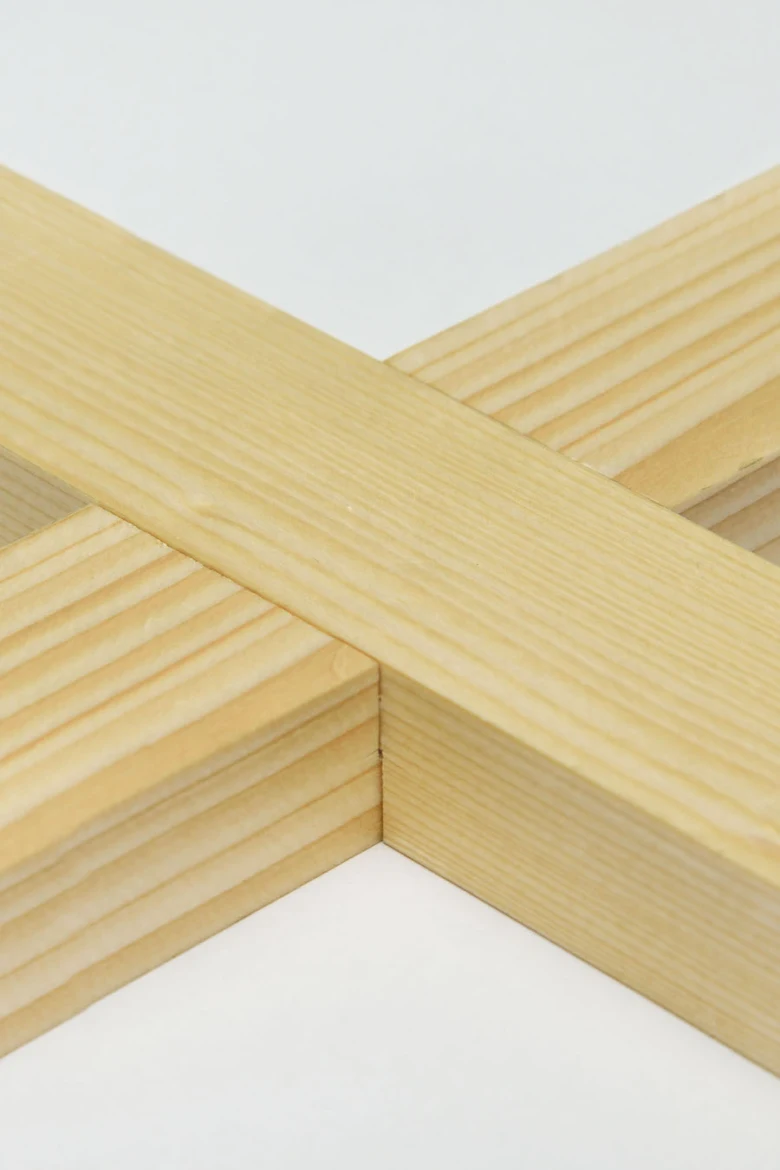

Tesařské spoje, jako jsou čep a dlab, způsobují oslabení průřezu dřeva odstraněním materiálu, což snižuje pevnost spoje. Z tohoto důvodu je potřeba používat masivnější trámy nebo přidávat další výztuže. Tyto spoje jsou nepoddajné a vyžadují přesné opracování, aby konstrukce zůstala stabilní a bezpečná.
Rybinové spoje a jejich konstrukční charakteristiky
Rybinové spoje se vyznačují úhlem zešikmení mezi 75 a 80 stupni a dělí se na otevřené, polokryté a celokryté varianty. Tento typ spoje nabízí lepší mechanickou pevnost díky větší styčné ploše, což zlepšuje rozložení zatížení mezi spojenými prvky.

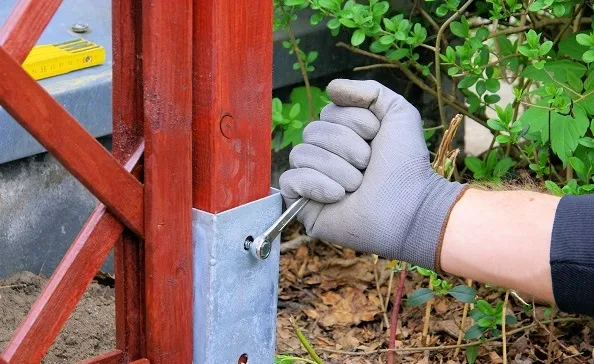

Použití kovových spojek v tesařství
Kovové spojky umožňují rychlou a jednoduchou montáž dřevěných prvků pomocí vrutů do dřeva a hřebíků s odpovídajícím průměrem. Používají se například rohové spoje dřeva s použitím kovových prvků, které zvyšují nosnost a odolnost konstrukce proti deformacím.
- Výběr spojky – zvolte kovové spojky podle typu spoje a zatížení.
- Příprava dřeva – očistěte a upravte povrch pro pevné uchycení spojky.
- Montáž vruty a hřebíky – aplikujte vruty do dřeva s doporučeným průměrem, aby nedošlo k prasknutí materiálu.
- Kontrola spoje – ověřte stabilitu a správné usazení kovových prvků.
Tip: Častou chybou je použití nevhodných vrutů nebo příliš tenkých hřebíků, což může vést k oslabení spoje a následným deformacím konstrukce. Pro nosné prvky doporučuji kombinaci tesařských spojů s kovovými spojkami. Pro lehké a nenosné konstrukce postačí pouze kovové spojky.
Přehled lepených spojů a použitých lepidel v konstrukcích
Lepené spoje dřeva představují konstrukční technologii umožňující spojení dřevěných prvků s pevností srovnatelnou nebo vyšší než u masivního dřeva. Pro konstrukční lepení se využívají především montážní lepidla typu glutinová, disperzní polyvinylacetátová (PVAc), močovinoformaldehydová (UF) a moderní PUR Prepolymer. PUR Prepolymer díky své chemické struktuře zajišťuje vysokou pevnost spoje a je vhodný i pro lepení různorodých materiálů, například dřeva s minerálním kamenem nebo kovem.
Pro dosažení optimální pevnosti lepeného spoje je nezbytné lisování pod tlakem minimálně 0,6 MPa. Tento tlak zajišťuje dokonalý kontakt lepidla s dřevěným povrchem a eliminuje vznik vzduchových kapes, které by mohly oslabit spoj. Při lisování se doporučuje chránit lisovací plochy silikonovým papírem, aby nedošlo k přilepení materiálu k lisovacím deskám.
Epoxidová lepidla se používají v náročných konstrukčních podmínkách, kde je vyžadována vysoká odolnost vůči vlhkosti, mechanickému namáhání a teplotám přesahujícím 100 °C. Díky těmto vlastnostem jsou epoxidová lepidla ideální pro spoje vystavené extrémním vlivům prostředí, například u exteriérových konstrukcí nebo v průmyslových aplikacích.
Lepené spoje doplňují kovové spojky na dřevo, vruty do dřeva a kolíky, přičemž kombinace těchto prvků umožňuje vytvořit pevné, trvanlivé a spolehlivé dřevěné konstrukce. Při aplikaci lepení je zásadní přesné dodržení technologických postupů, včetně správné přípravy povrchů a dodržení doby vytvrzení lepidla. Častou chybou je nedostatečné lisování nebo použití nevhodného typu lepidla, což vede k oslabení spoje a snížení jeho životnosti.
Tip: Lepené spoje se hodí zejména pro nosné konstrukční prvky s vysokými nároky na pevnost a trvanlivost, zatímco pro lehčí nebo dočasné spoje jsou vhodnější kovové spojky a vruty, které umožňují snadnější montáž a případnou demontáž.
| Typ lepidla | Vlastnosti | Použití | Minimální lisovací tlak |
|---|---|---|---|
| Glutinová | Přírodní, nižší odolnost vůči vlhku | Vnitřní nenáročné spoje | 0,6 MPa |
| PVAc | Disperzní, univerzální | Interiérové spoje | 0,6 MPa |
| Močovinoformaldehydová (UF) | Vysoká pevnost, odolnost proti vlhkosti | Konstrukční spoje s vyšší zátěží | 0,6 MPa |
| PUR Prepolymer | Vysoká pevnost, vhodné i pro různé materiály | Nosné konstrukce, lepení různých materiálů | 0,6 MPa |
| Epoxidová | Vysoká odolnost vůči vlhku a teplotám | Náročné exteriérové a průmyslové spoje | Podle výrobce |
Specifika spojů kolíkového typu a svorníků
Kolíky představují základní tesařský spoj s tolerancí otvorů 0/+0,1 mm, která vyžaduje přesnou vůli pro správné usazení. Tato vůle je nezbytná, protože při montáži se často používá rozepnutá ocelová trubka jako přípravek k roztlačení spoje, což umožňuje pevné a přesné spojení dřevěných prvků. Díky tomu kolíky zajišťují stabilitu spoje a současně přispívají k lepší požární odolnosti, protože jsou částečně chráněny obklopujícím dřevem, které zpomaluje tepelné poškození kovu.
Svorníky ve dřevěných konstrukcích fungují jako kovové spojky na dřevo, které zajišťují pevné sepnutí jednotlivých částí. Nové konstrukční varianty svorníků využívají podložky, které zvyšují přítlak a tím i celkovou tuhost spoje. Tento typ spojení je častý u nosných prvků střech a krovů, kde je vyžadována vysoká pevnost a odolnost vůči dynamickému zatížení. Přehled konstrukčních a kovových spojů pro dřevěné konstrukce proto zahrnuje právě tyto dva základní principy – kolíkové spoje s vůlí a svorníky se zajištěním sepnutí.
Ukotvení a speciální spojovací prvky pro dřevěné konstrukce
Zemní vruty z nerezové oceli slouží k pevné fixaci trámů přímo do země a jsou vhodné jak pro hobby stavby, tak profesionální konstrukce. Průměr těchto vrutů se obvykle pohybuje mezi 60 až 120 mm, délka dosahuje 800 až 1500 mm podle typu a zatížení. Nerezový materiál zajišťuje odolnost proti korozi a životnost přesahující 25 let i v exteriérových podmínkách s vysokou vlhkostí. Montáž probíhá bez nutnosti betonování, což zrychluje a zlevňuje stavbu.
Chemické kotvy na bázi vinylesteru se používají k ukotvení dřevěných trámů do betonu, kde vytvářejí pevné a trvanlivé spoje s únosností až 15 kN na jednu kotvu. Tyto kotvy vyplňují i drobné nerovnosti v otvoru, což minimalizuje vůle a zvyšuje stabilitu konstrukce bez nutnosti předchozího vrtání přesné díry. Chemické kotvy vyžadují dodržení doby vytvrzení 24 až 48 hodin pro dosažení plné pevnosti.

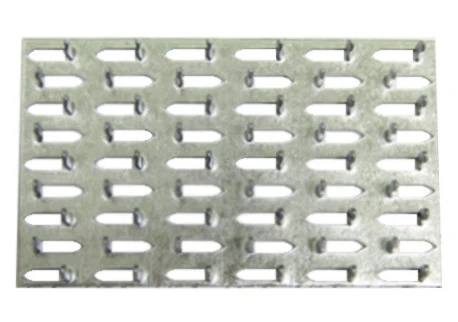

Pro konstrukční spoje dřeva se doporučuje používat vruty do dřeva s průměrem 6 až 10 mm a délkou minimálně 2,5× větší než tloušťka spoje. Správná technika montáže zahrnuje předvrtání otvorů s průměrem o 0,1-0,2 mm menším než průměr vrutu, aby se zabránilo praskání dřeva a zároveň se zajistilo pevné držení. Použití kovových spojek, jako jsou úhelníky a ocelové desky s prolisovanými hroty, umožňuje rychlé a přesné spojení dřevěných prvků bez oslabování průřezu.
Častá chyba: Nedostatečné předvrtání nebo použití vrutů s nevhodným průměrem vede k praskání dřeva a snížení pevnosti spoje. Dále se často podceňuje nutnost použití nerezových nebo pozinkovaných spojovacích prvků v exteriéru, což vede k rychlé korozi a zkrácení životnosti konstrukce.
Pro koho se to hodí: Zemní vruty a chemické kotvy jsou ideální pro stavby pergol, teras a lehkých přístřešků, kde je potřeba rychlé a pevné ukotvení bez betonování. Naopak pro těžké nosné konstrukce s vysokým zatížením se doporučuje kombinovat tyto prvky s tradičními tesařskými spoji a masivními kovovými spojkami podle platných norem.
Použití správných spojovacích prvků a technik montáže výrazně zvyšuje nosnost a odolnost dřevěných konstrukcí proti mechanickému namáhání i povětrnostním vlivům. Dodržení doporučených parametrů průměru, délky a povrchové úpravy spojovacích prvků je klíčové pro dlouhodobou stabilitu a bezpečnost konstrukce.
Detailní montážní postupy a nástroje pro konstrukční spoje
Montáž konstrukčních a kovových spojů na dřevěné konstrukce vyžaduje přesnost a správné nástroje, aby spoje zajistily pevnost a dlouhou životnost. Praktický postup pro konstrukční spoje na dřevěné konstrukce začíná předvrtáním otvorů, což zabraňuje praskání dřeva a usnadňuje zavedení vrutů nebo kolíků. Nástroje jako vrtačka, kladivo a klíč patří mezi základní vybavení pro montáž kovových spojek na dřevo.
- Příprava materiálu – vyberte správné rozměry vrutů do dřeva a kolíků dle tloušťky hranolů a podle typu spoje.
- Předvrtání otvorů – použijte vrtačku s vhodným průměrem vrtáku, který odpovídá průměru vrutu nebo kolíku.
- Umístění kovové spojky – pevně přiložte kovové úhelníky, svorníky nebo jiné tesařské spoje na určené místo.
- Utažení spojovacích prvků – zavrtávejte vruty do dřeva rovnoměrně, nebo zatloukávejte hřebíky odpovídajícího průměru kladivem či pneumatickou hřebíkovačkou.
- Kontrola pevnosti spoje – ověřte stabilitu spoje a případně doplňte další spojovací prvky.
Tip: U kolíků dřevěné spoje vyžadují přesné vyvrtání a silné zatlačení, aby nedošlo k uvolnění spoje. Naopak vruty do dřeva umožňují snadnější demontáž.
Detailní popis kovových spojů pro dřevěné střechy a krovy
Kovové spojky pro dřevěné krovy zajišťují vysokou nosnost i při zatížení větrem nebo sněhem. Při montáži je nezbytné dodržet normy spojů dřeva a použít vhodné svorníky, které se pevně přišroubují k trámům. Tento přehled konstrukčních a kovových spojů pro dřevěné konstrukce pomáhá zvolit nejlepší řešení podle typu stavby a požadované pevnosti.
Normy a certifikace konstrukčních a kovových spojů
Bezpečnost a spolehlivost konstrukčních spojů dřeva a kovu zajišťují specifické normy a certifikace. V České republice platí zejména normy ČSN EN, které stanovují požadavky na tesařské spoje, kovové spojky na dřevo, vruty do dřeva, hřebíky průměr a další spojovací materiály. Tyto normy definují mechanické vlastnosti, rozměrové tolerance i postupy montáže, což pomáhá předejít chybám při spojování dřevěných trámů.
Certifikace materiálů potvrzuje kvalitu a vhodnost spojů pro nosné i nenosné konstrukce. Použití certifikovaných kovových spojů a kolíků dřevěných spojů snižuje riziko konstrukčních poruch a prodlužuje životnost střech, krovů a lepených spojů dřeva.
Přehled konstrukčních a kovových spojů pro dřevěné konstrukce
- Norma ČSN EN 14592 – konstrukční spoje dřeva
- Norma ČSN EN 1995 (Eurokód 5) – navrhování dřevěných konstrukcí
- Certifikace CE pro kovové spojky na dřevo
- Specifikace průměru hřebíků a vrutů dle normy ČSN EN 1995
- Požadavky na pevnost a trvanlivost kolíků dřevěných spojů
Tip: Nedodržení těchto norem patří mezi časté chyby, které vedou k oslabení konstrukce a zvýšenému riziku poruch. Pro konstrukce s vysokým zatížením vždy volte materiály s platnou certifikací.
Odolnost spojů v různých klimatických podmínkách
Spoje v dřevěných konstrukcích musí dlouhodobě odolávat vlhkosti, kolísání teplot a riziku koroze. Vlhkost výrazně ovlivňuje pevnost spojů, protože dřevo pracuje – smršťuje se a bobtná, což může způsobit uvolnění vrutů do dřeva nebo deformaci kovových spojek. Koroze kovových prvků snižuje jejich životnost a bezpečnost spoje, proto je vhodné používat nerezový spojovací materiál, který minimalizuje riziko koroze a prodlužuje funkčnost konstrukce.
Jak vybrat kovové spoje pro exteriér? Doporučuji:
- použít pozinkované nebo nerezové kovové spojky na dřevo s certifikovanou odolností proti korozi
- přizpůsobit průměr hřebíků a vrutů podle zatížení a druhu spoje
- pravidelně kontrolovat a případně obnovovat ochranné nátěry spojů
- volit konstrukční spoje na dřevěné konstrukce s ohledem na očekávané klimatické podmínky
Tip: Pro kvalitní konstrukční spoje dřeva a kovu se vyplatí zvolit kombinaci nerezových vrutů a přesně tvarovaných kovových spojek, které zajistí pevnost i při dlouhodobých teplotních výkyvech. Naopak nevhodné jsou levné nekvalitní kovové prvky, které rychle korodují a mohou vést k poškození tesařských spojů.
Časté dotazy
Jaké jsou základní typy konstrukčních spojů na dřevěné konstrukce?
Patří sem vruty, šrouby, hřebíky, kolíky a kovové spojky, které se liší použitím a pevností.
Jaká je doporučená délka vrutů pro dřevěné spoje?
Délka vrutu by měla být 2-3× větší než tloušťka spoje, aby byla zajištěna pevnost spojení.
Jaký průměr mají běžné hřebíky používané ve dřevěných konstrukcích?
Průměr hřebíků se pohybuje mezi 2,7 a 8 mm, délka 40-200 mm.
Proč se používají kolíky z tvrdého bukového dřeva?
Bukové kolíky mají vysokou pevnost a jejich otvory mají toleranci 0/+0,1 mm pro přesné spojení.
Jaký lisovací tlak je potřebný pro kvalitní lepené spoje?
Lisovací tlak by měl být minimálně 0,6 MPa, aby lepený spoj správně držel.
Jaký materiál je vhodný pro spojovací prvky do venkovních konstrukcí?
Nerezový nebo silně pozinkovaný materiál odolává vlhkosti a korozi, vhodný je pro terasy a pergoly.
Jaké jsou typy tesařských spojů používaných na rohové spoje?
Mezi základní patří čep a dlab, rybinové spoje a spoje na pokos či přeplátování.
Jak lze ukotvit dřevěné trámy v základech?
Používají se zemní vruty z nerezového materiálu a chemické kotvy pro pevné ukotvení.
Jaká je tolerance otvorů pro kolíky ve spojích?
Tolerance otvorů je 0/+0,1 mm, což zajišťuje pevné, ale ne příliš tuhý spoj.
Jak dlouho vydrží kovové spoje v náročných klimatických podmínkách?
Při použití nerezových materiálů a správné údržbě mohou spoje vydržet desítky let bez koroze.
Jaké jsou nejčastější chyby při použití kovových spojů ve dřevěných konstrukcích?
Mezi nejčastější chyby patří nesprávný výběr velikosti spojovacího materiálu a nedodržení minimálního krytí 20 mm od okraje dřeva, což může vést k prasknutí materiálu.
Jaký je správný postup pro montáž kovových úhelníků na dřevěné hranoly?
Úhelníky se upevňují pomocí vrutů o průměru 6 mm, přičemž se doporučuje použít minimálně 4 vruty na každou stranu úhelníku pro zajištění dostatečné pevnosti spoje.
Jaké povrchové úpravy mají kovové spojovací prvky pro venkovní použití?
Pro venkovní použití se používají pozinkované nebo nerezové ocelové prvky s minimální tloušťkou zinku 275 g/m², což zajišťuje ochranu proti korozi po dobu minimálně 25 let.
Jaké jsou základní typy tesařských rohových spojů používaných v dřevěných konstrukcích?
Nejčastěji se používají rybinové spoje, čepové spoje a pero-drážka, přičemž rybinový spoj má typickou šířku 30-50 mm a hloubku 20-30 mm pro optimální pevnost.
Jak se správně ukotví dřevěné trámy pomocí zemních vrutů?
Zemní vruty s průměrem 76 mm a délkou 1500 mm se zavrtávají pod úhlem 90° do země, přičemž je nutné zajistit minimální hloubku zasunutí 1,2 metru pro stabilní ukotvení konstrukce.
