Správný výpočet a volba velikosti jističe je klíčová pro bezpečný provoz elektroinstalace a ochranu zařízení před přetížením nebo zkratem. Zohlednění maximálního zatížení jističe spolu s typem jističe a bezpečnostní rezervou zajistí spolehlivou ochranu a dlouhou životnost elektrických obvodů. Naučíte se, jak přesně vypočítat proud jističe podle konkrétní zátěže a vybrat optimální hodnotu pro vaši instalaci.
📋 Shrnutí v bodech
- Velikost jističe se vypočítá podle vzorce I = P / U, kde I je proud v ampérech, P příkon ve wattech a U napětí (230 V jednofázově, 690 V třífázově).
- Standardní jističe pro byty jsou 16 A, 20 A, 25 A a 32 A, přičemž 25 A odpovídá přibližně 5,5 kW příkonu.
- Bezpečnostní rezerva 25 % se přidává k výpočtu jističe podle ČSN, aby se předešlo nechtěnému vypínání.
- Charakteristiky jističů B, C a D určují citlivost vypínání; B je vhodné pro domácnosti, C pro spotřebiče s vyšším rozběhem, D pro průmyslové stroje.
- Revize jističů se doporučuje provádět minimálně jednou za 5 let, aby byla zajištěna bezpečnost a funkčnost elektroinstalace.
Jak spočítat velikost jističe podle příkonu spotřebičů
Správný výpočet velikosti jističe podle příkonu spotřebičů je zásadní pro bezpečnost a funkčnost elektroinstalace. Výpočet proudu jističe se provádí pomocí jednoduchého vzorce I = P / U, kde I je proud v ampérech, P příkon ve wattech a U napětí v voltech. Pro jednofázovou instalaci se používá napětí 230 V, u třífázové 690 V. Tento základní výpočet umožňuje určit maximální zatížení jističe a vybrat tak správný typ jističe s dostatečnou bezpečnostní rezervou.
Vysvětlení vzorce I = P / U
Vzorec I = P / U slouží k výpočtu elektrického proudu, který prochází jističem. Pro jednofázovou instalaci je napětí U standardně 230 V, což znamená, že pokud znáte příkon spotřebiče v kilowattech, můžete proud spočítat vydělením příkonu napětím. U třífázové instalace se používá napětí 690 V, které odpovídá součtu napětí mezi jednotlivými fázemi. Výpočet proudu jističe tímto způsobem umožňuje odhadnout potřebnou hodnotu jističe a tím předejít přetížení elektroinstalace.
Příklad výpočtu pro bytovou elektroinstalaci
Při příkonu spotřebičů 5,5 kW v bytové jednofázové elektroinstalaci s napětím 230 V vypočtete proud takto: I = 5500 W / 230 V = 23,9 A. Nejbližší vyšší standardní hodnota jističe je 25 A. Tento jistič zajistí, že maximální zatížení nebude překročeno a elektroinstalace zůstane bezpečná. Výběr správného typu jističe pak závisí na charakteristice zátěže a požadavcích revize elektroinstalace.
| Příkon spotřebiče (kW) | Napětí (V) | Vypočtený proud (A) | Doporučený jistič (A) |
|---|---|---|---|
| 3,7 | 230 | 16,1 | 16 |
| 5,5 | 230 | 23,9 | 25 |
| 7,4 | 230 | 32,2 | 32 |
Výpočet pro třífázovou instalaci
Pro třífázovou instalaci s napětím 690 V a příkonem 17 kW platí upravený vzorec I = P / (U × √3). Výpočet tedy je: I = 17000 W / (690 V × 1,732) ≈ 14,2 A. V takovém případě se často používá jistič 16 A, který umožňuje bezpečnou rezervu zatížení. Tento způsob výpočtu je vhodný nejen pro průmyslové objekty, ale i pro rodinné domy s třífázovou elektroinstalací a většími spotřebiči, například elektromobilitou.
- Určení příkonu zařízení – sečtěte výkon všech spotřebičů v dané větvi.
- Zvolení správného napětí – 230 V pro jednofázovou, 690 V pro třífázovou instalaci.
- Výpočet proudu – použijte vzorec I = P / U nebo I = P / (U × √3) u třífázové.
- Výběr jističe – zaokrouhlete vypočtený proud na nejbližší vyšší standardní hodnotu s rezervou.
Jak vybrat správnou charakteristiku jističe (B, C, D) pro domácí elektroinstalaci
Správný výběr charakteristiky jističe je klíčový pro bezpečný a spolehlivý provoz domácí elektroinstalace. Typ jističe se volí podle druhu spotřebičů a jejich rozběhových proudů, což ovlivňuje, kdy jistič vypne při přetížení.
Charakteristika jističe B a její použití v domácnosti
Charakteristika jističe B je navržena pro domácí elektroinstalace s běžnými spotřebiči, které mají nízký rozběhový proud. Tento typ jističe vypíná při proudu 3-5násobku jmenovité hodnoty, což je ideální pro osvětlení, zásuvky a spotřebiče do 3000 wattů. Vyhovuje tak většině rodinných domů a bytů.
Charakteristika jističe C pro spotřebiče s vyšším rozběhovým proudem
Jističe s charakteristikou C slouží pro zařízení s vyšším rozběhovým proudem, jako jsou motorové spotřebiče nebo větší domácí spotřebiče. Vypínají při proudu 5-10násobku jmenovité hodnoty, což umožňuje bezpečný start motorů a snižuje riziko nežádoucích výpadků.

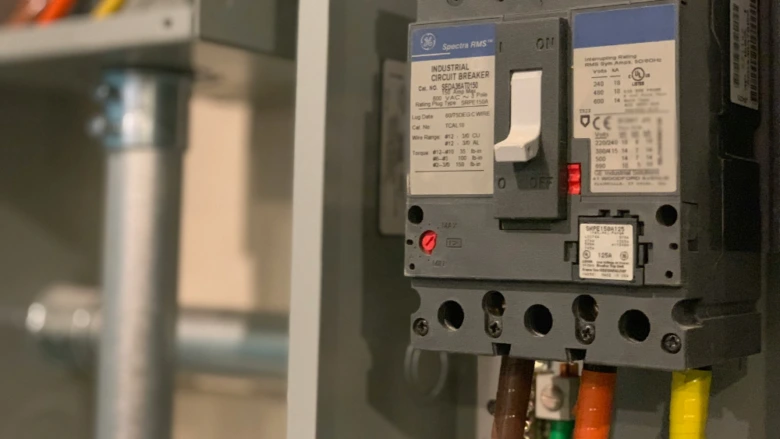

Charakteristika jističe D pro průmyslové a speciální stroje
Charakteristika jističe D je určena pro průmyslové stroje a velké elektromotory s velmi vysokými rozběhovými proudy. Vypíná až při 10-20násobku jmenovité hodnoty, čímž umožňuje bezpečný start těchto zařízení bez přerušení provozu.
| Charakteristika | Rozběhový proud (násobek jmenovité hodnoty) | Typické použití |
|---|---|---|
| B | 3-5 | Osvětlení, běžné zásuvky |
| C | 5-10 | Motorové spotřebiče, větší spotřebiče |
| D | 10-20 | Průmyslové stroje, velké elektromotory |
Tip: Při výpočtu proudu jističe a volbě charakteristiky vždy zohledněte bezpečnostní rezervu jističe a pravidelně provádějte revize elektroinstalace v rodinném domě, aby byla zajištěna dlouhodobá bezpečnost a spolehlivost.
Jak připočítat bezpečnostní rezervu a proč je důležitá
Bezpečnostní rezerva je při výpočtu velikosti jističe nezbytná pro zajištění spolehlivého provozu elektroinstalace v bytě či rodinném domě. Podle platné normy ČSN EN 60898 je doporučeno připočítat k vypočtenému maximálnímu proudu jističe bezpečnostní rezervu ve výši 25 %. Tato rezerva zabraňuje nežádoucímu vypínání jističe při krátkodobých špičkách a souvislých zátěžích, které mohou během běžného provozu vzniknout například při rozběhu elektromotorů, varných desek nebo tepelných čerpadel.
Výpočet jističe proto nezahrnuje pouze součet příkonů spotřebičů, ale i tuto přidanou rezervu, čímž se zvyšuje bezpečnost a komfort uživatele. Například u jednofázového jističe 25 A, který odpovídá přibližně 5,75 kW, je doporučené maximální trvalé zatížení omezeno na 80 % jmenovitého proudu (tedy cca 4,6 kW), což odpovídá připočtení bezpečnostní rezervy a zajišťuje dlouhodobou stabilitu. Při revizi elektroinstalace se kontroluje, zda byla tato rezerva správně zohledněna, a zda charakteristika jističe odpovídá typu zátěže.
Proč je důležité správně dimenzovat jistič v elektroinstalaci
„Bezpečnostní rezerva jističe ve výši minimálně 25 % je klíčová pro ochranu elektroinstalace před přetížením a zároveň předchází častým výpadkům, které by mohly poškodit elektrické spotřebiče nebo snížit komfort bydlení,“ vysvětluje elektroinženýr Jan Novák. Nedodržení této rezervy vede k riziku častých vypínání při běžných provozních špičkách, což může způsobit zkrácení životnosti jističe i připojených zařízení.
Tip: Častou chybou je volba jističe přesně podle maximálního příkonu spotřebičů bez připočtení bezpečnostní rezervy. Tento přístup vede k neplánovaným výpadkům a snížení spolehlivosti elektroinstalace. Rezerva je zvláště důležitá u domácností s elektromobilitou nebo tepelnými čerpadly, kde se vyskytují vysoké rozběhové proudy.
Správné dimenzování jističe s bezpečnostní rezervou se hodí pro běžné domácnosti i rodinné domy s variabilní zátěží. Naopak u velmi nízkých odběrů nebo u instalací s přesně definovaným konstantním zatížením může být rezerva menší, avšak vždy je nutné konzultovat konkrétní řešení s kvalifikovaným elektrikářem.
Jaké jsou běžné hodnoty jističů pro byty a rodinné domy
Velikost jističe v bytové elektroinstalaci se obvykle volí podle maximálního zatížení dané větve a počtu připojených spotřebičů. Pro jednofázové byty jsou nejčastější hodnoty jističů 16 A, 20 A, 25 A a 32 A, přičemž 16 A odpovídá maximálnímu zatížení přibližně 3,5 kW. V rodinných domech s třífázovou elektroinstalací se běžně používají jističe s hodnotami 3×16 A, 3×20 A nebo 3×25 A. Tato konfigurace umožňuje rovnoměrné rozložení zatížení mezi jednotlivé fáze a zajišťuje bezpečnost elektroinstalace.
Pro výpočet proudu jističe je potřeba zahrnout bezpečnostní rezervu a potenciální nárůst spotřeby, což je důležité při plánování revize elektroinstalace. Níže uvedená tabulka velikostí jističů a jejich maximálního zatížení pomůže orientovat se při výběru správné hodnoty.
| Typ instalace | Hodnota jističe | Maximální zatížení (kW) | Příklad použití |
|---|---|---|---|
| Jednofázová – byt | 16 A | 3,5 | Osvětlení, zásuvky, menší spotřebiče |
| Jednofázová – byt | 32 A | 7,4 | Kuchyňské spotřebiče, pračka |
| Třífázová – rodinný dům | 3×25 A | 17,25 | Elektrické vytápění, elektromobilita |
Výpočet zatížení a správné dimenzování jističů v bytě
Správný výpočet velikosti jističe pro elektroinstalaci zahrnuje sečtení příkonů spotřebičů a přidání bezpečnostní rezervy 10-20 %. Častou chybou je poddimenzování, které může vést k vypínání jističe při běžném provozu, nebo naopak zbytečně vysoká hodnota bez ochrany vedení. Pro elektroinstalaci v rodinném domě je rovněž nutné zohlednit rozložení zátěže mezi fáze, aby byla zajištěna stabilita a bezpečnost celého systému.
Jak provést kontrolu a revizi jističů pravidelně
Pravidelná revize jističů je klíčová pro bezpečný provoz elektroinstalace v rodinném domě. Zákonný a doporučený interval revize elektroinstalace, včetně jističů, se obvykle stanovuje na 5 let. Revize jističů zahrnuje kontrolu funkčnosti, stavu rozvaděče a ověření, zda maximální zatížení jističe odpovídá skutečné zátěži s přihlédnutím k bezpečnostní rezervě jističe. Pravidelná kontrola jističe také pomáhá předcházet přetížení a zkratům, které mohou ohrozit celou elektroinstalaci.
Během revize se prověřují zejména:
- správná funkce a spolehlivost jističů různých typů jističů
- stav kontaktů a mechanických částí rozvaděče
- správné dimenzování jističů podle výpočtu proudu jističe a příkonu zařízení
- dodržení bezpečnostních norem pro elektroinstalaci v rodinném domě
Tip: Kontrolu jističů byste neměli odkládat, protože právě pravidelná revize výrazně snižuje riziko elektrických poruch a požárů.
Jak často kontrolovat jistič
Doporučuji plánovat revizi každých 5 let, v případě starších instalací nebo výraznějších změn v elektroinstalaci kontaktujte odborníka dříve.
Jak vybrat jistič pro speciální spotřebiče jako varná deska a tepelná čerpadla
Pro speciální spotřebiče s vyšším příkonem, jako jsou varné desky, tepelná čerpadla nebo nabíjecí stanice elektromobilů, je nutné zvolit jističe s odpovídající hodnotou, která respektuje jejich maximální zatížení a charakteristiku provozu. Správný výpočet proudu jističe i bezpečnostní rezerva jsou klíčové pro spolehlivost elektroinstalace v rodinném domě a úspěšnou revizi elektroinstalace.
Jističe pro varné desky
Pro varné desky se běžně používají jističe s hodnotou kolem 3×25 A až 3×32 A, protože jejich příkon často přesahuje 7 kW. Správný výpočet velikosti jističe pro elektroinstalaci musí zohlednit maximální zatížení jističe i bezpečnostní rezervu, aby se zabránilo častému vypínání. Typy jističů s charakteristikou B jsou u těchto spotřebičů vhodné pro běžné domácnosti.
Jističe pro tepelná čerpadla
Tepelná čerpadla vyžadují jističe schopné zvládnout vyšší rozběhový proud, často s hodnotami 3×25 A a více. Pro správné dimenzování jističe je nezbytné počítat s krátkodobým nárůstem proudu nad jmenovitou hodnotu. Při volbě jističe se doporučuje zohlednit typy jističů vhodné pro motorové zátěže.
Dimenzování jističů pro elektromobilitu
Elektromobilita a nabíjecí stanice vyžadují individuální přístup k dimenzování, jelikož zatížení může kolísat a dosahovat i 32 A či více. Pro domácí elektroinstalaci je klíčové správně určit velikost jističe s ohledem na typ nabíjecí stanice a kapacitu elektromobilu. „Elektromobilita výrazně mění požadavky na elektroinstalaci a vyžaduje pravidelnou revizi a přizpůsobení jističů,“ upozorňuje elektroinženýr Petr Novák.
Jak zohlednit třífázovou instalaci při výpočtu jističe
Třífázová instalace se od jednofázové liší nejen počtem vodičů, ale i napětím, které dosahuje hodnoty 690 V. Tento vyšší parametr je klíčový pro správný výpočet proudu jističe, protože zatížení je rozloženo na tři fáze. Výpočet proudu jističe v třífázové instalaci vychází ze vzorce I = P / U, kde P představuje výkon v kilowattech a U je napětí – v tomto případě 690 V.
Například pro zatížení 17 kW bude proud jističe přibližně 24,6 A (I = 17000 W / 690 V). Při dimenzování je nezbytné připočítat bezpečnostní rezervu jističe a zohlednit typy jističů vhodné pro danou instalaci. Správný výpočet jističe je nezbytný pro bezpečnost i spolehlivost elektroinstalace v rodinném domě, a proto se doporučuje pravidelná revize elektroinstalace.
Jak spočítat správnou hodnotu jističe v bytové elektroinstalaci
„Při výpočtu jističe v třífázové instalaci je zásadní správné rozložení zátěže mezi fáze a zohlednění maximálního zatížení jističe. Nesprávné dimenzování může vést k častým výpadkům nebo poškození zařízení,“ upozorňuje odborník na elektroinstalace.
Jak správně dimenzovat hlavní jistič a kdy kontaktovat distributora

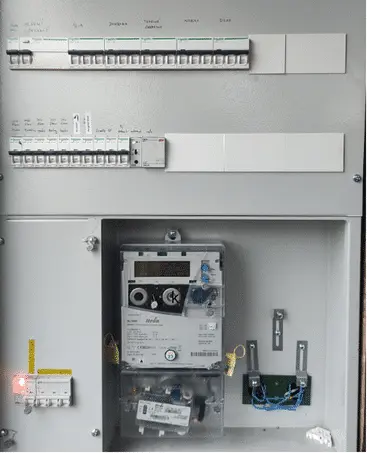

Hlavní jistič je klíčovou součástí elektroinstalace a nachází se za elektroměrem, kde chrání celou rozvodnou síť domu před přetížením. Jeho správná velikost závisí na maximálním zatížení elektroinstalace, které je třeba pečlivě spočítat s ohledem na typy jističů a bezpečnostní rezervu jističe. Pro rodinný dům se běžně používá hlavní jistič s hodnotou 3×25 A, která umožňuje připojení výkonu kolem 17 kW. Výpočet proudu jističe by měl zohlednit celkový příkon všech připojených spotřebičů, například jaký jistič potřebuji na 2000 wattů, což odpovídá proudu přibližně 9 A.
Změna hlavního jističe vyžaduje povolení distributora elektřiny, proto je nutné podat oficiální žádost a čekat na jeho schválení. Bez tohoto kroku nelze elektroinstalaci legálně upravovat. Při plánování změny jističe doporučuji konzultovat revizi elektroinstalace, aby byla zajištěna bezpečnost a odpovídající dimenzování.
_„Správné dimenzování hlavního jističe je základní podmínkou bezpečné provozu elektroinstalace v rodinném domě a zároveň předpokladem pro bezproblémovou spolupráci s distributorem elektřiny,“_ vysvětluje odborník na elektroinstalace Ing. Jan Novák.
Časté dotazy k výpočtu a velikosti jističů v elektroinstalaci
Otázka: Jaký jistič potřebuji na elektrický spotřebič s příkonem 2000 W?
Pro příkon 2000 W při napětí 230 V vypočtete proud I = 2000 / 230 ≈ 8,7 A. Doporučuje se použít jistič s hodnotou 10 A nebo raději 16 A kvůli bezpečnostní rezervě.
Otázka: Jak se vypočítá velikost jističe podle příkonu spotřebiče?
Výpočet proudu jističe probíhá podle vzorce I = P / U, kde P je příkon ve wattech a U napětí (230 V u jednofázové instalace). K vypočtenému proudu přidejte minimálně 25 % bezpečnostní rezervu.
Otázka: Kolik kW zvládne jistič 40 A?
Jistič 40 A pro jednofázovou elektroinstalaci zvládne maximální zatížení přibližně 9,2 kW (40 A × 230 V). Pro třífázovou instalaci (3×40 A) je to asi 27,6 kW.
Otázka: Kolik kW zvládne jistič 32 A?
Jistič 32 A jednofázový pojme cca 7,4 kW, zatímco třífázový jistič 3×32 A zvládne kolem 22 kW.
Otázka: Jaká je běžná hodnota jističe pro rodinný dům?
V elektroinstalaci v rodinném domě se nejčastěji používají jističe s hodnotami 3×16 A, 3×20 A, 3×25 A nebo 3×32 A podle celkové spotřeby.
Otázka: Co znamená charakteristika jističe B, C a D?
Charakteristika B je vhodná pro domácnosti s nízkým rozběhovým proudem, C pro spotřebiče s vyšším rozběhem a D pro průmyslové stroje s velmi vysokými rozběhovými proudy.
Otázka: Jak často je doporučená revize jističů?
Revize elektroinstalace a jističů by měla být prováděna přibližně každých 5 let, aby byla zajištěna bezpečnost a správná funkce.
Otázka: Proč je důležitá bezpečnostní rezerva při výpočtu jističe?
Bezpečnostní rezerva kolem 25 % zabraňuje nežádoucímu vypínání jističe při špičkových a souvislých zátěžích, což zvyšuje spolehlivost elektroinstalace.
Otázka: Jaký jistič je vhodný pro varnou desku?
Varné desky obvykle potřebují jistič s hodnotou minimálně 25 A, závisí však na přesném příkonu konkrétního spotřebiče.
Otázka: Jaké jističe se používají pro elektromobilitu?
Pro elektromobilitu jsou běžné jističe s hodnotami 3×25 A až 3×32 A, přičemž dimenzování se přizpůsobuje konkrétnímu nabíjecímu výkonu.
Otázka: Co je hlavní jistič a kde je umístěn?
Hlavní jistič je umístěn za elektroměrem a chrání celou elektroinstalaci v objektu před přetížením a zkratem.
Otázka: Kdy je potřeba kontaktovat distributora elektřiny kvůli jističům?
Pokud plánujete změnu velikosti hlavního jističe, je nutné podat žádost u distributora elektřiny a projednat technické podmínky.
Otázka: Jaký jistič použít na elektrickou zásuvku s výkonem 3000 W?
Pro příkon 3000 W při 230 V je proud 13 A, proto se doporučuje jistič 16 A, který zajistí bezpečný provoz i s rezervou.
Otázka: Jak zohlednit třífázovou instalaci při výpočtu jističe?
Při třífázové instalaci použijte napětí 690 V (3×230 V). Výpočet proudu probíhá podle I = P / U, například pro 17 kW to je 17 000 / 690 ≈ 24,6 A.
Otázka: Jaké chyby se často dělají při výběru jističe?
Typické chyby jsou poddimenzování jističe bez bezpečnostní rezervy, špatný výběr charakteristiky a ignorování specifik elektroinstalace, což může vést k neplánovaným výpadkům.
Výpočet zatížení a správné dimenzování jističů v bytě
Správný výpočet zatížení zajistí bezpečný provoz a zabrání přetížení. Používá se vzorec I = P / U, kde P je součet příkonů spotřebičů a U je napětí. Vždy připočtěte minimálně 25 % bezpečnostní rezervy pro pokrytí špiček.
Tabulka velikostí jističů a jejich maximální zatížení
| Jistič (A) | Maximální zatížení (kW) jednofázově | Maximální zatížení (kW) třífázově | |
|---|---|---|---|
| 10 | 2,3 | 6,9 | |
| 16 | 3,7 | 11 | |
| 20 | 4,6 | 13,8 | |
| 25 | 5,7 | 17,3 | |
| 32 | 7,4 | 22 | |
| 40 | 9,2 | 27,6 |
Odborná rada: Pro správný výpočet a výběr jističe vždy zvažte typ elektroinstalace a plánovanou zátěž, aby nedošlo k častému vypínání jističe nebo jeho poddimenzování.
