Stejnosměrný proud (DC) se vyznačuje konstantním směrem a velikostí elektrického proudu, což výrazně ovlivňuje jeho využití v elektrotechnice. Na rozdíl od střídavého proudu se DC často používá v elektronických zařízeních, akumulátorech a průmyslových aplikacích. Poznání jeho vlastností a omezení pomáhá správně zvolit zdroj i měřicí metody pro konkrétní použití.
Stručně a jasně
- Stejnosměrný proud (DC) má konstantní směr a stabilní napětí, což je klíčové pro elektroniku a baterie.
- DC se používá v automobilovém průmyslu, průmyslových procesech a obnovitelných zdrojích energie.
- Lokální DC mikrosítě mohou ušetřit až 20 % energie oproti tradičním řešením.
- Hlavní zdroje DC jsou galvanické články, solární panely a usměrňovače.
- Transformace napětí u DC je složitější než u AC, což omezuje přenos na dlouhé vzdálenosti.
Definice a základní vlastnosti stejnosměrného proudu
Stejnosměrný proud (DC) je elektrický proud, při kterém elektrony plynou stále jedním směrem, čímž zajišťuje stabilní a konstantní napětí v obvodu. Tento typ proudu se liší od střídavého proudu (AC) tím, že nemění směr toku a jeho průběh je rovnoměrný, což je klíčové v mnoha elektronických a elektroinstalačních aplikacích. Například běžná napětí zdrojů stejnosměrného proudu jsou 12 V u automobilových baterií nebo 5 V u USB zařízení.
Stejnosměrný proud má několik charakteristických vlastností v elektrotechnice:
- konstantní směr toku elektronů zajišťuje předvídatelné chování elektrických obvodů
- stabilní napětí umožňuje přesnější řízení a měření elektrických zařízení
- jednoduchý průběh proudu usnadňuje použití v elektronických obvodech a invertorech
- zdroje stejnosměrného proudu zahrnují baterie, solární panely a usměrňovače střídavého proudu
Jaké technické vlastnosti má stejnosměrný proud ve srovnání se střídavým
Stejnosměrný proud nevykazuje průběh střídavého proudu, který periodicky mění směr a velikost. To znamená nižší elektromagnetické rušení, ale zároveň omezené možnosti snadné transformace napětí, což je nevýhoda DC v některých aplikacích.
Odborná rada: Při měření stejnosměrného proudu je důležité použít vhodný měřicí přístroj s funkcí DC, protože nesprávné nastavení může vést k nepřesným hodnotám.
Rozdíly mezi stejnosměrným a střídavým proudem
Střídavý a stejnosměrný proud se zásadně liší v chování elektrického proudu a napětí. Střídavý proud v Evropě mění směr toku elektronů 50krát za sekundu – jeho frekvence je tedy 50 Hz. Tento průběh střídavého proudu je sinusový, což znamená, že napětí i proud periodicky klesá a stoupá od nulové hodnoty k maximální a zpět. Naproti tomu stejnosměrný proud má konstantní směr i velikost napětí, například baterie běžně dodávají 12 V DC.
Jaké jsou hlavní rozdíly mezi stejnosměrným a střídavým proudem
- Střídavý proud mění směr a velikost napětí periodicky, stejnosměrný proud zůstává konstantní.
- Stejnosměrný proud pochází ze zdrojů jako baterie nebo usměrňovače, střídavý proud ze zásuvek s napětím 230 V.
- Měření stejnosměrného proudu vyžaduje zařízení schopné zaznamenat trvalý proud bez změny polarity.
- Výhody stejnosměrného proudu zahrnují stabilitu napětí, nevýhodou je obtížnější přenos na dlouhé vzdálenosti oproti AC.
Podrobnější informace o vlastnostech a zdrojích stejnosměrného proudu nabízí portál Eagri.cz, který se věnuje i praktickým aspektům elektroinstalací.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Hlavní zdroje a výroba stejnosměrného proudu
Stejnosměrný proud (DC) získáváme z několika klíčových zdrojů, které se liší principem výroby i použitím. Galvanický článek je základní zdroj DC, který dělíme na primární a sekundární. Primární článek, například běžná alkalická baterie s napětím 1,5 V, je nevratný zdroj energie. Sekundární článek, tedy akumulátor s napětím kolem 12 V, umožňuje opakované nabíjení a používá se v automobilech či záložních zdrojích. Dalším významným zdrojem jsou fotovoltaické články v solárních panelech, které přímo přeměňují sluneční záření na stejnosměrný proud bez nutnosti spalování nebo mechanického pohybu. Usměrňovače slouží k přeměně střídavého proudu (AC) na stejnosměrný, což je nezbytné například v elektroinstalacích pro napájení elektroniky.
Jaké jsou zdroje stejnosměrného proudu a jejich použití
| Zdroj | Typ napětí | Typické napětí | Použití |
|---|---|---|---|
| Primární článek | DC | 1,5 V | Malé přenosné přístroje |
| Sekundární článek | DC | 12 V | Automobily, záložní zdroje |
| Fotovoltaický článek | DC | podle panelu | Solární elektrárny, dobíjení |
| Usměrňovač | DC (z AC) | variabilní | Napájení elektroniky, DC motory |
Tip: Při měření stejnosměrného proudu je třeba respektovat polaritu, jinak může dojít k poškození měřicího přístroje. Výhody stejnosměrného proudu, jako je stabilní průběh napětí, využívají například elektronická zařízení, kde je střídavý a stejnosměrný proud rozdíl zásadní pro správnou funkci. Nevýhodou může být vyšší ztráta při dlouhých přenosech, proto se v energetice častěji volí střídavý proud.
Praktické aplikace a použití stejnosměrného proudu v elektrotechnice
Stejnosměrný proud (DC) má široké využití v různých oblastech elektrotechniky a elektroniky, kde je potřeba stabilní a konstantní proud. Následující podsekce představují konkrétní příklady jeho použití a klíčové vlastnosti.
Kde se ve skutečnosti používá stejnosměrný proud v praxi?
Stejnosměrný proud se standardně používá v automobilovém průmyslu, kde automobily využívají 12 V DC systémy pro napájení elektroniky. Elektromobily spoléhají na vysokonapěťové baterie s DC napětím často přes 300 V, které zajišťují efektivní pohon motoru. LED osvětlení vyžaduje stabilní stejnosměrný proud pro rovnoměrné svícení a dlouhou životnost. V průmyslu najdeme DC proud v aplikacích jako svařování, kde je potřeba přesné řízení tepla, nebo v elektrolýze, kde proud umožňuje chemické reakce. Tyto příklady využití stejnosměrného proudu v elektrotechnice ukazují jeho nezastupitelnou roli v moderních technologiích.
Jaké jsou hlavní vlastnosti stejnosměrného proudu v elektrotechnice?
Stejnosměrný proud má konstantní směr toku elektronů a stabilní napětí, což jej odlišuje od střídavého proudu, který pravidelně mění polaritu. Typické napětí v běžných DC obvodech je 12 V, ale v průmyslových aplikacích může dosahovat i stovek voltů. Stabilita proudu usnadňuje regulaci výkonu, což je výhodné například v LED osvětlení nebo nabíjení baterií. Měření stejnosměrného proudu vyžaduje přístroje s odpovídajícím rozsahem a polaritou, protože nesprávné zapojení může ukázat chybná data. Výhody stejnosměrného proudu zahrnují efektivní napájení citlivých zařízení, zatímco nevýhodou může být složitější přenos na dlouhé vzdálenosti ve srovnání s AC.
- Identifikace aplikace – určete, zda zařízení vyžaduje stabilní DC napětí.
- Výběr vhodného zdroje DC – například baterie, usměrňovač nebo solární panel.
- Měření proudu – použijte multimetr s funkcí měření DC proudu a dodržujte polaritu.
- Regulace výkonu – aplikujte vhodné regulátory nebo měniče pro stabilní chod zařízení.
Tip: Pro efektivní použití stejnosměrného proudu v průmyslových aplikacích je nezbytné správné dimenzování zdrojů a pravidelná kontrola měření, aby nedocházelo k přetížení nebo poškození zařízení.
Jak měřit stejnosměrný proud správně
Měření stejnosměrného proudu v elektrozařízeních vyžaduje přesný postup a vhodné nástroje, aby bylo bezpečné a spolehlivé. Správné zapojení ampérmetru do obvodu je klíčové pro získání přesných výsledků a ochránění přístroje před poškozením.
Příprava měření
Připravte ampérmetr s dostatečným měřicím rozsahem podle očekávané hodnoty stejnosměrného proudu. Před měřením zkontrolujte, že je přístroj správně kalibrován a bezpečně připojený, aby nedošlo k riziku zkratu nebo poškození zdrojů stejnosměrného proudu.
Postup měření
- Odpojte napájení obvodu.
- Zapojte ampérmetr do série s měřeným obvodem tak, aby proud procházel přes přístroj.
- Zapněte napájení a odečtěte hodnotu proudu na displeji ampérmetru.
- Po dokončení měření vypněte napájení a odpojte ampérmetr.
Časté chyby a jak se jim vyhnout
- Zapojení ampérmetru paralelně místo sériově může způsobit zkrat a vážné poškození přístroje.
- Přetížení ampérmetru nad jeho maximální rozsah vede k trvalému poškození.
- Nedostatečné zajištění kontaktů může způsobit nesprávné měření nebo výpadky.
Tip: Pro domácí elektroinstalace doporučuji používat ampérmetry s pojistkou a pečlivě sledovat maximální hodnoty, abyste předešli běžným chybám měření.
Výhody a nevýhody stejnosměrného proudu
Stejnosměrný proud (DC) v elektrotechnice nabízí stabilní napětí s minimálními výkyvy, což umožňuje přesnou regulaci výkonu a spolehlivý provoz citlivých elektronických zařízení. Konstantní směr toku elektronů usnadňuje měření stejnosměrného proudu pomocí ampérmetrů s přímou indikací, bez nutnosti korekcí pro změny polarity. Nevýhodou zůstává komplikovaná transformace napětí, protože DC nelze jednoduše měnit pomocí transformátorů, což omezuje jeho přenos na velké vzdálenosti a vyžaduje použití usměrňovačů a invertorů, které zvyšují technickou složitost a náklady.
Výhody a nevýhody používání stejnosměrného proudu v elektrotechnice
- Stabilní napětí DC umožňuje přesnou regulaci výkonu a minimalizuje rušení v elektronických obvodech
- Hlavní zdroje DC jsou baterie (primární i sekundární), fotovoltaické články a usměrňovače, které přeměňují AC na DC
- Transformace napětí DC vyžaduje složité elektronické měniče, což omezuje efektivní přenos elektřiny na vzdálenosti nad několik stovek kilometrů bez speciálních HVDC technologií
- Přenos stejnosměrného proudu bez transformace vede k vyšším ztrátám energie než u střídavého proudu, který lze snadno přizpůsobit vysokému napětí pro snížení ztrát
- DC mikrosítě (DC Microgrid) umožňují úsporu energie až 20 % díky eliminaci zbytečných konverzí mezi AC a DC a přímému skladování energie v bateriích
- V průmyslu je DC nezbytný pro procesy jako elektrolýza, galvanizace a svařování, kde stabilita a konstantní proud výrazně zvyšují kvalitu výsledku
Pro koho se stejnosměrný proud hodí: zařízení s požadavkem na stabilní a přesné napětí, například LED osvětlení, elektronika, elektromobily a obnovitelné zdroje energie.
Pro koho není DC vhodný: rozsáhlé distribuční sítě pro přenos elektřiny na stovky kilometrů, kde je efektivnější použití střídavého proudu kvůli snadné transformaci napětí a nižším ztrátám.
Moderní trendy v přenosu a využití stejnosměrného proudu

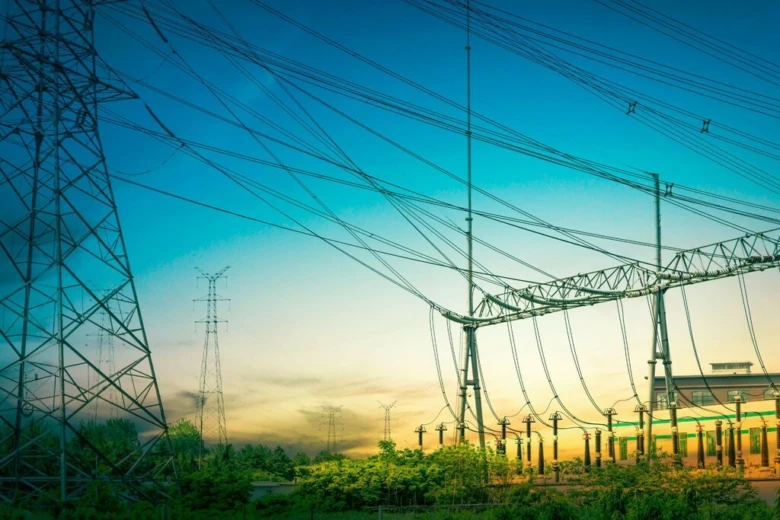

Vysokonapěťový přenos stejnosměrného proudu (HVDC)
HVDC přenosy umožňují efektivní přepravu elektřiny na vzdálenosti přesahující 600 kilometrů s přibližně o 30 % nižšími ztrátami než u tradičních střídavých sítí. Stabilní průběh stejnosměrného proudu usnadňuje přesné řízení přenosové kapacity a minimalizuje kolísání napětí, což zvyšuje spolehlivost a bezpečnost přenosových systémů. HVDC linky využívají usměrňovače a invertory pro konverzi mezi AC a DC, což umožňuje propojení vzdálených sítí s rozdílnými frekvencemi nebo fázemi.
DC mikrosítě a jejich implementace
DC mikrosítě představují lokální distribuční systémy pracující s napětím typicky mezi 48 V a 380 V DC, které umožňují přímé napájení spotřebičů a skladování energie z obnovitelných zdrojů. Praktická měření ukazují, že DC mikrosítě mohou snížit energetické ztráty až o 20 % ve srovnání s AC systémy díky eliminaci několikanásobných přeměn napětí a proudu. Tyto mikrosítě usnadňují integraci bateriových úložišť a fotovoltaických panelů, čímž zvyšují celkovou účinnost lokální výroby a spotřeby elektřiny.
Integrace obnovitelných zdrojů a IT infrastruktura
Stejnosměrný proud je nezbytný pro efektivní provoz fotovoltaických panelů a bateriových systémů, které generují a ukládají DC elektřinu, jež se následně invertuje na střídavý proud pro běžné použití. V IT infrastruktuře, například v datových centrech, DC napájení snižuje energetické ztráty až o 10 % oproti tradičním AC systémům díky přímému napájení serverů a síťových zařízení. Správné měření stejnosměrného proudu v těchto aplikacích vyžaduje speciální ampérmetry s funkcí měření DC, protože běžné měřiče pro AC nejsou vhodné. Tento trend zároveň zlepšuje bezpečnost a řízení napájení, protože DC systémy umožňují rychlejší reakce na změny zátěže a lepší ochranu proti přepětí.
Bezpečnost a normy při práci se stejnosměrným proudem
Při manipulaci se stejnosměrným proudem (DC) v domácnostech i průmyslu je zásadní dodržovat přísné bezpečnostní normy, které snižují riziko zkratu a přehřátí vodičů. Na rozdíl od střídavého proudu má DC konstantní směr a velikost, což vyžaduje jiné přístupy k ochraně a měření stejnosměrného proudu. Normy specifikují správné dimenzování vodičů a použití ochranných prvků, aby se předešlo nebezpečným situacím.
Bezpečnostní opatření zahrnují:
- použití vhodných pojistek a jističů přizpůsobených DC charakteristikám
- instalaci ochranných krytů a izolace pro prevenci kontaktu s neživými částmi
- pravidelné kontroly a údržbu zařízení podle platných norem
- školení pracovníků v průmyslu a osvětu uživatelů v domácnostech
Tip: Při práci s DC zdroji a invertory je nutné dbát na specifika, protože nevýhody stejnosměrného proudu, jako je vyšší nebezpečí vzniku oblouku, vyžadují speciální ochranné pomůcky a postupy. Dodržování norem pomáhá zajistit bezpečný provoz i při výhodách stejnosměrného proudu v moderních aplikacích.
Detailní princip fungování usměrňovačů a invertorů
Usměrňovače jsou zařízení, která přeměňují střídavý proud (AC) na stejnosměrný proud (DC), a to především za pomocí diod. Diody fungují jako jednocestné ventily pro elektrický proud – propouští proud pouze v jednom směru, čímž eliminují opačnou polaritu střídavého proudu. Výsledkem je pulsující stejnosměrný proud, který lze dále filtrovat a stabilizovat. Tento proces je klíčový například ve zdrojích stejnosměrného proudu používaných v elektronických zařízeních.
Invertory naopak převádějí stejnosměrný proud zpět na střídavý. Používají spínače řízené řídicími obvody, které generují střídavý průběh proudu s požadovanou frekvencí a tvarem. Tato technologie je nezbytná například u solárních elektráren nebo v systémech HVDC přenosu, kde je nutné přizpůsobit DC pro potřeby AC sítí.
Jaké jsou hlavní rozdíly mezi stejnosměrným a střídavým proudem
Zatímco stejnosměrný proud má konstantní směr a velikost, průběh střídavého proudu pravidelně mění směr a amplitudu. Výhody stejnosměrného proudu spočívají v jeho stabilitě a jednoduchosti měření, ale nevýhodou bývá složitější přenos na velké vzdálenosti bez ztrát. Používání usměrňovačů a invertorů umožňuje efektivní využití obou typů proudu podle konkrétní aplikace.
Ekonomické aspekty využití stejnosměrného proudu
Ekonomické aspekty využití stejnosměrného proudu jsou úzce spojeny s náklady na instalaci, provoz a údržbu ve srovnání se střídavým proudem. Stejnosměrné (DC) systémy snižují energetické ztráty zejména v lokálních sítích díky eliminaci častých konverzí mezi AC a DC, což může vést k úspoře až 20 % energie v DC mikrosítích. Naopak investice do zařízení pro transformaci a přenos stejnosměrného proudu, jako jsou usměrňovače a invertory, jsou podstatně vyšší než u tradičních AC systémů. Přenos elektřiny na dlouhé vzdálenosti pomocí HVDC technologií vyžaduje drahá speciální zařízení, ale umožňuje efektivnější přepravu energie s nižšími ztrátami než AC přenosy na stovky kilometrů.
Výhody a nevýhody používání stejnosměrného proudu v elektrotechnice
| Kritérium | Stejnosměrný proud (DC) | Střídavý proud (AC) |
|---|---|---|
| Náklady na instalaci | Vyšší kvůli nutnosti usměrňovačů, invertorů a speciálních HVDC zařízení | Nižší díky dostupnosti standardních transformátorů |
| Provozní náklady | Nižší díky snížení ztrát při přenosu a eliminaci častých konverzí | Vyšší z důvodu opakovaných přeměn napětí a proudu |
| Údržba | Vyšší složitost zařízení, vyžaduje specializovaný servis | Nižší nároky na údržbu díky jednoduché konstrukci |
Tip: Provoz stejnosměrných systémů je ekonomicky výhodný především v průmyslových aplikacích, elektromobilitě a moderních domácnostech s DC mikrosítěmi, kde se snižují energetické ztráty a náklady na provoz. Naopak u rozsáhlých přenosových sítí zůstává střídavý proud ekonomičtější volbou kvůli nižším investičním nákladům na transformaci a přenos elektřiny.
Časté dotazy
Kde se nejčastěji používá stejnosměrný proud?
DC proud se běžně používá v automobilovém průmyslu (12 V systémy), elektromobilech s vysokonapěťovými bateriemi, LED osvětlení a průmyslových procesech jako svařování a elektrolýza.
Jaký je hlavní rozdíl mezi stejnosměrným a střídavým proudem?
Hlavní rozdíl je v tom, že DC má konstantní směr a stabilní napětí, zatímco AC mění směr 50× za sekundu při napětí 230 V v Evropě.
Jak správně změřit stejnosměrný proud?
Použijte ampérmetr s vhodným měřicím rozsahem, zapojte jej do série s obvodem a vyhněte se nesprávnému zapojení, které může poškodit přístroj.
Jaké jsou hlavní zdroje stejnosměrného proudu?
Mezi hlavní zdroje patří primární a sekundární galvanické články (baterie, akumulátory), fotovoltaické články a usměrňovače převádějící AC na DC.
Jaké jsou výhody stejnosměrného proudu?
Výhody zahrnují stabilní a přesné napětí, jednoduchou regulaci výkonu a vhodnost pro baterie a citlivou elektroniku.
Jaké jsou nevýhody stejnosměrného proudu?
Nevýhody jsou složitější transformace napětí a vyšší ztráty při přenosu elektřiny na dlouhé vzdálenosti.
Co je HVDC a jaké jsou jeho výhody?
HVDC je vysokonapěťový přenos stejnosměrného proudu, který umožňuje efektivní přepravu elektřiny na stovky kilometrů s minimálními ztrátami.
Co jsou DC mikrosítě a jaký mají význam?
DC mikrosítě jsou lokální DC elektrické sítě, které umožňují přímou skladovatelnost energie a mohou ušetřit až 20 % energie oproti tradičním systémům.
Jak fungují usměrňovače a invertory?
Usměrňovače převádějí střídavý proud na stejnosměrný pomocí diod, invertory pak DC mění zpět na AC pomocí spínačů a řídicích obvodů.
Jaké bezpečnostní normy je třeba dodržovat při práci s DC?
Je nutné používat ochranné pomůcky, správně dimenzovat vodiče, kontrolovat izolaci a dodržovat platné normy, aby se předešlo zkratům a přehřátí.
Jaké jsou charakteristické vlastnosti stejnosměrného proudu v elektrických obvodech?
Stejnosměrný proud má konstantní směr a velikost, což znamená, že jeho hodnota se v čase nemění, na rozdíl od střídavého proudu.
Jaké jsou hlavní způsoby výroby stejnosměrného proudu?
Stejnosměrný proud se vyrábí například pomocí galvanických článků, baterií a usměrňovačů, které převádějí střídavý proud na stejnosměrný.
Proč je stejnosměrný proud preferován v elektronických zařízeních?
Protože elektronické součástky jako tranzistory a integrované obvody vyžadují stabilní a nepřerušovaný proud, který stejnosměrný proud poskytuje.
Jaký je význam polarity u stejnosměrného proudu?
Polarity určuje směr toku proudu; nesprávné připojení může vést k poškození zařízení, proto je důležité dodržovat správné označení plus a minus.
Jaké jsou moderní trendy v přenosu energie pomocí stejnosměrného proudu?
Rostoucí využití technologie HVDC umožňuje efektivní dálkový přenos energie s nižšími ztrátami než u střídavého proudu.
