Vodiče elektrického proudu tvoří základ každé elektrické instalace a jejich správný výběr ovlivňuje bezpečnost i funkčnost celého systému. Rozdíly v materiálu, průřezu i elektrické izolaci určí, jaký druh vodiče použít pro konkrétní aplikaci. Barevné značení vodičů pak usnadňuje orientaci a minimalizuje riziko chyb při zapojování.
📊 Klíčová fakta
- Elektrický vodič se skládá z jádra (žíly) a izolace, přičemž jádro může být měděné nebo hliníkové.
- Měď má vodivost přibližně 56 m/(Ω·mm²), hliník kolem 33 m/(Ω·mm²), což ovlivňuje volbu průřezu.
- Průřez vodičů se běžně vyrábí v řadě 1,5 – 2,5 – 4 – 6 – 10 – 16 – 25 – 35 – 50 mm².
- Izolace vodičů má maximální provozní teplotu většinou 70 °C, speciální typy až 125 °C.
- Barevné značení vodičů podle ČSN určuje například modrou pro nulový vodič a zelenožlutou pro ochranný vodič.

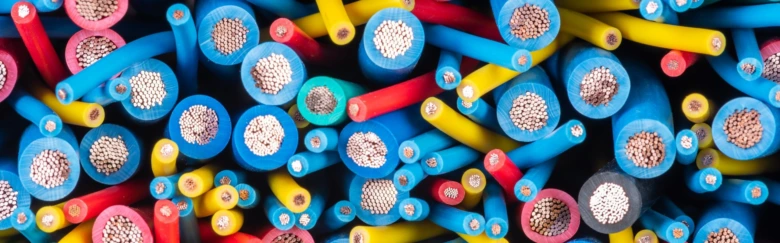

Co je elektrický vodič a kabel a základní rozdělení
Elektrický vodič je základní prvek vedoucí elektrický proud, tvořený kovovým jádrem zvaným žíla a elektrickou izolací. Žíla vodiče může být plná (kompaktní) nebo laněná (složená z tenkých drátků), což zlepšuje jeho pružnost a snižuje skinefekt při frekvenci 50 Hz. Kabel je soustava dvou a více vodičů uspořádaných společně a chráněných společným pláštěm, často doplněným stíněním nebo pancířem pro zvýšení mechanické odolnosti a elektromagnetické kompatibility.
Vodiče v elektroinstalaci se dělí na izolované, které mají pevnou elektrickou izolaci (například z PVC, polyetylenu nebo pryže), a holé vodiče bez izolace, používané zejména jako ochranné uzemnění nebo v některých speciálních aplikacích. Holý vodič je tedy kovová žíla bez izolační vrstvy, vystavená okolnímu prostředí.
Mezi hlavní druhy vodičů pro přenos elektrického proudu patří měděné a hliníkové vodiče. Měděné vodiče mají elektrický odpor přibližně 0,0178 Ω·mm²/m, což zajišťuje vysokou vodivost a nižší ztráty při přenosu. Hliníkové vodiče mají vyšší odpor kolem 0,0285 Ω·mm²/m a pro stejný proud vyžadují větší průřez – například minimálně 2,5 mm² u podomítkových instalací oproti 1,5 mm² u mědi. Hliník je lehčí, ale jeho mechanická pevnost je nižší, proto je nutné dbát na správné upevnění a spojování.
- Izolované vodiče chrání před zkratem a nechtěným dotykem s kovovými částmi, což zvyšuje bezpečnost instalace.
- Holé vodiče slouží především jako ochranné vodiče (PE), kde se používá zelenožluté barevné značení podle ČSN.
- Kabely umožňují bezpečnou distribuci energie díky více vodičům v jednom plášti, přičemž každý vodič má vlastní izolaci a společný ochranný plášť.
Tip: Pro domácí elektroinstalace doporučuji používat měděné izolované vodiče s průřezem přizpůsobeným plánovanému zatížení a délce vedení, aby se minimalizovaly ztráty a zajistila bezpečnost. Častou chybou je poddimenzování průřezu hliníkových vodičů, což vede k přehřívání a zkrácení životnosti instalace.

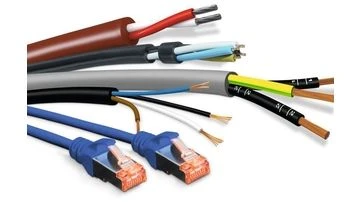

Jaké jsou typy vodičů v elektrických instalacích?
Typy vodičů se liší podle materiálu, konstrukce jádra (žíly) a typu izolace. Pro běžné 220 V domácí rozvody se používají měděné izolované vodiče s průřezy od 1,5 mm² (osvětlení) do 2,5 mm² a více (zásuvky). Hliníkové vodiče jsou vhodné spíše pro větší průřezy a venkovní instalace, kde je potřeba nižší hmotnost.
Konstrukce vodičů zahrnuje:
- Plné vodiče (holé nebo izolované) – jednoduchá žíla bez složení, vhodné pro pevné uložení.
- Laněné vodiče – složené z více tenkých drátků, zvyšují ohebnost a odolnost proti mechanickému namáhání.
- Sektorové (segmentované) vodiče – mají tvarovaný průřez pro lepší využití materiálu a snížení odporu.
Barevné značení vodičů podle ČSN je klíčové pro správnou identifikaci:
- Fázové vodiče: hnědá, černá, šedá
- Nulový vodič: modrá (světlá modrá)
- Ochranný vodič (PE): zelenožlutá dvoubarevná kombinace
Tip: Barevné značení vodičů je povinné a nesmí být zaměňováno, například nulový vodič modré barvy nesmí být použit jako fázový. Nesprávné značení vede k nebezpečným situacím při údržbě i provozu.
Výběr vodiče závisí na požadavcích instalace, délce vedení, očekávaném zatížení a prostředí (vnitřní vs. venkovní instalace). Pro venkovní použití jsou vhodné vodiče s odolnější izolací a případným stíněním. Kabely s více žílami a pláštěm zajišťují bezpečný přenos a mechanickou ochranu vodičů.
Tip: Pro koho se hodí hliníkové vodiče? Jsou vhodné pro dlouhé venkovní rozvody, kde je potřeba nízká hmotnost a nižší cena. Pro koho NE? Pro vnitřní instalace v bytech, kde je lepší volit měď kvůli lepší vodivosti a mechanické pevnosti.
Materiály vodičů a jejich elektrické vlastnosti
Materiály vodičů ovlivňují jejich vodivost, elektrický odpor i hmotnost, což je klíčové při výběru vodičů v elektrických instalacích. Nejčastěji se používají měděné a hliníkové vodiče, které mají rozdílné vlastnosti a nároky na průřez.
Jaké jsou hlavní materiály vodičů a jejich vlastnosti?
Vodiče v elektrických instalacích jsou nejčastěji vyrobeny z mědi a hliníku. Měď má vysokou vodivost přibližně 56 m/(Ω·mm²) a nízký elektrický odpor 0,0178 Ω·mm²·m, což ji činí ideální pro efektivní přenos elektrického proudu. Hliník má nižší vodivost kolem 33 m/(Ω·mm²) a vyšší odpor 0,0285 Ω·mm²·m, ale nižší hmotnost. Proto hliníkové vodiče vyžadují větší průřez, aby kompenzovaly nižší vodivost a dosáhly stejné kapacity přenosu elektrického proudu jako měděné vodiče. Tento rozdíl je důležitý při plánování elektroinstalace, zejména pokud je třeba minimalizovat hmotnost a náklady.
| Materiál | Vodivost (m/(Ω·mm²)) | Elektrický odpor (Ω·mm²·m) | Hmotnost (g/cm³) | Poznámka |
|---|---|---|---|---|
| Měď | 56 | 0,0178 | 8,96 | Nejlepší vodivost, vyšší cena |
| Hliník | 33 | 0,0285 | 2,70 | Lehký, vyžaduje větší průřez |
Zdroj: https://eagri.cz/public/web/mze/
Jaké jsou nejlepší vodiče pro přenos elektrického proudu?
Nejvhodnější vodiče pro přenos elektrického proudu kombinují vysokou vodivost, mechanickou pevnost a odolnost vůči korozi. Měděné vodiče mají nejlepší vodivost a jsou standardem pro domácí a průmyslové elektroinstalace. Hliníkové vodiče jsou výhodné tam, kde je kladen důraz na nízkou hmotnost a ekonomiku, avšak vyžadují větší průřez kvůli nižší vodivosti. Pro venkovní elektrické instalace se často používají speciální druhy vodičů, jako jsou AlFe nebo AAAC, kde je hliník kombinován s ocelovým jádrem pro zajištění vyšší pevnosti a životnosti. Výběr vodiče závisí na požadavcích instalace, přičemž měď je vhodnější pro krátké vzdálenosti a náročnější podmínky, zatímco hliník se hodí pro rozvody s delšími trasami a nižší hmotností.
Tip: Častou chybou je volba příliš malého průřezu hliníkového vodiče bez kompenzace nižší vodivosti, což vede k přehřívání a ztrátám energie.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Tvary, konstrukce a typy vodičů v elektroinstalacích
V elektroinstalacích se používají vodiče různých tvarů a konstrukcí, které ovlivňují jejich elektrické i mechanické vlastnosti. Volba správného typu závisí na požadavcích instalace, zejména na druhu proudu, prostředí a mechanické zátěži.
Kruhový a sektorový průřez
Nejběžnější je kruhový průřez vodičů, který poskytuje vyvážený průřez a snadnou výrobu. Sektorový průřez je segmentový tvar vodiče, který umožňuje lepší vyplnění prostoru v kabelu a může snížit kapacitní ztráty. Oba tvary se běžně používají u měděných vodičů s elektrickou izolací pro standardní elektrické instalace.
Laněné vodiče a skinefekt
Laněné vodiče se skládají z mnoha tenkých drátků, což snižuje skinefekt – jev, při kterém při frekvenci 50 Hz proud teče především po povrchu vodiče, čímž se efektivní odpor vodiče zvyšuje až o 1 %. Laněné vodiče zlepšují průtok proudu a zároveň zvyšují pružnost, což oceníte zejména u instalací vyžadujících ohýbání.
Nové konstrukční tvary vodičů
Moderní vodiče v tvaru Z a segmentovaná lana mají menší dutiny a lepší vyplnění průřezu, což snižuje elektrický odpor. Tvar Z navíc nabízí lepší mechanické vlastnosti, například vyšší odolnost vůči ohybu a únavě materiálu. Tyto inovace jsou vhodné i pro venkovní elektrické instalace, kde je mechanická odolnost klíčová.
- Typy vodičů podle materiálu a izolace zahrnují měděné a hliníkové vodiče s různými druhy elektrické izolace přizpůsobené použití.
- Barevné značení vodičů pomáhá rozlišit funkce jednotlivých vodičů v instalaci pro bezpečnou manipulaci a údržbu.
Izolace vodičů a barevné značení
Izolace vodičů a barevné značení jsou klíčové pro bezpečnou a správnou instalaci elektrických rozvodů. Správný výběr izolace zajišťuje odolnost vůči teplotám a mechanickému poškození, zatímco barevné značení vodičů usnadňuje jejich identifikaci podle ČSN.
Typy izolací a jejich teplotní odolnost
Nejčastěji se používá PVC izolace, která snese maximální provozní teplotu 70 °C a je vhodná pro běžné domácí elektrické instalace. Guma, známá též jako pryž, odolává teplotám do 60 °C a často se používá u flexibilních kabelů. Polyetylen HDPE zvládá až 85 °C, což oceníte tam, kde je potřeba lepší tepelná odolnost. Nejvyšší teplotní odolnost nabízí silikonová izolace, která vydrží až 125 °C a najde uplatnění v náročnějších podmínkách.
| Izolace | Maximální teplota | Využití |
|---|---|---|
| PVC | 70 °C | Domácí elektroinstalace |
| Guma (pryž) | 60 °C | Flexibilní kabely |
| Polyetylen HDPE | 85 °C | Vyšší tepelná odolnost |
| Silikonová | 125 °C | Náročné provozní podmínky |

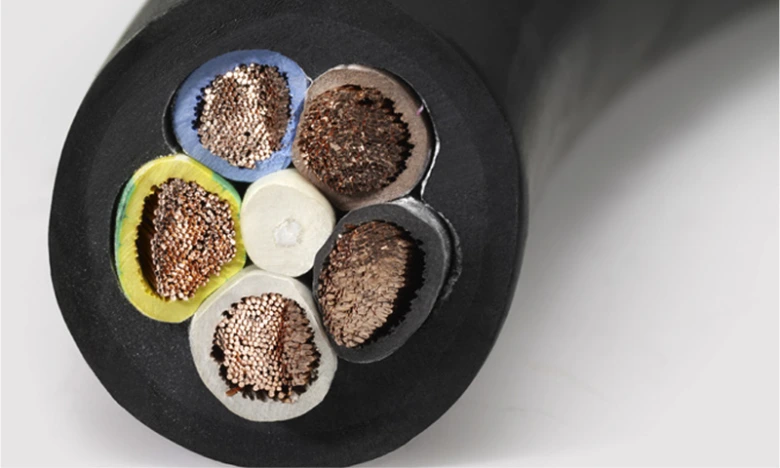

Barevné značení vodičů podle ČSN
Podle ČSN se vodiče v elektroinstalaci barevně značí takto: fázové vodiče mají hnědou, černou nebo šedou barvu, nulový vodič je modrý a ochranný vodič zelenožlutý. Toto barevné značení vodičů umožňuje jednoznačnou identifikaci jejich funkce a usnadňuje práci elektrikářům při montáži i servisu.
- Fázové vodiče – hnědá, černá, šedá
- Nulový vodič – modrá
- Ochranný vodič – zelenožlutá
Staré a alternativní značení vodičů
Staré barevné značení vodičů někdy používá jiné odstíny nebo pořadí barev, například černá mohla být nulovým vodičem. V přechodném období je proto nutné vždy ověřit funkci vodiče měřením nebo odborným posouzením. Nesprávná identifikace vodičů může vést k nebezpečným chybám při instalaci.
Tip: Při opravách starších instalací doporučuji vždy ověřit barevné značení vodičů pomocí testeru, protože staré značení nemusí odpovídat současným normám.
Dimenzování vodičů a elektrické vlastnosti
Dimenzování vodičů v elektrických instalacích vychází z výpočtu odporu podle vzorce R = l / (γ ∙ S), kde l je délka vodiče v metrech, γ je měrná vodivost materiálu (například mědi), a S je průřez vodiče v mm². Průřez vodiče přímo ovlivňuje jeho odpor a tím i proudovou zatížitelnost, což jsou klíčové parametry pro bezpečný provoz elektroinstalace.
Maximální pokles napětí v běžných instalacích by neměl překročit 5 % hodnoty jmenovitého napětí, aby nedocházelo k nežádoucím ztrátám a snížení výkonu připojených spotřebičů. Pro správný výběr vodiče v bytě je nutné zvážit délku trasy, typ vodiče a jeho průřez.
- Určete délku vodiče – změřte vzdálenost mezi zdrojem a spotřebičem.
- Vyberte materiál vodiče – měděné vodiče mají nižší odpor než hliníkové.
- Spočítejte odpor vodiče – použijte vzorec R = l / (γ ∙ S) s příslušnými hodnotami.
- Zkontrolujte pokles napětí – vypočítejte a ujistěte se, že nepřekračuje 5 %.
- Ověřte proudovou zatížitelnost – zkontrolujte, zda průřez vodiče odpovídá maximálnímu proudu.
Jak správně vybírat vodiče pro elektrickou instalaci v bytě
Volba vodiče vychází z požadavků na proudovou zatížitelnost a délku vedení. Většinou se používají měděné vodiče s elektrickou izolací odpovídající typu instalace a barevným značením vodičů podle normy.
Tip: Častou chybou je poddimenzování průřezu vodiče, které vede k přehřívání a ztrátám. Proto doporučuji pro výpočet průřezu vodiče využít přesné hodnoty délky a proudu.
Speciální typy vodičů a jejich použití

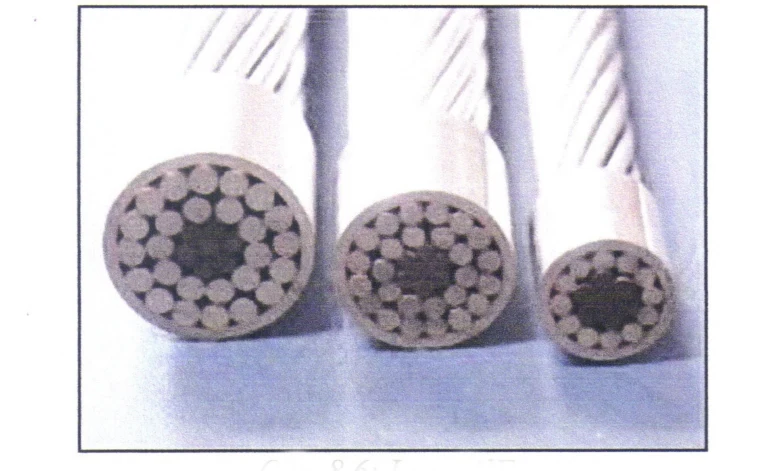

Speciální typy vodičů v elektrických instalacích zahrnují vodiče AlFe, AAC a AAAC, které se liší materiálovým složením a vlastnostmi. Vodiče AlFe mají ocelové jádro obalené hliníkovými dráty, což zajišťuje vyšší pevnost a mechanickou odolnost. Vodiče AAC jsou homogenní hliníkové vodiče bez ocelového jádra, vhodné pro běžné venkovní elektrické instalace díky dobré vodivosti. Vodiče AAAC nabízejí lepší pevnost a tepelnou odolnost než AAC, což je činí vhodnými pro náročnější podmínky. Tyto druhy vodičů elektrického proudu se často používají tam, kde je kladen důraz na mechanickou odolnost a spolehlivost vedení.

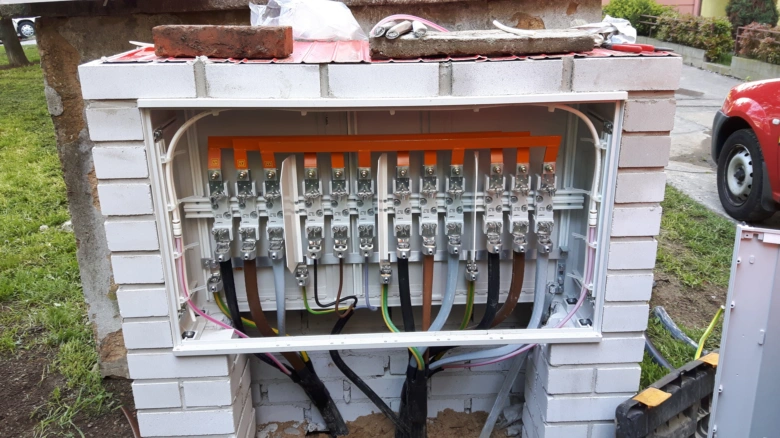

Montáž a spojování vodičů v elektrických instalacích
Montáž vodičů v elektrických instalacích vyžaduje dodržení správných postupů, které zajistí bezpečný a trvanlivý spoj. Spojování vodičů probíhá nejčastěji pájením, lisováním nebo pomocí šroubových svorek. Pájení poskytuje pevné elektrické spojení, vhodné zejména u měděných vodičů s menším průřezem. Lisování zajišťuje stálý kontakt bez rizika přehřátí izolace. Šroubové svorky umožňují snadnou montáž a demontáž bez poškození vodičů.
Vodiče elektrického proudu je nutné vést v chráničkách z PVC nebo kovu, které chrání elektrickou izolaci před mechanickým poškozením a vlivy prostředí. U domácích instalací se běžně používají měděné vodiče s barevným značením vodičů pro snadné rozlišení fází, nulového a ochranného vodiče.
- Příprava vodičů – odizolujte konec vodiče na délku odpovídající spoji.
- Výběr vhodné spojovací techniky – pájení, lisování nebo svorky podle typu vodiče a instalace.
- Montáž spoje – pevně spojte vodiče a zkontrolujte kvalitu kontaktu.
- Ochrana spoje – umístěte spoj do chráničky a zajistěte izolaci.
Tip: Vyhněte se používání nesprávného průřezu vodiče, protože to může vést ke zvýšenému odporu a přehřívání spoje.
Jak ovlivňuje teplota životnost izolace vodičů
Provozní teplota výrazně ovlivňuje životnost elektrické izolace vodičů elektrického proudu. Typické maximální hodnoty izolace se pohybují mezi 60 °C u základních plastů až po 125 °C u speciálních materiálů, jako je silikónová guma. Překročení těchto teplot vede k postupné degradaci izolace, která ztrácí mechanickou pevnost a izolační schopnosti. Výsledkem je zvýšené riziko zkratu nebo poruchy elektrické instalace.
Pro správný výběr vodičů v elektroinstalaci je nutné zohlednit:
- druhy vodičů podle materiálu a izolace
- průřez vodiče a jeho dopad na přehřívání
- barevné značení vodičů pro snadnou identifikaci
- doporučené provozní teploty podle normy ČSN
Odborná rada: Přetěžování vodičů způsobuje nárůst teploty nad povolený limit, což zásadně zkracuje životnost izolace a může vést k nebezpečným závadám. Proto se doporučuje vybírat měděné vodiče s odpovídajícím průřezem a izolací přizpůsobenou provozní teplotě.
Časté dotazy k vodičům v elektrických instalacích
Otázka: Jaké jsou hlavní typy vodičů v elektrických instalacích?
Hlavní typy vodičů v elektrických instalacích jsou pevné (jednojaderné) a laněné (vícejaderné). Pevné vodiče mají lepší mechanickou pevnost, laněné jsou ohebnější a vhodnější pro pohyblivé části.
Otázka: Jaký materiál vodičů má nejlepší vodivost?
Měděné vodiče mají lepší vodivost než hliníkové, s hodnotou přibližně 56 m/(Ω·mm²) oproti 33 m/(Ω·mm²) u hliníku.
Otázka: Jaké jsou běžné průřezy vodičů v elektroinstalaci?
Standardní průřezy vodičů jsou 1,5, 2,5, 4, 6, 10, 16, 25, 35 a 50 mm², přičemž 1,5 mm² se obvykle používá pro osvětlení a 2,5 mm² pro zásuvky.
Otázka: Jaké jsou maximální provozní teploty izolací vodičů?
PVC izolace vydrží teploty do 70 °C, silikonové izolace až 125 °C, což ovlivňuje vhodnost vodiče pro různé prostředí.
Otázka: Jaké barvy mají ochranné a nulové vodiče podle ČSN?
Ochranný vodič je označen zelenožlutou barvou, nulový vodič modrou, což je standardní barevné značení vodičů v ČR.
Otázka: Co je skinefekt a jak ovlivňuje vodiče?
Skinefekt při frekvenci 50 Hz zvyšuje odpor vodiče asi o 1 %, což je důvodem použití laněných vodičů, které mají lepší průřez přes více vláken.
Otázka: Jak se počítá odpor vodiče?
Odpor vodiče se vypočítá podle vzorce R = l / (γ × S), kde l je délka vodiče v metrech, γ konduktivita materiálu a S průřez vodiče v mm².
Otázka: Jaké jsou speciální typy vodičů AlFe, AAC a AAAC?
AlFe vodiče mají ocelové jádro a hliníkové dráty, AAC jsou plně hliníkové, AAAC mají vícevrstvou konstrukci pro vyšší pevnost a odolnost proti korozi.
Otázka: Jak správně spojovat vodiče v instalaci?
Spoje se provádějí lisováním, pájením nebo šroubovými svorkami, vždy v instalačních krabicích a s použitím vhodné elektrické izolace.
Otázka: Jak teplota ovlivňuje životnost izolace vodičů?
Provozní teploty nad 70 °C mohou výrazně zkrátit životnost izolace a vést k jejímu praskání či degradaci.
Otázka: Jak se pozná staré barevné značení vodičů?
Starší instalace často používají zelenou barvu pro ochranný vodič místo dnešní zelenožluté, což je důležité při rekonstrukcích.
Otázka: Jaké vodiče se používají pro 220 V instalace?
V domácnostech se pro 220 V používají zpravidla měděné vodiče s minimálním průřezem 1,5 mm² pro osvětlení a 2,5 mm² pro zásuvky.
Otázka: Co znamená označení 120AlFe6?
Označení značí lano z hliníkových vodičů s ocelovým jádrem (AlFe) o průřezu 120 mm², používané pro vysokonapěťové rozvody.
Otázka: Jaké jsou příklady použití vodičů tvaru Z?
Vodiče tvaru Z jsou mechanicky odolnější a odolávají korozi, často se používají na venkovních stožárech nebo v náročných podmínkách.
Otázka: Jaké jsou hlavní chyby při výběru vodičů?
Častou chybou je použití vodiče s nedostatečným průřezem, což vede k přehřívání, nebo nevhodný materiál pro danou aplikaci.
Otázka: Jaké jsou typy izolací pro vodiče?
Nejčastější izolace jsou PVC, guma, polyethylen (HDPE) a silikonové, s teplotní odolností od 60 do 125 °C.
Otázka: Jaký je rozdíl mezi vodiči pro stejnosměrný a střídavý proud?
Vodiče pro stejnosměrný proud mají odlišnou konstrukci a izolaci, často s barevným značením červené nebo bílé barvy pro lepší identifikaci.
Otázka: Jaké jsou normy pro barevné značení vodičů v ČR?
ČSN stanovuje modrou barvu pro nulový vodič, zelenožlutou pro ochranný a barevné varianty pro fázové vodiče (černá, hnědá, šedá).
Otázka: Jak se snižuje skinefekt v elektrických vodičích?
Použitím laněných vodičů s více tenkými dráty místo jednoho pevného jádra, což zlepšuje vodivost při střídavém proudu.
Otázka: Jaká je maximální délka vodiče při zachování poklesu napětí do 5 %?
Maximální délka závisí na průřezu a zatížení; u běžného průřezu 2,5 mm² a odběru do 16 A je to přibližně 20 metrů.
Tip pro výběr kvalitních vodičů v elektrických instalacích: Vybírejte měděné vodiče s odpovídajícím průřezem a vždy dodržujte barevné značení podle ČSN. Pro venkovní instalace volte vodiče s odolnou izolací, například silikonovou.
