Tesařské spoje představují základ pevné a trvanlivé konstrukce, kde správné spojení trámů rozhoduje o celkové stabilitě stavby. Mezi nejčastější metody patří moderní tesařské spoje, rohové spoje trámů, kampování a přeplátování, které umožňují precizní a pevné spojení jednotlivých prvků. Zvládnutí těchto technik je klíčové pro každého, kdo chce zajistit dlouhodobou spolehlivost dřevěných konstrukcí.
🔑 Klíčové body
- Čepový spoj je nejpevnější tesařský spoj a nevyžaduje kovové spojovací materiály.
- Trámy pro podélné spojování mají běžně rozměr 12 × 20 cm.
- Pro trámy 8×8 až 10×10 cm se používají svorníky o průměru 10-12 mm a délce 160-200 mm.
- Předvrtání otvorů u tvrdých dřevin, jako je dub, je nutné s otvorem o 1-2 mm menším než průměr šroubu.
- Hloubka dlabu by měla být asi o 10 mm větší než délka čepu a nesmí být řezána napříč vlákny.
Typy tesařských spojů a jejich využití
Tesařské spoje představují základní způsob, jak pevně a trvale spojit trámy v konstrukci. Mezi nejpoužívanější způsoby patří čepový spoj, který je nejpevnějším druhem spojení a často se využívá tam, kde je vyžadována maximální nosnost. Tupý sraz se naopak uplatňuje zejména při stavbě pergol a stropů, kde umožňuje čisté rohové spoje trámů bez výrazného zeslabení materiálu. Přeplátování je vhodné pro křižující se trámy, například u valbových střech, a zajišťuje rovnoměrné rozložení zatížení. Kampování, které zahrnuje zapuštění do hloubky 12,5 až 16,7 % tloušťky trámu, slouží k pevnějšímu podélnému spojování trámů.
Pro lepší přehlednost uvádím tabulku s hlavními typy tesařských spojů, jejich charakteristikami a běžným použitím:
| Typ spoje | Popis a využití | Vhodné pro konstrukce |
|---|---|---|
| Čepový spoj | Nejpevnější spoj, čep zasunutý do dlabu | Nosné rámy, krovy |

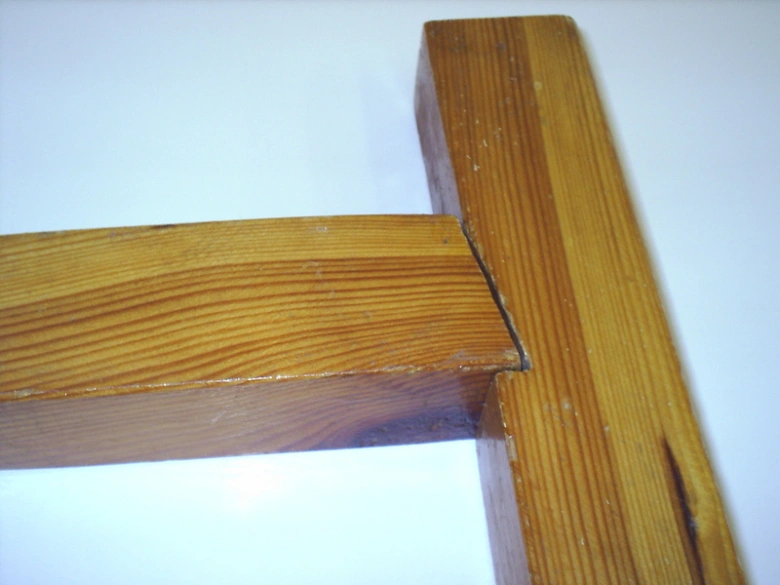

| Tupý sraz | Rovný konec trámu, často rohový spoj | Pergoly, stropy |
| Přeplátování | Překrytí trámů s vyříznutím části tloušťky | Křížení trámů, valbové střechy |
| Osedlání | Zapuštění trámu na nosnou konstrukci | Podélné i příčné spoje |
| Kampování | Zapuštění 12,5-16,7 % tloušťky, pevné spojení | Podélné spojování trámů, nosníky |
Jaké jsou typy tesařských spojů pro trámy
Mezi moderní tesařské spoje patří i zadrápnutí a zapuštění, které zvyšují stabilitu zejména u složitějších konstrukcí. Zadrápnutí spočívá v vyříznutí části trámu tak, aby do sebe jednotlivé díly pevně zapadly a omezily posuny. Zapuštění zase znamená hlubší vložení jednoho trámu do druhého, čímž se zlepšuje přenos sil. Tyto způsoby jsou časté při stavbě pergol, kde je důležité kombinovat pevnost a estetiku.

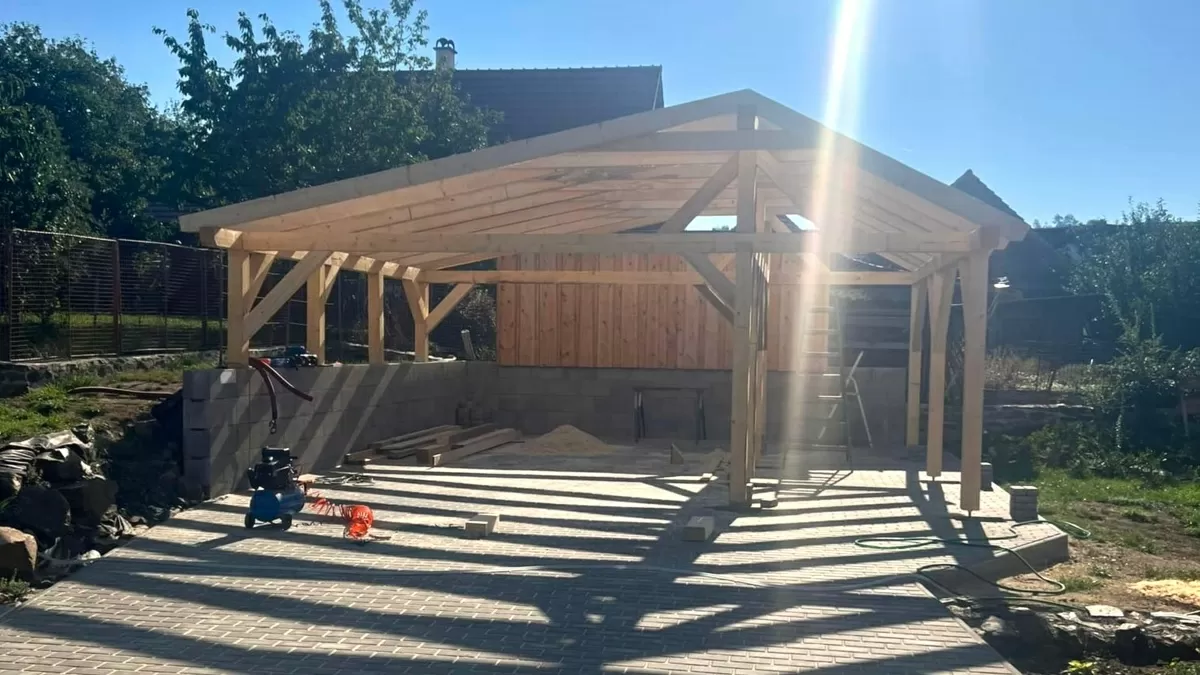

Moderní tesařské spoje pro pergolové trámy
Spojování trámů v tesařství dnes využívá i kombinace tradičních a moderních metod, například čepování trámů doplněné o kovové spojovací prvky pro zvýšení bezpečnosti. Při konstrukci pergol se často používá tupý sraz nebo přeplátování, které zajistí pevné rohové spoje trámů a umožní snadnou montáž i údržbu.
Tip: Častou chybou je nedostatečné zapuštění při kampování, což snižuje únosnost spoje. Proto doporučuji pečlivě dodržovat doporučenou hloubku zapuštění podle tloušťky trámu. Tento způsob spojování je vhodný zejména pro nosné a podélné spoje, ale méně pro konstrukce vystavené velkým dynamickým zatížením.
Materiály a rozměry trámů pro spojování
Pro správné spojování trámů v konstrukci je klíčový výběr vhodných materiálů a správných rozměrů. Tyto parametry významně ovlivňují pevnost a trvanlivost tesařských spojů, ať už jde o moderní tesařské spoje, rohové spoje trámů nebo čepování trámů.
Materiály používané pro trámy v konstrukci
Nejčastěji se pro trámy používá tvrdé dřevo, zejména dub, který díky své pevnosti zajišťuje stabilitu celých konstrukcí. Dubové dřevo však vyžaduje předvrtání otvorů, aby nedošlo k prasknutí při spojování. Vedle dubu jsou rozšířené i měkčí dřeviny, jako smrk a borovice, které se používají pro různé konstrukční účely včetně kampování a přeplátování.
Standardní rozměry trámů pro spojování
Běžné rozměry trámů používaných v tesařství jsou například 12 × 20 cm, což je optimální velikost pro udržení dostatečné nosnosti a pevnosti spoje. Výběr rozměrů trámů závisí na typu konstrukce a požadavcích na zatížení, což je zásadní při podélném spojování trámů nebo při navrhování spojů v pergole.
Doporučení pro práci s tvrdými dřevinami
Při práci s tvrdými dřevinami, jako je dub, je nezbytné předvrtat díry pro vruty či šrouby o 1 až 2 mm menší než průměr spojovacího materiálu. Toto předvrtání zabraňuje praskání dřeva a zajišťuje pevný a trvanlivý spoj. Při nesprávném vrtání nebo jeho vynechání může dojít k poškození trámu, což je častá chyba, která snižuje životnost konstrukce.
Tip: Podrobnější informace o tesařství a způsobech spojování trámů najdete například na Wikipedia – Tesařství.
Spojovací materiály a techniky upevnění
Spojovací materiály a techniky upevnění jsou klíčové pro pevnost a trvanlivost tesařských spojů a spojování trámů v konstrukci. Pro trámy o rozměrech 8×8 až 10×10 cm se nejčastěji používají svorníky o průměru 10-12 mm, které zajišťují pevné a stabilní napojení. U menších hranolů do 6×6 cm jsou vhodné vruty o rozměrech 6-8 × 100-120 mm, které při správném předvrtání minimalizují riziko prasknutí dřeva, zejména u tvrdších dřevin.
Předvrtání otvorů je nezbytné nejen k ochraně materiálu, ale také k usnadnění zavedení spojovacího prvku a zvýšení pevnosti spoje. Použití kovových spojek a skob doplňuje tradiční metody, jako je kampování, a umožňuje bezpečné rohové spoje trámů nebo podélné spojování trámů s vyšší únosností. Moderní tesařské spoje často využívají kombinaci těchto materiálů, aby bylo možné dosáhnout optimální stability u pergol, krovu nebo nosných konstrukcí.
Jak se spojují trámy v tesařství
Pro správné spojení trámů je třeba zvolit vhodný spojovací materiál podle velikosti a charakteru dřevěných prvků. Například při čepování trámů nebo přeplátování se často doplňuje upevnění svorníky, které drží jednotlivé části pevně pohromadě.
| Spojovací materiál | Doporučené rozměry | Použití |
|---|---|---|
| Svorníky | Průměr 10-12 mm | Trámy 8×8 až 10×10 cm |
| Vruty | 6-8 × 100-120 mm | Hranoly do 6×6 cm |
| Kovové spojky a skoby | Různé velikosti | Zpevnění rohových a podélných spojů |
Tip: Při použití vrutů věnujte pozornost jejich antikorozní úpravě, aby nedocházelo ke korozi, která oslabuje spojení a poškozuje dřevo.
Pro správné spojování trámů v konstrukci doporučuji kombinovat tradiční tesařské spoje s vhodným spojovacím materiálem, který odpovídá rozměrům a zatížení jednotlivých prvků.
Nástroje a postupy pro tesařské spoje
Nástroje a postupy pro tesařské spoje určí kvalitu i bezpečnost spojování trámů v konstrukci. Pro přesné a pevné napojení trámy vyžadují správné nástroje i systematický postup od rýsování po montáž.

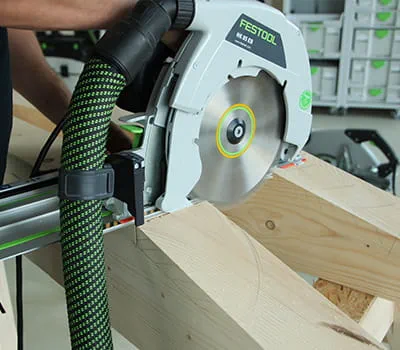

Používané nástroje
Při tesařských spojeních se nejčastěji využívají ruční pily pro přesné řezy, vrtačka pro vrtání otvorů určených k umístění svorníků a fréza pro dokončovací úpravy spojů. Vrtačka se používá především při podélném spojování trámů, kdy je nutné vytvořit přesné otvory pro zajištění pevnosti spojení. Kladiva a další ruční nástroje doplňují práci, zejména při kampování či čepování trámů. Moderní tesařské spoje často kombinují tradiční techniky s elektrickým nářadím pro efektivitu.
Postupy práce
Přesné rýsování je základem pro správné tesarske spoje spojování trámů. Následuje řezání podle předem nakreslených linií, které je nutné provést pečlivě, aby nedošlo k deformaci nebo oslabení materiálu. Montáž spojů zahrnuje správné umístění čepů, přeplátování nebo rohových spojů trámů, podle druhu konstrukce. Tento návod na spojování trámů vyžaduje dodržovat přesný postup, aby bylo možné spojit tři trámy nebo více s dostatečnou pevností a stabilitou.
- Přesné rýsování – vyznačení spojovacích ploch a otvorů na trámu
- Řezání podle rýs – řezání ruční pilou nebo frézou dle potřeby
- Vrtání otvorů – vytvoření přesných otvorů pro svorníky vrtačkou
- Montáž spojů – sestavení a zajištění spojů pomocí čepování, přeplátování či kampování
Bezpečnost práce s elektrickým nářadím
Bezpečnost práce je nezbytná při manipulaci s elektrickým nářadím, jako jsou vrtačky nebo elektrické pily. Při práci vždy používejte ochranné pomůcky, jako jsou brýle, rukavice a sluchátka. Dbejte na správné uchopení nářadí a stabilitu pracovního prostoru, aby nedošlo k nečekanému pohybu materiálu při řezání či vrtání. Při podélném spojování trámů nebo jiných tesařských spojeních dbejte na pravidelné kontroly technického stavu nářadí a nepoužívejte poškozené nástroje, aby se předešlo úrazům.
Podélné spojování trámů a specifika kampování
Podélné spojování trámů je základní technikou v tesařství, která zajišťuje prodloužení nosné konstrukce. Mezi nejpoužívanější metody patří přeplátování a kampování, přičemž kampování umožňuje pevné napojení trámů díky specifickému zapuštění. Pro zajištění stability se často využívají závitové svorníky, které jsou dimenzované podle velikosti trámů.
Metody podélného spojování trámů
Podélné spojování trámů se nejčastěji provádí kampováním, které zahrnuje zapuštění s hloubkou 12,5-16,7 % tloušťky profilu trámu. Tento rozměr zaručuje dostatečnou pevnost spoje bez oslabení konstrukce. Přeplátování je další variantou, kdy se trámy překrývají a spojují mechanicky nebo pomocí svorníků. Pro trámy o rozměrech 8×8 až 10×10 cm se používají závitové svorníky o průměru 10-12 mm, které zvyšují celkovou pevnost a stabilitu spojení.
| Metoda | Hloubka kampu (%) | Průměr svorníků (mm) | Rozměr trámů (cm) |
|---|---|---|---|
| Kampování | 12,5-16,7 | 10-12 | 8×8 až 10×10 |
| Přeplátování | Není zapuštěno | 10-12 | 8×8 až 10×10 |
Použití svorníků při spojování trámů
Závitové svorníky s průměrem 10-12 mm slouží k pevnému upevnění podélných spojů u trámů 8×8 až 10×10 cm. Správný výběr průměru svorníků je klíčový pro zajištění dostatečné pevnosti a odolnosti spoje proti posunutí. Svorníky musí být instalovány přesně do připravených průchozích otvorů, aby nedošlo k oslabení materiálu.
Jak spojit tři trámy?
Napojení tří trámů vyžaduje kombinaci tesařských spojů, například čepování a přeplátování, doplněných o svorníky pro zvýšení pevnosti. Čepový spoj umožňuje přesné usazení jednoho trámu do druhého, zatímco přeplátování zajišťuje stabilní překrytí. Správné naplánování a precizní řemeslné zpracování jsou nezbytné k tomu, aby konstrukce nesla požadované zatížení bez deformací.
Tip: Častou chybou je nedostatečná hloubka kampu, která oslabuje spoj a vede k prasklinám. Kampování menší než 12,5 % tloušťky profilu se nedoporučuje. Podélné spojování trámů se hodí především pro konstrukce s pravidelnými rozměry trámů, zatímco pro nepravidelné nebo velmi silné trámy jsou vhodnější jiné tesařské spoje.
Pevnost, trvanlivost a bezpečnost tesařských spojů
Pevnost tesařských spojů závisí především na precizním řemeslném zpracování a použití vhodných materiálů. Například u rohových spojů trámů, které patří k nejnamáhavějším, se doporučuje kombinace čepového nebo přeplátovaného spoje se svorníky o průměru 12-16 mm a délce 200-250 mm, což zvyšuje nosnost a odolnost vůči dynamickému zatížení. Při složitějších napojeních, jako je spojení tří trámů dohromady, je nutné zajistit rovné styčné plochy bez vůlí, aby se zabránilo oslabení konstrukce nebo deformacím.
Moderní tesařské spoje, například čepování trámů a přeplátování, vyžadují přesné měření a opracování. Podélné spojování trámů o rozměrech 12 × 20 cm se provádí s důrazem na správné zajištění, často pomocí ocelových svorníků a příložek, aby se minimalizovalo posunutí a deformace. Pevnost spoje se zvyšuje délkou příložky a počtem svorníků, přičemž na každé straně spoje by měly být minimálně dva svorníky, ale více svorníků na stejnou délku příložky již pevnost výrazně nezvýší.
Bezpečnost práce při spojování trámů zahrnuje používání osobních ochranných pomůcek, jako jsou rukavice, ochranné brýle a pevná obuv, které chrání před poraněním při manipulaci s těžkými dřevěnými prvky a nástroji. Při práci ve výškách nebo při kampování na stavbě je nutné zajistit stabilní pracovní podmínky, pevné lešení a dodržovat správné techniky zvedání a manipulace s trámy. Kontrola nástrojů a materiálů před použitím výrazně snižuje riziko pracovních úrazů.
- Používejte ochranné rukavice a brýle při řezání a montáži
- Zajistěte stabilní pracovní plochu a pevné lešení při práci ve výškách
- Dodržujte správné techniky zvedání těžkých trámů, aby nedošlo k úrazům
- Kontrolujte stav nástrojů a kvalitu materiálů před zahájením práce
Tip: Častou chybou je nedostatečné předsoustružení otvorů pro svorníky u tvrdých dřevin, jako je dub, což vede k prasknutí dřeva a oslabení spoje. Předvrtání otvorů o 1-2 mm menších než průměr šroubu je nezbytné.

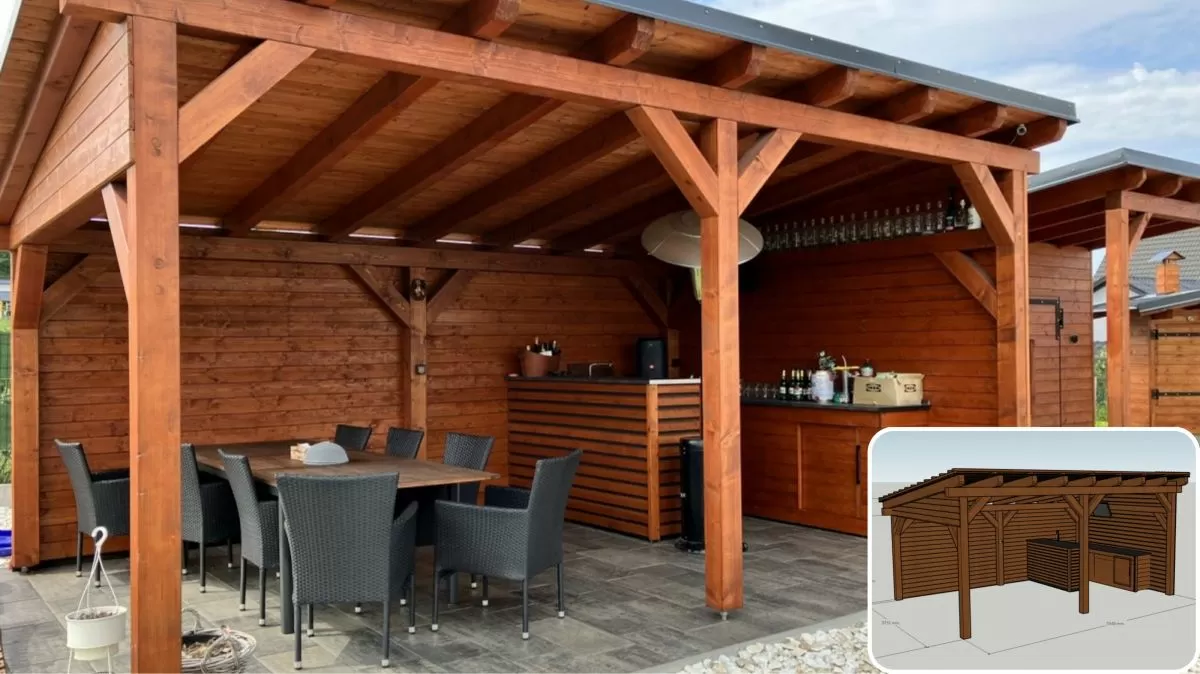

Tesařské spoje se hodí pro konstrukce vyžadující dlouhodobou pevnost a estetiku bez viditelných kovových prvků, například pergoly, nosné krovy a altány. Naopak pro rychlé montáže nebo konstrukce s nižšími nároky na vzhled a trvanlivost lze využít kovové spojky a úhelníky, které jsou méně náročné na zručnost, ale méně estetické a mohou být méně odolné vůči korozi v exteriéru.
Pevnost a trvanlivost konstrukce závisí na přesném zhotovení spojů, správném umístění spojů mimo vady dřeva a použití vhodných spojovacích materiálů. Styčné plochy musí být rovné a dobře doléhat, aby se zabránilo vzniku vůlí a následnému oslabení. Dodržení těchto pravidel zajistí, že tesařské spoje vydrží desítky let bez nutnosti oprav.
Časté dotazy k tesařským spojům a spojování trámů
Otázka: Čím se spojují trámy?
Trámy se spojují pomocí čepování trámů, přeplátování, kampování, kovových svorníků a konstrukčních vrutů o velikosti 6-8 × 100-120 mm u menších hranolů a 10-12 mm průměru u větších trámů.
Otázka: Jaké jsou způsoby spojování trámů pergoly?
Moderní tesařské spoje v pergolách zahrnují tupý sraz, čepové spoje a kampování, přičemž spoje se zpevňují svorníky o průměru 10-12 mm a délce 160-200 mm.
Otázka: Jak spojit tři trámy?
Tři trámy se zpravidla spojují přeplátováním nebo rohovými spoji trámů, často doplněnými svorníky či vruty vedenými šikmo pod úhlem 30-45 °.
Otázka: Jaké jsou druhy tesařských spojů?
Základní druhy zahrnují čepování trámů, tupý sraz, přeplátování, kampování, osedlání, zadrápnutí a zapuštění.
Otázka: Jak správně provést čepový spoj?
Čepový spoj se tvoří vyřezáním čepu o délce odpovídající dlabu, který má být asi o 10 mm hlubší než čep. Dlab nesmí být řezán napříč vlákny dřeva.
Otázka: Jaké rozměry mají běžné trámy pro konstrukci?
Standardní trámy mají rozměry 12 × 20 cm, dubové hranoly se vyrábějí v délkách 80 až 400 cm.
Otázka: Kdy je nutné předvrtat díry pro vruty?
Předvrtání se doporučuje u tvrdých dřevin, například dubu, s vrtáním otvoru o 1-2 mm menším než průměr vrutu, aby se zabránilo prasknutí.
Otázka: Jaké jsou rozměry svorníků pro trámy 8×8 až 10×10 cm?
Pro tuto velikost trámů se používají svorníky o průměru 10-12 mm a délce 160-200 mm.
Otázka: Jaké nástroje jsou potřeba pro spojování trámů?
Nezbytné jsou ruční pily, vrtačka se stojanem, pravítka, úhelníky, truhlářské hoblice a svěrky pro přesné řezání a vrtání.
Otázka: Jak zvýšit pevnost tesařského spoje?
Pevnost spoje zvyšují příložky, minimálně dva svorníky na každé straně spoje a umístění spoje mimo vady dřeva.
Otázka: Jaké jsou bezpečnostní zásady při práci s tesařskými spoji?
Používejte ochranné rukavice, brýle, chrániče sluchu a pracovní boty; dodržujte bezpečné postupy práce s elektrickým nářadím.
Otázka: Co je kampování v tesařství?
Kampování znamená spojení dvou trámů pod úhlem s zapuštěním do hloubky 12,5-16,7 % tloušťky menšího trámu, což umožňuje snadné opravy spoje.
Otázka: Jak se provádí přeplátování trámů?
Přeplátování spočívá v překrytí jednoho trámu přes druhý, často používané u křižujících se trámů, například vaznic u střech.
Otázka: Jaké jsou nevýhody kovových spojek?
Kovové spojky jsou pevné a rychlé, ale méně estetické a vyžadují speciální nářadí pro montáž.
Otázka: Jak postupovat při opravě poškozených tesařských spojů?
Opravy zahrnují doplnění svorníků vedených šikmo pod úhlem 30-45 °, výměnu části trámu nebo zesílení pomocí příložek.
