Jak správně postavit komín a stanovit výšku sopouchu podle norem

Správná stavba a konstrukce komínu vyžaduje přesné dodržení norem včetně výpočtu výšky sopouchu od podlahy a minimální výšky komínu nad střechou. Tyto parametry zajišťují bezpečný odvod spalin a dlouhou životnost komínového tělesa. Naučíte se, jak při stavbě komínu svépomocí postupovat krok za krokem podle ČSN 73 4201.

Správná výška komínu a její výpočet podle ČSN

Správná výška komínu nad střechou určuje bezpečný a efektivní odvod spalin podle ČSN 73 4201. Minimální výška komínu je 65 cm nad hřebenem střechy, pokud je komín vzdálen maximálně 2 metry od hřebene. K této hodnotě je nutné přičíst 20 až 25 cm na konstrukční prvky, jako je výztuž komínu či další stavební doplňky. Pokud se komín nachází dále od hřebene, zvyšuje se výška nad střechou podle vzdálenosti – například při vzdálenosti 2,1 metru se doporučuje přesah komínu nad hřebenem o 27 cm.

Pro správný tah a bezpečnost je zásadní přesně změřit výšku komínu v závislosti na vzdálenosti od hřebene střechy. Nesprávná výška může způsobit nedostatečný odvod spalin, zvýšené riziko požáru nebo zpětný tah do interiéru. Výpočet výšky komínu tedy vždy vychází z měření vzdálenosti komínového sopouchu od hřebene a aplikace normových hodnot.

Vzdálenost komínu od hřebene (m)	Minimální výška komínu nad hřebenem (cm)	Výška s konstrukčními prvky (cm)
do 2,0	65	85-90
2,1	67	87-92
3,0	100	120-125

Tip: Při stavbě komínu svépomocí je nutné přesně dodržovat normy pro komíny a zohlednit výztuž komínu i kotvení, aby byla konstrukce stabilní a bezpečná. Výška sopouchu od podlahy by měla odpovídat projektovému řešení a místním předpisům.

Jaká je minimální výška komínu nad střechou?

Minimální výška komínu nad střechou je stanovena normou ČSN 73 4201 na 65 cm nad hřebenem, pokud je komín maximálně 2 metry od hřebene. Při větší vzdálenosti se výška přidává podle přesných tabulkových hodnot, aby byl zajištěn správný tah a bezpečný odvod spalin.

Normy a bezpečnostní požadavky pro stavbu komínu

Dodržení platných norem a bezpečnostních požadavků je při stavbě komínu nezbytné pro zajištění správného fungování a bezpečného provozu. Komín musí splňovat normu ČSN 73 4201, která stanovuje přesné technické parametry pro výšku komínu, minimální vzdálenost od hořlavých konstrukcí a další kritéria pro bezpečný odvod spalin. Komín musí být před uvedením do provozu schválen revizním technikem, který ověří správnost konstrukce a dodržení všech požadavků.

Dimenzování průměru komínu podle paliva a výkonu

Průměr komínu se volí podle typu paliva a výkonu topného zařízení, aby byl zajištěn dostatečný tah a bezpečný odvod spalin. U pevných paliv, jako je dřevo nebo uhlí, je potřeba větší průřez komínového průduchu kvůli vyššímu objemu spalin a tepelné zátěži.

• Doporučený průměr komínu pro běžné domácí kotle se pohybuje mezi 140 a 180 mm.
• Vyšší výkon spotřebiče vyžaduje větší průměr, aby se zabránilo zpětnému toku spalin a snížilo riziko usazování sazí.
• Při stavbě komínu svépomocí je nutné použít materiály odpovídající normám a zajistit výztuž nadstřešní části, zejména u výšek nad 1,5 m.
• Výška sopouchu od podlahy by měla být standardně 110 cm, 143 cm, 176 cm nebo 209 cm, aby bylo možné pohodlné a bezpečné připojení spotřebiče.
• Minimální účinná výška komínu je 5 m, s výjimkou případů, kdy výpočet spalinové cesty dovolí nižší hodnotu.

Tip: Výpočet správné výšky a průměru komínu doporučuji konzultovat s odborníkem, který zohlední místní podmínky, typ paliva a výkon zařízení, čímž předejdete častým chybám, jako je poddimenzování komínu nebo nesprávné umístění sopouchu.

Bezpečnostní vzdálenosti a materiálové požadavky

Norma ČSN 73 4201 stanovuje minimální vzdálenost komínového pláště od hořlavých konstrukcí na 5 cm. Sopouch musí být umístěn minimálně 50 cm od stropu nebo jiných hořlavých částí stavby. Při průchodu stěnou je nutné použít nerezový napojovací díl, aby nedošlo k prasknutí keramického sopouchu a zajištění bezpečné izolace.

• Sopouchy musí být co nejkratší a přímé, aby nedocházelo ke zmenšení průřezu průduchu.
• Minimální vzdálenost mezi dvěma sopouchy ústícími do jednoho průduchu je 300 mm při úhlu menším než 90° a 600 mm při úhlu větším než 90°.
• Sopouch, který není připojen ke spotřebiči, musí být uzavřen nehořlavou ucpávkou nebo zazděn.

Výztuž a kotvení komínu

Výztuž nadstřešní části komínu je povinná u délek od 1,5 m do 2,5 m a doporučená u kratších nadstřešních částí delších než 1,5 m. Nad 2,5 m je nutné kombinovat výztuž s nerezovým nástavcem a kotvením lanky proti větru. Komín mimo stavbu musí být vyztužen po celé výšce s kotvením každé 2 metry.

• Statické zpevnění se provádí výztuží CKOV a zálivkou CZS u nadstřešních částí vyšších než 2 m.
• Kotvení zajišťuje stabilitu komínu proti větru a dalším mechanickým vlivům.

Základy a podklad komínu

Základ komínu musí být pevný, únosný a opatřený hydroizolací proti zemní vlhkosti. Doporučené rozměry základů jsou 500 × 500 mm pro jednoprůduchový komín a 500 × 1000 mm pro dvouprůduchový, s hloubkou 70-80 cm uvnitř stavby a 100 cm vně. Nosný podklad musí být rovný, nehořlavý a pevný, například betonová deska s keramickou dlažbou.

Montáž a provozní požadavky

Montáž komínu by měla probíhat při teplotách nad 5 °C a doporučuje se udržovat tuto teplotu i 72 hodin po dokončení. Spojovací tmely a lepidla musí být aplikovány přesně podle technologických předpisů, aby byla zajištěna těsnost a pevnost spojů.

• Povrchová úprava nadstřešní části zahrnuje lepidlo, perlinku, fasádní penetraci a voděodolnou fasádní omítku.
• Pro dlouhodobou životnost se doporučuje ošetření nadstřešních částí penetračními nátěry každé 2 roky.

Připojení spotřebiče ke komínu

Připojení spotřebiče musí být provedeno originálními redukcemi s těsnící šňůrou na keramický T-kus. Kouřovod připojený ke komínu s přirozeným tahem musí mít stoupání minimálně 5 % a nesmí obsahovat náhlé změny průřezu. Maximální délka kouřovodu je 3 m nebo ¼ účinné výšky komínu.

—

Odborná rada: Při stavbě komínu se vyhýbejte časté chybě, kdy je sopouch umístěn příliš nízko nebo je jeho průřez zmenšený, což vede ke špatnému tahu a zvýšenému riziku zpětného úniku spalin. Stavba komínu se vyplatí realizovat podle platných norem a s kontrolou revizního technika, zejména pokud komín přesahuje nadstřešní výšku 1,5 m nebo je vystaven větrnému zatížení.

Pro koho se to hodí: Tento postup

Materiály a technologie stavby komínu a sopouchu

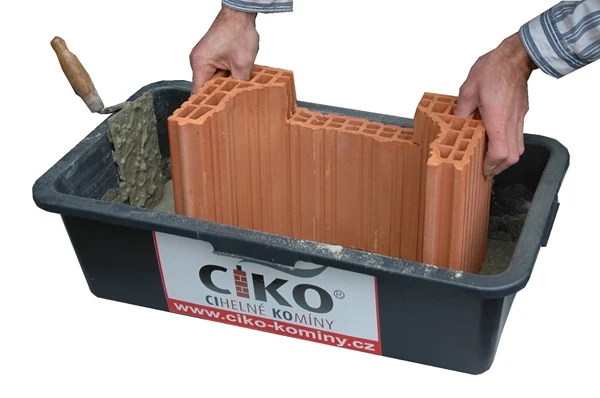

Pro stavbu komínu se nejčastěji používají cihlové tvárnice a šamotové materiály, které zajišťují dobrou tepelnou odolnost a stabilitu konstrukce. Lepící malta CKMB je ideální pro zdění; spára mezi cihlami by měla mít tloušťku 1-2 mm, což umožňuje pevné a trvanlivé spojení. Montáž komínu by měla probíhat při teplotě nad +5 °C, aby nedošlo k narušení pevnosti malty.

Sopouch se připojuje k tělu komínu pomocí nerezového napojovacího dílu, který zabraňuje prasknutí keramického sopouchu vlivem dilatace a teplotních změn. Výška sopouchu od podlahy musí být správně stanovena na základě výpočtu výšky komínu a dodržení norem pro komíny, aby byl zajištěn optimální tah a bezpečný odvod spalin.

Postup stavby komínu podle výšky sopouchu

V první fázi stavby komínu je třeba přesně určit výšku sopouchu a její umístění v konstrukci. Sopouch se montuje s použitím nerezových spojovacích dílů, které jsou pevné a odolné vůči korozi. Zdění probíhá postupně, přičemž je nutné dbát na správné vyrovnání a kotvení komínu, případně použít výztuž komínu pro zvýšení stability. Výška komínu nad střechou musí odpovídat minimálním hodnotám podle platných norem, což zajišťuje správný tah a bezpečnost provozu.

Tipy pro stavbu komínu s ohledem na výšku sopouchu zahrnují přesné dodržení technologického postupu montáže a kontrolu kvality materiálů. Chybný výpočet nebo nesprávné osazení sopouchu může vést k problémům s tahem a zvýšenému riziku úniku spalin. Stavba komínu svépomocí je možná, ale vyžaduje přesnost a znalost platných pravidel pro stavbu komínu.

Výztuž, kotvení a konstrukční bezpečnost komínu

Výztuž a kotvení patří mezi klíčové aspekty konstrukční bezpečnosti komínu, zvláště pokud jde o nadstřešní část. Správný návrh výztuže a kotvení zajišťuje stabilitu a odolnost proti povětrnostním vlivům, což je stěžejní pro dlouhodobý provoz. U konstrukcí přesahujících určitou výšku platí přesné normy a doporučení, která je nutné respektovat již při návrhu.

Technologie montáže sopouchu

Montáž sopouchu musí být provedena s ohledem na výšku sopouchu od podlahy a minimální výšku komínu nad střechou tak, aby odpovídala platným normám pro komíny. Použití nerezových spojovacích dílů výrazně zvyšuje odolnost spoje vůči korozi a teplotním změnám. Správné těsnění sopouchu zabraňuje úniku spalin a pronikání vlhkosti do konstrukce.

1. Příprava otvoru – vyřízněte přesný otvor v komínové stěně podle rozměrů sopouchu.
2. Instalace nerezového spojovacího dílu – upevněte spojovací prvek pevně a rovnoměrně.
3. Vložení sopouchu – zasuňte sopouch do připraveného otvoru tak, aby seděl těsně.
4. Utěsnění spoje – aplikujte vhodné těsnící materiály odolné vůči vysokým teplotám.
5. Kontrola pevnosti a těsnosti – ověřte, že spoj je stabilní a bez průsaků.

Tip: Nadstřešní část komínu delší než 1,5 m vyžaduje výztuž komínu, nad 2 m se doporučuje statické zpevnění a u výšek nad 2,5 m je povinné kotvení lanky s nerezovým nástavcem. Pro správný návrh konstrukce komínu a výšky sopouchu doporučuji konzultovat projektanta, aby se zabránilo častým chybám, jako je nedostatečné kotvení nebo špatné utěsnění spoje.

Základy a nosný podklad komínu

Základy a nosný podklad komínu musí splňovat přesné technické požadavky, aby byla zajištěna pevnost a stabilita celé konstrukce. Minimální rozměry základů komínu jsou 500 × 500 mm pro jednoprůduchové komíny a 500 × 1000 mm pro dvouprůduchové, s hloubkou 70 až 80 cm uvnitř stavby a 100 cm vně. Tyto rozměry odpovídají normě ČSN 73 4201 a zajišťují dostatečnou únosnost pro zatížení komínu včetně případné výztuže.

Hydroizolace základů je nezbytná k ochraně konstrukce před zemní vlhkostí, která by mohla snižovat pevnost a životnost komínu. Nosný podklad musí být rovný, pevný a nehořlavý, například betonová deska s keramickou dlažbou, která splňuje požadavky na tepelnou odolnost a bezpečnost. Tento podklad zajišťuje rovnoměrné rozložení zatížení a zabraňuje deformacím komínové konstrukce.

Jak správně navrhnout konstrukci komínu a výšku sopouchu

Při stavbě komínu svépomocí je nezbytné dodržet normy a technické předpisy pro výpočet výšky komínu a umístění sopouchu. Minimální účinná výška komínového průduchu je 5 metrů, což zajišťuje dostatečný tah a bezpečný odvod spalin. Výška komínu nad střechou se řídí vzdáleností od hřebene – pokud je komín do 2 metrů od hřebene, musí jeho vrchol přesahovat hřeben o minimálně 65 cm, přičemž při hrubé stavbě je vhodné počítat s navýšením o 20 až 25 cm kvůli konstrukčním prvkům, jako je hřebenová lať.

Výška středu sopouchu od založení komínu se standardně volí z hodnot 110 cm, 143 cm, 176 cm nebo 209 cm podle typu spotřebiče a konstrukce komína. Sopouchy musí být co nejkratší a přímé, aby nedocházelo ke snižování průřezu komínového průduchu, což by mohlo negativně ovlivnit tah a bezpečnost provozu. Minimální vzdálenost mezi sopouchy ústícími do jednoho průduchu je 300 mm při úhlu menším než 90° a 600 mm při úhlu větším než 90°, což zabraňuje zpětnému proudění spalin.

Tip: Častou chybou při stavbě je nedostatečné zajištění pevnosti základů a podkladu, které může vést k praskání komínových tvárnic nebo deformacím. Proto je klíčové použít nehořlavé materiály a zajistit rovný a pevný podklad s kvalitní hydroizolací.

Výztuž nadstřešní části komínu je povinná u výšek nad 1,5 metru, přičemž pro délky nad 2,5 metru je nutné kombinovat výztuž s nerezovým nástavcem a kotvením lanky kvůli větru. Komín mimo stavbu musí být vyztužen po celé výšce s kotvením každé 2 metry, což zvyšuje jeho pevnost a odolnost vůči povětrnostním vlivům.

Pro koho se stavba komínu včetně správné výšky sopouchu hodí? Pro vlastníky rodinných domů a rekreačních objektů, kteří chtějí zajistit bezpečný a efektivní odvod spalin podle platných norem. Nevhodné je svépomocné stavění bez odborného návrhu a revize, zejména u složitějších konstrukcí a moderních spotřebičů, kde je nutné dodržet přesné technické parametry a bezpečnostní předpisy.

Výška a umístění sopouchu v komínové konstrukci

Správná výška sopouchu je klíčová pro funkčnost a bezpečnost komínové konstrukce. Standardní výšky středu sopouchu od založení komínu jsou 110 cm, 143 cm, 176 cm a 209 cm. Tyto hodnoty vycházejí z platných norem pro komíny a zajišťují optimální tah a odvod spalin. Minimální výška sopouchu od podlahy v komínové konstrukci závisí na konkrétním typu topidla a způsobu instalace, přičemž uvedené standardy jsou nejčastěji využívané v praxi.

Sopouch by měl být co nejkratší a veden přímou cestou, aby nedocházelo ke zbytečným tepelným ztrátám a snížení tahu. Při úhlu sopouchu pod 90° musí být mezi jednotlivými sopouchy minimální vzdálenost 300 mm, při úhlu nad 90° je nutné zvýšit vzdálenost na alespoň 600 mm. Nepoužívané sopouchy musí být řádně utěsněné nebo uzavřené, aby nedocházelo k úniku spalin do konstrukce.

Tato pravidla jsou nezbytná nejen pro správný výpočet výšky komínu, ale i pro bezpečnou stavbu komínu svépomocí či profesionální montáž s výztuží komínu a kotvením podle technických požadavků.

• Výška sopouchu od podlahy: 110, 143, 176, 209 cm od založení komínu
• Sopouch musí být krátký a vedený přímou cestou
• Minimální vzdálenost mezi sopouchy je 300 mm při úhlu pod 90°
• Minimální vzdálenost mezi sopouchy je 600 mm při úhlu nad 90°
• Nepoužívané sopouchy musí být utěsněné nebo uzavřené

Jaká je minimální výška komínu od sopouchu

Minimální výška komínu od sopouchu závisí na celkové konstrukci střechy a vzdálenosti od okolních objektů, přičemž normy pro komíny doporučují výšku nad střechou tak, aby byl zajištěn dostatečný tah a bezpečný odvod spalin. Výpočet výšky komínu by měl respektovat také místní stavební předpisy a požadavky na kotvení komínu.

Údržba, čištění a kontrola komínu

Údržba, čištění a kontrola komínu jsou nezbytné pro bezpečný provoz a prodloužení životnosti komínové konstrukce. Revizní technik musí provádět kontrolu minimálně jednou ročně, přičemž kontrola zahrnuje ověření těsnosti, stavu šamotových vložek a správné funkce sopouchu. Nadstřešní část komínu je vhodné chránit penetračními nátěry každé 2 roky, aby se zabránilo vlhkostním škodám a degradaci materiálu. Ochrana šamotových vložek spočívá v instalaci deflektoru nebo jiného izolačního prvku, který zabraňuje přímému působení plamene a přehřívání, čímž se snižuje riziko prasklin a poškození.

Časté chyby při stavbě a provozu komínu

Nejčastější chybou je nesprávné stanovení výšky komínu, která přímo ovlivňuje tah a bezpečnost odvodu spalin. Minimální účinná výška komínu je 5 metrů, přičemž výška nad střechou musí odpovídat vzdálenosti od hřebene – například komín do 2 metrů od hřebene musí přesahovat hřeben o minimálně 65 cm, s přihlédnutím k konstrukčním prvkům, jako je hřebenová lať, která vyžaduje navýšení o 20-25 cm. Výška sopouchu od založení komínu by měla být volena z doporučených hodnot 110, 143, 176 nebo 209 cm, přičemž sopouchy musí být co nejkratší a nesmí zmenšovat průřez komínového průduchu. Další častou chybou je nedostatečná výztuž nadstřešní části komínu – u délky nad 1,5 metru je výztuž povinná, u částí delších než 2,5 metru je nutné použít výztuž spolu s nerezovým nástavcem a kotvením lanky kvůli větru. Nesprávné připojení spotřebiče ke komínu může způsobit zpětný tah nebo únik spalin do interiéru.

• Nedodržení minimální výšky komínu podle výpočtu a platných ČSN norem
• Nevhodná nebo chybějící výztuž nadstřešní části komínu
• Nesprávné kotvení komínu a nesprávné napojení spotřebiče
• Opomenutí pravidelné kontroly a čištění komínu

Pravidelná údržba zahrnuje revizi komínu odborným technikem minimálně jednou ročně, včetně kontroly těsnosti spojů a stavu šamotových vložek. Nadstřešní část je vhodné ošetřovat penetračními nátěry každé 2 roky, aby se zabránilo vlhkostním škodám a degradaci materiálu. Šamotové vložky je nutné chránit před přímým působením plamene, například instalací deflektoru, což výrazně prodlužuje jejich životnost a udržuje správnou funkci komínu.

Tip: Při stavbě komínu svépomocí dodržujte platné normy ČSN 73 4201 a správně navrhněte výšku sopouchu i celkovou konstrukci, aby se minimalizovalo riziko častých chyb a zajistil bezpečný a efektivní provoz komínu.

Časté dotazy

Jaká je minimální výška komínu nad hřebenem střechy?

Minimální výška je 65 cm nad hřebenem, pokud je komín do 2 m od hřebene, plus 20-25 cm na konstrukční prvky.

Jaká norma upravuje stavbu a výšku komínu?

Stavba a výška komínu se řídí normou ČSN 73 4201, která stanovuje technické požadavky a bezpečnostní pravidla.

Jaká je doporučená výška středu sopouchu od založení komínu?

Standardní výšky středu sopouchu jsou 110 cm, 143 cm, 176 cm a 209 cm od založení komínu.

Kdy je nutné komín vyztužit a kotvit?

Výztuž je povinná u nadstřešních částí delších než 1,5 m a kotvení lanky nad 2,5 m vysoké části komínu.

Jaké jsou požadavky na základy komínu?

Základy musí mít minimální rozměry 500 × 500 mm a hloubku 70-80 cm uvnitř stavby, být pevné a opatřené hydroizolací.

Jak často by se měl komín čistit a kontrolovat?

Údržba a čištění komínu by měly probíhat minimálně jednou ročně revizním technikem.

Jaké chyby se nejčastěji dělají při stavbě komínu?

Časté chyby zahrnují nesprávnou výšku komínu, nedostatečnou výztuž a nesprávné připojení spotřebiče.

Jaká je minimální vzdálenost komínového pláště od hořlavých konstrukcí?

Minimální vzdálenost je 5 cm, aby byla zajištěna bezpečnost a zabráněno požáru.

Jaký je správný postup montáže sopouchu?

Sopouch se montuje s nerezovým spojovacím dílem a těsněním, aby se zabránilo prasknutí a únikům spalin.

Jaký průměr komínu je vhodný pro různé druhy paliv?

Pro dřevo do 10 kW se doporučuje průměr 150-180 mm, pro uhlí do 15 kW 180-200 mm, pro plyn do 20 kW 130-150 mm.

Jak se správně vypočítá účinná výška komínu pro optimální tah?

Účinná výška komínu se počítá od ústí sopouchu ke hřebenům střechy a měla by být minimálně 5 metrů pro správný tah.

Jaká je doporučená vzdálenost komínu od sousedních staveb?

Minimální vzdálenost komínu od sousedních objektů by měla být alespoň 3 metry, aby se zabránilo riziku požáru.

Jaký materiál je nejvhodnější pro stavbu sopouchu komínu?

Sopouch by měl být vyroben z žáruvzdorné keramiky nebo nerezové oceli s tepelnou odolností nad 600 °C.

Jaké jsou kroky pro získání stavebního povolení na stavbu komínu?

Nejprve je třeba předložit projekt komínu ke schválení stavebnímu úřadu, následně získat souhlas sousedů a nakonec vyřídit stavební povolení.

Jaká je správná výška sopouchu od podlahy v obytné místnosti?

Doporučená výška sopouchu od podlahy je 150 cm, aby bylo možné bezpečné připojení spotřebiče a snadná údržba.
