Správné zapojení zásuvek a zástrček je klíčové pro bezpečnost a spolehlivost domácí elektroinstalace. Zohlednění správného průřezu vodičů a dodržení bezpečnostních opatření minimalizuje riziko poruch i úrazů elektrickým proudem. Naučíte se, jak postupovat podle platných norem a vyhnout se častým chybám při instalaci.
⭐ Co byste měli vědět
- V domácí elektroinstalaci se používají sítě TN-C a TN-C-S s napětím 230 V mezi fází (L) a nulákem (N).
- Starší zásuvky do roku 1993 mají dvouvodičové zapojení (L + PEN) s hliníkovými vodiči 4 mm² nebo měděnými 1,5 mm².
- Nové zásuvky používají kabel CYKY-J s měděnými vodiči o průřezu 2,5 mm² a jištění 16 A.
- Na jeden vývod z rozvaděče lze připojit maximálně 10 zásuvek, dvojzásuvka se počítá jako jedna.
- Zásuvky v kuchyni se umisťují 20-30 cm nad pracovní plochu a doporučuje se mít minimálně 10 zásuvek pro spotřebiče.
Základní principy zapojení zásuvek a zástrček v domácí elektroinstalaci
Správné zapojení zásuvky v domácí elektroinstalaci znamená správné připojení fázového, nulového a ochranného vodiče podle typu sítě, aby byla zajištěna bezpečnost a funkčnost. Postup zapojení zásuvky v domácnosti vyžaduje přesné rozlišení vodičů a dodržení bezpečnostních opatření v souladu s normami ČSN elektro.
Jak funguje síť TN-C a TN-C-S při zapojení zásuvek?

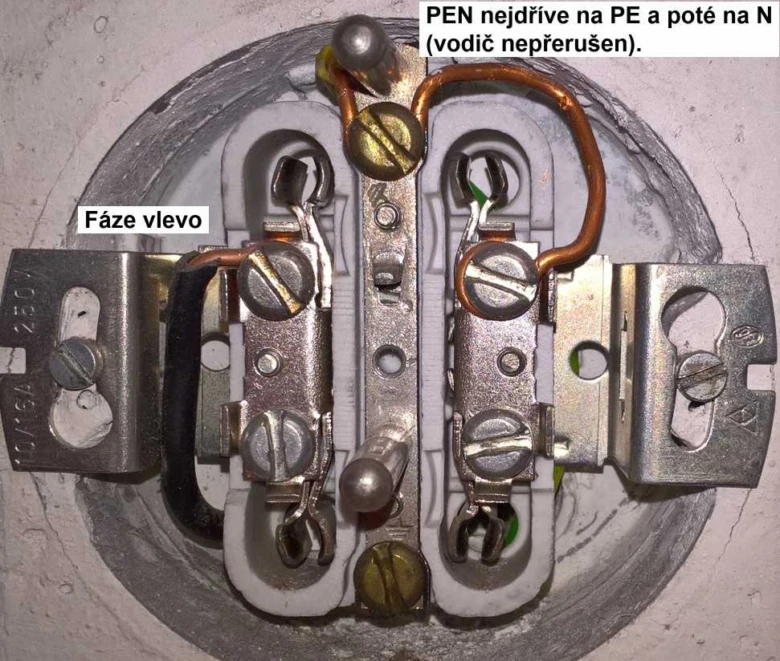

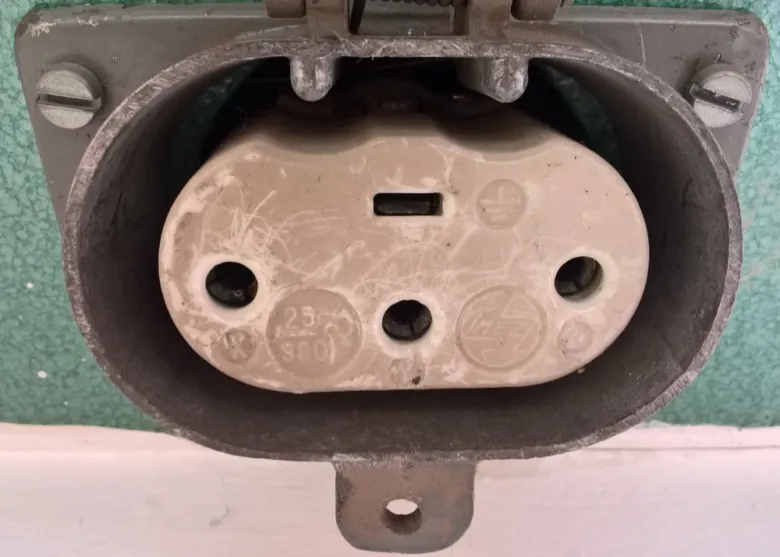

Síť TN-C používá dvouvodičové zapojení, kde je nulový a ochranný vodič sloučen v jednom vodiči PEN. V domácích instalacích s napětím 230 V je tento systém méně bezpečný, protože vodič PEN přenáší jak nulový proud, tak ochranný proud. Síť TN-C-S rozděluje vodič PEN na samostatné vodiče N (světle modrá) a PE (zelenožlutá), což výrazně zvyšuje ochranu proti úrazu elektrickým proudem a umožňuje lepší měření impedance smyčky. Fázový vodič (L) má barvu černou, hnědou nebo šedou. Správné rozlišení a zapojení všech vodičů je klíčové pro bezpečný provoz zásuvek.
Bezpečnostní opatření při zapojení zásuvek v domácnosti
Před zapojením zásuvky vždy odpojte napájení v rozvaděči a ověřte jeho vypnutí měřením napětí vhodným přístrojem. Používejte izolované nástroje a dodržujte bezpečnostní pravidla elektroinstalace zásuvek dle ČSN. Nesprávné zapojení vodičů může způsobit úraz elektrickým proudem nebo požár. Správný průřez vodičů elektro a správné zapojení ochranného vodiče PE minimalizují rizika a zajišťují spolehlivý provoz. Častou chybou je zaměnění nulového a ochranného vodiče, což může vést k nebezpečným situacím.
- Odpojení napájení – vypněte jistič a ověřte nulovou přítomnost napětí
- Identifikace vodičů – rozlište L (černá/hnědá/šedá), N (modrá), PE (zelenožlutá)
- Připojení vodičů – ke správným svorkám zásuvky podle schématu
- Kontrola zapojení – ověřte měřením impedance smyčky a správné připojení
- Montáž zásuvky – upevněte do elektroinstalační krabice a zakryjte krytem
Tip: Pro začátečníky se doporučuje používat zásuvky s bezšroubovými svorkami, které minimalizují chyby při zapojení a zkracují dobu instalace.
Schéma zapojení zásuvky a význam jednotlivých vodičů
Schéma zapojení zásuvky v domácí elektroinstalaci podle norem ČSN 33 2130 a ČSN 33 2180 zahrnuje tři základní vodiče – fázový (L), nulový (N) a ochranný (PE). Správné uspořádání těchto vodičů zajišťuje správnou polaritu zásuvky a bezpečný provoz elektrických spotřebičů. Nejčastější variantou je zapojení tří vodičů, avšak některé zásuvky mohou vyžadovat i čtvrtý vodič v rámci rozšířených bezpečnostních opatření při elektroinstalaci zásuvek. Dodržení správného průřezu vodičů elektro a měření impedance smyčky patří mezi základní kroky ověřující bezpečnost celé instalace.
Funkce fázového vodiče (L)
Fázový vodič (L) přivádí do zásuvky střídavé napětí 230 V. Je označen černou, hnědou nebo šedou barvou a je zásadní pro správný provoz spotřebičů. V elektroinstalaci zásuvek musí být připojen na správný kontakt, aby byla zachována polarita a minimalizovalo se riziko elektrického úrazu.
Funkce nulového vodiče (N)
Nulový vodič (N) slouží jako návratový vodič elektrického obvodu a je označen světle modrou barvou. Jeho správné zapojení je klíčové pro funkčnost zásuvky a spolehlivé uzavření obvodu. Chyby při zapojení nulového vodiče vedou k poruchám a mohou ohrozit bezpečnost.
Funkce ochranného vodiče (PE)
Ochranný vodič (PE) je označen zelenožlutou barvou a zajišťuje odvedení případného úniku proudu do země. Tento vodič je nezbytný pro bezpečnost uživatelů a chrání před úrazem elektrickým proudem. Při zapojení zásuvky s 4 vodiči je ochranný vodič vždy součástí a musí být správně připojen do elektroinstalační krabice i zásuvky.
Tip: Pro správné zapojení zásuvky a zástrčky v bytě doporučuje norma ČSN 33 2130 dodržovat přesné barvy vodičů a kontrolovat měřením impedance smyčky, což zvyšuje bezpečnost celé elektroinstalace. Vyvarujte se časté chyby – záměny fázového a nulového vodiče, která může způsobit nebezpečné situace.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Výběr správných vodičů a jištění pro zásuvky a prodlužovačky
Výběr správných vodičů a jištění je klíčový pro bezpečnost elektroinstalace zásuvek a prodlužovaček v domácnosti. Zahrnuje volbu materiálu, průřezu vodičů a odpovídajícího jištění podle platných norem ČSN elektro.
Jak vybrat správný průřez vodičů pro zásuvky?
Starší elektroinstalace používaly hliníkové vodiče o průřezu 4 mm², které měly nižší vodivost a vyšší mechanickou křehkost než měděné. Novější instalace preferují měděné vodiče s průřezem od 1,5 mm² pro lehčí zatížení až po 2,5 mm² pro standardní zásuvky. Správný průřez vodičů elektro závisí na maximálním zatížení a délce vedení – delší vedení vyžaduje větší průřez, aby se minimalizovaly ztráty a pokles napětí. Použití nesprávného průřezu zvyšuje riziko přehřívání a selhání izolace. Při zapojení zásuvky s 2 vodiči – fáze a nulák – je zásadní správně dodržet průřez a materiál vodičů, aby byla zachována bezpečnost elektroinstalace.
| Materiál vodiče | Průřez (mm²) | Vhodné jištění (A) |
|---|---|---|
| Hliník | 4 | 16 |
| Měď | 1,5 | 10 |
| Měď | 2,5 | 16 |
Jaké jištění použít pro zásuvky a prodlužovačky?
Pro bezpečné zapojení zásuvek a prodlužovaček doporučuje norma jištění 10 až 16 A podle průřezu vodičů. Jištění chrání elektroinstalaci před přetížením, které může způsobit přehřátí vodičů, a také před zkratem, který by mohl vést k požáru. Prodlužovačky musí mít tři vodiče – fázový (L), nulový (N) a ochranný (PE) – a jištění musí odpovídat jejich celkovému zatížení. Častou chybou při zapojení zásuvky a zástrčky v domácnosti je použití jištění s příliš vysokým proudem, což snižuje ochranu a zvyšuje riziko poškození elektroinstalace. Pro správné jištění je nutné zohlednit i měření impedance smyčky, které potvrzuje účinnost ochranného vodiče a celkové bezpečnostní opatření elektroinstalace.
- Vyhněte se poddimenzovanému průřezu vodičů, který vede k přehřívání.
- Nikdy nepoužívejte jištění vyšší než doporučené podle průřezu vodiče.
- Prodlužovačky vybírejte s kompletním zapojením ochranného vodiče PE.
Odborná rada: Pro správné zapojení zásuvky a zástrčky v bytě dodržujte vždy normy ČSN elektro a pravidelně ověřujte stav elektroinstalace měřením impedance smyčky, které zajistí správnou funkci ochranných prvků.
Bezpečnostní pravidla a časté chyby při zapojení zásuvek
Bezpečnost elektroinstalace zásuvek vyžaduje vždy před zahájením prací úplné odpojení napětí v příslušném okruhu a zajištění proti opětovnému zapnutí, například použitím plomb nebo uzamykatelného vypínače. Měření impedance smyčky je základní bezpečnostní kontrolou, která ověřuje správné uzemnění a funkčnost jističe, přičemž maximální přípustná hodnota impedance závisí na jištění (například pro 16 A jistič je obvyklý limit kolem 0,35 Ω). Proudový chránič s vybavovacím proudem max. 30 mA výrazně snižuje riziko úrazu elektrickým proudem a jeho instalace je povinná dle ČSN 33 2000-4-41 pro zásuvkové okruhy v obytných prostorách.
Nejčastější chyby při zapojení zásuvek v domácí elektroinstalaci
- Nesprávné zapojení vodičů, zejména záměna fázového vodiče (L, černý, hnědý nebo šedý) a nulového vodiče (N, světle modrý), vede k poruchám spotřebičů a zvýšenému riziku úrazu. Ochranný vodič PE (zelenožlutý) musí být vždy připojen k ochrannému kolíku zásuvky.
- Použití vodičů s nevhodným průřezem, například měděného vodiče menšího než 2,5 mm² pro zásuvky jištěné 16 A, může způsobit přehřívání a požár. Pro zásuvky jištěné 10 A je minimální průřez 1,5 mm².
- Opomenutí připojení ochranného vodiče PE nebo jeho nahrazení společným vodičem PEN bez správného dimenzování (minimálně 10 mm² Cu dle ČSN 33 2000-5-54) výrazně snižuje ochranu proti úrazu.
- Vynechání měření impedance smyčky po instalaci zásuvek znamená riziko skrytých závad, například přerušeného nebo špatně připojeného ochranného vodiče.
- Zapojení zásuvky bez proudového chrániče v obytných prostorách snižuje ochranu uživatele a nesplňuje platné normy ČSN.
Tip: Při zapojení zásuvky s 4 vodiči (L, N, PE) je nutné přesně dodržet barevné značení a orientaci vodičů podle ČSN 33 2130, přičemž ochranný kolík musí být nahoře a nulák v pravé dutince zásuvky při pohledu zepředu. Kontrola správnosti zapojení a funkčnosti pomocí měření impedance smyčky a zkoušky polarity minimalizuje chyby a zvyšuje bezpečnost instalace. Dodržujte vždy návod na zapojení zásuvky a zástrčky v bytě, abyste předešli běžným chybám, jako je záměna vodičů nebo nedostatečné jištění.
Zapojení zásuvek v kuchyni a vlhkých prostorách
Zásuvky v kuchyni musí být umístěny 20-30 cm nad pracovní plochou, aby byla zajištěna snadná dostupnost a bezpečnost při používání elektrospotřebičů. Podle normy ČSN elektro nesmí být zásuvky instalovány přímo nad dřezem nebo varnou deskou, kde by hrozilo nebezpečí kontaktu s vodou nebo vysokou teplotou. Vlhké prostory, jako jsou koupelny, vyžadují zásuvky s odpovídajícím krytím (minimálně IP44), které chrání před vlhkostí a stříkající vodou.
Pro správné zapojení zásuvek a zástrček v bytě je nutné dodržovat bezpečnostní opatření elektroinstalace, včetně správného průřezu vodičů elektro a měření impedance smyčky. Při instalaci zásuvek v kuchyni a vlhkých prostorách doporučuji věnovat pozornost těmto pravidlům:
- Nepoužívat zásuvky bez předepsaného krytí v mokrých nebo vlhkých místech
- Umístit zásuvky mimo přímý dosah vody a tepla
- Zajistit ochranný vodič PE a správné uzemnění
- Dodržet normy ČSN elektro pro bezpečnost a spolehlivost elektroinstalace
Tipy pro správné zapojení zásuvky a zástrčky v domácnosti
Dodržování těchto pravidel minimalizuje riziko elektroúrazů a poruch elektroinstalace, což je klíčové pro bezpečnost v domácnosti.
Typy elektroinstalačních krabic a jejich montáž
Elektroinstalační krabice jsou základním prvkem pro bezpečnou a přehlednou elektroinstalaci zásuvek a zástrček v domácnosti. Mezi nejpoužívanější typy patří například KOPOS KP 68 KA, který splňuje požadavky normy ČSN EN 60670-22 na mechanickou odolnost a bezpečnost. Montáž elektroinstalačních krabic vyžaduje přesné vyvrtání otvoru do zdi a pevné upevnění, často pomocí sádry nebo speciálních vyrovnávacích kroužků, které zajišťují správnou hloubku a stabilitu.
Pro různé typy zdí platí tyto zásady:
- Vzdálenost krabice od povrchu zdi musí odpovídat tloušťce omítky a povrchové úpravy
- U dutinových zdí se používají speciální hmoždinky pro pevné uchycení
- Vyrovnávací kroužky kompenzují nerovnosti a umožňují správné osazení přístrojů
Tip: Častou chybou je nedostatečné upevnění, které vede k pohybu krabice a riziku poškození elektroinstalace. Montáž elektroinstalačních krabic je proto klíčová pro bezpečnostní opatření elektroinstalace a správné zapojení zástrček i zásuvek.

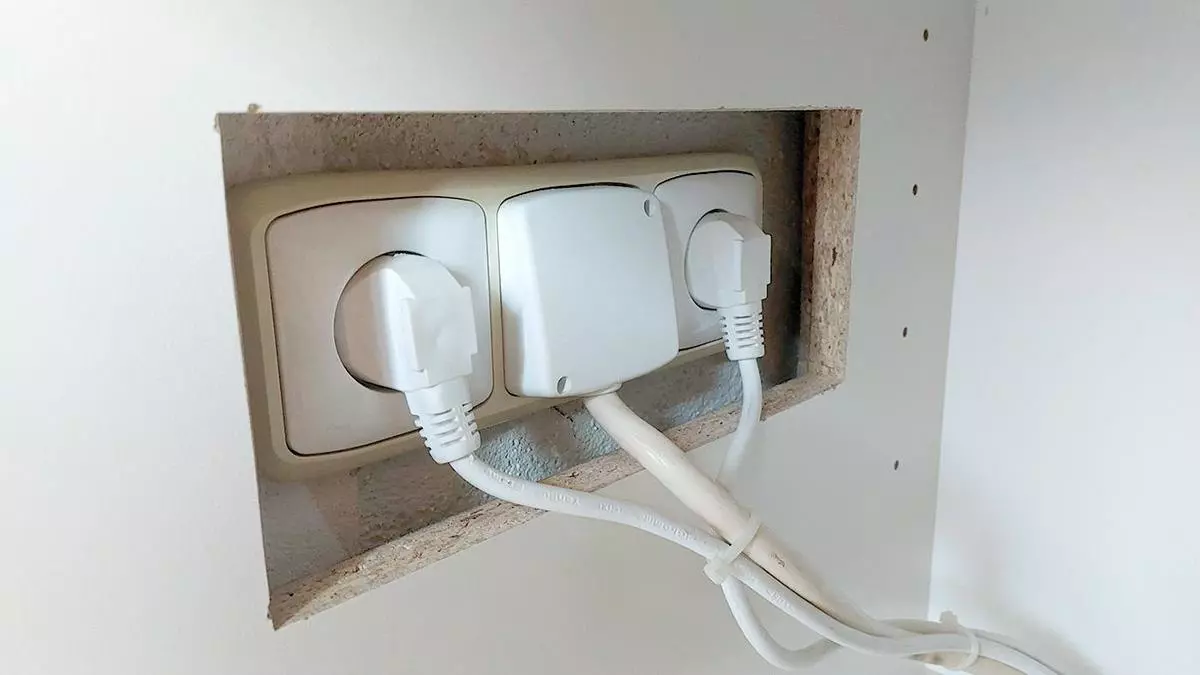

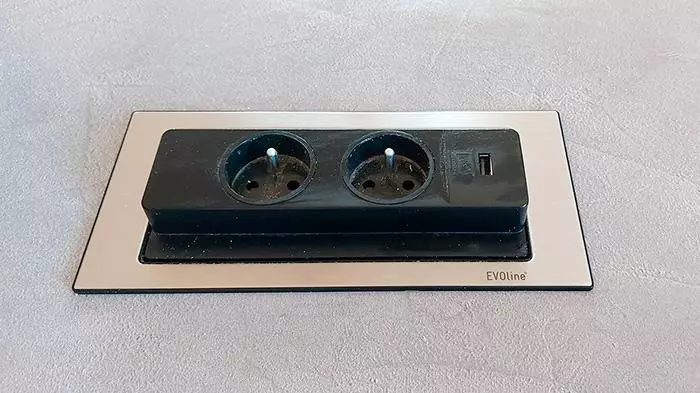

Jak zapojit vícenásobnou zásuvku bezpečně a správně
Při instalaci vícenásobné zásuvky dbejte na správný průřez vodičů elektro a respektujte pravidla měření impedance smyčky, aby byla zajištěna bezpečnost a spolehlivost celého obvodu.
Podrobné ověření a měření impedance smyčky
Měření impedance smyčky je klíčové pro ověření správného zapojení zásuvek a zajištění bezpečnosti elektroinstalace zásuvek v domácnosti. Impedance smyčky ovlivňuje rychlost a spolehlivost vypnutí jističe nebo proudového chrániče při závadě, což je zásadní bezpečnostní opatření elektroinstalace.
Návod na měření impedance smyčky
- Příprava měření – odpojte napájené spotřebiče a vypněte hlavní jistič, aby bylo možné bezpečně přistoupit k zásuvce.
- Připojení měřicího přístroje – připojte měřič impedance smyčky na zásuvku podle návodu výrobce, respektujte správný průřez vodičů elektro.
- Spuštění měření – proveďte měření a zaznamenejte hodnoty impedance, které by měly odpovídat normám ČSN elektro (typicky do 0,4 Ω pro domácí instalace).
- Vyhodnocení výsledků – porovnejte naměřené hodnoty s normami, vyšší impedance může znamenat chyby při zapojení zásuvky a ohrožuje funkci proudového chrániče.
- Oprava závad – při nesouladu je nutné zkontrolovat zapojení zásuvek a zástrček podle správného schématu a případně opravit nedostatky.
Tipy pro správné zapojení zásuvky a zástrčky v domácnosti zahrnují respektování barevného značení vodičů, správné připojení ochranného vodiče PE a respektování bezpečnostních pravidel při zapojení zásuvky s 4 vodiči. Chyby při zapojení zásuvek často vedou k nefunkčnosti proudového chrániče a riziku úrazu elektrickým proudem.
FAQ – Časté dotazy k zapojení zásuvek a zástrček v domácí elektroinstalaci
Otázka: Jak správně zapojit zásuvku v domácí elektroinstalaci?
Použijte třívodičové schéma L (hnědá/černá), N (modrá) a PE (zelenožlutá), kabel CYKY-J 2,5 mm² a jištění 16 A podle normy ČSN 33 2130.
Otázka: Jaké je schéma zapojení dvojzásuvky se zemnícím vodičem?
Dvojzásuvka se připojuje s vodiči L, N a PE, ochranný kolík musí být nahoře, nulový vodič v pravé dutince podle ČSN elektro.
Otázka: Lze zapojit zásuvku bez nulového vodiče?
V sítích TN-C je možné zapojení s vodiči L a PEN, novější instalace však vyžadují třívodičový systém s nulákem (N).
Otázka: Jaký průřez vodiče použít pro zásuvky v domácnosti?
Standardně kabel CYKY-J s průřezem 2,5 mm² měděných vodičů, starší instalace mohou mít hliníkové vodiče 4 mm², což dnes není doporučeno.
Otázka: Kolik zásuvek lze připojit na jeden vývod z rozvaděče?
Maximálně 10 zásuvek na jeden vývod, dvojzásuvka se počítá jako jedna podle ČSN 33 2130.
Otázka: Jaká je správná výška zásuvek nad kuchyňskou linkou?
Zásuvky se instalují 20-30 cm nad pracovní plochu, nesmějí být přímo nad dřezem ani varnou deskou.
Otázka: Jaký je správný postup při měření impedance smyčky?
Odpojte napájení, připojte sondy měřicího přístroje na vodiče zásuvky, změřte a porovnejte výsledky s normou ČSN.
Otázka: Proč je důležité správné zapojení ochranného vodiče PE?
PE vodič zajišťuje bezpečný odvod únikového proudu a chrání uživatele před úrazem elektrickým proudem.
Otázka: Jaké chyby se často dělají při zapojení zásuvek?
Častá chyba: nesprávné připojení vodičů, použití dvouvodičových prodlužovaček s ochranným kolíkem a nedodržení polarity.
Otázka: Jaké jsou požadavky na prodlužovačky v domácnosti?
Prodlužovačky musí mít tři vodiče (L, N, PE) s průřezem odpovídajícím délce a jištění, obvykle 2,5 mm² pro 16 A.
Otázka: Je možné použít hliníkové vodiče v nových instalacích?
Hliníkové vodiče se v nových instalacích nepoužívají, minimální průřez ochranného vodiče PEN je 10 mm² měděných vodičů.
Otázka: Jak správně namontovat elektroinstalační krabici?
Krabice se osadí do vyvrtaného otvoru, který se navlhčí a vyplní sádrou, aby byla rovná se stěnou.
Otázka: Jak zajistit bezpečnost při práci na elektroinstalaci?
Odpojte napájení, zajistěte proti náhodnému zapnutí, používejte izolované nářadí a měřicí přístroje, nikdy se nespoléhejte pouze na zkoušečku.
Otázka: Jaké normy upravují zapojení zásuvek v ČR?
Normy ČSN 33 2130, ČSN 33 2180 a ČSN 33 2000-5-54 definují zapojení, jištění a bezpečnost elektroinstalace zásuvek.
Otázka: Jak zapojit zásuvku v kuchyni s ohledem na spotřebiče?
Doporučuje se minimálně 10 zásuvek; hlavní spotřebiče jako lednice a trouba mají samostatné okruhy s jištěním 16 A.
Nejčastější chyby při zapojení zásuvek v domácí elektroinstalaci
Mezi nejčastější chyby patří špatné připojení vodičů, zanedbání ochranného vodiče PE a použití nevhodných prodlužovaček bez správného jištění. Tyto chyby ohrožují bezpečnost elektroinstalace a uživatele.
