Zemnící pásek je klíčovým prvkem pro bezpečné uzemnění elektroinstalace, který zabraňuje úrazům elektrickým proudem a chrání zařízení před přepětím. Správný výběr materiálu, dodržení hloubky uložení a kvalitní spojení pomocí svorek a spojek zajistí dlouhodobou funkčnost celého systému. Podívejme se na zásady instalace, které odpovídají platným normám a praxi.
Hlavní poznatky
- Zemnící pásek se používá jako součást uzemňovací soustavy a typicky má tloušťku 3-5 mm a šířku 20-30 mm.
- Pásky se ukládají minimálně 50 cm hluboko do země, aby byla zajištěna dostatečná vlhkost a kontakt se zemí.
- Maximální délka zemnícího pásku vedoucího nad zemí je doporučena do 15 metrů a je nutné jej pevně fixovat.
- Pro spojování pásků se používají svorky, tlakové spoje nebo exotermické svařování podle výrobce.
- Životnost měděného zemnícího pásku je přes 30 let, odolává teplotám od -20 °C do +40 °C a musí být chráněn proti korozi.
Účel a materiál zemnícího pásku v elektroinstalaci
Zemnící pásek slouží jako klíčový prvek uzemňovací soustavy v elektroinstalaci, zajišťující bezpečné odvedení elektrického proudu do země a tím ochranu před úrazem elektrickým proudem. Nejčastěji se vyrábí z mědi nebo pozinkované oceli (FeZn), přičemž materiál zemnícího pásku výrazně ovlivňuje jeho životnost a odolnost vůči korozi. Pro spolehlivou funkci má zemnící pásek obvykle tloušťku mezi 3 až 5 mm a šířku 20 až 30 mm; například velmi běžný rozměr je 30×4 mm, který se používá v domácích i průmyslových instalacích.
Výhody použití zemnícího pásku oproti jiným uzemňovacím prvkům zahrnují:
- Nízký odpor zemniče díky velké ploše kontaktu s půdou
- Vysokou mechanickou odolnost a pevnost materiálu
- Možnost efektivního propojení svorkami a spojkami pro spolehlivý elektrický kontakt
- Snadnou ochranu proti korozi díky vhodnému materiálu a povrchové úpravě
Volba správného materiálu a rozměrů pásku závisí na konkrétních podmínkách instalace, zejména na typu půdy a požadované hloubce uložení pásku. Ochrana proti korozi a kvalitní mechanické uchycení pásku jsou nezbytné pro dlouhodobou funkčnost uzemnění elektroinstalace.
Jak správně uložit a instalovat zemnící pásek v zemi
Zemnící pásek je klíčovou součástí uzemnění elektroinstalace a jeho správná instalace v zemi výrazně ovlivňuje bezpečnost i funkčnost celého systému. Při pokládce je nutné věnovat pozornost hloubce uložení, kontaktu s vlhkostí půdy a pevné fixaci pásku, aby se minimalizoval odpor zemniče a zabránilo poškození.
Jak správně uložit zemnící pásek v zemi?

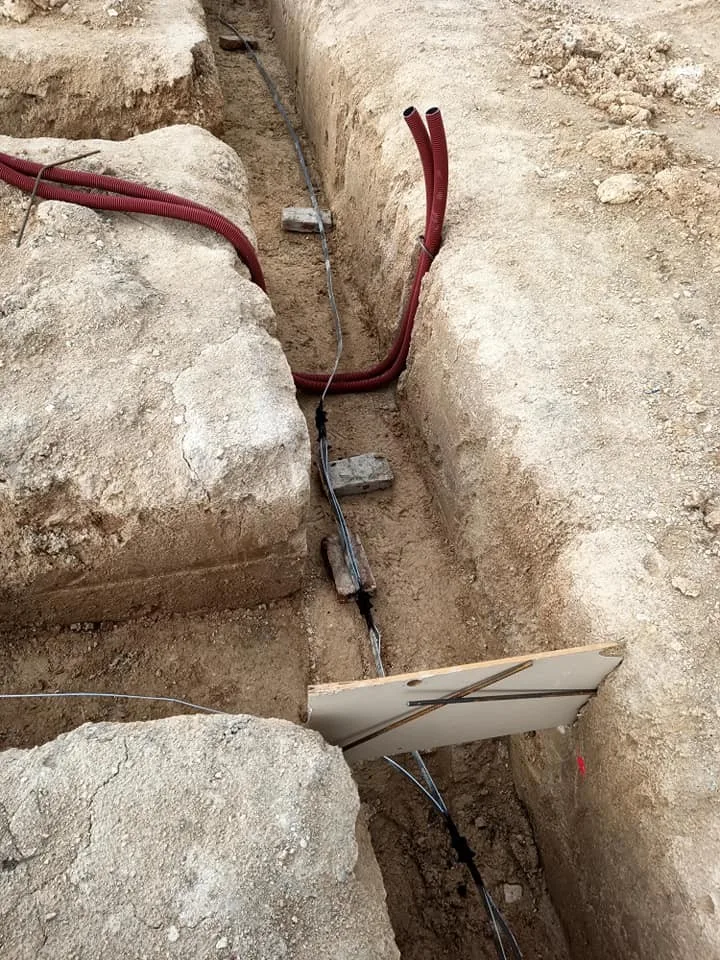

Zemnící pásek by měl být uložen minimálně 50 cm hluboko, což zajistí dostatečný kontakt s vlhkou půdou a optimální funkci uzemnění. Hloubka uložení pásku je zásadní pro nízký odpor zemniče, protože vlhkost půdy významně zlepšuje vodivost. Páska se ukládá do připravené rýhy o šířce zhruba 10 cm, kde je materiál zemnícího pásku rovnoměrně rozprostřen, aby nedošlo k deformacím.
Jaký je maximální povolený nadzemní úsek zemního pásku?
Nadzemní délka zemního pásku by neměla přesáhnout 15 metrů, aby se minimalizovalo zvýšení odporu a zajistila bezpečnost elektroinstalace. Pro správné upevnění pásku je nezbytné použít pevné svorky a spojky, které zabrání pohybu nebo mechanickému poškození. Fixace pásku také pomáhá ochránit materiál zemnícího pásku proti korozi v zemi a zajišťuje dlouhodobou spolehlivost uzemnění.
Mechanické uchycení a spojování zemnícího pásku
Mechanické uchycení zemnícího pásku v elektroinstalaci je klíčové pro udržení jeho stability a správné funkce uzemnění. Spoje musí být pevné, elektricky vodivé a odolné proti korozi, aby se minimalizoval odpor zemniče. Nejčastěji se zemnící pásek spojuje pomocí svorek, které umožňují snadné a bezpečné připojení k vodičům. Alternativou jsou tlakové spoje, které zajistí pevné mechanické spojení bez poškození materiálu pásku. Pro trvalejší a spolehlivější spojení se využívá exotermické svařování, které vytváří homogenní spoj s minimálním elektrickým odporem.
Jak správně spojit zemnící pásek s vodiči
- Výběr spojky – zvolte svorky nebo spojky odpovídající materiálu zemnícího pásku a průřezu vodičů.
- Připravte pásky – očistěte povrch od nečistot a oxidů, aby byl kontakt co nejlepší.
- Upevnění svorky – pevně utáhněte svorku tak, aby nedošlo k poškození pásku ani vodiče.
- Kontrola spoje – ověřte elektrickou vodivost spoje a mechanickou pevnost.
- Ochrana proti korozi – použijte antikorozní prostředky nebo vhodné krytí spoje.
Chyby při instalaci zemnícího pásku a jak se jim vyhnout zahrnují nedostatečné utažení svorek, použití nevhodných materiálů spojek či ignorování ochrany proti korozi. Správné mechanické uchycení a kvalitní spoj zaručí funkční a bezpečné uzemnění elektroinstalace.
Ochrana zemnícího pásku proti korozi a vliv půdy
Správná ochrana zemnícího pásku proti korozi prodlužuje jeho životnost a zajišťuje spolehlivé uzemnění elektroinstalace. Koroze pozinkovaného ocelového pásku nastává rychleji v suchých a kamenitých půdách s nízkou vlhkostí a omezenou aerací, což zvyšuje odpor zemniče a snižuje účinnost uzemňovací soustavy. Měděné pásky mají díky lepší chemické odolnosti a elektrické vodivosti výrazně delší životnost, často přes 30 let.
Pro zabezpečení zemnícího pásku proti korozi v zemi se doporučuje:
- Použití průchodek z korozivzdorných materiálů (například nerezové oceli nebo speciálních polymerů) na místech průchodu pásku betonem či izolací
- Aplikace antikorozních povrchových úprav, jako jsou bitumenové pásy nebo speciální epoxidové nátěry, které snižují přístup kyslíku a vlhkosti
- Výběr materiálu pásku podle chemického složení půdy, přičemž měď a nerezová ocel jsou vhodné pro agresivní a vlhké prostředí
- Mechanické uchycení pásku pevnými svorkami a sponami, aby nedocházelo k poškození povrchu pásku během montáže a následného provozu
Ideální hloubka uložení zemnícího pásku v různých typech půdy
Hloubka uložení zemnícího pásku by měla být minimálně 0,5 metru v suchých a kamenitých půdách, aby se minimalizovalo vystavení pásku kyslíku a výrazným teplotním výkyvům. V půdách s vysokou vlhkostí a jílovitou strukturou lze pás uložit mělké, obvykle kolem 0,3 metru, protože vlhkost a jílovitá struktura přirozeně zpomalují korozi. Pásky nesmí být v přímém kontaktu s agresivními chemickými látkami, jako jsou soli nebo průmyslové kontaminanty, ani s ostrými kameny, které mohou poškodit povrch a urychlit korozi.
Tip: Častou chybou při instalaci je nedostatečné zabezpečení průchodek, zejména tam, kde zemnící pásek prochází betonem nebo izolací. Nevhodné materiály nebo špatná montáž průchodek vedou k rychlé korozi právě v těchto kritických místech. Dodržení správné hloubky uložení pásku a použití vhodných antikorozních materiálů výrazně prodlužuje životnost uzemňovací soustavy a snižuje náklady na údržbu.
Praktické tipy a nástroje pro manipulaci se zemnícím páskem
Manipulace se zemnícím páskem FeZn 30/4, který váží přibližně 25 kg, vyžaduje pečlivou přípravu a správné bezpečnostní opatření. Práce bez ochranných rukavic často způsobuje nepříjemné odřeniny a bolestivost, proto se rukavice řadí mezi základní vybavení při instalaci. Pro efektivní rozmotání pásku se doporučuje použít speciální nářadí, například naviják nebo páčidlo, které usnadní manipulaci a sníží riziko poškození materiálu.
Při položení zemnícího pásku do hlíny je potřeba dbát na správnou hloubku uložení pásku a jeho pevné mechanické uchycení, což přímo ovlivňuje odpor zemniče a tím i kvalitu uzemnění elektroinstalace. Dále je vhodné použít kvalitní svorky a spojky, které zajistí spolehlivé propojení pásku s ochranným vodičem a minimalizují riziko koroze.
Chyby při instalaci zemnícího pásku a jak se jim vyhnout
Častou chybou je nedostatečná ochrana pásku proti korozi nebo mechanické poškození při manipulaci. Doporučuji vždy používat odpovídající ochranné pomůcky a nářadí, aby se zabránilo zbytečným závadám a zajistilo dlouhodobé bezproblémové uzemnění.
Normy, limity a kombinace s dalšími uzemňovacími prvky
Normy a limity pro odpor uzemnění spolu s vhodným průřezem vodičů jsou zásadní pro bezpečné a spolehlivé uzemnění elektroinstalace. Zemnící pásek se často kombinuje s dalšími prvky, jako jsou zemnící tyče a hromosvody, aby byl zajištěn dostatečný ochranný účinek.
Normy pro odpor uzemnění
Maximální odpor zemniče v elektroinstalaci podle platných norem ČSN nesmí překročit hodnotu 10 Ω. Tento limit zajišťuje efektivní odvádění elektrického proudu do země a minimalizuje riziko úrazu či poškození zařízení. Odpor uzemnění je proto klíčovým parametrem při návrhu a kontrole uzemňovací soustavy.
Minimální průřezy vodičů
Pro uzemnění elektroinstalace musí mít měděné vodiče minimální průřez 6 mm². U ocelových vodičů je požadován minimální průřez 50 mm², protože ocel má vyšší elektrický odpor. Hliníkové vodiče nejsou pro uzemnění povoleny kvůli jejich nižší mechanické odolnosti a korozní náchylnosti.
Kombinace s dalšími uzemňovacími prvky
Zemnící pásek se často kombinuje se zemnícími tyčemi a hromosvody, což zvyšuje spolehlivost uzemňovací soustavy. Správné propojení pásku s tyčemi pomocí svorek a spojek minimalizuje odpor zemniče a zajišťuje rovnoměrné rozložení uzemňovacího potenciálu.
| Prvek uzemnění | Minimální průřez (mm²) | Funkce |
|---|---|---|
| Měděný zemnící pásek | 6 | Hlavní vodič uzemnění |
| Ocelový vodič | 50 | Alternativa pro pásky |
| Zemnící tyč | dle výrobce | Doplňkové uzemnění |
Tip: Při instalaci věnujte pozornost ochraně proti korozi a mechanickému uchycení pásku, aby nedošlo k porušení spojů nebo ztrátě kontaktu se zemí. Na co si dát pozor: častou chybou je nedostatečné propojení pásku se zemnící tyčí, což výrazně zvyšuje odpor zemniče a snižuje účinnost uzemnění.
Pro správné a bezpečné uzemnění elektroinstalace doporučuji vždy dodržovat normy ČSN a využít kombinaci uzemňovacích prvků podle typu a charakteru objektu.
Časté dotazy
Jak hluboko musí být uložen zemnící pásek pro správné uzemnění?
Minimální hloubka uložení zemnícího pásku je 50 cm, aby byl zajištěn dostatečný kontakt s vlhkou půdou a správná funkce uzemnění.
Jaký materiál zemnícího pásku je nejlepší pro elektroinstalaci?
Nejlepší materiál je měď, která má vysokou elektrickou vodivost a odolnost proti korozi; pozinkovaná ocel je levnější, ale méně trvanlivá.
Jak správně spojit zemnící pásek?
Spojení pásků se provádí pomocí svorek, tlakových spojů nebo exotermickým svařením podle pokynů výrobce, aby byl zajištěn pevný a elektricky vodivý spoj.
Jak chránit zemnící pásek proti korozi?
Ochrana zahrnuje použití průchodek, povrchových úprav jako gumoasfalt, a správné uložení v půdě, zejména v suchých nebo kamenitých půdách.
Jaké jsou normy pro maximální odpor uzemnění?
Podle platných norem by odpor zemniče neměl překročit 10 Ω, což zajišťuje bezpečný odvod elektrického proudu.
Jaké jsou minimální průřezy vodičů pro uzemnění?
Minimální průřez měděného vodiče je 6 mm² a ocelového vodiče 50 mm²; hliníkové vodiče nejsou povoleny pro uzemnění.
Jak dlouhý může být zemnící pásek vedený nad zemí?
Maximální délka pásku nad zemí by neměla přesáhnout 15 metrů, přičemž musí být pevně fixován, aby nedošlo k poškození.
Jaké jsou praktické tipy pro manipulaci se zemnícím páskem?
Pásky mohou být těžké, například FeZn 30/4 váží cca 25 kg; doporučuje se používat ochranné rukavice a vhodné nářadí pro rozmotání a instalaci.
Jak kombinovat zemnící pásek s dalšími uzemňovacími prvky?
Zemnící pásek se kombinuje se zemnícími tyčemi a hromosvody, přičemž spoje musí být pevné, odolné proti korozi a v souladu s normami.
Jaké chyby se nejčastěji dělají při instalaci zemnícího pásku?
Časté chyby jsou nedostatečná hloubka uložení, špatné spojení pásků, nedostatečná fixace a nedostatečná ochrana proti korozi.
Jak mechanicky uchytit zemnící pásek pro zajištění jeho stability?
Zemnící pásek je třeba upevnit pomocí speciálních svorek nebo držáků v pravidelných intervalech cca 1,5 metru, aby nedošlo k jeho pohybu nebo poškození.
Jaký je doporučený minimální průřez zemnícího pásku pro běžnou elektroinstalaci?
Minimální průřez zemnícího pásku by měl být 30×4 mm, což zajistí dostatečnou mechanickou pevnost i elektrickou vodivost.
