Napojení kouřovodu do komína vyžaduje přesné dodržení stavebních pravidel a správný postup, aby byla zajištěna bezpečnost a účinnost topení. Správná délka kouřovodu, kvalitní materiály a správné provedení napojení kamen na komín jsou klíčové faktory pro bezproblémový odvod spalin. Při napojení kouřovodu na nerezový komín nebo přes zeď je nutné respektovat specifické normy a technické požadavky.
Rychlý přehled
- Tloušťka stěny nerezových kouřovodů je 0,2-0,4 mm, ocelových silnostěnných od 1,5 mm.
- Průměr kouřovodu by měl být stejný nebo větší než průměr spalinového hrdla kamen, často 120-160 mm.
- Minimální vzdálenost kouřovodu od hořlavých materiálů je 40 cm podle platných norem.
- Délka kouřovodu před vstupem do kamen by neměla přesáhnout 2 metry.
- Bezpečná montáž zahrnuje správné utěsnění, vhodné spoje „po kouři“ nebo „po vodě“ a revizní klapky pro čištění.
Základní pravidla napojení kouřovodu do komína
Napojení kouřovodu do komína musí splňovat přísná bezpečnostní pravidla a platné normy, aby se minimalizovalo riziko požáru a zajistila správná funkce odvodu spalin. Základní podmínkou je dodržení minimální bezpečnostní vzdálenosti 40 cm od hořlavých materiálů a správné dimenzování kouřovodu podle typu kamen. Pro správné napojení je rovněž nezbytné respektovat délku kouřovodu do komína a kvalitu spojů.
Jaká jsou základní bezpečnostní pravidla při napojení kouřovodu?
Při instalaci kouřovodu je klíčové dodržet bezpečnostní vzdálenost minimálně 40 cm od všech hořlavých materiálů v okolí. Kouřovod musí být dimenzován tak, aby odpovídal výkonu kamen a zajišťoval efektivní odvod spalin bez zpětného tahání. Nedodržení vzdálenosti nebo nevhodné materiály zvyšují riziko požáru i úniku spalin do obytných prostor. Spoj kouřovodu musí být pevný, těsný a odolný vůči vysokým teplotám, aby zabránil únikům. Pravidla rovněž požadují, aby se napojení kouřovodu do komína provádělo s ohledem na konstrukci komína a přesné vyměření průměru kouřovodu.
Jak vybrat správný průměr a materiál kouřovodu?
Průměr kouřovodu by měl odpovídat průměru výstupu z kamen, běžně se používají hodnoty mezi 120 až 160 mm. U nerezových kouřovodů je doporučená tloušťka stěny 0,2 až 0,4 mm, u ocelových minimálně 1,5 mm pro dostatečnou pevnost a tepelnou odolnost. Výběr materiálu závisí na typu kamen a druhu paliva – nerezové kouřovody jsou vhodné pro vlhčí spaliny a vyšší teploty, ocelové jsou běžnější u suchých paliv. Správné dimenzování a materiál napomáhají minimalizovat kondenzaci a usazování sazí, čímž se zvyšuje bezpečnost i životnost instalace.
Jaké jsou klíčové normy pro napojení kouřovodu do komína?
Platná norma stanovuje minimální bezpečnostní vzdálenost 40 cm od hořlavých materiálů a maximální délku kouřovodu do 2 metrů s maximálně dvěma ohyby. Materiály kouřovodu a spoje musí být certifikované a odolné vůči teplotám přesahujícím 300 °C. Norma také upravuje způsob, jak správně udělat zděř do komína, která zajišťuje pevné a těsné napojení. Dodržování těchto pravidel je nezbytné pro bezpečný provoz a zabránění úniku spalin nebo požáru.
> „Bezpečné napojení kouřovodu do komína není pouze otázkou techniky, ale hlavně dodržování platných norem a správného dimenzování,“ upozorňuje odborník na vytápění.
Shrnutí klíčových pravidel:
- Minimální bezpečnostní vzdálenost 40 cm od hořlavých materiálů
- Maximální délka kouřovodu 2 metry s omezením počtu ohybů
- Použití certifikovaných materiálů s odpovídající tloušťkou stěny
- Správné vyměření a dimenzování průměru kouřovodu
- Těsné a pevné spoje kouřovodu s komínem
Tip: Nejpřísnější pravidla platí při napojení kouřovodu na nerezový komín nebo při vedení kouřovodu přes zeď, kde je třeba věnovat zvláštní pozornost utěsnění a dodržení bezpečnostních odstupů.
Výběr správného průměru a materiálu kouřovodu
Pro správné napojení kamen na komín je zásadní, aby průměr kouřovodu odpovídal průměru spalinového hrdla kamen. Tento průměr se obvykle pohybuje mezi 120 až 160 mm. Nesoulad v rozměrech může způsobit zpětný tah kouře nebo snížení účinnosti spotřebiče.
Jak vyměřit průměr kouřovodu pro správné napojení do komína
Průměr kouřovodu změříte přímo na spalinovém hrdle pomocí posuvného měřítka nebo pásma. Výsledek pak použijte pro výběr kouřovodu stejného průměru. Při napojení komínu přes zeď nebo při tvorbě zděře do komína musí být rozměry přesné, aby bylo možné kouřovod bezpečně a pevně utěsnit.
Volba materiálu a tloušťky kouřovodu závisí na typu kamen a požadavcích na odolnost. Nerezový kouřovod má tloušťku stěny mezi 0,2 až 0,4 mm, což zajišťuje odolnost proti korozi a vysokým teplotám. Ocelový kouřovod je silnější, obvykle s tloušťkou stěny od 1,5 mm, a hodí se pro větší spotřebiče nebo tam, kde je potřeba vyšší mechanická pevnost.
| Materiál kouřovodu | Průměr (mm) | Tloušťka stěny (mm) | Vhodnost použití |
|---|---|---|---|
| Nerezový | 120-160 | 0,2-0,4 | Krby a kamna s nižší teplotou spalin |
| Ocelový | 120-160 | od 1,5 | Větší kamna, kotle s vyšší zátěží |
Pro utěsnění kouřovodu do komína použijte speciální žáruvzdorné těsnící pásky nebo šamotovou maltu, které zabrání úniku spalin a zamezí průniku vlhkosti. Správné utěsnění je klíčové pro bezpečnost a dlouhodobý provoz.
Tip: Častou chybou je použití kouřovodu s menším průměrem než je spalinové hrdlo, což způsobuje zhoršený tah a usazování sazí. Pro napojení více kamen do komína vždy dbejte na odpovídající dimenzování a dodržení platné normy ČSN EN, která stanovuje maximální délku kouřovodu do komína a způsob připojení.
Montáž kouřovodu do různých typů komínů
Montáž kouřovodu do různých typů komínů vyžaduje přesný postup a dodržení technických pravidel podle konstrukce komína. Správné napojení se liší u cihlových, keramických, nerezových a šamotových komínů, přičemž klíčová je správná příprava sopouchu a utěsnění spoje.

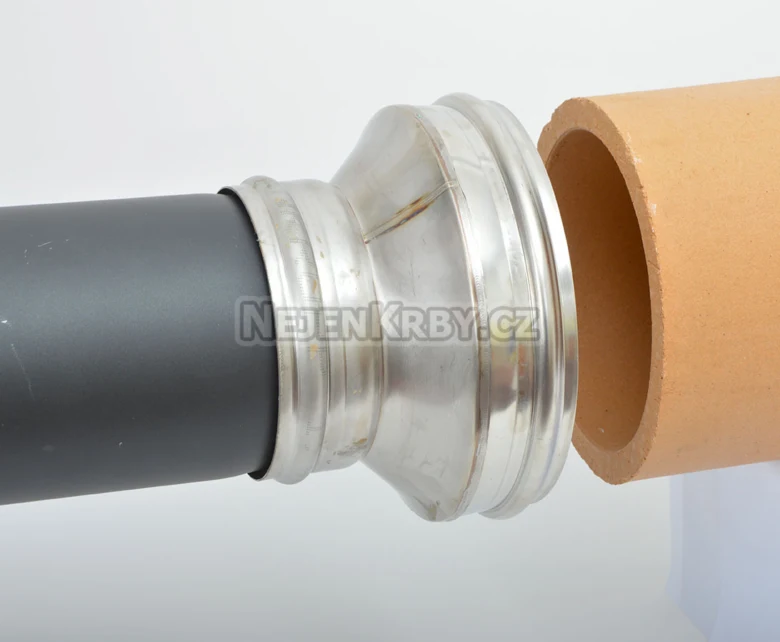

Montáž vnější přechodky „po vodě“ na šamotový komín
Pro napojení kouřovodu na šamotový komín se používá vnější přechodka montovaná „po vodě“, tedy svisle a těsně přiléhající k povrchu komína. Tento způsob zajišťuje pružné a bezpečné spojení, které kompenzuje tepelné roztažení materiálů. Pro utěsnění spoje je nutná kamnářská šňůra o průměru 12-14 mm a kvalitní kamnářský tmel.
- Vysekání sopouchu – u cihlového nebo keramického komína vytvořte přesný otvor pro sopouch podle průměru kouřovodu.
- Vložení kamnářské šňůry – do drážky kolem sopouchu umístěte šňůru o průměru 12-14 mm pro zajištění těsnosti.
- Nanesení kamnářského tmelu – na šňůru a okraje otvoru aplikujte tmel vhodný pro vysoké teploty.

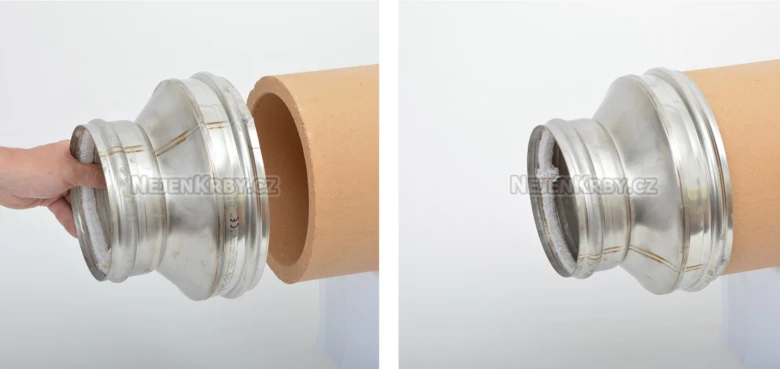

- Montáž vnější přechodky – pevně nasaďte přechodku „po vodě“ na připravený otvor a spoj přitlačte.
- Kontrola těsnosti – po vytvrdnutí tmelu zkontrolujte, zda nedochází k úniku kouře.
Při montáži je nezbytné zajistit, aby délka kouřovodu do komína nepřekročila doporučené limity a aby byl správně změřen průměr kouřovodu pro optimální tah. Častou chybou je nedostatečné utěsnění spoje, které může vést k úniku kouře do místnosti.
- Vysekání sopouchu musí být přesné a hranaté.
- Kamnářská šňůra zabezpečuje pružnost spoje.
- Tmel musí být odolný proti vysokým teplotám a netoxický.
Pro nerezové komíny platí odlišný postup, kdy se při napojení kouřovodu používají speciální nerezové přechodky a těsnění. Napojení komínu přes zeď vyžaduje instalaci zděře, která zajistí pevné a těsné propojení. Jak udělat zděř do komína je klíčové zejména pro správné napojení kamen na komín s ohledem na průměr a délku kouřovodu.
Tip: Při měření průměru kouřovodu použijte přesný měřicí přístroj, aby se předešlo nesouladu s průměrem sopouchu, což je častou příčinou netěsností.
Spoje kouřovodu: „po kouři“ vs. „po vodě“
Spoj kouřovodu je zásadní prvek pro bezpečné a správné napojení kamen na komín. Existují dva základní typy spojů podle směru zasunutí a teploty spalin – spoj „po kouři“ a spoj „po vodě“. Spoj „po kouři“ znamená, že následující díl kouřovodu se nasouvá na zúžený konec předchozího dílu směrem proti tahu spalin. Tento způsob spoje je určen pro vysoké teploty spalin, typicky nad 200 °C, které se vyskytují u teplovzdušných vložek a klasických krbů. Konstrukce spoje „po kouři“ minimalizuje riziko úniku kouře a zajišťuje dostatečnou těsnost i při vyšších teplotách, protože kouř se snaží proniknout proti směru spoje.
Naopak spoj „po vodě“ znamená, že zúžená část následujícího dílu se zasouvá do širšího hrdla předchozího dílu, tedy ve směru tahu spalin. Tento typ spoje je vhodný pro nižší teploty spalin, obvykle pod 150 °C, které jsou charakteristické pro krby s teplovodním výměníkem. Spoj „po vodě“ snižuje riziko kondenzace spalin v místě spoje, protože teplota v tomto spoji klesá pomaleji a kondenzát se nevytváří přímo na spoji. Pro správnou funkci je nutné spoj dobře utěsnit tepelně odolným tmelem nebo kamnářskou šňůrou o průměru 12-14 mm, která zajistí pružné a dlouhodobě těsné spojení.
Jak provést bezpečné a normované napojení kouřovodu do komína
- Změřte přesný průměr kouřovodu a spalinového hrdla kamen, aby odpovídal průměru sopouchu v komíně; případné rozdíly překlenete vhodnou redukcí nebo zděří
- Vyberte typ spoje podle teploty spalin a doporučení výrobce kamen – „po kouři“ pro teploty nad 200 °C, „po vodě“ pro teploty pod 150 °C
- Utěsněte spoj speciálním tepelně odolným tmelem nebo kamnářskou šňůrou, která zabraňuje úniku kouře i kondenzátu
- Dodržujte maximální délku kouřovodu do komína, která by neměla přesáhnout 1,5 metru bez dalších opatření, aby nedocházelo k ochlazování spalin a zhoršení tahu
- Při napojení kouřovodu na nerezový komín nebo přes zeď zkontrolujte správné upevnění a utěsnění spoje, aby nedocházelo k průniku spalin do konstrukce budovy
Tip: Pro napojení krbových kamen s teplovzdušnou vložkou doporučuji používat spoje „po kouři“, protože odolávají teplotám spalin nad 200 °C a minimalizují únik spalin. Spoj „po vodě“ je vhodný pro krby s teplovodním výměníkem, kde teplota spalin nepřekračuje 150 °C a hrozí kondenzace, například u nerezových kouřovodů s tenkostěnnou konstrukcí.
Častá chyba: Nesprávné použití spoje „po vodě“ u zařízení s vysokou teplotou spalin vede k rychlému poškození spoje a úniku kouře. Naopak u nízkoteplotních systémů bez správného utěsnění spoje „po vodě“ dochází ke kondenzaci a korozi.
Pro koho se to hodí vs. pro koho NE: Spoj „po kouři“ je ideální pro teplovzdušné krby a kamna s vyšší teplotou spalin, ale není vhodný pro teplovodní výměníky kvůli riziku kondenzace. Spoj „po vodě“ se hodí pro nízkoteplotní systémy s teplovodním výměníkem, ale neprojde u klasických krbů s vysokou teplotou spalin.
Bezpečnostní pravidla a normy při instalaci kouřovodu
Bezpečnostní pravidla a normy při instalaci kouřovodu jsou klíčová pro správné napojení kamen na komín a zajištění bezpečného provozu. Dodržení minimálních vzdáleností a doporučených materiálů ochrany chrání stavbu před požárem a únikem kouře.
Bezpečnostní vzdálenost a ochranná deska
Minimální bezpečnostní vzdálenost kouřovodu od hořlavých materiálů musí být alespoň 40 cm. K ochraně okolních konstrukcí slouží ochranná deska, která by měla přesahovat minimálně 50 cm dopředu a 30 cm po stranách od kouřovodu. Tento přesah zajišťuje spolehlivou izolaci a snižuje riziko vznícení hořlavých částí stavby při napojení komínu přes zeď nebo jiných variantách instalace.
Maximální délka a počet ohybů kouřovodu
Délka kouřovodu do komína by podle normy neměla překročit 2 metry. Při delším vedení se zhoršuje tah a zvyšuje se riziko usazování sazí. Počet ohybů by měl být omezen na 2 až 3, v závislosti na typu kamen, aby nedocházelo k nadměrnému ztráta tahu a hromadění kondenzátu. Správné dimenzování napojení kouřovodu do komína podle normy také zahrnuje přesné změření průměru kouřovodu, který musí odpovídat výstupu kamen.
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Bezpečnostní vzdálenost | 40 cm | Od hořlavých materiálů |
| Ochranná deska – přesah | 50 cm dopředu, 30 cm po stranách | Pro ochranu stěn |
| Maximální délka kouřovodu | 2 m | Omezuje ztráty tahu |
| Počet ohybů | 2-3 | Podle typu kamen a konstrukce |
- Používejte materiály odolné vůči vysokým teplotám a korozivním vlivům, zejména u napojení kouřovodu na nerezový komín.
- Při napojení kouřovodu přes zeď dbejte na správné utěsnění a izolaci.
- Přesné změření průměru kouřovodu je nutné pro správnou instalaci a funkčnost systému.
Tip: Při instalaci se vyhněte překročení délky kouřovodu a zbytečným ohybům, což výrazně zvyšuje bezpečnost i účinnost napojení kouřovodu do komína.
Údržba a kontroly kouřovodu po instalaci
Pro zajištění dlouhodobé a bezpečné funkce napojení kouřovodu do komína je nezbytná pravidelná údržba a čištění. Po každé topné sezoně je nutné odstranit saze, které se v kouřovodu usazují a mohou omezovat tah až o 15 %, případně způsobit únik kouře do obytných prostor. Doporučuje se instalovat revizní klapku o průměru shodném s kouřovodem, která umožňuje čištění kartáčem nebo vysavačem bez nutnosti rozebírání systému.
Pro správnou funkci napojení kamen na komín je klíčové pravidelně kontrolovat těsnost spoje, protože netěsné napojení může vést k úniku spalin a ohrozit zdraví uživatelů. Spojení kouřovodu s komínem je vhodné utěsnit žáruvzdornou páskou se skelným vláknem nebo speciálním kamnářským tmelem, které odolávají teplotám nad 400 °C. Kominík by měl při pravidelné kontrole ověřit nejen těsnost, ale i správnost délky kouřovodu, která by neměla přesáhnout 3 metry bez dalšího přivzdušnění, a průměr odpovídající spalinovému hrdlu kamen.
Jak provést bezpečné a normované napojení kouřovodu do komína
- Změřte průměr kouřovodu a ujistěte se, že odpovídá průměru spalinového hrdla kamen, nejčastěji 120-160 mm
- Instalujte revizní klapku s průměrem shodným s kouřovodem pro snadný přístup při čištění
- Po každé topné sezoně odstraňte saze z kouřovodu kartáčem nebo vysavačem přes revizní otvor
- Nechte kominíka provést pravidelnou kontrolu těsnosti a správnosti napojení včetně ověření délky kouřovodu (maximálně 3 m bez přivzdušnění)
- Utěsněte spojení kouřovodu s komínem žáruvzdornou páskou nebo kamnářským tmelem, aby nedocházelo k úniku spalin
Tip: Častá chyba je zanedbání čištění po sezoně, což vede k usazování sazí, snížení tahu až o 15 % a zvýšenému riziku požáru. Pravidelná údržba a kontrola kominíkem výrazně prodlužují životnost instalace a zajišťují bezpečný provoz.
Pro koho se údržba hodí: Vlastníci krbových kamen a teplovzdušných vložek, kteří provozují zařízení minimálně jednu topnou sezonu ročně.
Pro koho není vhodná: U zařízení s velmi nízkou frekvencí topení nebo s automatickým systémem čištění kouřovodu lze intervaly údržby prodloužit, avšak pravidelná kontrola kominíkem zůstává nezbytná.
Časté chyby při napojení kouřovodu do komína a jak se jim vyhnout
Nejčastější chyby při napojení kouřovodu do komína zahrnují nesoulad průměrů, který způsobuje únik kouře a výrazné snížení tahu. Přesné změření průměru kouřovodu je zásadní, protože průměr musí odpovídat průměru spalinového hrdla kamen nebo krbové vložky, nejčastěji 120, 130, 150 nebo 160 mm. Zmenšování průměru kouřovodu v místě napojení je nepřípustné, pokud to není výslovně doporučeno výrobcem, protože omezuje průchod spalin a zvyšuje riziko zpětného úniku kouře.
Dalším častým problémem je nedodržení minimální bezpečnostní vzdálenosti 40 cm od hořlavých materiálů, jako jsou dřevěné trámy, plastová okna nebo dveře. Nedostatečná vzdálenost zvyšuje riziko požáru a porušuje platné normy. Pod kamna je nutné umístit nehořlavou podložku, která přesahuje o 50 cm dopředu a minimálně 30 cm po stranách.
Špatné utěsnění spojů kouřovodu vede k úniku kouře do obytných prostor, což ohrožuje zdraví a bezpečnost uživatelů. Při napojení kouřovodu na nerezový komín nebo při průchodu kouřovodu zdí je nutné použít speciální těsnící manžety a kamnářskou šňůru o průměru 12-14 mm s žáruvzdorným tmelem. Nevhodné nebo poškozené těsnící materiály mohou způsobit netěsnosti a ztrátu tahu.
Jaké chyby se nejčastěji dělají při napojení kouřovodu do komína
- Zmenšování průměru kouřovodu v místě napojení, které omezuje tah a způsobuje únik spalin
- Nedodržení minimální bezpečnostní vzdálenosti 40 cm od hořlavých konstrukcí
- Použití nevhodných, poškozených nebo neodborně aplikovaných těsnících materiálů
- Nesprávné provedení zděře do komína bez přesného rozměru a žáruvzdorné úpravy sopouchu
- Nezabezpečené upevnění a špatné utěsnění spojů kouřovodu, které vede k netěsnostem a únikům kouře
Tip: Pro bezpečné napojení kouřovodu do komína vždy dodržujte normu ČSN EN 13384 a doporučení výrobce kamen. Použijte materiály s odpovídající tloušťkou stěny (například 1,5 mm pro ocelové kouřovody do 400 °C) a správně dimenzovaný průměr. Konzultace s odborníkem výrazně snižuje riziko chyb, které vedou k únikům kouře a požárům.
Časté dotazy k napojení kouřovodu do komína
Otázka: Jak správně napojit kouřovod do komína?
Napojení kouřovodu musí respektovat bezpečnostní vzdálenost 40 cm od hořlavých materiálů a průměr kouřovodu by měl odpovídat průměru spalinového hrdla kamen. Spoje se utěsňují, aby se zabránilo úniku kouře.
Otázka: Jaká norma platí pro napojení kouřovodu do komína?
Platná norma vyžaduje minimální vzdálenost 40 cm od hořlavých materiálů a doporučuje použít materiály odolné teplotám až 1000 °C. Norma také stanovuje správný postup montáže a dimenzování.
Otázka: Jak utěsnit spojení kouřovodu s komínem?
Spoje se utěsňují kamnářským tmelem nebo páskou se skelným vláknem, což zabraňuje únikům spalin a zajišťuje bezpečný provoz.
Otázka: Jak změřit průměr kouřovodu pro správné napojení?
Průměr se měří přímo na spalinovém hrdle kamen, nejčastější rozměry jsou 120, 130, 150 nebo 160 mm. Přesné vyměření je klíčové pro správné napojení.
Otázka: Jaká je maximální délka kouřovodu do komína?
Maximální délka kouřovodu by neměla přesáhnout 2 metry, aby se zachoval optimální tah a funkčnost topidla.
Otázka: Jaké materiály jsou vhodné pro kouřovody?
Nerezové kouřovody mají tloušťku stěny 0,2-0,4 mm, ocelové silnostěnné pak od 1,5 mm. Výběr závisí na teplotě spalin a typu kamen.
Otázka: Jak správně provést spoje „po kouři“ a „po vodě“?
Spoj „po kouři“ znamená nasunutí další části na zúžený konec a je vhodný pro vysoké teploty. „Po vodě“ znamená zasunutí zúžené části do širší a slouží spíše pro nižší teploty.
Otázka: Jak udělat zděř do komína?
U cihlových a keramických komínů se vyseká otvor pro sopouch s rezervou pro kamnářskou šňůru a tmel, které zajistí těsnost a bezpečnost napojení.
Otázka: Jak zabránit úniku kouře při napojení kouřovodu?
Úniku kouře se předchází správným utěsněním spojů a dodržením přesného průměru kouřovodu. Nesprávná montáž vede často k únikům.
Otázka: Jak často čistit kouřovod?
Kouřovod se doporučuje čistit po každé topné sezoně, aby se odstranil saze a usazeniny. Čištění provádějte přes revizní klapku speciálním kartáčem.
Otázka: Jaké jsou nejčastější chyby při napojení kouřovodu?
Časté chyby jsou nesprávné průměry kouřovodu, nedodržení bezpečnostních vzdáleností a špatné utěsnění spojů, což ohrožuje bezpečnost a funkčnost.
Otázka: Jak připojit kouřovod na nerezový komín?
Napojení kouřovodu na nerezový komín je možné přímo, pokud odpovídají průměry. Jinak se použije redukce a spoje se utěsní kamnářským tmelem.
Otázka: Jaký je rozdíl mezi nerezovým a ocelovým kouřovodem?
Nerezové kouřovody jsou tenkostěnné (0,2-0,4 mm) a vhodné pro nižší teploty, ocelové jsou silnostěnné (od 1,5 mm) a odolávají vyšším teplotám až 1000 °C.
Otázka: Jaké jsou bezpečnostní vzdálenosti od nábytku a stěn?
Minimální vzdálenost od hořlavých materiálů je 40 cm; ochranné desky by měly přesahovat 50 cm dopředu a 30 cm po stranách.
Otázka: Jak provést napojení kouřovodu přes zeď?
Při napojení komínu přes zeď se používá vhodná izolace a těsnění, dodržuje se správný sklon kouřovodu, aby se zabránilo únikům kouře a splnily se normové požadavky.
