Montáž fotovoltaických panelů na střechu vyžaduje precizní výběr montážní konstrukce a dodržení správných postupů při uzemnění fotovoltaiky. Bezpečné elektroinstalace FVE zajistí nejen efektivní provoz, ale i ochranu před elektrickými riziky. Dodržení těchto kroků je klíčové pro dlouhodobou spolehlivost celého systému.
📌 To nejdůležitější
- Montáž fotovoltaických panelů na střechu obvykle trvá 2-5 dní, z čehož elektroinstalace zabere 1-2 dny.
- Pro uzemnění se používá AlMgSi vodič s minimálním průřezem CYA 16 mm² a typové svorky, panely se propojují hliníkovými profily každých 12 metrů.
- Optimální sklon panelů je mezi 20-60°, ideální orientace je na jih s odchylkou do 30°.
- Na taškové střeše se používají háky kotvené do krokví, na plechové střechy speciální držáky bez vrtání.
- Přívodní kabely se vedou ve zdi v lištách nebo husích krčcích, střídač a baterie se instalují v technické místnosti s teplotou 10-25 °C.

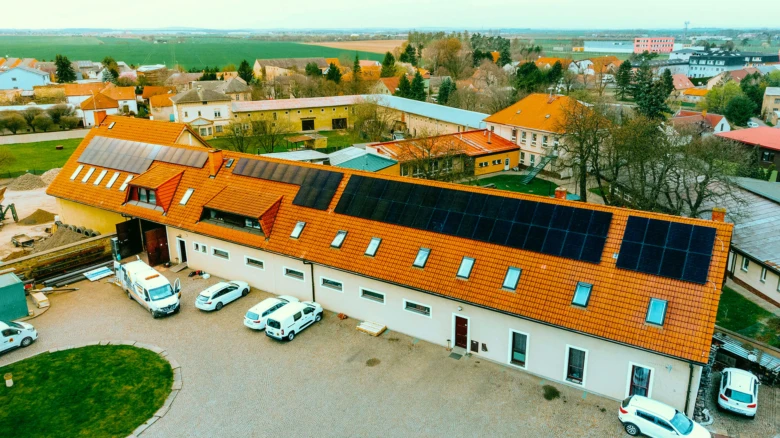

Jak správně namontovat fotovoltaické panely na střechu
Jak správně namontovat fotovoltaické panely na střechu závisí zejména na typu střešní krytiny a vhodném výběru kotvicích prvků. Montážní konstrukce solárních panelů se instaluje přímo na střešní krytinu pomocí specifických upevňovacích komponent, které zajišťují pevnost a bezpečnost systému. Doba montáže obvykle trvá 2-5 dní v závislosti na rozloze střechy a složitosti instalace.
Montáž na taškové střeše
Při montáži na taškovou střechu se používají háky upevněné do krokví, které umožňují pevné ukotvení montážní konstrukce. Tašky je nutné upravit, aby umožnily průchod háků, přičemž se dbá na nepoškození střešní krytiny. Díky pevnosti spojení je potřeba méně kotvicích bodů, což zjednodušuje instalaci a minimalizuje riziko úniků.
Montáž na plechové střeše
Na plechovou střechu se montáž fotovoltaických panelů provádí držáky na falcovaný plech, které nevyžadují vrtání otvorů, a tím šetří střešní krytinu. Vzhledem k nižší pevnosti spoje je potřeba použít vyšší počet držáků, aby byla montážní konstrukce stabilní a bezpečná.
Montáž na ploché střeše
Montáž na ploché střeše využívá hliníkovou konstrukci s nastavitelným sklonem kolem 15°, která optimalizuje účinnost panelů. Konstrukce se zabezpečuje betonovými bloky proti větru, což eliminuje nutnost mechanického kotvení do střešní krytiny a zároveň zajišťuje bezpečnost fotovoltaického systému.
- Výběr kotvicích prvků – podle typu střešní krytiny zvolte háky, držáky nebo betonové bloky.
- Příprava střešní krytiny – upravte tašky nebo zajistěte plechovou krytinu bez poškození.
- Instalace montážní konstrukce – upevněte konstrukci pevně a rovnoměrně.
- Montáž fotovoltaických panelů – připevněte panely na konstrukci podle pokynů výrobce.
- Kontrola upevnění – ověřte stabilitu a bezpečnost všech kotevních bodů.
Tip: Častá chyba při montáži je podcenění pevnosti upevnění na plechové střeše, což může vést k poškození panelů větrem. Pro koho se montáž hodí svépomocí? Spíše pro zkušené kutily s nástroji; pro laiky doporučuji profesionální servis kvůli bezpečnosti elektroinstalace FVE a správnému uzemnění fotovoltaiky.
Postup uzemnění fotovoltaických panelů a konstrukce
Postup uzemnění fotovoltaických panelů a konstrukce je zásadní pro bezpečnost a spolehlivost celého systému. Správný výběr materiálů a precizní provedení elektroinstalace FVE minimalizují riziko poškození a zajistí efektivní odvádění nežádoucích proudů.
Výběr materiálů pro uzemnění
Pro uzemnění fotovoltaiky se používá AlMgSi vodič typu CYA s průřezem 16 mm², který zajišťuje dostatečnou mechanickou i elektrickou odolnost. Typové svorky pevně spojují vodiče s konstrukcí a zároveň umožňují snadnou kontrolu spojení. Uzemnění musí odpovídat platným normám a zajistit bezpečné odvedení elektrického proudu do země.
| Materiál | Charakteristika | Účel |
|---|---|---|
| AlMgSi vodič CYA 16 | Průřez 16 mm², odolný vůči korozi | Hlavní vodič uzemnění |
| Typová svorka | Nerezová, pevné spojení | Spojení vodiče s konstrukcí |
| Očko pro uzemnění | Kovové oko integrované v profilu | Upevnění vodiče k profilu |
Propojení panelů a konstrukce
Fotovoltaické panely se spojují přes hliníkové montážní konstrukce přibližně každých 12 metrů. Hliníkový profil slouží jako vodivá cesta uzemnění, ke které se připojují očka pro uzemnění. Tato propojení zabezpečují rovnoměrné rozložení uzemňovacích proudů a snižují riziko elektrických poruch.
Instalace přepěťových ochran
Přepěťové ochrany typu T1 a T2 se instalují co nejblíže vstupu do budovy, ideálně v plechovém rozvaděči pod střechou. Tento krok chrání elektroinstalaci a samotné fotovoltaické panely před škodlivými přepětími vznikajícími například při bouřce.
Tip: Při montáži a uzemnění fotovoltaických panelů na střechu je častou chybou nedostatečné propojení hliníkových profilů, což může vést k poruchám a snížené bezpečnosti systému. Doporučuji řídit se aktuálními normami dostupnými na portálu eagri.cz a konzultovat elektroinstalaci s kvalifikovaným odborníkem.
Volba konstrukce a střešní krytina pro montáž fotovoltaiky
Volba střešní krytiny přímo ovlivňuje typ montážní konstrukce a bezpečnost instalace fotovoltaických panelů. Na taškové střeše se používají speciální háky upevněné vruty do krokví, které vyžadují pouze lokální broušení tašek pro průchod háku. Tento způsob minimalizuje vrtání a snižuje riziko zatékání, což prodlužuje životnost střechy. U plechových střech se montáž provádí pomocí držáků na falcovaný plech, které nevyžadují vrtání otvorů, ale kvůli nižší pevnosti spoje je potřeba více upevňovacích bodů, obvykle 4-6 držáků na každý panel o rozměrech cca 1,6 × 1 m.
Montážní konstrukce musí být kompatibilní s konkrétním typem střešní krytiny, aby zajistila dostatečnou mechanickou pevnost a bezpečné uzemnění. Používají se převážně hliníkové profily AlMgSi, které odolávají korozi a zároveň slouží jako součást uzemňovací soustavy. Nevhodná konstrukce nebo nesprávné upevnění může způsobit poškození krytiny, snížení stability panelů a narušení elektroinstalace FVE. Konstrukce musí umožnit pevné a kontinuální elektrické spojení s uzemňovací soustavou bez přerušení vodičů.
Pro správné uzemnění fotovoltaiky je nezbytné, aby montážní konstrukce měla integrované připojovací body pro AlMgSi vodiče s minimálním průřezem 16 mm². Tyto vodiče se připojují pomocí certifikovaných svorek určených pro uzemnění, přičemž vzdálenost mezi spojkami hliníkových profilů by neměla přesáhnout 12 metrů, aby se zajistila elektrická kontinuita. Konstrukce i panely by měly být uzemněny samostatně a doplněny přepěťovou ochranou typu T1 a T2 instalovanou co nejblíže vstupu do budovy, ideálně v kovovém rozvaděči pod střechou.
Tipy pro montáž a uzemnění fotovoltaických panelů na střechu
- Vyberte montážní konstrukci kompatibilní s typem střešní krytiny (tašková, plechová, šindelová)
- Používejte hliníkové AlMgSi profily odolné vůči korozi pro dlouhodobou životnost a bezpečné uzemnění
- Minimalizujte vrtání do střešní krytiny, abyste zabránili zatékání a poškození izolace
- Zajistěte pevné a kontinuální uzemnění konstrukce pomocí vodičů CYA 16 mm² a typových svorek
- Pravidelně kontrolujte stav upevnění a uzemnění, zejména po silných větrech či bouřkách, pro zachování bezpečnosti fotovoltaického systému
Elektroinstalace a bezpečnostní opatření při montáži fotovoltaiky
Elektroinstalace fotovoltaických panelů vyžaduje precizní vedení kabelů a správné umístění klíčových komponent pro zajištění bezpečnosti fotovoltaických systémů. Níže najdete základní pokyny, které pomohou předejít běžným chybám při montáži a uzemnění fotovoltaiky na střechu.
Vedení kabelů od panelů
Kabely od montážní konstrukce solárních panelů je nutné vést v pevných lištách nebo pomocí husích krčků, které umožňují flexibilní a bezpečné vedení ve zdi. Tento způsob elektroinstalace FVE zabraňuje mechanickému poškození a umožňuje skryté vedení kabelů za omítku, čímž se minimalizuje riziko úrazu a zlepšuje estetika instalace.
Umístění střídače a baterií
Střídač a baterie by měly být instalovány v technické místnosti, sklepě nebo garáži, kde teplota stabilně kolísá mezi 10 a 25 °C. Pro bezpečnost fotovoltaických systémů je nezbytné zajistit suché prostředí s dostatečným větráním. Baterie se nesmí umisťovat do obytných prostor kvůli možnému úniku škodlivých plynů. Dodržení těchto parametrů prodlužuje životnost zařízení a zvyšuje bezpečnost provozu.
- technická místnost musí mít stabilní teplotu a správnou ventilaci
- baterie mimo obytné prostory zajišťují hygienické normy
- správné vedení kabelů předchází poruchám elektroinstalace
Tip: Častou chybou při montáži a uzemnění fotovoltaických panelů na střechu je nedostatečné zabezpečení kabeláže, což může vést k poškození izolace a zvýšenému riziku zkratu.
Doba trvání montáže a legislativní požadavky
Doba montáže fotovoltaických panelů na střechu obvykle trvá 2 až 5 dní v závislosti na rozsahu elektroinstalace FVE a typu montážní konstrukce solárních panelů. Pro instalace do 50 kW není potřeba stavební povolení, pokud je dodržena platná legislativa a střecha je v dobrém technickém stavu. Správný postup montáže a uzemnění fotovoltaiky na střechu vyžaduje také kontrolu střešní krytiny pro fotovoltaiku a zajištění bezpečnosti fotovoltaických systémů.
Garance dokončení celého procesu montáže včetně uzemnění je standardně do 14 dnů od zahájení prací. Tento časový rámec zahrnuje přípravu, instalaci konstrukcí, upevnění solárních panelů a provedení elektroinstalace.
- Doba montáže: 2-5 dní
- Stavební povolení: není potřeba do 50 kW
- Střecha musí být v dobrém stavu
- Garance dokončení: do 14 dní
Tip: Častou chybou je podcenění stavu střešní krytiny před montáží, což může prodloužit dobu montáže a ovlivnit bezpečnost fotovoltaického systému. Proto doporučuji před instalací provést odbornou kontrolu střechy.
Kontrola a údržba uzemnění fotovoltaických panelů během provozu
Kontrola a údržba uzemnění fotovoltaických panelů je klíčová pro bezpečnost a spolehlivost celého systému. Pravidelná péče o uzemnění pomáhá předejít poruchám a zajistit správnou funkci elektroinstalace FVE.
Doporučené intervaly kontrol
Uzemnění fotovoltaiky vyžaduje pravidelnou kontrolu, která zahrnuje vizuální prohlídku každých 6 měsíců. Měření odporu uzemnění provádějte minimálně jednou ročně, aby byla zajištěna dostatečná vodivost a bezpečnost fotovoltaických systémů. Takový režim kontroly pomáhá včas odhalit možné závady související s montážní konstrukcí solárních panelů nebo střešní krytinou pro fotovoltaiku.
Postupy údržby uzemnění
Údržba uzemnění zahrnuje několik základních kroků:
- Čištění svorek – odstraňte nečistoty a korozi, které mohou zhoršovat kontakt.
- Kontrola pevnosti spojů – zkontrolujte utažení všech spojovacích prvků montážní konstrukce solárních panelů.
- Oprava poškození – nahraďte nebo opravte poškozené vodiče a uzemňovací prvky.
Pravidelná údržba zvyšuje bezpečnost fotovoltaického systému a prodlužuje jeho životnost.
Tip: Mezi časté chyby při montáži a uzemnění fotovoltaických panelů na střechu patří podcenění pravidelné kontroly odporu uzemnění, což může vést ke snížení ochrany proti přepětí a zvýšenému riziku poškození elektroinstalace.
Časté dotazy
Jak se montují solární panely na střechu?
Montáž probíhá upevněním panelů na montážní konstrukci podle typu střechy – na taškové háky do krokví, na plechové držáky bez vrtání, na ploché střeše hliníková konstrukce se sklonem 15° s betonovými závažími.
Jak uzemnit fotovoltaické panely?
Uzemnění se provádí pomocí AlMgSi vodiče s průřezem CYA 16 mm² připojeného přes typové svorky k hliníkovým profilům panelů, které jsou propojeny každých 12 metrů a připojeny k hromosvodu.
Kolik stojí fotovoltaika na střechu?
Cena se liší podle typu konstrukce a střechy, ale průměrná instalace včetně uzemnění se pohybuje v řádu desítek tisíc Kč, závisí na velikosti a složitosti montáže.
Jak namontovat fotovoltaické panely?
Postup zahrnuje výběr kotvicích prvků podle typu střechy, upevnění konstrukce, instalaci panelů, propojení uzemnění a elektroinstalaci, vše v souladu s technickými normami.
Jak dlouho trvá montáž fotovoltaiky na střechu?
Montáž trvá obvykle 2-5 dní, přičemž elektroinstalace zabere 1-2 dny, záleží na velikosti a složitosti systému.
Je potřeba stavební povolení pro instalaci fotovoltaiky?
Stavební povolení není potřeba u elektráren do 50 kW, pokud nejsou zásahy do nosných konstrukcí a nedochází ke změně užívání stavby.
Jak často kontrolovat uzemnění fotovoltaických panelů?
Vizuální kontrolu je vhodné provádět každých 6 měsíců a měření odporu uzemnění jednou ročně, aby byla zajištěna bezpečnost systému.
Jaké jsou doporučené materiály pro uzemnění?
Doporučuje se používat AlMgSi vodič s průřezem CYA 16 mm² a typové svorky určené pro fotovoltaické systémy pro zajištění bezpečného uzemnění.
Může se montáž fotovoltaiky provádět svépomocí?
Svépomocná montáž je možná, ale vyžaduje znalost technických norem, správný výběr materiálů a dodržování bezpečnostních pravidel zejména při uzemnění.
Jak zajistit bezpečnost při montáži fotovoltaických panelů?
Bezpečnost zajistíte správnou montáží konstrukce, kvalitním uzemněním, instalací přepěťových ochran a dodržením elektroinstalačních standardů.
Jaký je správný způsob upevnění fotovoltaických panelů na plechovou střechu?
Používají se speciální montážní držáky s těsněním, které zabraňují zatékání, a doporučuje se upevnit panely pomocí 4-6 šroubů na panel podle výrobce.
Jaké jsou kroky pro správné uzemnění konstrukce fotovoltaické elektrárny?
Nejprve se připojí všechny kovové části konstrukce k zemnící sběrnici, poté se zemnící vodič o průměru minimálně 6 mm² připojí k zemnícímu systému budovy, což zajistí bezpečné odvádění přepětí.
