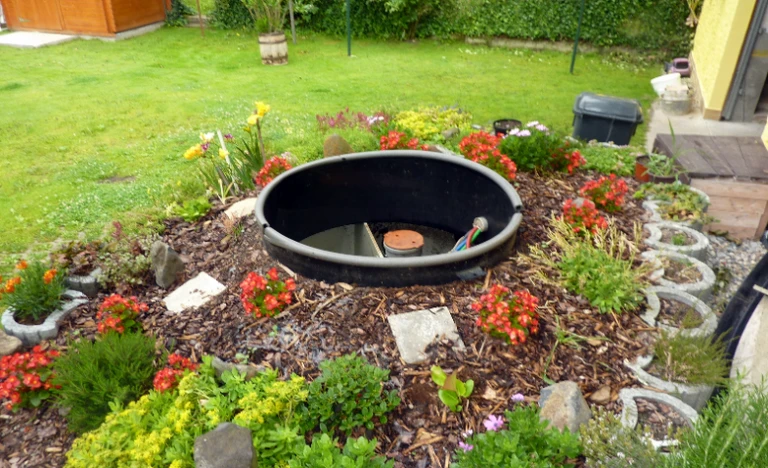

Vsakovací jímka a jáma představují efektivní řešení pro vsakování dešťové vody, které pomáhá předcházet přetížení kanalizace. Správný postup stavby zahrnuje přesné rozměry, kvalitní štěrk 16/32 mm a použití geotextilie 300 g/m2 pro dlouhodobou funkčnost. Výkop vsakovací jámy je třeba provést pečlivě, aby zajistil optimální průchod vody do podloží.
Co si zapamatovat
- Vsakovací jímka se obvykle staví s výkopem o rozměrech cca 2×2 metry a hloubce 1-1,5 metru.
- Geotextilie s gramáží 200-300 g/m² chrání štěrk před zanášením jemnými částicemi půdy.
- Štěrk frakce 16/32 mm se používá pro výplň a obsyp jímky, přičemž pod jímkou je vrstva štěrku cca 15 cm.
- Dno vsakovací jámy musí být minimálně 1 metr nad hladinou podzemní vody, aby se zabránilo nefunkčnosti.
- Vsakovací systém musí být vzdálen minimálně 2 metry od hranice pozemku a 3-5 metrů od domu.

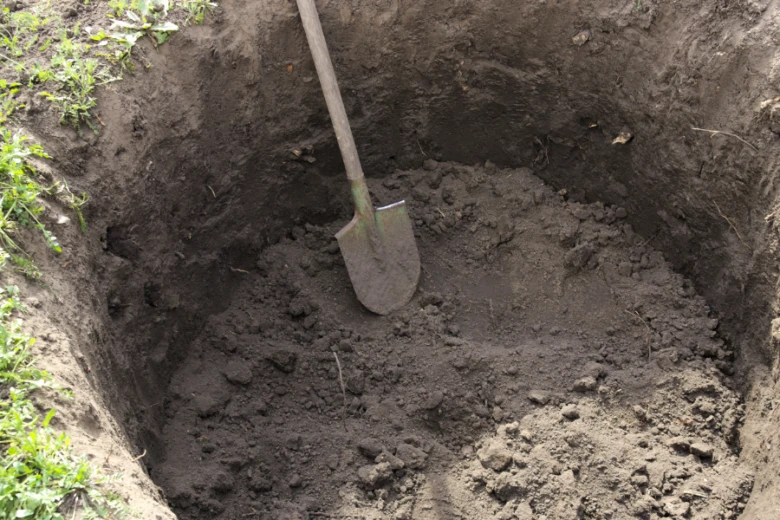

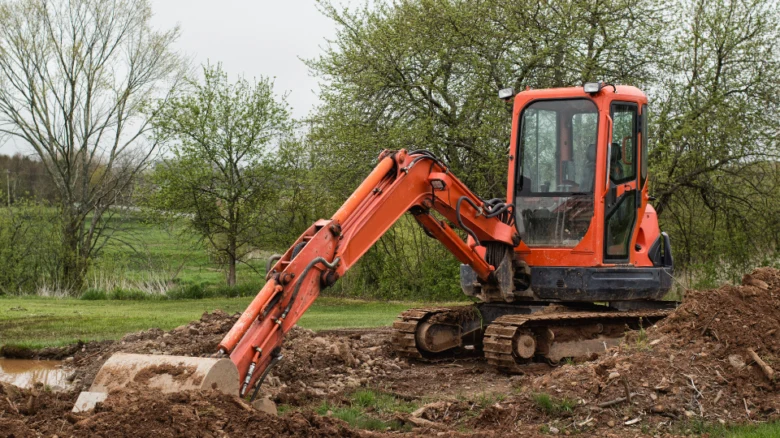

Jak vyhloubit a připravit výkop pro vsakovací jímku
Správný postup výkopu a přípravy vsakovací jímky začíná přesným vyhloubením jámy s rozměry přibližně 2 × 2 metry a hloubkou 1 až 1,5 metru. Dno jímky musí být umístěno minimálně 1 metr nad maximální hladinou podzemní vody, aby se zabránilo kontaminaci spodních vod a zhoršení funkce vsakovacího systému. Po výkopu je nutné prostor důkladně vyčistit a připravit pro další vrstvy, včetně geotextilie a štěrkového násypu.
Doporučené rozměry a tvar výkopu
Výkop vsakovací jámy má tvar krychle nebo kvádru s půdorysem cca 2 × 2 metry. Hloubka se standardně pohybuje mezi 1 a 1,5 metrem, což odpovídá požadavkům pro efektivní vsakování dešťové vody podle platné normy ČSN 75 9010. Takové rozměry zajistí dostatečnou kapacitu vsakovací jímky a umožní průchod vody do podloží bez zbytečných zdržení.
Význam umístění dna nad hladinou spodní vody
Dno vsakovací jímky musí být vždy minimálně 1 metr nad maximální hladinou podzemní vody, kterou stanovuje hydrogeologický posudek. Toto umístění zabraňuje zpětnému prosakování kontaminované vody do spodních vodních vrstev a zajišťuje správnou funkci filtrační šachty i celého vsakovacího systému. Při umístění dna jímky níže než 1 metr nad hladinou spodní vody hrozí riziko znečištění podzemních vod a nefunkčnosti vsaku.
Příprava výkopu před dalším krokem

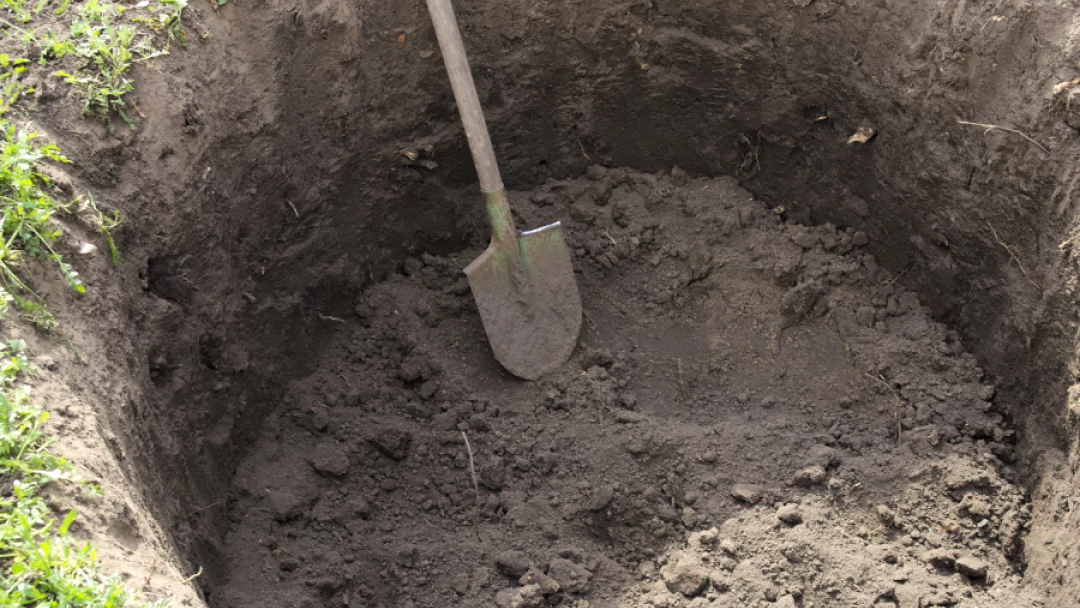

Po dokončení výkopu je nezbytné dno i stěny pečlivě vyčistit od sypkých zemin, kamenů a dalších nepravidelností, které by mohly poškodit geotextilii nebo snížit propustnost štěrku. Následně se na dno pokládá geotextilie s gramáží 300 g/m², která zabrání mísení štěrkového násypu s okolní zeminou a tím zamezí zanášení vsakovacího systému. Poté následuje vrstva štěrku frakce 16/32 mm, která tvoří základ vsakování a filtraci vody.
- Vyhloubení výkopu – dodržte půdorys 2 × 2 m a hloubku 1-1,5 m
- Ověření hladiny podzemní vody – dno musí být minimálně 1 m nad hladinou spodní vody podle hydrogeologického posudku
- Vyčištění dna a stěn výkopu – odstranění kamenů a nepravidelností pro ochranu geotextilie
- Pokládka geotextilie 300 g/m² – ochrana štěrkového násypu před zeminou
- Násyp štěrkem 16/32 mm – základní vrstva pro vsakování a filtraci dešťové vody
Upozornění: Hloubka dna vsakovací jímky se vždy musí přizpůsobit aktuální hladině spodní vody stanovené hydrogeologickým posudkem. Výkop umístěný níže než 1 metr nad hladinou podzemní vody může vést ke kontaminaci spodních vod a výraznému snížení účinnosti vsaku.
Použití geotextilie a štěrku ve stavbě vsakovací jámy
Použití geotextilie a štěrku je klíčové pro správnou funkci vsakovací jímky. Tyto materiály zajišťují optimální vsakování vody a zabraňují zanášení filtračního lože během provozu.
Co je geotextilie a jaká je její role
Geotextilie s gramáží 200-300 g/m² slouží jako ochranná vrstva, která zabraňuje zanášení štěrkového lože jemnými částicemi z okolní půdy. Tím se prodlužuje životnost vsakovací jímky a zachovává se její propustnost. Geotextilie je položena jako bariéra mezi štěrkem a zemním podkladem.
Výběr a použití štěrku
Pro stavbu vsakovací jímky je vhodný štěrk frakce 16/32 mm. Tento štěrk se sype do výkopu vsakovací jámy pod jímku, používá se jako výplň uvnitř struktury i jako obsyp kolem ní. Díky své frakci umožňuje efektivní vsakování dešťové vody a stabilizuje konstrukci.
Správné vrstvení a pokládka materiálu
Vrstva štěrku pod vsakovací jímkou by měla mít tloušťku přibližně 15 cm. Obsyp kolem jímky se provádí do výšky asi 50 cm, nad jímkou se pak doporučuje 20-30 cm štěrku. Celou konstrukci je nutné obalit geotextilií, aby se zabránilo pronikání nečistot a zachovala se funkce filtrační šachty.
- Štěrk 16/32 mm poskytuje správný prostor pro vsakování
- Geotextilie 300 g/m² chrání štěrk před zanášením
- Vrsty štěrku musí být přesně dodrženy, aby se zajistil správný odtok a vsakování
Tip: Častá chyba při stavbě vsakovací jímky je nedostatečné obalení štěrku geotextilií, což vede k rychlému zanášení a snížení funkčnosti systému.
Ideální rozměry, hloubka a umístění vsakovací jámy
Pro správnou funkci vsakovací jámy je nezbytné přesně dodržet doporučené rozměry a umístění na pozemku. Nesprávné rozměry nebo nevhodné umístění mohou vést k nedostatečnému vsakování vody, poškození staveb nebo kontaminaci spodních vod.
Doporučené rozměry vsakovací jámy
Vsakovací jáma má obvykle půdorys 2 × 2 metry a hloubku 1 až 1,5 metru. Hloubka může být rozšířena až na 3 metry, ale pouze po schválení hydrogeologickým posudkem a s dodržením stavebních předpisů. Výkop jámy musí být obložen geotextilií s gramáží 300 g/m², která zabraňuje zanášení štěrkového filtru jemnými částicemi půdy. Vsakovací štěrk frakce 16/32 mm se sype na dno jímky a tvoří obsyp do výšky přibližně 50 cm, přičemž finální vrstva štěrku nad dnem jímky má tloušťku 20 až 30 cm. Dno jímky musí být minimálně 1 metr nad maximální hladinou spodní vody, aby se zabránilo kontaminaci a zajištění správné funkce vsaku. Velikost jámy se volí podle objemu zachytávané vody, který vychází z hydrogeologického posudku a normy ČSN 75 9010.
Minimální vzdálenosti od objektů a hranic
Vsakovací jímka musí být umístěna minimálně 2 metry od hranice sousedního pozemku a 3 až 5 metrů od obvodových zdí domu. Tato vzdálenost chrání základy staveb před nadměrnou vlhkostí a omezuje riziko kontaminace. Pro správnou funkci systému je vhodné v blízkosti jámy instalovat filtrační šachtu nebo lapač splavenin, které zachytí nečistoty a zabrání zanášení štěrkového filtru.
Umístění vzhledem k hladině podzemní vody
Dno vsakovací jámy musí být vždy minimálně 1 metr nad maximální hladinou podzemní vody. Tato podmínka je klíčová pro prevenci zpětného znečištění spodních vod a zajištění bezproblémového vsakování. Hydrogeologický posudek stanoví přesnou hladinu spodní vody a vhodnost lokality pro vsakování. V lokalitách s vysokou hladinou spodní vody je nutné zvolit mělčí a plošnější vsakovací objekty nebo kombinovat systém s retenční nádrží a řízeným odtokem.
Tip: Častou chybou je umístění vsakovací jámy příliš blízko domu nebo pod úrovní spodní vody, což vede k poruchám systému a vlhkosti v základech. Vsakovací jáma není vhodná pro pozemky s jílovitou půdou, kde je vsakování výrazně omezené.
Odborná rada: Vsakovací jáma se hodí pro rodinné domy s propustným podložím a dostatečným prostorem na pozemku. Naopak není vhodná pro pozemky s vysokou hladinou spodní vody, jílovitými půdami nebo tam, kde nelze dodržet minimální vzdálenosti od staveb a hranic pozemku. V těchto případech je lepší zvolit vsakovací bloky, tunely nebo retenční nádrže.
Napojení a obsyp vsakovací jámy
Napojení vsakovací jámy na odtok a správný obsyp jsou klíčové pro dlouhodobou funkčnost systému. Níže popisuji postupy, jak správně vybudovat vsakovací jímku a jámu s důrazem na materiály a vrstvy.
Napojení na svody dešťové vody
Vsakovací jáma se napojuje na svody dešťové vody přes filtrační šachtu nebo lapač splavenin. Filtrační šachta zachytí nečistoty a brání zanášení jímky, čímž zajišťuje správný vsak a prodlužuje životnost systému. Napojení musí být pevné a vodotěsné, aby voda byla vedena přímo do jímky bez úniků. Doporučuje se instalovat geotextilii 300 g/m2 kolem potrubí pro oddělení štěrku od zeminy.
Postup obsypu štěrkem
Obsyp vsakovací jámy tvoří štěrk 16/32 mm v tloušťce přibližně 50 cm, který se sype rovnoměrně kolem jímky i dovnitř do výšky 50 cm. Tento štěrk umožňuje efektivní vsakování vody a zároveň zajišťuje stabilitu konstrukce. Postup je následující:
- Výkop vsakovací jámy – připravte dostatečně velký prostor pro jímku a obsyp.
- Uložení jímky – vsakovací jímku stabilně umístěte do výkopu.
- Nasypání štěrku – štěrk 16/32 mm rovnoměrně rozprostřete až do výšky 50 cm kolem jímky.
- Zasypání zeminou – na štěrk položte geotextilii 300 g/m2 a zasypte zeminou pro ochranu a stabilizaci.
Tip: Častá chyba při stavbě je nedostatečný obsyp štěrkem, což může vést ke zborcení jímky nebo špatnému vsakování. Správný obsyp a napojení jsou nezbytné pro správnou funkci.
Údržba a čištění vsakovacích systémů
Údržba a čištění vsakovacích systémů jsou klíčové pro zachování jejich funkčnosti a prodloužení životnosti. Pravidelná péče zahrnuje kontrolu a odstranění nečistot z lapače, stejně jako dohled nad stavem filtračních prvků a zajištění snadného přístupu k vsakovací jámě či jímce.
Pravidelná kontrola a čištění lapače nečistot
Lapač nečistot zachycuje větší částice a sedimenty, které by jinak mohly ucpat štěrk 16/32 mm nebo filtrační šachtu. Proto je nezbytné provádět jeho čištění minimálně dvakrát ročně, případně častěji po silných deštích. Zanesený lapač výrazně snižuje propustnost vsakovacího systému a může vést k poruše.
Kontrola filtračních prvků a přístup
Filtrační prvky, často doplněné geotextilií 300 g/m2, vyžadují pravidelnou kontrolu, aby nedocházelo k jejich ucpávání. Zároveň je potřeba zajistit volný přístup k výkopu vsakovací jámy pro případné opravy nebo výměnu těchto prvků. Nedostatečný přístup může výrazně prodražit a zkomplikovat údržbu vsakovací jímky.
Tip: Při plánování instalace nezapomeňte na hydrogeologický posudek, který pomůže určit vhodnou velikost a umístění systému, čímž usnadníte i jeho následnou údržbu.
Povolení a legislativa pro vsakovací zařízení
Pro stavbu vsakovací jímky a jámy je nutné přesně dodržet platnou legislativu včetně povolení a technických požadavků. Od ledna 2021 platí novela vodního zákona č. 254/2001 Sb., která zpřísnila podmínky vsakování dešťové vody s cílem chránit podzemní vody a regulovat umístění vsakovacích zařízení.
Novela vodního zákona a požadavek na hydrogeologický posudek
Podle novely vodního zákona je pro vsakování dešťové vody povinný hydrogeologický posudek. Tento odborný dokument musí potvrdit vhodnost podloží pro výkop vsakovací jámy nebo filtrační šachty a stanovuje technické parametry vsakovacího zařízení. Bez tohoto posudku nelze vsakovací zařízení legálně instalovat.
Minimální vzdálenosti a ochranná pásma
Vsakovací jímka musí být umístěna minimálně 12 metrů od studny, aby nedošlo k ohrožení kvality pitné vody. Dále je nutné dodržet minimální vzdálenost 2 metry od hranice sousedního pozemku. Tato ochranná pásma jsou zákonně vymezená a platí i v chráněných krajinných oblastech, kde vsakování podléhá speciálnímu režimu a vyžaduje schválení správce území.
Postup při získávání povolení
Pro získání povolení ke stavbě vsakovacího zařízení je nezbytné:
- Vypracovat hydrogeologický posudek hodnotící podmínky vsakování na pozemku
- Podat žádost o povolení včetně posudku na příslušný stavební úřad
- V chráněných krajinných oblastech zajistit souhlas správce území
- Dodržet zákonem stanovená ochranná pásma a minimální vzdálenosti
Doporučuji pečlivě připravit kompletní dokumentaci a předem konzultovat požadavky s příslušným úřadem, aby nedošlo k zamítnutí žádosti.
Tip: Častou chybou je opomenutí hydrogeologického posudku, což vede k nevyřízení povolení a nutnosti opakovaných administrativních kroků.
Odborná rada: Vsakovací jímka není vhodná v ochranném pásmu studny a v lokalitách bez schválení správce, například v některých chráněných krajinných oblastech. Pro tyto případy je nutné zvolit alternativní řešení nebo získat potřebná povolení.
Časté dotazy (FAQ) k vsakovacím jímkám a jámám
Otázka: Jaký je správný rozměr vsakovací jámy pro rodinný dům?
Typický rozměr jámy je cca 2×2 metry s hloubkou 1-1,5 metru, což zajistí dostatečnou kapacitu pro vsakování dešťové vody.
Otázka: Jaká je ideální vzdálenost vsakovací jámy od domu?
Vsakovací jáma by měla být umístěna minimálně 3-5 metrů od domu a alespoň 2 metry od hranice sousedního pozemku.
Otázka: Jaký štěrk se používá do vsakovací jámy?
Používá se štěrk frakce 16/32 mm jako obsyp i výplň uvnitř jámy.
Otázka: Jaký je účel geotextilie ve vsakovací jímce?
Geotextilie o gramáži 200-300 g/m² brání zanášení štěrku jemnými částicemi půdy a zajišťuje průchodnost vsaku.
Otázka: Jak hluboko musí být dno vsakovací jámy nad hladinou podzemní vody?
Dno musí být minimálně 1 metr nad maximální hladinou podzemní vody, aby se zabránilo kontaminaci a zhoršení funkce.
Otázka: Jak se napojuje vsakovací jáma na odtok dešťové vody?
Napojení probíhá přes filtrační šachtu nebo lapač splavenin, které zachycují nečistoty a chrání systém.
Otázka: Jaký je správný postup obsypu vsakovací jámy?
Obsyp se provádí štěrkem 16/32 mm v tloušťce cca 50 cm kolem jámy a uvnitř do výšky 50 cm, poté se zasype zeminou.
Otázka: Jak často je potřeba čistit lapač nečistot?
Čištění je doporučeno minimálně 2× ročně, aby se zabránilo zanášení vsakovacího systému.
Otázka: Jaká je povinnost ohledně hydrogeologického posudku?
Hydrogeologický posudek je od roku 2021 povinný pro každý vsakovací systém podle vodního zákona č. 254/2001 Sb.
Otázka: Jaké jsou minimální vzdálenosti vsakovacího zařízení od studní a pozemkových hranic?
Minimální vzdálenost je 12 metrů od studny a 2 metry od sousední hranice pozemku.
Otázka: Jaká je maximální hloubka výkopu vsakovací jámy bez báňské autorizace?
Maximální hloubka výkopu bez autorizace je obvykle 3 metry, s autorizací až 5 metrů.
Otázka: Jaké materiály jsou vhodné pro stavbu vsakovací jámy?
Kromě štěrku 16/32 mm se používá geotextilie 300 g/m² k ochraně před zanášením.
Otázka: Co dělat, když vsakovací jáma nestačí pro odvod vody?
Použijte větší jímku, vsakovací bloky nebo tunely, anebo kombinujte s retenční nádrží a řízeným odtokem.
Otázka: Jak zajistit správný odtok a vsakování u vsakovací jámy?
Umístěte jámu níže v terénu, dodržte vzdálenosti a použijte štěrk 16/32 mm a geotextilii.
Otázka: Jak postupovat při povolení vsakovacího zařízení?
Zajistěte hydrogeologický posudek, podání žádosti na příslušný úřad a schválení správce v chráněné oblasti.
