Správná izolace vzduchotechnického potrubí zajišťuje nejen energetickou úsporu, ale i ochranu před kondenzací a hlukem. Volba vhodného materiálu a správná montáž izolace o tloušťce kolem 100 mm jsou klíčové pro dlouhodobý a bezpečný provoz. Izolace se liší také podle typu potrubí, například u vodovodního či odpadního je třeba zohlednit jiné nároky.
📝 Hlavní myšlenky
- Izolace vzduchotechnických potrubí se dělí podle materiálu, tvaru a upevnění s hlavními typy jako minerální vlna a samolepící pěnová izolace.
- Standardní průměry izolací pro kruhové vzduchovody jsou Ø 100 mm, Ø 125 mm a Ø 150 mm, délka izolace je obvykle 1 metr.
- Samolepící tepelná izolace Dalap DFLEX je dostupná ve dvou tloušťkách: 10 mm a 20 mm, s ALU fólií a plochou 1,5 m².
- Integrovaný systém CLIMAVER® 360 kombinuje výrobu vzduchotechnického potrubí a izolace v jednom kroku, šetří čas a zlepšuje akustiku.
- Pro upevnění izolace se používají stahovací pásky 25 metrů dlouhé a hliníkové samolepící pásky pro těsnost spojů.
Materiály a vlastnosti izolací vzduchotechnických potrubí
Materiály používané pro izolaci vzduchotechnických potrubí musí zajistit spolehlivou tepelnou izolaci a zároveň odolnost vůči vlhkosti a požárním rizikům. Nejčastěji se volí minerální vlna, skelná vlna, syntetický kaučuk a samolepící pěnové izolace, jako je Dalap DFLEX. Tyto materiály se liší nejen vlastnostmi, ale i formátem a tloušťkou, což má zásadní vliv na kvalitu a snadnost montáže.
Jaké materiály se používají pro izolaci vzduchotechnických potrubí?
Izolace vzduchotechniky často využívají minerální vlnu Orstech LSP a Isover ML-3, které jsou dostupné v podobě lamelových rohoží o rozměrech cca 1,5 m². Minerální vlna se vyznačuje vysokou tepelnou izolací a nehořlavostí, což ji řadí mezi doporučené materiály pro vzduchotechnická potrubí. Samolepící tepelná izolace Dalap DFLEX je k dispozici ve dvou tloušťkách – 10 mm a 20 mm – a díky své samolepící vrstvě výrazně zjednodušuje montáž a zajišťuje těsné spoje. Skelná vlna je rovněž často využívaná pro izolaci potrubí, přičemž poskytuje dobrou tepelnou izolaci a odolnost proti vlhkosti. Syntetický kaučuk nabízí výhodu vyšší pružnosti a voděodolnosti, vhodný je zejména pro potrubí s nižší teplotou povrchu.
| Materiál | Tloušťka (mm) | Rozměry/typ | Hlavní vlastnosti |
|---|---|---|---|
| Dalap DFLEX | 10, 20 | Samolepící pásy | Snadná montáž, dobrá přilnavost |
| Minerální vlna Orstech LSP | 30-50 | Lamelové rohože 1,5 m² | Nehořlavá, vysoká tepelná izolace |
| Isover ML-3 | 30-50 | Izolační rohože | Odolná proti vlhkosti, nehořlavá |
| Syntetický kaučuk | 10-25 | Pásy, trubičky | Pružná, voděodolná |
Tip: Pro vzduchotechnická potrubí jsou nejvhodnější minerální vlna a samolepící pěnové izolace Dalap DFLEX, protože kombinují tepelnou izolaci s nehořlavostí a snadnou montáží.
Jak izolovat potrubí proti rosení?
Prevence rosení na vzduchotechnickém potrubí vyžaduje volbu izolace s dostatečnou tloušťkou a správné upevnění. Použití samolepící pásky a stahovacích pásků zajistí těsné spoje a zabrání pronikání vlhkosti do izolace. Doporučená tloušťka izolace se pohybuje většinou mezi 20 až 50 mm podle teplotních podmínek. Důležitá je také dobrá vzduchotěsnost spoje, která redukuje kondenzaci vodních par. Při montáži je vhodné dodržovat přesné návody výrobce izolace a nepřekrývat spoje.
Praktická rada: Častou chybou je nedostatečné přelepení spojů nebo použití příliš tenké izolace, která nebrání tvorbě kondenzátu. To vede k poškození potrubí a snížení energetické účinnosti systému.
Standardní rozměry a tvarové prvky izolací
Standardní izolace vzduchotechnického potrubí jsou navrženy tak, aby odpovídaly běžným průměrům kruhových vzduchovodů a zajistily efektivní tepelnou izolaci. Nejčastěji se používají izolace s průměrem potrubí 100 mm, 125 mm a 150 mm, přičemž délka jednotlivých izolačních dílů činí standardně 1 metr. Tyto rozměry pomáhají zajistit rychlou a přesnou montáž s minimálními mezerami.
Kromě přímých kusů jsou k dispozici i tvarové prvky umožňující flexibilní vedení potrubí v instalaci. Nejčastěji se setkáte s následujícími typy:
- 90° koleno – pro ostré změny směru vedení vzduchotechniky
- 45° koleno – pro méně prudké ohyby
- T-spojka – pro rozvětvení potrubí do více směrů
- Kovová příruba – pro pevné spojení jednotlivých částí potrubí
Jaké jsou rozměry standardního vzduchotechnického potrubí
Standardní průměry vzduchotechnických potrubí a odpovídající izolace usnadňují správnou volbu materiálu a zajišťují optimální tepelnou izolaci. Izolace potrubí 100mm průměr je nejběžnější volbou pro menší vzduchovody, přičemž větší průměry 125 a 150 mm se využívají pro vyšší průtoky vzduchu. Výběr správné izolace je klíčový i při izolaci vodovodního potrubí proti mrazu nebo izolaci PPR potrubí, kde se rovněž dbá na přesnost rozměrů a tvarových prvků.
Techniky upevnění izolace na vzduchotechnické potrubí
Pro správné upevnění izolace vzduchotechnického potrubí je nezbytné zajistit pevnost a vzduchotěsnost spoje. K tomuto účelu se běžně používají stahovací pásky o délce 25 metrů, které umožňují pevné a rovnoměrné obepnutí izolačního pouzdra. Pro zajištění těsnosti a ochranu spojů proti pronikání vlhkosti se doporučuje použití hliníkové samolepící pásky, která fixuje okraje izolace a zabraňuje vzniku kondenzace. Tento způsob upevnění platí nejen pro izolaci vzduchotechnického potrubí s průměrem 100 mm, ale i pro větší průměry a další typy potrubí, včetně odpadního nebo PPR potrubí.
Postup izolace vzduchotechnického potrubí krok za krokem
- Připravení povrchu – očistěte potrubí od prachu, mastnoty a nečistot, aby se zajistila optimální přilnavost izolačního materiálu.
- Nasazení izolačního pouzdra – obalte potrubí izolačním pouzdrem s doporučenou tloušťkou 10 nebo 20 mm podle typu a průměru vzduchotechnického potrubí.
- Upevnění stahovací páskou – pevně obtočte izolační pouzdro stahovací páskou o délce 25 metrů, přičemž pásku umístěte v pravidelných intervalech, aby izolace pevně držela bez mezer.
- Zajištění spojů samolepící páskou – přelepte podélné a příčné spoje hliníkovou samolepící páskou, která zajistí vzduchotěsnost a ochranu proti vlhkosti i mechanickému poškození.
- Kontrola těsnosti – důkladně zkontrolujte, že izolace pevně přiléhá k potrubí a spoje jsou bez mezer, které by mohly vést ke kondenzaci nebo úniku tepla.
Tip: Častou chybou je nedostatečné utažení stahovacích pásek nebo nepřelepení spojů samolepící páskou, což vede ke vzniku kondenzace a snížení izolační účinnosti. Dodržení přesného postupu výrazně snižuje riziko těchto problémů.
Funkce izolace a dopady na energetickou účinnost
Izolace vzduchotechnického potrubí plní zásadní roli nejen v ochraně samotného systému, ale i v energetické efektivitě budovy. Správně zvolená izolace minimalizuje tepelné ztráty, snižuje hlučnost a zvyšuje bezpečnost proti požáru. Současně zabraňuje kondenzaci vlhkosti, která by mohla poškodit konstrukci i snižovat výkon vzduchotechniky.
Jaké funkce plní izolace vzduchotechnického potrubí?
Izolace vzduchotechnických potrubí má několik hlavních funkcí. Tepelná izolace zabraňuje únikům tepla nebo chladu přes stěny potrubí, což přímo zvyšuje energetickou účinnost celého systému. Akustická izolace pak omezuje přenos hluku vznikajícího prouděním vzduchu nebo vibracemi, což zlepšuje komfort v interiéru.
Protipožární izolace chrání potrubí a přilehlé konstrukce před šířením ohně, což je klíčové pro bezpečnost budovy. Izolace zároveň zabraňuje kondenzaci vody na povrchu potrubí – tato prevence rosení je nezbytná pro eliminaci rizika vzniku plísní a koroze.
Významné výhody izolace vzduchotechnického potrubí:
- Snížení tepelných ztrát a úspora energie
- Omezení hluku a zvýšení akustického komfortu
- Zvýšení požární bezpečnosti díky nehořlavým materiálům
- Prevence kondenzace a s tím spojených škod
Tip: Pro dosažení optimálního efektu doporučuji zvolit izolaci s tloušťkou minimálně 20 mm u běžných vzduchotechnických potrubí, případně větší u izolace potrubí 100 mm průměru a více. Nehořlavé izolační materiály výrazně zvyšují bezpečnost systému a jsou vhodné zejména pro komerční objekty i rodinné domy s vyššími požadavky na protipožární ochranu.

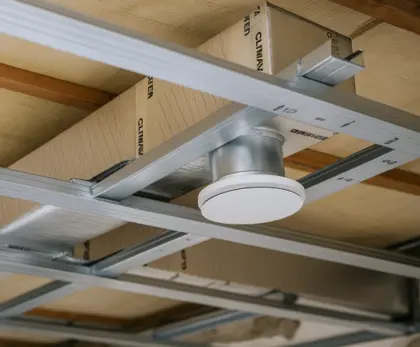

Integrovaný systém CLIMAVER® 360 a jeho výhody
Integrovaný systém CLIMAVER® 360 představuje inovativní řešení pro izolaci vzduchotechnického potrubí, které spojuje výrobu potrubí a jeho tepelnou izolaci do jednoho výrobku. Tento sendvičový panel ze skelné vlny zajišťuje nejen vynikající akustickou izolaci, ale také výrazně zrychluje a zjednodušuje montáž potrubí na stavbě.
Co je integrovaný systém CLIMAVER® 360?
CLIMAVER® 360 je sendvičový panel určený pro výrobu čtyřhranného vzduchotechnického potrubí s integrovanou izolací ze skelné vlny. Díky tomuto spojení potrubí a izolační vrstvy systém zaručuje optimální tepelnou a akustickou izolaci, čímž snižuje hluk a tepelné ztráty. Montáž je díky prefabrikovanému panelu rychlejší a méně náročná, což přináší úsporu času i nákladů. Speciální izolační materiály pro vzduchotechnické potrubí, jako právě skelná vlna v CLIMAVER® 360, také pomáhají zabránit rosení a kondenzaci na povrchu potrubí, což je častý problém u klasických izolací.
Tip: Pro správnou funkci izolace vzduchotechnického potrubí je vhodné zvolit tloušťku izolace odpovídající okolním podmínkám, například izolace potrubí 100mm zajistí dostatečnou tepelnou ochranu i v náročnějších klimatických podmínkách.
Údržba a dlouhodobá odolnost izolací vzduchotechnického potrubí
Minerální vlna a syntetický kaučuk patří mezi nejčastěji používané materiály pro izolaci vzduchotechnického potrubí, přičemž životnost minerální vlny obvykle dosahuje 10-15 let. Syntetický kaučuk nabízí podobnou odolnost a zároveň lepší pružnost a odolnost vůči vlhkosti. Pro zachování funkčnosti a tepelně izolačních vlastností izolace je nezbytná pravidelná údržba, která zahrnuje kontroly stavu izolace a její případné opravy.
Údržba izolace potrubí 100mm či jiných rozměrů vzduchotechniky by měla zahrnovat:
- vizuální kontrolu poškození nebo vlhkosti alespoň jednou ročně
- odstranění nečistot a prachu z povrchu izolace
- kontrolu spojů a těsnění pro zamezení tepelných mostů
- opravu či výměnu poškozených částí izolace
- sledování okolních podmínek, např. vlhkosti, která může urychlit degradaci
Tip: Minerální vlna je vhodná pro vzduchotechnická potrubí, kde je kladen důraz na protipožární vlastnosti, zatímco syntetický kaučuk se lépe hodí pro tepelnou izolaci potrubí s vyšší vlhkostí nebo kondenzací. Dlouhodobá péče o izolaci prodlužuje její životnost a přispívá k efektivitě celého systému.
Požadavky na bezpečnost a certifikace izolací vzduchotechnických potrubí
Protipožární izolace vzduchotechnického potrubí musí splňovat přísné normy ČSN, které zajišťují bezpečnost celé instalace. Tyto normy definují parametry nehořlavosti a odolnosti materiálů vůči ohni, což je klíčové pro minimalizaci rizika požáru a jeho šíření potrubním systémem. Certifikace nehořlavosti potvrzuje, že použitá izolace vzduchotechnického potrubí odpovídá legislativním požadavkům a je vhodná pro bezpečnou montáž i provoz v budovách.
Klíčové normy ČSN a certifikace protipožární izolace:
- ČSN EN 13501-1 – klasifikace reakce na oheň stavebních výrobků
- ČSN 73 0804 – požadavky na protipožární ochranu vzduchotechnických zařízení
- Certifikace CPR (Construction Products Regulation) – potvrzuje shodu s evropskými požadavky
- Protipožární třídy podle DIN 4102 – rozdělení materiálů dle hořlavosti
Tip: Pro instalace vyžadující zvýšenou bezpečnost volte izolační materiály s potvrzenou certifikací CPR a třídou reakce na oheň A1 nebo A2. Vhodná tloušťka izolace na vzduchotechnické potrubí je zpravidla 25-50 mm, přičemž izolace potrubí 100mm se používá zejména pro větší průměry.
Správná volba protipožární izolace je zásadní také pro tepelnou izolaci potrubí a prevenci rosení, což zvyšuje celkovou bezpečnost a efektivitu vzduchotechnických systémů.
Ekologie a recyklace izolačních materiálů
Ekologie izolace vzduchotechnického potrubí nabývá na významu zejména při výběru materiálů a jejich následné likvidaci. Minerální vlna a skelná vlna, běžně používané pro tepelnou izolaci potrubí o průměru 100 mm a větším, patří mezi plně recyklovatelné materiály. Recyklace těchto materiálů snižuje spotřebu přírodních zdrojů a omezuje objem odpadu na skládkách. Naopak syntetický kaučuk, využívaný například pro izolaci PPR potrubí nebo vodovodního potrubí proti mrazu, vyžaduje speciální způsoby likvidace kvůli své chemické struktuře, která neumožňuje běžnou recyklaci.
Pro minimalizaci ekologické zátěže doporučuji dodržovat tyto konkrétní postupy:
- Separovat minerální a skelnou vlnu při demontáži a odevzdávat ji do autorizovaných sběrných míst pro recyklaci
- Vyhýbat se kombinaci různých izolačních materiálů, která znesnadňuje nebo znemožňuje recyklaci
- U syntetických kaučuků využívat pouze certifikované likvidační společnosti s odbornou recyklací nebo likvidací
- Upřednostňovat izolační materiály s platnými ekologickými certifikacemi, například ISO 14001 nebo EMICODE, které jsou běžné u izolací vzduchotechnických potrubí
Jak správně izolovat vzduchotechnické potrubí s ohledem na ekologii
Volba materiálu a jeho správná likvidace výrazně snižují množství odpadu nevhodného k recyklaci a zároveň předcházejí častým chybám, například použití kombinace minerální vlny se syntetickým kaučukem na jednom potrubí, což komplikuje následné zpracování. Projektanti a montážní firmy by měli preferovat izolace z minerální nebo skelné vlny, které jsou nejen recyklovatelné, ale také splňují požadavky na tepelnou, protipožární a akustickou ochranu vzduchotechnických systémů.
Tip: Při demontáži izolace vzduchotechniky je častou chybou smíchání minerální vlny se syntetickými materiály, což znemožňuje efektivní recyklaci a zvyšuje náklady na likvidaci. Dodržování separace materiálů výrazně usnadňuje ekologickou likvidaci a snižuje environmentální dopad.
Pro koho se to hodí: Tento ekologický přístup je vhodný pro všechny projekty s požadavkem na udržitelnost a nízkou ekologickou stopu, zejména v komerčních a průmyslových objektech s větším objemem vzduchotechnických rozvodů.
Pro koho se to NEhodí: V malých domácích instalacích s minimálním množstvím odpadu může být náročnost separace a recyklace méně efektivní z hlediska nákladů a logistiky.
Časté dotazy k izolaci vzduchotechnického potrubí
Otázka: Jaká je vhodná tloušťka izolace pro vzduchotechnické potrubí?
Vhodné tloušťky izolace jsou 10 mm a 20 mm u samolepící izolace Dalap DFLEX, zatímco minerální vlna se používá v rozmezí 30-50 mm podle typu a umístění potrubí. Správná volba tloušťky významně ovlivňuje tepelnou ochranu a prevenci kondenzace.
Otázka: Jak zabránit rosení na vzduchotechnickém potrubí?
Izolace vzduchotechniky zabraňuje kondenzaci díky vhodné tloušťce materiálu a použití ALU fólie, která slouží jako parotěsná bariéra. Důležitá je i správná montáž izolace, která zajistí těsnost spojů a dostatečnou ventilaci prostoru kolem potrubí.
Otázka: Jaké materiály jsou nehořlavé pro izolaci potrubí?
Nehořlavé materiály pro izolaci potrubí jsou minerální vlna a skelná vlna, které splňují normy ČSN EN 13501-1 s třídou nehořlavosti A1 nebo A2. Tyto materiály poskytují zároveň i protipožární ochranu.
Otázka: Jaké jsou standardní průměry vzduchotechnického potrubí?
Standardní průměry izolací vzduchotechnického potrubí jsou Ø 100 mm, Ø 125 mm a Ø 150 mm, přičemž délka izolačních pouzder je obvykle 1 metr. Tyto rozměry odpovídají nejčastěji používaným typům potrubí.
Otázka: Jak správně upevnit izolaci na potrubí?
Izolaci upevněte pomocí stahovacích pásků délky 25 metrů a hliníkových samolepících pásek, které zajistí pevnost a vzduchotěsnost spoje izolačních prvků. Nedostatečné upevnění je častou chybou s negativním dopadem na účinnost izolace.
Otázka: Co je systém CLIMAVER® 360?
CLIMAVER® 360 je integrovaný sendvičový panel ze skelné vlny určený pro výrobu čtyřhranného vzduchotechnického potrubí s integrovanou izolací, což výrazně zrychluje montáž a zlepšuje akustický komfort.
Otázka: Jaká je životnost izolace vzduchotechnického potrubí?
Životnost minerální vlny i syntetických izolačních materiálů se pohybuje kolem 10-15 let. Pravidelná kontrola a údržba jsou nezbytné pro zachování funkčnosti a ochrany potrubí.
Otázka: Jaké jsou ekologické možnosti recyklace izolačních materiálů?
Minerální a skelná vlna jsou recyklovatelné, zatímco syntetické izolace vyžadují speciální likvidaci. Při instalaci se doporučuje volit materiály s ohledem na životní prostředí a možnost recyklace.
Otázka: Jaké jsou požadavky na protipožární izolace?
Protipožární izolace musí splňovat normu ČSN EN 13501-1 a mít třídu nehořlavosti A1 nebo A2, což zajišťuje bezpečnost instalace a minimalizuje riziko šíření požáru.
Otázka: Jak izolovat potrubí proti mrazu?
Použijte izolace s nízkou tepelnou vodivostí a dostatečnou tloušťkou, například minerální vlnu nebo syntetický kaučuk, které efektivně zabraňují úniku tepla a vzniku námrazy na potrubí.
Otázka: Jaké chyby se často dělají při izolaci vzduchotechniky?
Časté chyby zahrnují nedostatečné upevnění izolace, použití příliš tenké vrstvy materiálu a špatné utěsnění spojů, což vede ke kondenzaci a snížené účinnosti izolace.
Otázka: Jak izolovat vodovodní potrubí proti mrazu?
Pro izolaci vodovodního potrubí proti mrazu se doporučuje použít materiály s minimální tloušťkou 20 mm, jako jsou pěnové izolace nebo minerální vlna, které zabrání pronikání chladu a poškození potrubí.
Otázka: Jaké jsou typy tvarových izolačních prvků?
Izolační materiály jsou dostupné pro různé tvary potrubí, včetně 90° a 45° kolen, T-spojek a kovových přírub, vždy přizpůsobené standardním průměrům Ø 100, 125 a 150 mm.
Otázka: Jaké jsou výhody nehořlavé izolace?
Nehořlavá izolace z minerální vlny zvyšuje bezpečnost instalace, splňuje požární normy a snižuje riziko vzniku a šíření požáru v systému vzduchotechniky.
Otázka: Jak izolovat vzduchotechniku v zimním období?
V zimě použijte izolaci s dostatečnou tloušťkou a ALU fólií pro ochranu proti tepelným ztrátám a kondenzaci. Důležité je také správné upevnění, aby izolace pevně držela i při teplotních změnách.
Otázka: Jaké jsou rozměry izolačních pouzder?
Izolační pouzdra mají standardní délku 1 metr a jsou vyráběna pro průměry potrubí Ø 100, 125 a 150 mm. Povrch je obvykle potažen hliníkovou fólií pro lepší těsnost a ochranu.
Otázka: Jaké jsou dopady izolace na energetickou účinnost?
Kvalitní tepelná izolace potrubí může snížit tepelné ztráty až o 30 %, což vede k výrazným úsporám energie a efektivnějšímu provozu celého vzduchotechnického systému.
Otázka: Jaké jsou materiály pro izolaci PPR potrubí?
Pro izolaci PPR potrubí se používají pěnové izolace a minerální vlna s dostatečnou tloušťkou, která chrání před mrazem a minimalizuje tepelné ztráty.
Otázka: Jak izolovat odpadní potrubí?
Izolace odpadního potrubí by měla být odolná vůči vlhkosti a zápachu; vhodné jsou pěnové materiály s parotěsnou zábranou, které zabraňují pronikání pachů a kondenzaci.
Návod na izolaci potrubí proti rosení
Pro prevenci rosení je zásadní použít izolaci s vhodnou tloušťkou a parotěsnou ALU fólií. Montáž by měla zajistit pevné a vzduchotěsné spojení izolačních prvků, přičemž větrání prostoru pomáhá odvádět vlhkost a zabraňuje vzniku kondenzátu.
Tipy na nehořlavou izolaci pro potrubí
Minerální vlna a skelná vlna patří mezi nejbezpečnější volby díky svým nehořlavým vlastnostem a certifikacím dle ČSN. Doporučuji je pro instalace, kde je požadována protipožární ochrana a zvýšená bezpečnost.
