Hromosvod na plechové střeše představuje klíčový prvek ochrany proti úderu blesku, který musí být správně navržen a instalován podle platných norem. Montáž bleskojistky na kovovou střechu vyžaduje precizní upevnění držáků hromosvodu, které zajistí bezpečný odvod elektrického náboje. Správná instalace minimalizuje riziko poškození konstrukce i vnitřního vybavení objektu.
🔍 Nejdůležitější fakta
- Hromosvod se skládá z jímacího zařízení, svodů a uzemnění, přičemž jímací tyče mají výšku 1,5 až 2 metry.
- Minimální bezpečná vzdálenost hromosvodu od plechové střechy je podle normy 0,57 metru pro bleskový proud 100 kA.
- Svody by měly být vybaveny zkušební svorkou umístěnou ve výšce 1,5 až 2 metry nad zemí.
- Uzemňovací odpor hromosvodu by měl být ideálně nižší než 10 Ω pro správnou funkci ochrany.
- Pravidelná revize a kontrola hromosvodu se doporučuje minimálně jednou ročně nebo po silných bouřkách.
Jak nainstalovat hromosvod na plechovou střechu krok za krokem
Jak správně instalovat hromosvod na plechovou střechu vyžaduje přesný postup podle platných norem, zejména ČSN EN 62305-3. Instalace začíná výběrem vhodných jímačů s výškou 1,5 až 2 metry, které se rozmístí tak, aby pokryly celou plochu střechy maximální vzdáleností 15 metrů. Následně se hromosvod upevní na plechovou střechu pomocí speciálních držáků, přičemž vzdálenost upevnění svodů od střechy (vzdálenost S) by měla být 0,57 metru. Uzemnění musí mít odpor pod 10 Ω a zkušební svorka se instaluje ve výšce 1,5 až 2 metry nad zemí.
Výběr jímačů a jejich umístění

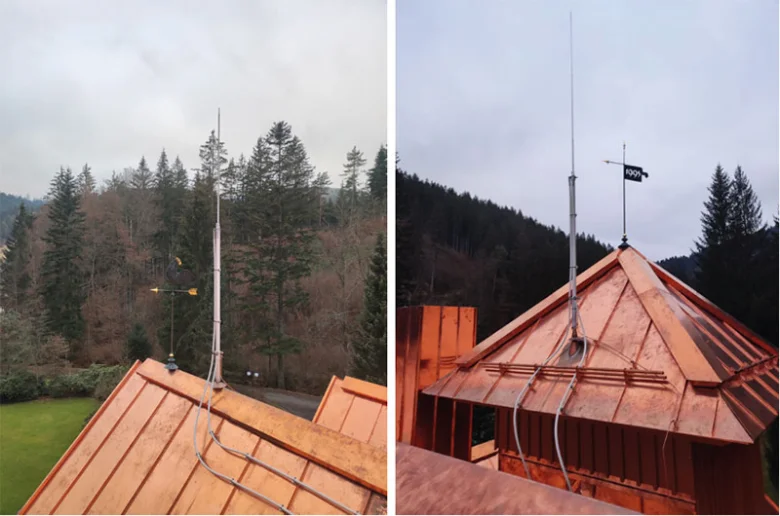

Jímače na plechové střeše jsou buď tyčové, vysoké 1,5 až 2 metry, nebo vodičové, které se vedou podél hřebene střechy. Tyčové jímače umístěte na nejvyšších bodech střechy, jako jsou komíny nebo hřebeny, aby co nejlépe zachytily blesk. Vzdálenost mezi jednotlivými jímači by neměla překročit 15 metrů podle normy ČSN EN 62305-3. Správné rozmístění jímačů zabezpečí účinnou ochranu proti blesku a minimalizuje riziko průrazu plechové střechy.
Upevnění hromosvodu na různé typy plechových střech

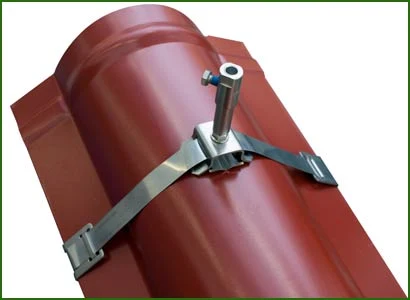

Montáž hromosvodu na kovovou střechu vyžaduje použití držáků hromosvodu, které nepoškozují plech. Na trapézový plech se doporučují kovové svorky s gumovou podložkou, které zabrání korozi plechové střechy a zároveň pevně drží svody. U falcovaného plechu je vhodné použít úchyty, které se připevňují přímo na falc bez vrtání do materiálu. Vzdálenost upevnění svodů od střechy by měla odpovídat 0,57 metru pro zachování správné funkce bleskojistky na plechové střeše.
- Kovové svorky s izolační podložkou pro trapézový plech
- Úchyty připevněné bez vrtání pro falcovaný plech
- Dodržování vzdálenosti S = 0,57 m mezi svodem a plechem
Instalace svodů a uzemnění
Svod hromosvodu propojte s uzemněním, které musí mít odpor nižší než 10 Ω, aby zajistilo bezpečné odvádění bleskového proudu do země. Uzemňovací svorka se instaluje do výšky 1,5 až 2 metry nad zemí, což umožňuje snadnou revizi a měření odporu uzemnění. Montáž svodů by měla respektovat normu ČSN EN 62305-3 a zajistit, že všechny kovové části střechy jsou propojeny pro jednotnou ochranu.
- Výběr jímačů – zvolte tyčové jímače 1,5-2 m a vodičové pro hřeben střechy
- Rozmístění jímačů – dodržte maximální vzdálenost 15 m mezi nimi
- Upevnění držáků – použijte vhodné kovové svorky nebo úchyty bez poškození plechu
- Připevnění svodů – zajistěte vzdálenost S 0,57 m od plechové střechy
- Propojení se zemí – uzemnění s odporem pod 10 Ω a instalace zkušební svorky ve výšce 1,5-2 m
| Typ střechy | Doporučený držák | Specifika upevnění |
|---|---|---|
| Trapézový plech | Kovová svorka s gumovou podložkou | Bez vrtání, ochrana proti korozi |
| Falcovaný plech | Úchyt na falc bez poškození | Snadná instalace bez poškození plechu |
| Plochá plechová střecha | Speciální držáky s distančními prvky | Upevnění s ohledem na rovinnost povrchu |
Tip: Častá chyba při montáži hromosvodu na plechovou střechu je příliš těsné připevnění svodů přímo na plech, což může vést ke korozi. Držáky musí umožnit mírný odstup, typicky 0,57 metru, aby se předešlo poškození střechy a zajistila správná funkce ochrany proti blesku.
Odborná rada: Instalace hromosvodu na plochou plechovou střechu vyžaduje speciální držáky s distančními prvky, které minimalizují riziko poškození krytiny. Tento způsob se hodí pro všechny plechové střechy kromě velmi starých nebo silně poškozených, kde je lepší konzultovat řešení s odborníkem.
Jaká je funkce a princip hromosvodu na plechové střeše
Hromosvod představuje základní prvek ochrany proti blesku, který bezpečně odvádí elektrický náboj z bleskového výboje do země. Na plechové střeše má specifickou roli díky vodivosti kovu, která vyžaduje precizní pospojování všech kovových částí konstrukce a dodržení přesných vzdáleností podle platných norem. Níže popisuji principy fungování hromosvodu a vliv plechové střechy na jeho bezpečnost.
Základní principy ochrany před bleskem
Hromosvod se skládá ze tří základních částí: jímacího zařízení, svodů a uzemnění. Jímací zařízení, často tyčový jímač vysoký 1,5 až 2 metry, je umístěno na nejvyšším bodě střechy, například na hřebeni, s maximální vzdáleností mezi jímači 15 metrů. Jímá bleskový výboj a přivádí jej kovovými svody o průřezu minimálně 50 mm² mědi nebo ekvivalentu do uzemnění. Uzemnění tvoří zemnič, který může být deska (0,5 x 1 m, tloušťka 25 mm), tyč nebo pás (4 x 30 mm), a jeho odpor by měl být ideálně pod 10 Ω. Tento systém zabraňuje průchodu bleskového proudu skrz budovu a chrání konstrukci i vnitřní zařízení před poškozením.
Vliv plechové střechy na bezpečnost hromosvodu
Kovová plechová střecha funguje jako přirozený rozvaděč bleskového proudu díky své vysoké vodivosti. To zvyšuje riziko přeskoku bleskového proudu mezi částmi střechy a dalšími kovovými prvky, pokud nejsou správně pospojovány. Norma ČSN EN 62305-3 ed. 2 stanovuje minimální vzdálenost mezi hromosvodem a kovovou střechou pro bleskový proud 100 kA na 0,57 metru. V praxi však často bývá tato vzdálenost menší, například 0,1 metru, což může způsobit nebezpečné přeskoky a poškození. Proto je nezbytné provést ekvipotenciální pospojování všech kovových částí střechy, držáků hromosvodu, fotovoltaických panelů a přepěťových ochran (SPD I+II) na stejnosměrném vedení.
- Pospojování eliminuje nechtěné přeskoky a snižuje riziko vzniku jisker.
- Uzemnění musí splňovat normy ČSN 33 2130 a ČSN EN 62305-3 s odporem pod 10 Ω.
- Držáky hromosvodu na plechové střeše musí být z korozivzdorných materiálů (například nerezová ocel nebo pozinkovaná ocel s vhodnou povrchovou úpravou) a pevně připevněné, aby nedošlo k uvolnění nebo poškození plechu.
Tip: Při instalaci hromosvodu na plechovou střechu použijte speciální držáky navržené pro kovové střechy, které minimalizují riziko koroze a zachovávají elektrickou kontinuitu. Pravidelná revize hromosvodu, minimálně jednou ročně nebo po silných bouřkách, odhalí případné poškození, korozi nebo uvolnění upevnění, což výrazně zvyšuje bezpečnost systému.
Tento systém ochrany proti blesku je nezbytný u větších staveb, objektů s kovovou střechou a tam, kde je vyšší blesková aktivita. Naopak u menších dřevěných chat nebo nízkých objektů v oblastech s nízkou bleskovou aktivitou instalace hromosvodu nemusí být povinná ani praktická.
Jaké držáky a upevnění použít pro hromosvod na plechové střeše
Jaké držáky použít pro hromosvod na plechové střeše
Pro montáž hromosvodu na kovovou střechu je zásadní výběr správného držáku hromosvodu na plech, který zajistí pevné a bezpečné upevnění bez poškození materiálu. Na trapézový plech se nejčastěji používají kovové držáky, které pevně fixují bleskojistku na plechové střeše a splňují normy pro hromosvody. Kovový držák přilne přímo k profilu plechu a odolává povětrnostním vlivům.
Naopak pro falcované plechy jsou vhodnější plastové držáky, protože minimalizují riziko koroze a mechanického poškození povrchu. Plastový držák hromosvodu funguje jako izolační prvek, který chrání plechovou střechu před poškozením i při montáži nebo pohybu konstrukce.
Pro správnou funkci hromosvodu na plechové střeše vysvětlení doporučuje rozestupy uchycení v rozmezí 1,5 až 2 metry. Tento postup zároveň usnadní instalaci svodů a zaručí spolehlivé uzemnění hromosvodu bez narušení ochrany proti blesku.
- Kovové držáky vhodné pro trapézový plech – pevné a odolné
- Plastové držáky ideální pro falcované plechy – zabraňují korozi
- Rozestupy úchytů 1,5 až 2 metry pro pevnost a bezpečnost
- Správné upevnění minimalizuje chyby při instalaci hromosvodu na plechové střeše
Tip: Při montáži bleskojistky na plechové střeše vždy dbejte na kompatibilitu držáků s typem krytiny, aby nedošlo k porušení ochranných vrstev a následné korozi.
Jaké normy a bezpečnostní předpisy platí pro instalaci hromosvodu
Normy pro hromosvody na plechové střeše stanovují jasná bezpečnostní pravidla při montáži hromosvodu na plechovou střechu. Klíčovou normou je ČSN EN 62305-3 ed. 2, která určuje minimální vzdálenosti mezi bleskojistkou na plechové střeše a dalšími konstrukčními prvky a definuje požadavky na uzemnění hromosvodu pro účinnou ochranu proti blesku. Montáž hromosvodu na kovovou střechu musí respektovat také ČSN 33 2130 ed. 4, která pokrývá elektroinstalační předpisy včetně správné instalace držáku hromosvodu na plech.
Podle zákona č. 102/2001 Sb. je povinností mít zpracovanou projektovou dokumentaci, která zahrnuje všechny technické detaily instalace a uzemnění hromosvodu. Důležitá je rovněž pravidelná revize hromosvodu – doporučuje se provádět minimálně jednou ročně, aby se předešlo korozi plechové střechy a zajistila dlouhodobá funkčnost.
- Dodržujte normy pro hromosvody, zejména ČSN EN 62305-3 a ČSN 33 2130
- Vypracujte odbornou projektovou dokumentaci před instalací
- Používejte vhodné držáky hromosvodu na plech, které minimalizují riziko poškození střechy
- Provádějte pravidelné revize hromosvodu a uzemnění alespoň jednou ročně
- Respektujte bezpečnostní pravidla při montáži hromosvodu na plechovou střechu a návod výrobce
Tip: Častou chybou při montáži je nesprávné upevnění držáků, které může vést ke korozi plechové střechy a snížení účinnosti ochrany proti blesku.
Jak kombinovat hromosvod s fotovoltaickými panely na plechové střeše
Správná integrace hromosvodu s fotovoltaickými panely na plechové střeše vyžaduje dodržení přesných technických pravidel. Základním předpokladem je ekvipotenciální pospojování a ochrana systému proti přepětí, což zvyšuje bezpečnost celé instalace.
Vzdálenost hromosvodu od fotovoltaických panelů
Normy pro hromosvody stanovují minimální vzdálenost S 0,57 metru mezi bleskojistkou na plechové střeše a fotovoltaickými panely při bleskovém proudu 100 kA. V praxi však často dochází k montáži hromosvodu na kovovou střechu i s menší vzdáleností, například 0,1 metru, což vyžaduje dodatečná ochranná opatření. Ta jsou nutná k minimalizaci rizika přeskoku a koroze plechové střechy v okolí držáků hromosvodu na plech.
Použití přepěťových ochran a izolovaných vodičů HVI
Pro ochranu fotovoltaického systému se doporučuje instalovat přepěťovou ochranu SPD I+II přímo na DC vedení. Použití izolovaných vodičů HVI umožňuje bezpečnou montáž hromosvodu i při snížených vzdálenostech podle normy IEC TS 62561-8. Tyto vodiče zvyšují ochranu proti bleskovému proudu a snižují riziko poškození elektrického systému. Přepěťová ochrana SPD tak výrazně zlepšuje bezpečnost a spolehlivost instalace fotovoltaiky v kombinaci s hromosvodem.
- Pospojování všech kovových částí střechy zajišťuje ekvipotenciální vyrovnání potenciálů
- Montáž hromosvodu na plechovou střechu musí respektovat normy pro hromosvody i specifika fotovoltaiky
- Použití izolovaných vodičů HVI zabraňuje přeskokům a snižuje korozní zatížení plechové střechy
- Přepěťová ochrana SPD chrání fotovoltaické panely před škodlivými přepětími vzniklými bleskem
Tip: Upevnění hromosvodu na svod na plechové střeše vyžaduje vhodné držáky hromosvodu na plech, které minimalizují riziko mechanického poškození a koroze.
Jak provádět kontrolu a údržbu hromosvodu
Pravidelná kontrola a údržba hromosvodu na plechové střeše je nezbytná pro zachování jeho bezpečnosti a funkčnosti. Vlhkost a kondenzace vytvářejí podmínky pro korozi kovových částí, která může oslabit mechanické spoje i elektrickou vodivost, což ohrožuje spolehlivé odvádění bleskového proudu.
Dopady vlhkosti a kondenzace
Vlhkost pronikající do spojů a pod úchyty hromosvodu na plechové střeše podporuje vznik koroze, která degraduje materiál a snižuje pevnost upevnění. Kondenzace zpomaluje vysychání kovových částí, čímž zvyšuje riziko koroze, zejména na pozinkovaných a nátěrových vrstvách plechu. Koroze může narušit elektrickou kontinuitu svodů a uzemnění, čímž snižuje účinnost ochrany proti blesku.
- Vlhkost se hromadí v místech spojů a pod držáky hromosvodu
- Kondenzace prodlužuje dobu, po kterou jsou kovové části vlhké
- Koroze ohrožuje pevnost montáže i účinnost uzemnění hromosvodu
Roční revize hromosvodu by měla zahrnovat měření uzemňovacího odporu, který by měl být ideálně pod 10 Ω, a vizuální kontrolu proti korozi a mechanickému poškození držáků. Častou chybou při instalaci je použití nevhodných držáků hromosvodu na plech, které nezajišťují dostatečnou pevnost a elektrickou kontinuitu, což urychluje poškození systému a zvyšuje riziko selhání ochrany.
Tip: Pro montáž na plechové střeše se doporučují držáky s izolovanou podložkou, které zabraňují galvanické korozi mezi hromosvodem a plechem. Při revizi je třeba zkontrolovat také správné dotažení šroubů a stav povrchových úprav.
Dodržování platných norem ČSN EN 62305-3 ed. 2 a ČSN 33 2130 ed. 4 je klíčové pro dlouhodobou spolehlivost hromosvodu a efektivní ochranu proti blesku. Pravidelná údržba a kontrola minimalizují riziko požáru a škod způsobených bleskovými proudy.
Pro koho se údržba hodí: Majitelé rodinných domů s plechovou střechou, zejména pokud je instalován fotovoltaický systém nebo jsou kovové konstrukce blízko svodů.
Pro koho není nutná: Objekty bez kovových střech nebo s integrovanými moderními aktivními systémy bleskojistky, kde je údržba prováděna specializovanými službami podle výrobce.
Pravidelná kontrola a údržba zajišťují, že hromosvod na plechové střeše bude spolehlivě odvádět bleskový proud a minimalizovat riziko poškození střechy i celé stavby.
Časté dotazy k instalaci a funkci hromosvodu na plechové střeše
Otázka: Jaká je minimální vzdálenost hromosvodu od plechové střechy podle normy?
Minimální vzdálenost hromosvodu od plechové střechy je 0,57 metru pro bleskový proud 100 kA podle normy ČSN EN 62305-3 ed. 2. Tato vzdálenost zajišťuje bezpečnou montáž a minimalizuje riziko jiskření.
Otázka: Jak vysoké by měly být jímače hromosvodu?
Jímače se obvykle instalují ve výšce 1,5 až 2 metry nad hřebenem střechy, s maximální vzdáleností 15 metrů mezi nimi. To zajišťuje dostatečné pokrytí a efektivní ochranu proti úderu blesku.
Otázka: Kdy není nutné instalovat hromosvod na střechu?
Hromosvod není povinný u budov s obvodem do 40 metrů a výškou menší než 10 metrů, kde postačí jeden svod pro ochranu objektu.
Otázka: Jak často se doporučuje kontrola hromosvodu?
Revize a údržba hromosvodu by měly probíhat minimálně jednou ročně nebo po výrazných bouřkách, aby byla zachována jeho funkčnost a bezpečnost.
Otázka: Jaký by měl být odpor uzemnění hromosvodu?
Odpor uzemnění by neměl překročit 10 ohmů, což zajišťuje efektivní odvádění bleskového proudu do země.
Otázka: Jak upevnit hromosvod na trapézový plech?
Pro montáž na trapézový plech se používají kovové svorky se šrouby, které pevně drží vodiče bez poškození povrchu střechy.
Otázka: Jak kombinovat hromosvod s fotovoltaickými panely?
Je nutné provést ekvipotenciální pospojování kovových částí a instalovat přepěťové ochrany SPD I+II, zvláště pokud je vzdálenost mezi panely a hromosvodem menší než 0,57 metru.
Otázka: Co způsobuje kondenzace na plechové střeše?
Kondenzace na plechové střeše může vést ke korozi kovových částí hromosvodu i střechy, což snižuje jeho funkčnost a bezpečnost.
Otázka: Jaké typy držáků se používají na falcovaný plech?
Na falcovaný plech se často instalují plastové držáky, které minimalizují poškození plechu a zaručují pevné uchycení hromosvodu.
Otázka: Jaká je funkce zkušební svorky u hromosvodu?
Zkušební svorka umožňuje snadné měření odporu uzemnění a bývá umístěna ve výšce 1,5 až 2 metry nad zemí pro pohodlný přístup.
Otázka: Jak se měří uzemňovací odpor hromosvodu?
Měření se provádí speciálním přístrojem a výsledný odpor by měl být nižší než 10 ohmů podle platných norem, aby byla zaručena bezpečná ochrana.
Otázka: Jaké jsou nejčastější chyby při instalaci hromosvodu na plechové střeše?
Nejčastější chyby zahrnují nedodržení minimální vzdálenosti 0,57 metru, nesprávné upevnění držáků a nekontrolované uzemnění s příliš vysokým odporem.
Otázka: Jak se instaluje hromosvod na plochou plechovou střechu?
Na plochých střechách se používá mřížová soustava jímacích lan s oky maximálně 20 x 60 metrů, upevněná na podpěrách asi 100 až 150 milimetrů nad povrchem.
Otázka: Jaké materiály se používají pro prvky hromosvodu?
Používají se měď, pozinkovaná ocel a hliník, které splňují normu ČSN EN 62305-3 a zaručují dlouhodobou odolnost proti korozi.
Otázka: Jaké jsou minimální vzdálenosti pro izolované vodiče HVI?
Pro HVI light plus je minimální vzdálenost 0,6 metru, pro HVI long 0,75 metru a pro HVI power 0,9 metru, vždy s odpovídající délkou koncovek.
Funkce hromosvodu na plechové střeše vysvětlení
Hromosvod na plechové střeše slouží k bezpečnému zachycení a odvedení bleskového proudu do země, čímž zabraňuje poškození konstrukce a vzniku požáru. Správná montáž a uzemnění hromosvodu podle norem výrazně zvyšují ochranu budovy.
