Betonové a základové patky tvoří pevný základ každé dřevostavby a jejich správný výběr zásadně ovlivňuje stabilitu celé konstrukce. Správné rozměry, použití kvalitního betonu s odpovídající výztuží a přesné kotvení zajistí dlouhou životnost a bezpečnost stavby. Cena betonových patek se odvíjí nejen od materiálů, ale i od náročnosti provedení a typu půdy pod stavbou.
Hlavní poznatky
- Betonové patky pro dřevostavby mají minimální hloubku 60 cm, ideálně 80 cm, v mrazivých oblastech až 120 cm.
- Rozměry obdélníkových patek se pohybují od 25 × 25 cm do 40 × 40 cm, kruhové patky mají průměr 20-30 cm.
- Beton třídy C16/20 a výztuž z roxorových prutů R8 nebo R10 zajišťují pevnost základů.
- Maximální vzdálenost mezi kotevní patkou a betonovou deskou nesmí překročit 50 mm.
- Výška větraného prostoru pod dřevostavbou by měla být cca 60 cm pro správné větrání a ochranu dřeva.
Co jsou betonové a základové patky a jaký je jejich účel u dřevostaveb
Betonové a základové patky jsou bodové základy, které přenášejí zatížení konstrukce dřevostavby do stabilního podloží a zajišťují rovnoměrné sedání stavby. Typická dřevostavba váží kolem 50-60 tun, což vyžaduje pevné a přesné kotvení dřevostavby právě na betonových patkách, aby se zabránilo deformacím a prasklinám způsobeným nerovnoměrným sedáním základů.
Betonové patky pod dřevostavbu se vyrábějí z betonu třídy C16/20 s vhodnou výztuží betonu, která zvyšuje jejich pevnost a odolnost proti zatížení. Správná izolace spodní stavby a dodržení nezámrzné hloubky výkopových prací jsou klíčové pro dlouhodobou životnost základů. Cena betonových patek se odvíjí od rozměrů a použitého materiálu, přičemž betonové patky pod mobilheim mají často menší rozměry a odlišné parametry než základové patky pro standardní dřevostavby.
Betonové a základové patky pro dřevostavbu – jaký beton a jak na to
Pro betonové patky pod dřevostavbu je nejvhodnější beton třídy C16/20, který nabízí optimální pevnost a trvanlivost. Výztuž betonu by měla být navržena tak, aby zvládla přenášet nejen statické, ale i dynamické zatížení konstrukce.
Jaké jsou rozměry a hloubka betonových patek pro dřevostavby
Betonové patky pro dřevostavby mají nejčastěji obdélníkový nebo kruhový tvar. Obdélníkové patky mají rozměry od 25 × 25 cm do 40 × 40 cm, zatímco kruhové patky dosahují průměru 20 až 30 cm. Hloubka výkopu pro patky by měla odpovídat nezámrzné hloubce, která v Česku činí přibližně 80 až 120 cm. U lehčích dřevostaveb s hmotností kolem 50-60 tun může být dostačující hloubka 60 cm, přičemž je nezbytné zajistit větraný prostor pod podlahou o výšce minimálně 60 cm. Tento prostor (crawl space) zabraňuje přímému kontaktu dřeva s terénem a omezuje vlhkost, čímž prodlužuje životnost konstrukce.
Při výkopových pracích je nutné přesně dodržet nezámrznou hloubku, která se pohybuje mezi 800 až 1200 mm podle lokálních klimatických podmínek. Výkopy by měly mít obdélníkový průřez s pečlivě začištěnými kouty, aby se zachovala efektivní šířka základové spáry a zajistila správná nosnost patky. Beton se následně lije přímo do výkopu a výškově se zarovnává podle projektové dokumentace.
Základové patky jsou nezbytné zejména tam, kde stavba není založena na základové desce, nebo kde je potřeba kotvení dřevostavby do méně únosného podloží. Správné dimenzování patek a hloubka výkopu musí vycházet z odborného statického výpočtu, který zohledňuje typ půdy a zatížení konstrukce.
| Typ patky | Rozměry (cm) | Hloubka výkopu (cm) | Větraný prostor (cm) |
|---|---|---|---|
| Obdélníková | 25 × 25 až 40 × 40 | 60-120 | 60 |
| Kruhová | Průměr 20-30 | 60-120 | 60 |
Tip: Častou chybou je nedostatečné respektování nezámrzné hloubky výkopu, což může vést k poškození základů mrazem a následnému nerovnoměrnému sedání stavby. Proto je důležité provést výkopové práce s ohledem na místní klimatické podmínky a doporučení statika.
Pro koho se betonové patky hodí: Jsou ideální pro lehčí dřevostavby do velikosti 3+1 nebo 3+kk s celkovou hmotností do 60 tun, kde je možné využít bodové základy s menší spotřebou materiálu a rychlejší realizací. Pro koho nejsou vhodné: Pro těžší stavby nad 150 tun nebo stavby na nestabilních, podmáčených půdách, kde je nutné použít základové pásy nebo monolitické desky.
Jaký beton a výztuž se používá pro betonové patky a základové pásy
Pro betonové patky a základové pásy dřevostaveb se standardně využívá beton třídy C16/20. Tento beton nabízí dostatečnou pevnost v tlaku, která dosahuje hodnoty kolem 16 MPa po 28 dnech tvrdnutí. Právě tento čas je klíčový, protože pevnost betonu se měří po čtyřech týdnech od jeho aplikace. Beton C16/20 zároveň zajistí dostatečnou odolnost vůči vlhkosti a mrazuvzdornost, což je důležité při dodržení nezámrzné hloubky výkopových prací.
Výztuž betonu tvoří nejčastěji roxorové pruty o průměru R8 nebo R10, které významně zvyšují pevnost a soudržnost základových patek. Pro lepší rozložení zatížení se používají také KARI sítě s průměrem drátu 6 mm a oky 100×100 nebo 150×150 mm. Správné kotvení dřevostavby je tak zajištěno nejen kvalitou betonu, ale i vhodnou výztuží, která zabraňuje praskání a deformacím.
Jaký beton použít na základové patky pro dřevostavbu
- Beton třídy C16/20 pro optimální pevnost a trvanlivost
- Výztuž z roxorových prutů R8 nebo R10 podle rozměrů patek
- KARI sítě 6 mm pro rovnoměrné rozložení zatížení
- Dodržení nezámrzné hloubky a správná izolace spodní stavby
Tip: Častou chybou je poddimenzování výztuže nebo použití betonu nižší třídy, což vede k praskání patek a problémům s kotvením dřevostavby. Pro menší stavby postačuje C16/20, u větších doporučuji konzultovat použití pevnějšího betonu.
Postup výroby a montáže betonových patek pro dřevostavbu krok za krokem
Pro správné založení dřevostavby pomocí betonových patek je nezbytné dodržet přesný postup výkopových prací, betonáže a následné montáže ztraceného bednění s podkladní deskou. Následující kroky popisují, jak udělat betonové patky pod dřevostavbu svépomocí a jak stavět dřevostavbu na betonových patek krok za krokem.
Příprava výkopu a skrývka ornice
Prvním krokem je provedení výkopu do nezámrzné hloubky 80-120 cm, což zajišťuje stabilitu základů i v zimních měsících. Před samotným výkopem je nutné odstranit ornici v tloušťce přibližně 10 cm, aby se zabránilo nežádoucím pohybům a zajišťovala správná únosnost podloží. Výkop musí mít rovné a čisté hrany, které definují základovou spáru přesné šířky podle projektové dokumentace.
- Odstranění ornice – skrýt ornici do hloubky 10 cm
- Výkop do nezámrzné hloubky – 80-120 cm dle lokality
- Začištění hran výkopu – pro správnou šířku základové spáry

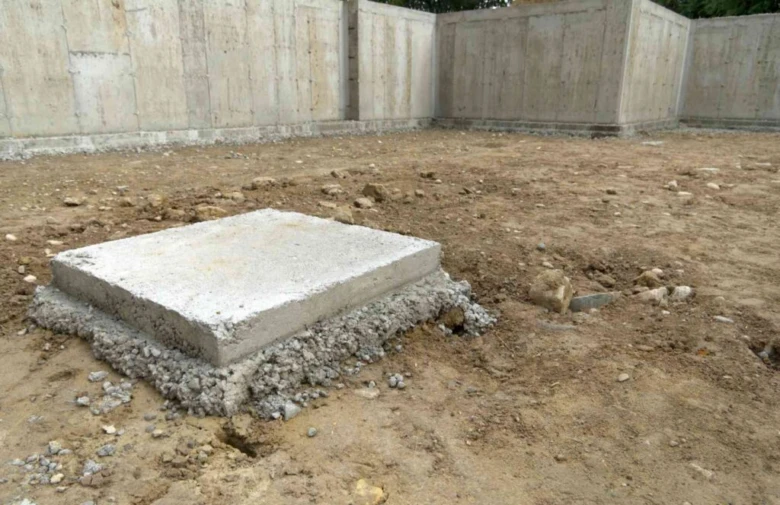

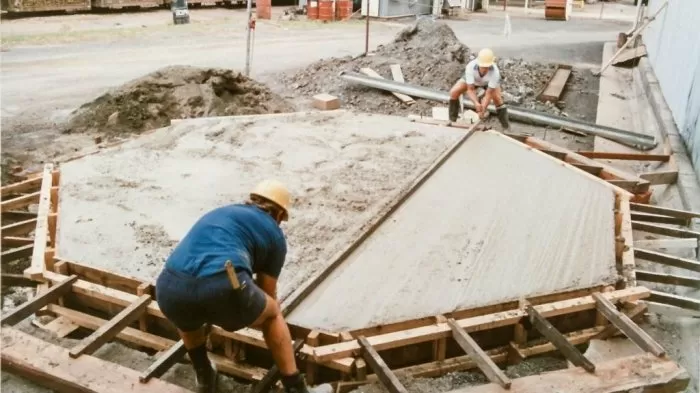

Lití betonu a zrání
Na připravené dno výkopu se lije beton třídy C16/20, který poskytuje dostatečnou pevnost pro základové patky dřevostavby. Počáteční tuhnutí betonu nastává během 24-48 hodin, což umožňuje další práce bez rizika poškození. Plné vyzrání betonu trvá 28 dní, během kterých beton získává maximální pevnost. Beton by měl být správně zhutněn a vyhlazen, aby se zabránilo vzniku prasklin.
- Betonáž – lití betonu C16/20 do výkopu
- Zhutnění a vyhlazení povrchu – odstranění vzduchových kapes
- Ochrana betonu – zabránění rychlému vysychání během 28 dní
Montáž ztraceného bednění a podkladní desky
Po úplném vyzrání základových patek se instaluje ztracené bednění, které slouží zároveň jako ochrana a forma pro podkladní betonovou desku. Podkladní deska má tloušťku 100-150 mm a obsahuje výztuž betonu v podobě KARI sítí, což zvyšuje její pevnost a odolnost vůči deformacím. Správné kotvení dřevostavby na tuto desku zajistí stabilitu a dlouhou životnost celé konstrukce.
- Montáž ztraceného bednění – upevnění kolem základových patek
- Uložení podkladní betonové desky – tloušťka 100-150 mm
- Instalace výztuže – KARI sítě pro zvýšení pevnosti
Odborná rada: Častou chybou je nedostatečné odstranění ornice či nedodržení nezámrzné hloubky výkopu, což může způsobit posuny základů a poškození dřevostavby. Tento postup se hodí zejména pro stavbu menších a středních dřevostaveb; u větších objektů či obtížných půdních podmínek doporučuji konzultaci s projektantem.

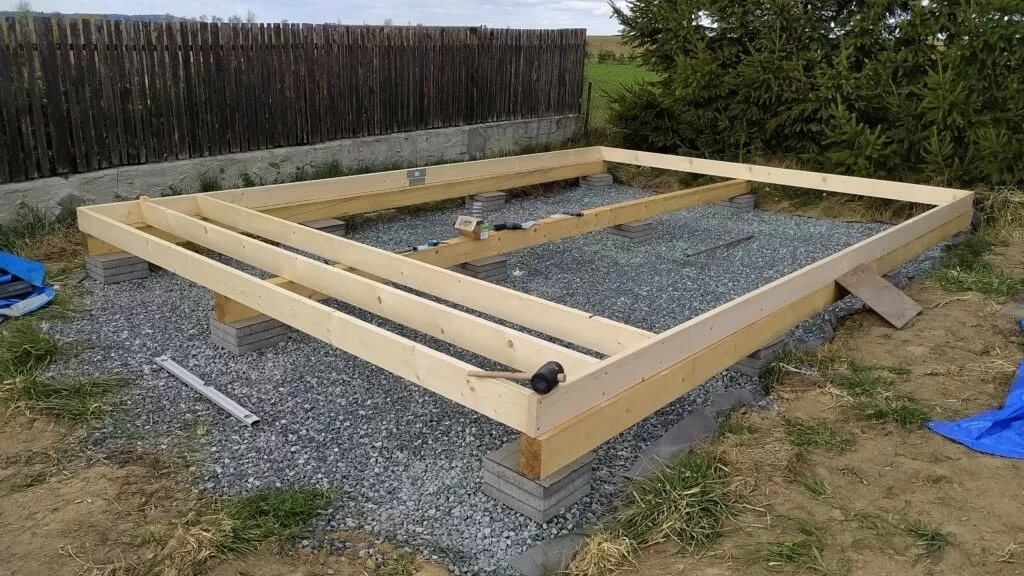

Jak správně kotvit dřevostavbu k betonovým patkám
Kotvení dřevostavby k betonovým patkám je klíčové pro stabilitu a dlouhodobou funkčnost konstrukce. Správný výběr typu kotevní patky, materiálu a způsobu montáže zaručí pevné spojení a optimální přenos zatížení.
Typy kotevních patek a jejich použití
Kotevní patky se vyrábějí z oceli S235JR s povrchovou úpravou pro odolnost vůči korozi. Pevné patky typu U se hodí pro trámky s průřezem 60 až 140 mm. Stavitelné patky umožňují přizpůsobení šířky v rozmezí 80 až 160 mm a výšky od 110 do 190 mm, což usnadňuje přesné zakotvení dřevostavby na betonové patky. Správný výběr řeší i případné nerovnosti nebo rozdíly v izolaci spodní stavby a respektuje nezámrznou hloubku základů.
| Typ patky | Průřez trámků (mm) | Rozměry (š x v, mm) | Cena (Kč/ks) |
|---|---|---|---|
| Pevná patka U | 60-140 | 100 x 150 | 250-350 |
| Stavitelná patka | 80-160 | 110-190 | 400-550 |
| T-patka | 80-140 | 120 x 160 | 300-450 |
Montáž kotevních šroubů a vrtání
Pro kotvení dřevostavby se používají kotevní šrouby o průměru 8-10 mm. V trámcích se vrtají přesné otvory s průměrem 10,5 mm (pro šrouby 8 mm) nebo 12,5 mm (pro šrouby 10 mm), aby bylo zajištěno pevné spojení bez poškození dřeva. Maximální vzdálenost kotevní patky od betonu by neměla přesáhnout 50 mm, aby se zabránilo nežádoucímu kmitání nebo posunu konstrukce. Při montáži je třeba pečlivě kontrolovat svislost a vodorovnost patky, aby kotvení správně přenášelo zatížení a neohrozilo výztuž betonu.
Tip: Častou chybou je vrtání děr s větším průměrem než doporučeným, což snižuje pevnost spoje. Dodržujte přesné rozměry a typ kotevních šroubů.
Jak správně udělat základové patky pro dřevostavbu
Při výrobě základových patek pro dřevostavbu je nezbytné použít beton minimálně třídy C16/20 s dostatečnou výztuží. Patky musí respektovat nezámrznou hloubku terénu a být dobře izolované, aby nedocházelo k vlhkostním problémům. Kotvení se provádí po úplném vytvrdnutí betonu, přičemž je nutné přesné umístění kotevních patek podle projektu. Postup stavby na betonových patek krok za krokem zahrnuje pečlivé výkopové práce, betonáž a následné kotvení dle doporučených technologií pro zajištění dlouhodobé stability dřevostavby.

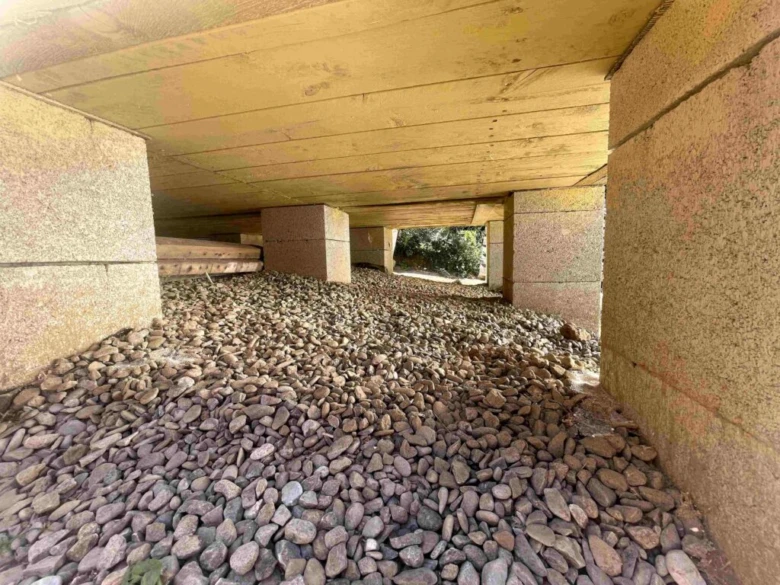

Jak zajistit izolaci a větrání spodní stavby na betonových patkách
Izolace a větrání spodní stavby jsou klíčové pro dlouhodobou životnost betonových patek a stabilitu dřevostavby. Správný výběr materiálů a pečlivé provedení zajistí ochranu proti vlhkosti a zabrání vzniku plísní.
Materiály pro izolaci spodní stavby
Pro izolaci spodní stavby se nejčastěji používá pěnové sklo nebo extrudovaný polystyren (XPS). Pěnové sklo nabízí vysokou pevnost a odolnost vůči vlhkosti, což minimalizuje tepelné ztráty a eliminuje tepelné mosty. XPS je rovněž voděodolný, lehký a snadno se opracovává, což usnadňuje přesné pokládání izolace pod betonové patky. Volba mezi těmito materiály závisí na konkrétním projektu a ceně, přičemž betonové patky cena bývá ovlivněna také použitím izolačních materiálů.
Parozábrana a správné větrání
Parozábrana musí být správně vytažena na všechny prostupující konstrukce, aby nedocházelo k pronikání vlhkosti dovnitř izolace a konstrukce. Je důležité ji chránit proti mechanickému poškození při výkopových pracích a betonáži. Větrací otvory se umisťují u rohů větraného prostoru, který by měl mít výšku přibližně 60 cm. Tento větraný prostor zabezpečuje průchod vzduchu, který odvádí vlhkost a zabraňuje hromadění kondenzátu. Spádování terénu a drenáže kolem základů doplňují ochranu spodní stavby před vlhkostí.
- izolace spodní stavby se provádí pěnovým sklem nebo XPS
- parozábrana je vytažena na prostupy a chráněna proti poškození
- větrací otvory u rohů větraného prostoru cca 60 cm vysokého
- správné spádování terénu a drenáž odvádějí vodu od základů
Tip: Častou chybou je nevytažení parozábrany na prostupy, což může vést k pronikání vlhkosti a následnému poškození dřevostavby. Pečlivé kotvení dřevostavby a dodržení nezámrzné hloubky základových patek podpoří stabilitu konstrukce.
Typické chyby při stavbě betonových patek pod dřevostavbu a jak se jim vyhnout
Nejčastější chyby při stavbě betonových patek pod dřevostavbu vyplývají především z nedodržení nezámrzné hloubky a špatného kotvení. Základové patky dřevostavby musí být uloženy minimálně do hloubky 80 až 120 cm, aby nedošlo k poškození mrazem. Častou chybou je také zanedbání větrání spodní stavby – prostor pod patkami by měl mít minimálně 60 cm volného prostoru pro správnou cirkulaci vzduchu a zabránění vlhkosti.
Další problém představuje nevhodná izolace spodní stavby a absence parozábrany, která zabraňuje pronikání vlhkosti do dřevěných konstrukcí. Nesprávné kotvení dřevostavby do betonových patek může vést k nestabilitě a poškození konstrukce.
Chyby při stavbě betonových patek pod dřevostavbu – co je třeba vyvarovat
- Nedodržení nezámrzné hloubky 80-120 cm způsobuje trhliny a pohyby základů
- Zanedbání větrání spodní stavby s minimem 60 cm prostoru vede k hromadění vlhkosti
- Nesprávné kotvení dřevostavby oslabuje stabilitu konstrukce
- Chybějící parozábrana zvyšuje riziko poškození dřeva vlhkostí
- Nedostatečná výztuž betonu snižuje pevnost základových patek
Tip: Při plánování základových patek se vždy zaměřte na správnou hloubku, kvalitní kotvení a dostatečnou izolaci, abyste předešli problémům s vlhkostí a stabilitou. Betonové patky cena se může lišit podle kvality materiálu a rozsahu výkopových prací, proto je vhodné porovnat nabídky specialistů.
Údržba a prevence vlhkosti betonových patek v dlouhodobém horizontu
Údržba betonových patek je klíčová pro dlouhodobou životnost dřevostavby a prevenci vlhkosti. Základové patky dřevostavba vyžadují pravidelnou kontrolu větraného prostoru o minimální výšce 60 cm, který zabraňuje kondenzaci vlhkosti a tvorbě plísní. Součástí údržby je rovněž ověření stavu izolace spodní stavby, protože poškozená izolace může umožnit pronikání vlhkosti z terénu.
Prevence vlhkosti zahrnuje správné odvodnění a drenáž kolem betonových patek. Nedostatečná drenáž způsobuje hromadění vody, která ohrožuje výztuž betonu a kotvení dřevostavby. Navíc je nutné pravidelně odstraňovat prorůstající rostliny, jež mohou narušit izolaci a ztížit odvod vody.
Betonové patky pod dřevostavbu cena a materiál
Cena betonových patek zahrnuje nejen samotný beton C16/20, ale i náklady na kvalitní izolaci a drenážní systém. Jak udělat betonové patky správně proto znamená nejen pevné základy, ale i jejich pravidelnou údržbu, která ochrání vaši dřevostavbu před vlhkostními problémy.
- Kontrolujte větraný prostor minimálně jednou ročně
- Opravujte poškozené izolace spodní stavby okamžitě
- Zajistěte správné odvodnění a drenáž kolem základových patek
- Odstraňujte rostliny prorůstající kolem betonových patek
- Sledujte změny v okolí základů kvůli možným zdrojům vlhkosti
Tip: Nedostatečná údržba větrání a drenáže patky často vede k předčasnému poškození betonu a následným nákladům na opravy.
FAQ: Časté dotazy o betonových a základových patkách pro dřevostavby
FAQ: Časté dotazy o betonových a základových pätkách pro dřevostavby
Otázka: Jaký beton je nejvhodnější pro základové patky dřevostavby?
Používá se beton třídy C16/20, který dosahuje plné pevnosti po 28 dnech, počáteční tuhnutí nastává za 24-48 hodin.
Otázka: Jaké jsou typické rozměry betonových patek pro dřevostavby?
Obdélníkové patky mají rozměry 25×25 až 40×40 cm, kruhové patky průměr 20-30 cm, hloubka výkopu 60-120 cm.
Otázka: Jak hluboký by měl být výkop pro betonové patky?
Výkop by měl dosahovat nezámrzné hloubky 80-120 cm, minimálně však 60 cm.
Otázka: Jaký je postup výroby betonových patek krok za krokem?
Odstranění ornice cca 10 cm, výkop do 80-120 cm, lití betonu C16/20, počáteční tuhnutí 24-48 hodin, vyzrání 28 dní, montáž ztraceného bednění a podkladní desky 100-150 mm.
Otázka: Jak správně kotvit dřevostavbu k betonovým patkám?
Kotvení provádějte pomocí ocelových kotev z materiálu S235JR, maximální vzdálenost patky od betonu je 50 mm, šrouby průměru 8-10 mm, vrtání děr přesně podle patek.
Otázka: Jak zajistit správné větrání spodní stavby na betonových patkách?
Větraný prostor by měl mít výšku cca 60 cm, větrací otvory umístěné v blízkosti rohů pro příčné větrání.
Otázka: Jaká izolace je vhodná pro spodní část dřevostavby na betonových patkách?
Používá se pěnové sklo nebo extrudovaný polystyren (XPS) k eliminaci tepelných mostů a vlhkosti.
Otázka: Jaké jsou běžné chyby při stavbě betonových patek?
Časté chyby jsou nedodržení nezámrzné hloubky, zanedbání větrání, nesprávné kotvení a chybějící parozábrana.
Otázka: Jak dlouho trvá, než beton dosáhne plné pevnosti?
Beton dosahuje plné pevnosti po 28 dnech zrání.
Otázka: Jaké jsou orientační ceny kotevních patek?
Cena patky pilíře s pevnou deskou začíná na 41,16 Kč/ks bez DPH, šroubová patka T může stát až 360,26 Kč/ks bez DPH.
Otázka: Jaká je optimální výška větraného prostoru pod dřevostavbou?
Optimální výška je cca 60 cm pro zajištění správné cirkulace vzduchu.
Otázka: Je možné použít hotové betonové patky místo výroby svépomocí?
Ano, hotové patky jsou dostupné, ale vlastní výroba umožňuje přesné přizpůsobení rozměrů a umístění.
Otázka: Jaké jsou doporučené rozměry kotevních šroubů?
Doporučují se šrouby o průměru 8 mm pro otvory 10,5 mm a 10 mm pro otvory 12,5 mm.
Otázka: Jak správně připravit podkladní betonovou desku?
Deska by měla mít tloušťku 100-150 mm a být vyztužena KARI sítí s profilem 6 mm.
Otázka: Jaká je role ztraceného bednění při výrobě betonových patek?
Ztracené bednění zajišťuje tvar patek a může sloužit jako tepelná izolace soklu.
