Správné armování a výztuž ztraceného bednění zásadně ovlivňují pevnost a trvanlivost stavebních konstrukcí. Volba množství výztuže a správná instalace zejména u základových pasů zajistí bezpečné přenesení zatížení a odolnost vůči praskání. K úspěchu přispívá také správné namíchání betonu, které podporuje pevné spojení výztuže se zdivem.
Hlavní poznatky
- Ztracené bednění se vyrábí ve standardních rozměrech 500×250 mm s šířkou 10-50 cm pro různé konstrukce.
- Šířka bednění pro nosné konstrukce se obvykle pohybuje mezi 25 a 30 cm, pro lehčí konstrukce 10-20 cm.
- Výztuž do ztraceného bednění má průměry 6 mm pro nenosné a 8-12 mm pro nosné konstrukce.
- Výkop základových pásů musí dosahovat minimálně 800 mm hloubky a podklad musí být pevný a přesně vyrovnaný.
- Betonáž se provádí s betonem třídy C12/15 až C16/20, konzistence S3, hutněním ponorným vibrátorem a po vrstvách do 3-4 tvárnic.
Rozměry a typy ztraceného bednění vhodné pro různé konstrukce
Ztracené bednění má standardní délku 500 mm a výšku 250 mm, přičemž šířka se pohybuje od 10 do 50 cm. Pro nosné konstrukce je doporučená šířka ztraceného bednění 25-30 cm, která zajišťuje dostatečnou pevnost a správné armování základových pasů. Nenosné příčky využívají tvárnice o šířce 10-20 cm, zatímco robustní základy vyžadují šířku 40-50 cm kvůli vyšším nárokům na únosnost a množství výztuže.
Pro základové pasy je důležité správné založení ztraceného bednění a volba odpovídajících rozměrů, které odpovídají zatížení stavby. Šířka bednění ovlivňuje nejen cenu zdění ze ztraceného bednění, ale také množství betonu a výztuže potřebné k dosažení požadovaných parametrů. Jak správně zvolit šířku a hloubku ztraceného bednění závisí na typu konstrukce a podloží, zejména při stavbě ve svahu.
| Typ konstrukce | Šířka ztraceného bednění (cm) | Účel |
|---|---|---|
| Nenosné příčky | 10-20 | Dělicí stěny, nenosné prvky |
| Nosné konstrukce | 25-30 | Základové pasy, nosné zdi |
| Robustní základy | 40-50 | Vysoce zatížené podklady |

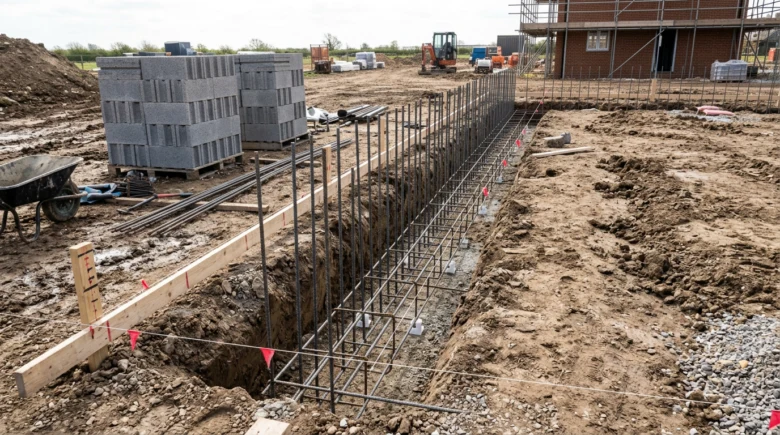

Založení ztraceného bednění: podklad a výkop
Založení ztraceného bednění vyžaduje přesnou přípravu výkopu a pevný podklad, který zajistí stabilitu celé konstrukce. Níže najdete detailní postup a informace o hloubce výkopu i správném podsypu.
Jak hluboký má být výkop pro ztracené bednění?
Výkop pod ztracené bednění by měl mít minimální hloubku 800 mm, přičemž musí být veden pod nezámrznou hloubkou, která v Česku obvykle činí 800 až 1000 mm v závislosti na lokalitě. Tato hloubka zabraňuje poškození základů mrazem a umožňuje dlouhodobou stabilitu konstrukce. Pro správné založení ztraceného bednění je důležité, aby délka a hloubka základu odpovídaly statickým požadavkům stavby a typu podloží.
Jak připravit podklad pod ztracené bednění?
Podklad musí být pevný, rovný a vyzrálý, ideálně betonový nebo maltový. Podklad zajistí správné rozložení zatížení a minimalizuje riziko posunu. Na dno výkopu se doporučuje štěrkový podsyp o tloušťce přibližně 100 mm, který zlepší drenáž a stabilitu základů. Přesné vyrovnání podkladu je klíčové pro správné zdění ze ztraceného bednění a efektivní armování základových pasů.
- Výkop – hloubka minimálně 800 mm, pod nezámrznou hloubkou
- Štěrkový podsyp – vrstva cca 100 mm na dno výkopu
- Vyrovnání podkladu – zajištění pevného a rovného povrchu, případně betonová základová deska
- Kontrola – ověření správné hloubky a rovinnosti před dalším zděním a armováním
Tip: Na co si dát pozor – nedodržení nezámrzné hloubky vede k průniku mrazu pod základ, což způsobuje praskání a deformace konstrukce.

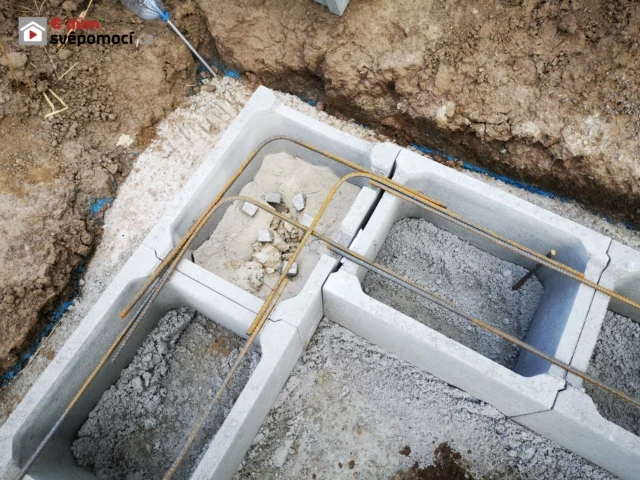

Výběr a montáž výztuže do ztraceného bednění
Výběr správné výztuže a její přesná montáž jsou klíčové pro dosažení požadované pevnosti konstrukce se ztraceným bedněním. Volba vhodného průměru drátu a správné umístění svislých i vodorovných prutů přímo ovlivňuje kvalitu armování základových pasů i dalších nosných částí stavby.
Jaký průměr drátu výztuže se používá do ztraceného bednění?
Pro nenosné konstrukce, například vnitřní příčky nebo ploty, se doporučuje použít výztuž s minimálním průměrem drátu 6 mm. U nosných konstrukcí, jako jsou základové pasy či opěrné zdi, je vhodné zvolit pruty o průměru 8, 10 nebo 12 mm, aby byla zajištěna dostatečná statická únosnost. Množství výztuže se odvíjí od šířky ztraceného bednění, která se běžně pohybuje mezi 25 a 30 cm pro nosné části, a od statického návrhu.

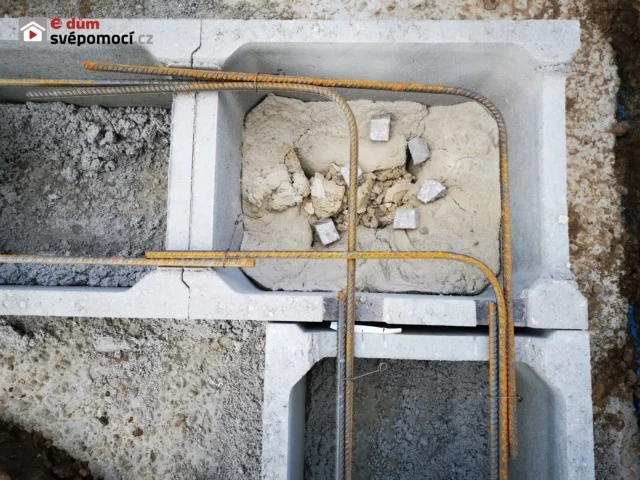

Jak správně montovat svislé pruty výztuže?
Svislé pruty musí procházet celou výškou konstrukce, která standardně činí 25 cm na tvárnici, a přečnívat minimálně o 0,8 metru nad horní hranou bednění. Toto přečnívání slouží k napojení na další konstrukční prvky a zvyšuje celkovou pevnost armování. Pruty je nutné kotvit do pevného podkladu, například betonového základu, a zajistit jejich přesné svislé vyrovnání pomocí distančních prvků, které zároveň udržují správnou výšku krytí betonu a chrání ocel proti korozi.
Jak se spojuje výztuž ve ztraceném bednění?
- Výztuž se spojuje přesahy o minimální délce 30 cm, což odpovídá předepsaným normám pro zajištění pevnosti spoje.
- Alternativně lze použít systémové spojky, které zabraňují posunu prutů během betonáže a zjednodušují montáž.
- Vázací drát fixuje jednotlivé pruty k sobě a udržuje jejich přesnou polohu během betonování.
- Distanční prvky jsou nezbytné pro udržení optimální vzdálenosti výztuže od povrchu bednění, čímž zajišťují správné krytí betonu a ochranu proti korozi.
Tip: Nedostatečná délka přesahů výztuže patří mezi časté chyby, které snižují pevnost konstrukce a mohou vést k prasklinám. Doporučuji vždy konzultovat přesné parametry armování s projektantem nebo statikem, zejména u složitějších základových pasů nebo při stavbě ve svahu, kde je třeba zohlednit specifické zatížení a geometrii konstrukce.
Betonáž a hutnění ztraceného bednění: správný postup
Betonáž a hutnění ztraceného bednění vyžaduje přesné dodržení technologických postupů, aby konstrukce získala potřebnou pevnost a trvanlivost. Správná třída betonu i jeho konzistence umožňují dokonalé vyplnění prostoru tvárnic a optimální spojení s armaturou.
Výběr správné třídy a konzistence betonu
Doporučená třída betonu pro ztracené bednění je C12/15 až C16/20, což zajišťuje dostatečnou pevnost základů. Konzistence betonu by měla být S3, která umožňuje bezproblémové vyplnění dutin bez nutnosti přidávání vody. Přidání nadbytečné vody by mohlo snížit pevnost a trvanlivost konstrukce.
Postup betonáže po vrstvách
Betonáž probíhá po vrstvách, přičemž se ukládají maximálně 3-4 řady tvárnic najednou. Každá vrstva musí být hutněna ponorným vibrátorem, který odstraňuje vzduchové kapsy a zajišťuje pevné spojení betonu s výztuží. Tento postup podporuje správné armování základových pasů a zajišťuje kvalitní zdění ze ztraceného bednění.
- Příprava betonu – namíchat beton třídy C12/15 až C16/20 s konzistencí S3
- Ukládání betonu – rovnoměrně naplnit 3-4 vrstvy tvárnic
- Hutnění – použít ponorný vibrátor k odstranění vzduchových kapes
- Kontrola – zajistit rovnoměrné rozprostření betonu bez přerušování vrstev
Ochrana betonu po betonáži
Beton nelze ředit vodou, protože by to snížilo jeho pevnost a mohlo způsobit praskliny. Po betonáži musí být konstrukce chráněna před rychlým vysycháním, deštěm a mrazem vhodným zakrytím nebo vlhčením. Tato ochrana je klíčová pro správné vytvrdnutí a dlouhodobou životnost ztraceného bednění.
Tip: Při zakládání ztraceného bednění ve svahu věnujte pozornost rovnoměrnému hutnění a ochraně betonu, protože nerovnoměrné naplnění a vystavení povětrnostním vlivům může vést k oslabení základů.
Hydroizolace a ochrana konstrukce ze ztraceného bednění
Hydroizolace zabraňuje vzlínání vody do konstrukce ze ztraceného bednění a tím předchází tvorbě výkvětů na omítce i degradaci betonového jádra. Pro účinnou ochranu je nutné provést vodorovnou hydroizolaci z materiálů s mechanickou odolností, například z asfaltových pásů nebo polymerbitumenových membrán, které zajistí těsnost bez průsaků. Hydroizolace musí být přesně napojena na izolaci základů, přičemž spáry nesmí obsahovat netěsnosti, aby se zabránilo kapilárnímu vzlínání vody.
Nopová fólie slouží jako ochranná vrstva hydroizolace při zpětném zásypu a mechanickém zatížení, avšak nenahrazuje samotnou hydroizolaci. Doporučená tloušťka nopové fólie je minimálně 4 mm, aby zajistila dostatečnou ochranu proti poškození při zpětném zásypu štěrkem nebo zeminou.
- Použijte hydroizolační materiály s odolností proti protržení minimálně 150 N podle ČSN EN 12311-1
- Napojte hydroizolaci na základovou izolaci bez viditelných spár a s přesahem minimálně 150 mm
- Instalujte nopovou fólii s drážkami orientovanými směrem od konstrukce pro efektivní odvod vody
- Pravidelně kontrolujte těsnost spár hydroizolace před zpětným zásypem
Jak správně zvolit šířku a hloubku ztraceného bednění
Správná hydroizolace je klíčová ihned po založení ztraceného bednění, zejména u konstrukcí vystavených zvýšené vlhkosti nebo stavěných ve svahu. Hloubka založení by měla odpovídat nezámrzné hloubce, minimálně 800 mm pod terénem, aby se zabránilo mrazovým pohybům. Šířka ztraceného bednění se volí podle zatížení konstrukce, přičemž běžné rozměry pro nosné stěny jsou 25-30 cm, lehčí příčky vyžadují 10-20 cm a robustní základy 40-50 cm. Dodržení těchto rozměrů umožňuje správné uložení výztuže a dostatečné krytí betonu, což je zásadní pro ochranu konstrukce před vlhkostí a korozí výztuže.
Časté chyby a doporučení při armování ztraceného bednění
Časté chyby při armování ztraceného bednění výrazně snižují pevnost a životnost konstrukce. Nejčastěji se vyskytuje nepřesné vyrovnání první řady tvárnic, které musí být položeny na pevný, rovný a vyzrálý podklad s tolerancí výškových odchylek maximálně ±5 mm. Nesprávné založení ztraceného bednění vede k nerovnoměrnému rozložení zatížení a nevyváženému množství výztuže, což oslabuje základové pasy.
Další častou chybou je nedostatečné kotvení svislých armovacích prutů – ty musí procházet celou výškou tvárnic, být pevně ukotveny v nezámrzné hloubce základů (minimálně 800 mm) a přečnívat nad patu ztraceného bednění alespoň o 0,8 m. Nesprávné spojování roxorů bez dodržení minimálního přesahu 40 násobku průměru prutu nebo bez použití systémových spojek zvyšuje riziko vzniku trhlin a narušení soudržnosti výztuže.
Nevhodné hutnění betonu je další častou chybou – beton třídy C12/15 až C16/20 musí mít konzistenci S3, být ukládán po vrstvách odpovídajících výšce 3-4 tvárnic a hutněn ponorným vibrátorem tak, aby se odstranil vzduch a nevznikaly kaverny. Přehnané ředění betonové směsi vodou nebo nedostatečná ochrana před rychlým vysycháním, deštěm či mrazem snižují kvalitu a odolnost konstrukce.
Tipy na bezpečné a efektivní armování ztraceného bednění zahrnují:
- Precizní vyrovnání první řady tvárnic pomocí vodováhy nebo stavebního laseru bez nahodilého podsypávání
- Dodržení statikem navrženého rozložení a průměru výztuže, běžně 8-12 mm pro nosné konstrukce, minimálně 6 mm pro nenosné prvky
- Pevné kotvení svislých prutů do podkladu a jejich správné přečnívání nad patu ztraceného bednění
- Spojování prutů s minimálním přesahovým délkou 40× průměr prutu nebo použití certifikovaných spojek
- Udržování výztuže v betonovém jádru pomocí distančních prvků pro správné krytí proti korozi
- Betonáž po vrstvách do maximální výšky 3-4 tvárnic s hutněním ponorným vibrátorem bez poškození tvárnic
- Použití betonu třídy C12/15 až C16/20 s konzistencí S3, bez ředění vodou, s ochranou proti povětrnostním vlivům
Kontrola kvality armování a konzultace se statikem jsou nezbytné pro bezpečný a trvanlivý výsledek.
Na co si dát pozor: Častou chybou je podcenění přesného založení první řady tvárnic a nedostatečné krytí výztuže betonem, což vede k rychlé korozi oceli a následnému oslabení konstrukce.
Pro koho se armování ztraceného bednění hodí: Tento způsob je vhodný pro stavby s pevnými základy a rovnými terény, kde lze zajistit přesné vyrovnání a kvalitní betonáž. Naopak pro složité svahy bez možnosti stabilního založení a přesného vyrovnání se doporučuje zvážit jiné technologie základů.
FAQ – Časté dotazy k armování a výztuži ztraceného bednění
Otázka: Kolik roxoru se používá do ztraceného bednění na metr délky?
Obvykle se používají dva pruty výztuže o průměru 10 mm položené mezi první a druhou řadou tvárnic, což odpovídá přibližně 2 prutům na metr délky.
Otázka: Jakou výztuž zvolit pro nenosné konstrukce se ztraceným bedněním?
Pro nenosné konstrukce se doporučuje armatura s průměrem alespoň 6 mm, která zajistí dostatečnou pevnost bez zbytečné náročnosti na materiál.
Otázka: Jak hluboký by měl být základ pod ztracené bednění?
Výkop základových pásů by měl být minimálně 800 mm hluboký, ideálně do nezámrzné hloubky, aby se zabránilo poškození mrazem.
Otázka: Jaká je doporučená šířka ztraceného bednění pro nosné konstrukce?
Nejběžnější šířky jsou 25 až 30 cm, což poskytuje dostatečnou pevnost a stabilitu při zdění ze ztraceného bednění.
Otázka: Jak probíhá betonáž ztraceného bednění?
Betonáž se provádí po vrstvách do maximálně 3-4 tvárnic najednou s hutněním ponorným vibrátorem, beton se používá třídy C12/15 až C16/20 s konzistencí S3.
Otázka: Jaké jsou nejčastější chyby při armování ztraceného bednění?
Časté chyby zahrnují nesprávné vyrovnání první řady, nedostatečné kotvení svislých prutů a nevhodné hutnění betonu, což oslabuje konstrukci.
Otázka: Jak zajistit hydroizolaci u stěn ze ztraceného bednění?
Hydroizolace se provádí vodorovnou vrstvou napojenou na základy, která zabraňuje vzlínání vlhkosti a chrání výztuž před korozí.
Otázka: Jak se spojují jednotlivé pruty výztuže ve ztraceném bednění?
Pruty se spojují předepsanými přesahy nebo systémovými spojkami a fixují se vázacím drátem, aby byla výztuž pevná a stabilní.
Otázka: Jak správně založit ztracené bednění na svažitém terénu?
Založení vyžaduje vyrovnání povrchu, případně použití terasových prvků; doporučuje se základová vrstva tloušťky minimálně 20 cm pro kompenzaci sklonu.
Otázka: Jaký typ betonu je nejvhodnější pro ztracené bednění?
Optimální je beton třídy C25/30 s maximální velikostí kameniva 16 mm, který zajišťuje dostatečnou pevnost a snadnou zpracovatelnost.
Otázka: Jak namíchat beton do ztraceného bednění?
Beton se připravuje s poměrem cementu, písku a štěrku 1:2:4, voda se přidává tak, aby dosáhl konzistence S3, vhodné pro hutnění ve ztraceném bednění.
Otázka: Jak často kontrolovat kvalitu armatury před betonáží?
Kontrola by měla probíhat před každou betonáží, ideálně den předem, aby se odstranily případné chyby a zajistila správná poloha výztuže.
Otázka: Jaká je doporučená šířka základových pasů se ztraceným bedněním?
Šířka základů odpovídá šířce bednění plus minimálně 10 cm na každou stranu, aby byl základ stabilní a bezpečný.
Otázka: Jak správně umístit roxor ve ztraceném bednění?
Roxor se umisťuje ve spodní třetině bednění, s přesahy minimálně 30 cm a vázáním drátem, aby bylo armování rovnoměrné a pevné.
Otázka: Jak dlouho lze betonovat další vrstvy ve ztraceném bednění?
Další betonáž je možná po minimálně 24 hodinách, kdy předchozí vrstva dosáhne dostatečné pevnosti pro další zatížení.
Tipy na bezpečné a efektivní armování ztraceného bednění
Při armování základových pasů je klíčové dodržet správné množství výztuže a přesahy. Nevhodné založení nebo nedodržení hloubky může vést k praskání základů a zvýšení nákladů na opravy. Armování a betonáž provádějte postupně, aby beton správně zatuhl a výztuž držela pevně na svém místě.
